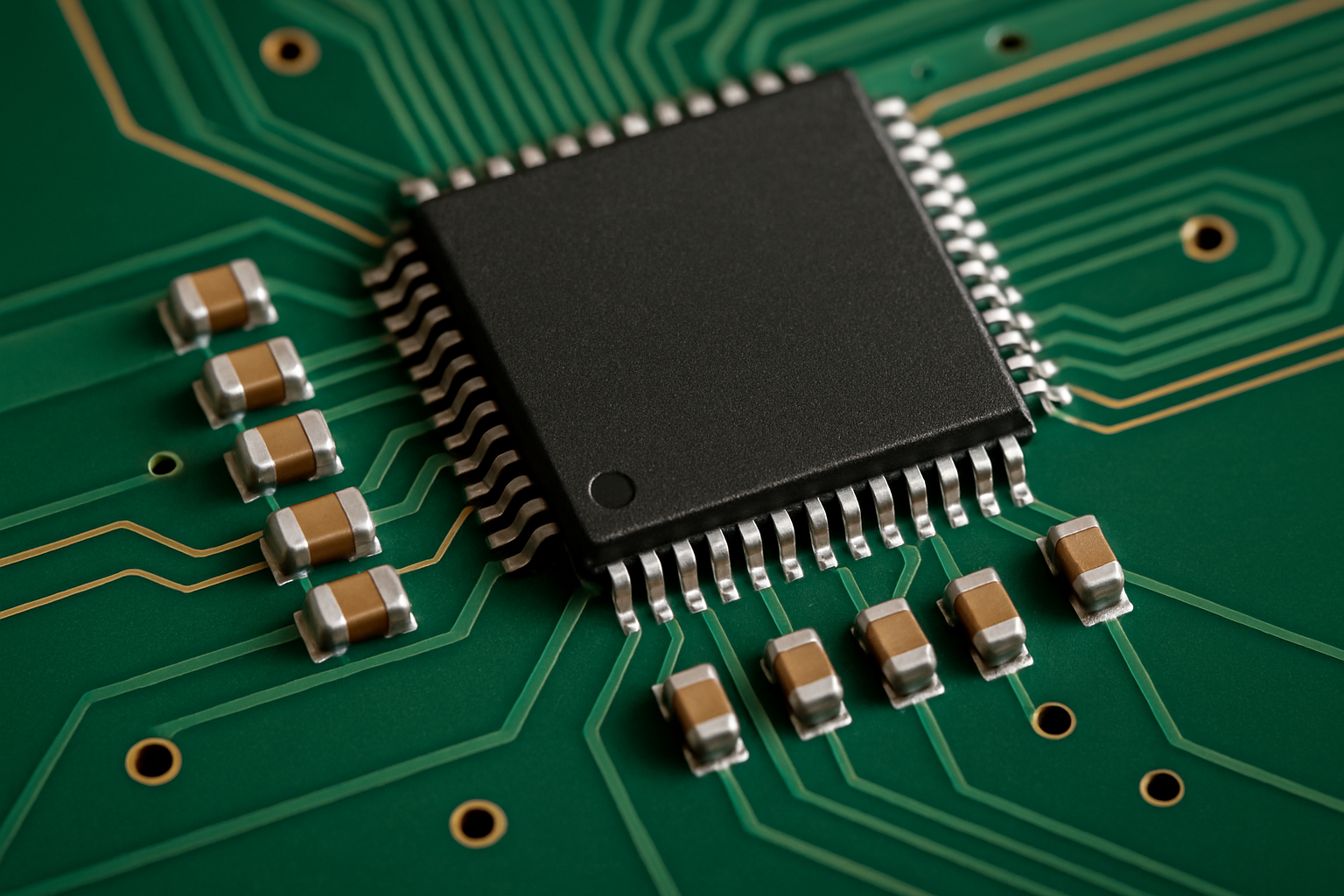

Einleitung: Kleine Bauteile, große Wirkung
Wer regelmäßig Leiterplatten entwirft, kennt das Szenario: Auf dem Schaltplan sieht alles sauber aus, die Versorgung ist ausreichend dimensioniert — und trotzdem treten sporadische Resets, springende ADC-Werte oder nervige Funkstörungen auf. Oft liegt die Ursache nicht an defekten ICs, sondern an der Platzierung eines kleinen, unscheinbaren Bauteils: des Abblockkondensators. Richtig platziert sichert er stabile Spannungspegel, reduziert EMV und spart später viel Debug-Aufwand.
Was Abblockkondensatoren wirklich leisten — kurz und praktisch
Ein Abblockkondensator ist ein lokaler Energiespeicher: Er liefert kurzfristig Stromampere, die bei schnellen Schaltvorgängen nötig sind, und dämpft Störungen auf der Versorgung. Entscheidend für die Wirksamkeit sind nicht nur Kapazität und ESR, sondern besonders die parasitäre Induktivität des Strompfads zwischen IC‑Pin, Kondensator und Masse.
Deshalb gilt: Der Kondensator ist nur so gut wie seine Platzierung. Eine lange Leiterbahn oder ein verschlungener Massepfad kann einen keramischen 100-nF-Kondensator im HF‑Bereich praktisch unwirksam machen.
Kurz erklärt: Warum Leiterbahnen stören — und was das praktisch bedeutet
Leiterbahninduktivität und Schleifenfläche

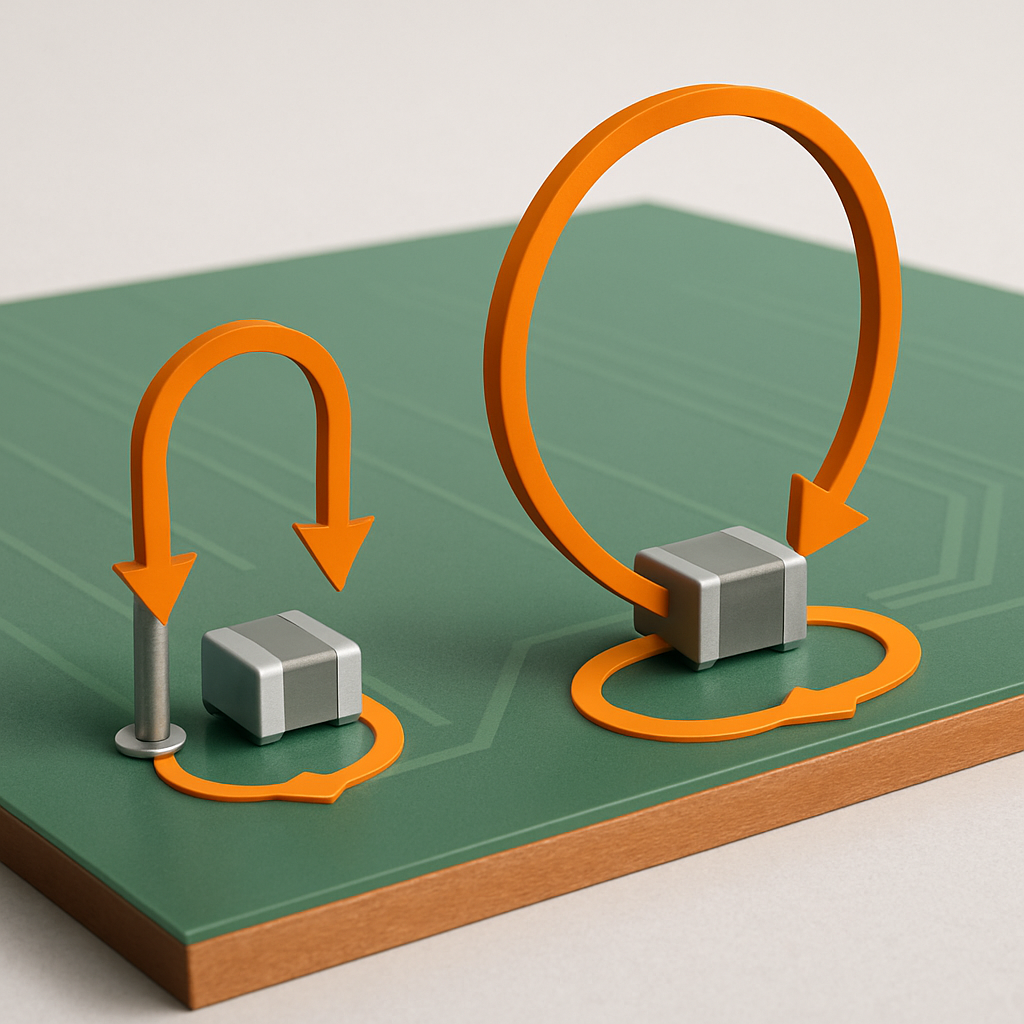

Jede Leiterbahn besitzt Induktivität; bei schnellen Stromflanken erzeugt das eine Spannung U = L·di/dt. Das heißt: Schon Millimeter mehr Leiterbahn können spürbare Spannungseinbrüche verursachen. Die Schleifenfläche der Hin‑ und Rückwege beeinflusst die Induktivität stark — reduzieren Sie diese Fläche, verringern Sie sowohl Störspannungen als auch Abstrahlung.
Selbstresonanz und die Staffelung von Werten
Reale Kondensatoren haben eine Selbstresonanzfrequenz: Unterhalb wirken sie kapazitiv, oberhalb induktiv. Daher verwendet man in der Praxis mehrere Werte (z. B. 100 nF für sehr hohe Frequenzen, 1 µF–10 µF für mittlere) — aber nur, wenn sie jeweils physikalisch nahe genug sitzen, um ihre jeweilige Frequenz zu beeinflussen.
Praktische Grundregeln — so platzierst du Abblockkondensatoren richtig
Die folgenden Regeln sind erprobt und leicht anwendbar:
- Entkopplung an jedes Versorgungspin — sofern das Datenblatt nichts anderes fordert.
- Kondensator so nah wie möglich an VDD‑ und VSS‑Pins platzieren; die Leiterbahnlänge sollte minimal sein.
- Versorgungs‑ und Masseverbindung als Paar denken — die Schleifenfläche zählt.
- Via nahe am Massepad des Kondensators, idealerweise direkt in eine durchgehende Massefläche.
- Mehrere Werte kombinieren, aber gezielt und mit Bedacht.
- Platzierung hat Vorrang vor reiner Optik oder symmetrischem Layout.
Besondere Praktiken für Mikrocontroller und digitale ICs
Mikrocontroller ziehen häufig impulsartige Ströme: CPU, Peripherie und I/O schalten gleichzeitig. Daher ist es oft sinnvoll, pro VDD/VSS‑Pin zumindest einen 100‑nF‑Keramik direkt am Pin zu haben. Bei größeren Gehäusen oder mehreren Pins verteilt man mehrere kleine Kondensatoren statt eines einzigen großen Puffers.
Achte auf die Masseführung: Ein Kondensator nahe am VDD‑Pin, aber mit langem Massepfad, bringt wenig. Wenn ein Via nötig ist, setze es so nahe wie möglich ans Kondensatorpad; bei Fertigungsbedenken kannst du über mehrere kleine Vias nachdenken statt Via‑in‑Pad.
Schaltregler: Hot‑Loop zuerst
Bei Buck/Boost‑Reglern sind die schnellen Schaltströme besonders kritisch. Die Hot‑Loop (Schalter, Diode/MOSFET, Induktivität, Kondensator) muss sehr kompakt sein. Setze Eingangs- und Ausgangskondensatoren dicht an die entsprechenden Pins des Reglers, minimiere Leiterbahnlängen und trenne HF‑ und niederfrequente Pufferfunktionen bewusst.
Analoges Design: kleine Störungen, große Wirkung

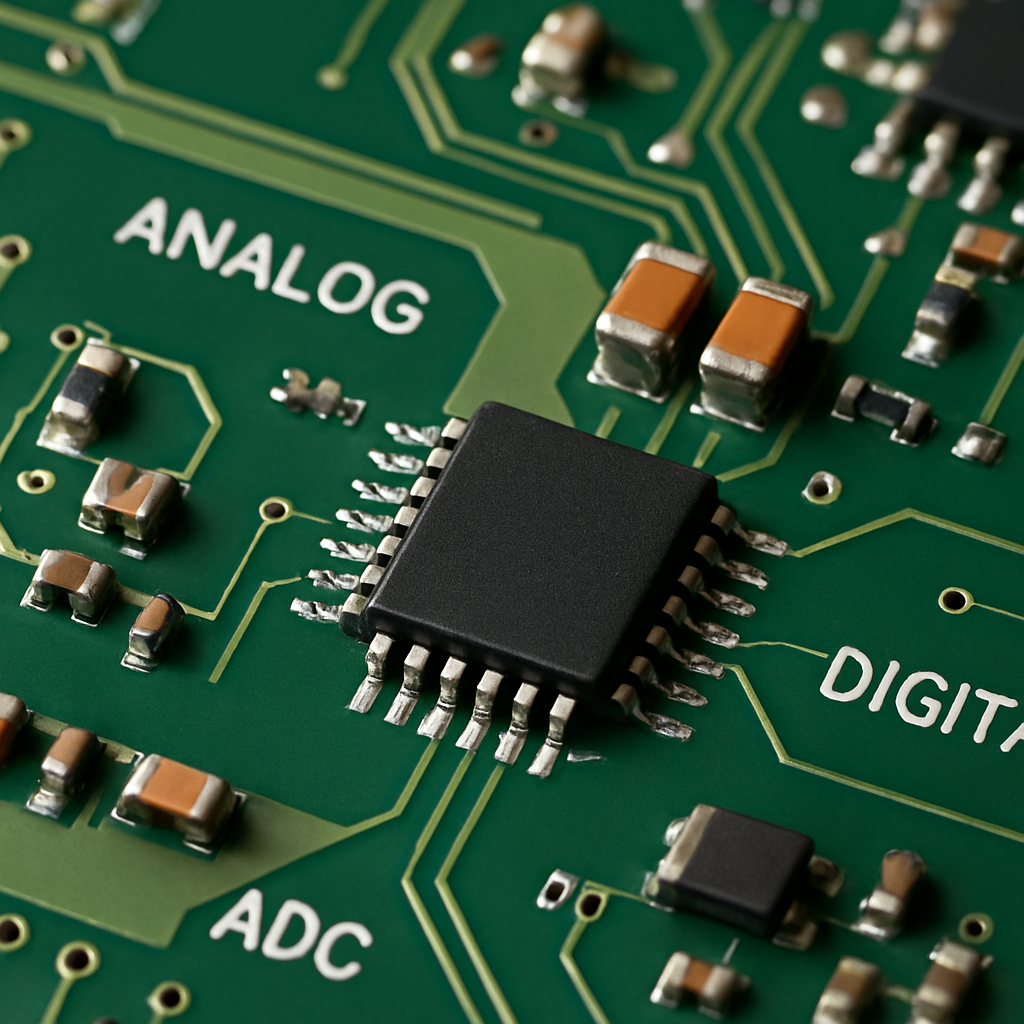

Operationsverstärker, Referenzen und ADCs reagieren empfindlich auf Versorgungsschwankungen. Entkopple analoge Versorgungspins direkt und symmetrisch, und führe digitale Rückströme so, dass sie nicht durch analoge Masseflächen fließen. Kleinere Bauteile (0402/0603) sind oft vorteilhaft, weil sie niedrigere ESL haben.
Konkrete Layout‑Tricks, die in Projekten Zeit sparen
- Pin‑nah platzieren: Kondensator unmittelbar neben dem Pin — manchmal ist weniger als 1 mm schon entscheidend.
- Via‑Position: Via möglichst direkt am Massepad, nicht erst einige Millimeter entfernt.
- Hin‑ und Rückweg: Hebe beide Leiterbahnen hervor und minimiere ihre gemeinsame Schleifenfläche.
- Mehrere Werte staffeln: 100 nF für HF, 1 µF–10 µF als lokaler Puffer, 10 µF+ als Systempuffer (aber nicht als Ersatz für HF‑Entkopplung).
- Fertigung beachten: Via‑in‑Pad ist elektrisch super, aber verlangen Sie die passende Fertigung (EP, Beschichtung) oder nutze nahe Vias als Alternative.
- Mechanik: In vibrierender Umgebung robuste Footprints und kürzere Anschlüsse bevorzugen.
Typische Fehler und wie du sie vermeidest
Kondensator zu weit weg
Der Klassiker: Im Schaltplan korrekt, auf der Platine am Rand des ICs. Löse das beim Platzieren des IC‑Footprints — betrachte den Kondensator als Teil des IC‑Placement‑Prozesses.
Schlechte Masseanbindung
Vermeide lange, schmale Masseverbindungen. Breite, kurze Rückführung oder ein direkt benachbartes Via sind deutlich wirksamer.
Zuviele Werte ohne Plan
Mehr ist nicht immer besser. Wähle Werte und Positionen nach Frequenzbedarf — nicht aus Gewohnheit.
Optik vor Funktion
Ein symmetrisch schönes Layout ist toll — aber nicht um den Preis elektrischer Funktion. Verteile Kondensatoren nach Strompfaden, nicht nach Ästhetik.
Datenblatt ignorieren
Hersteller geben oft konkrete Layout‑Empfehlungen. Diese Hinweise sind Ergebnis von Messungen — folge ihnen besonders bei HF‑ und Hochstrombausteinen.
Wann mehrere Kondensatoren sinnvoll sind — ein klares Muster
Praxismuster: 100 nF direkt am Pin, 1 µF nahe dem IC als zusätzlicher Puffer, 10–100 µF auf Versorgungsebene für niedere Frequenzen und längere Lastwechsel. Kleine Keramiken (0402/0603) sind für HF oft ideal; größere Bauformen können bei höheren Frequenzen durch höhere ESL weniger effektiv sein.
EMV‑Nutzen: Weniger Abstrahlung durch kleinere Schleifen
Kleine Stromschleifen strahlen weniger. Damit sinkt sowohl die Störaussendung als auch die Anfälligkeit gegenüber eingekoppelten Störungen. Gute Entkopplung ist deswegen nicht nur interne Stabilität, sondern auch ein wichtiger Beitrag zur CE‑/EMV‑Konformität.
Wie du Wirkung misst — praxisnahe Messhinweise
Nutze ein Oszilloskop mit möglichst niederinduktivem Messaufbau: Ground‑spring (Erdfeder) am Tastkopf oder noch besser eine differenzielle Messung. Lange Masseclips verfälschen Messungen. Vergleiche Messungen mit und ohne Kondensator in direkter Nähe und dokumentiere Spitzen/Einbrüche. Für EMV‑Checks hilft ein Spektrumanalysator oder ein Pre‑Compliance‑Setup.
Iteratives Vorgehen: Baseline‑Layout messen, Kondensatoren gezielt verschieben, erneut messen — so findest du schnell die kritischen Stellen.
Praxisbeispiel: Mikrocontroller‑Board mit Sensorik und Funkmodul

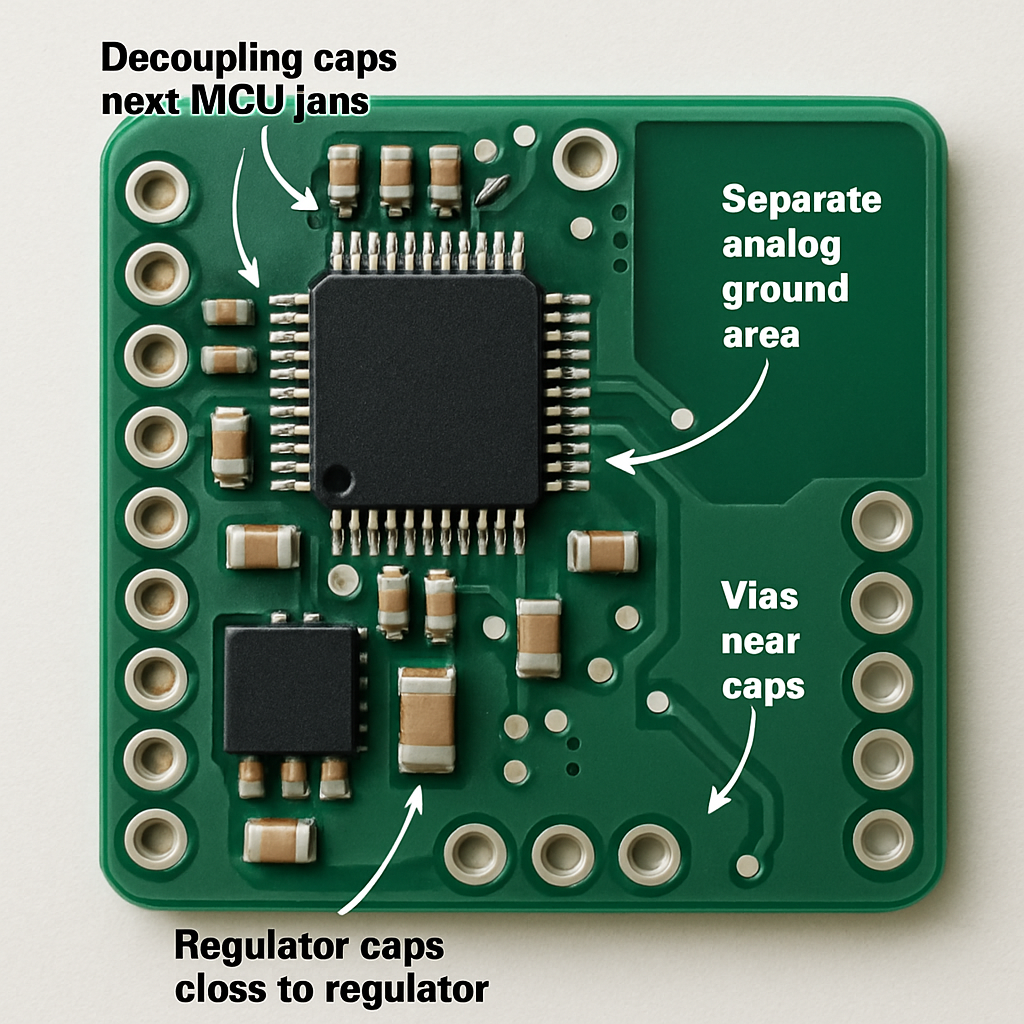

Ein typisches Board: MCU, Beschleunigungssensor, I²C‑Temperatursensor, Spannungsregler und Funkmodul. Praktischer Aufbau: 100 nF direkt an jedem MCU‑VDD, 1 µF als zusätzliches lokales Puffer, Funkmodul gemäß Herstellerempfehlung entkoppeln, Regler‑Eingang/-Ausgang sehr nah an den Pins platzieren. Sensoren erhält eine ruhigere Versorgung — gegebenenfalls über Ferrit oder Serienwiderstand entkoppelt.
Ergebnis: zuverlässigere Boots, stabilere Funkverbindungen und sauberere Messwerte — und deutlich weniger Zeit beim Debugging.
Warum das auch für Serienprodukte wichtig ist
Prototypen erlauben oft Drahtbrücken und manuelle Tricks. In Serienfertigung müssen Layouts von Anfang an robust sein. Gute Entkopplung reduziert Feldrückläufer, erleichtert EMV‑Tests und spart später Kosten für Nacharbeit oder Shielding‑Maßnahmen.
Fazit: Denk Strompfad, nicht nur Kapazität
Abblockkondensatoren sind kleine, aber mächtige Bausteine. Ihre Wirksamkeit hängt weniger vom reinen Wert als von der Position, der Schleifenfläche und der Masseanbindung ab. Wer früh in Projekten konsequent entkoppelt und Strompfade optimiert, gewinnt Zeit, Zuverlässigkeit und Ruhe in der Serienfreigabe.
