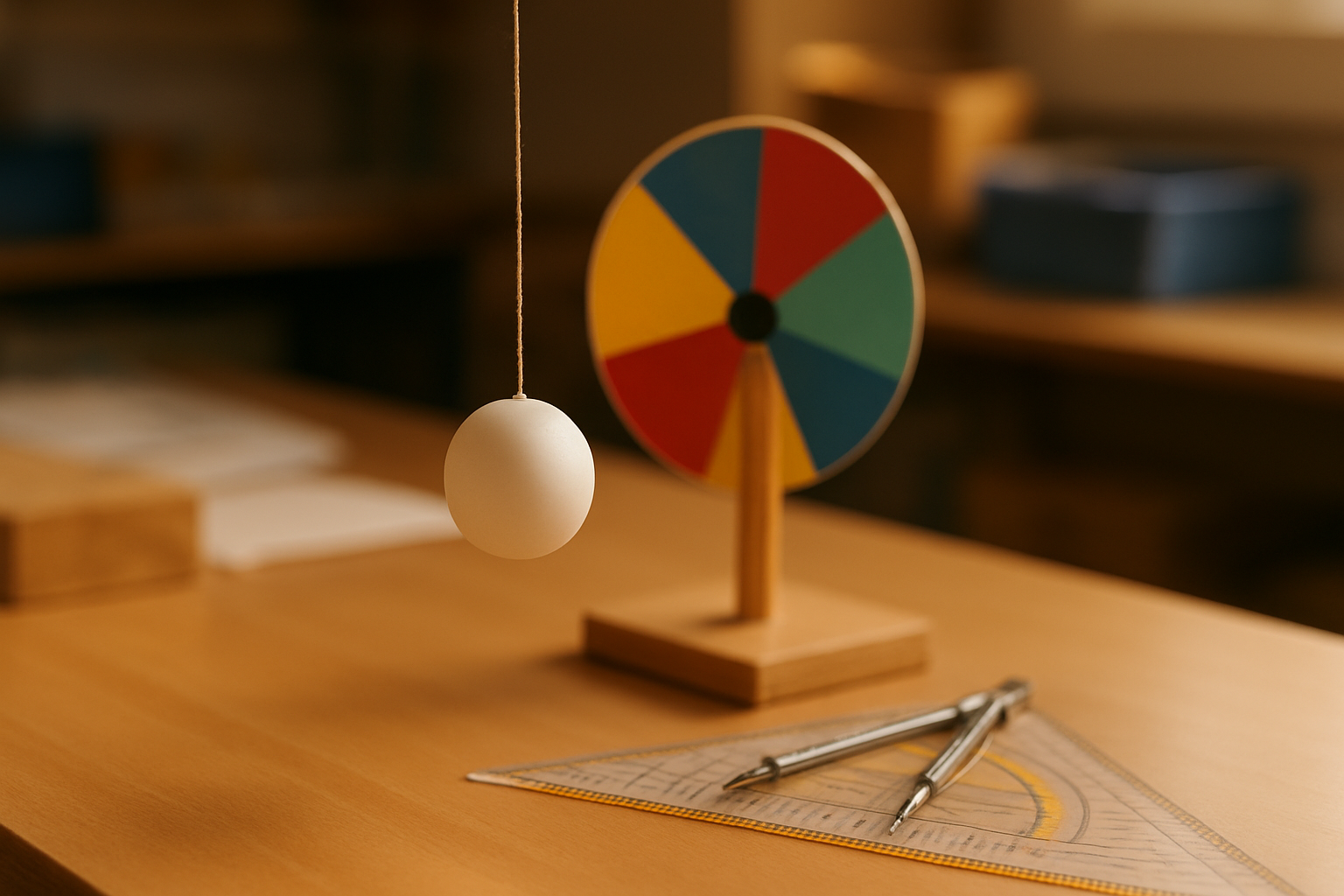

Bau eines einfachen Anemometers: Vom Ball zur Beaufort-Skala — ein praxisnahes DIY-Windmessprojekt

Als eine zarte Brise durch das Klassenfenster zog, hob sich der Tischtennisball an der losen Schnur, schwankte kurz und senkte sich wieder — ein deutlicher Beweis dafür, dass Wind messbar ist, auch ohne teure Sensorik. Dieses DIY-Windmessprojekt zeigt, wie aus wenigen Materialien eine kleine, eigenständige Messanlage entsteht: Ein frei schwingender Ball reagiert unmittelbar auf Luftdruck und Auftrieb, und die Beobachtung wird zu einem Lernmoment über Kräfte im Gleichgewicht. Der Clou: Mit einer schlicht konstruierten Windplatte, farbig markierten Segmenten und einer einfachen Ableselogik lässt sich die Beaufort-Skala greifbar machen, ohne dass Schülerinnen und Schüler in komplexe Elektronik eintauchen müssen.

Der Ansatz verbindet Alltagsmaterialien mit fundamentalen Gleichungen: Die Ballposition wird zur Brücke zwischen sichtbarer Bewegung und abstraktem Druck. Die fünf Farbstufen erleichtern die Orientierung, und Lernende kalibrieren intuitiv, wie Windgeschwindigkeit in Luftdruck und Aufrichtung der Kugel umgesetzt wird. Die Idee bleibt simpel, doch sie öffnet Türen: vom spielerischen Beobachten zur nächsten Stufe der Messung — bis hin zu 3D-Druck, Open-Source-Bauplänen und offenen Diskussionen über Unsicherheiten im Unterricht.

Von der Idee zur einfachen Bauweise: Freibewegliche Tischtennisball-Kugel als Messkörper und die Windplatte als Ablesekern

Die zentrale Idee des Projekts ist eine einfache, eigenständige Windmessung mit minimalem Materialeinsatz: Ein frei schwingender Tischtennisball reagiert unmittelbar auf Luftströmungen und dient als Indikator für Winddruck und Auftrieb. Die Windplatte, inspiriert von klassischen Becher- oder Plattenanemometern, fungiert als Ablesekern; farbige Segmente erleichtern Orientierung und das Lernen der Beaufort-Skala im Praxisbetrieb.

Zentrale Bauidee und Zweck

• Minimale Materialmenge, leichter Aufbau und eigenständige Messung ohne Sensorik.
• Freie Ballbewegung macht Winddruckanstiege sichtbar.
• Die Windplatte dient Lernenden als intuitive Ablese-Fläche.

Konstruktionselemente

• Leichtes Trägermaterial bildet die Basis; der Ball fungiert als bewegliche Last.
• Eine Schnur hält den Ball stabil hängend, sodass Winddruck und Auftrieb sichtbar werden.

Ableseplatte und Farbsystem

• Die fünf farbigen Segmente erleichtern die schnelle Differenzierung von Windstärken.
• Beaufort-Skala lässt sich durch einfache Orientierung ablesen.

Planung, Stabilität und Einsatzbereich

• Stabile Verbindungen, präzise Abmessungen und sichere Fixierung sind essenziell.
• Ideal für Unterricht oder DIY-Labore; es fördert das Verständnis von Messprinzipien, Gleichgewicht und einfachen Modellen.

Physikalische Grundlagen: Luftdruck, Widerstandsbeiwert und die Grundgleichungen zur Bestimmung der Windgeschwindigkeit

Grundgrößen und Referenzwerte

• Kugelmasse m = 0,0027 kg; Kugeldurchmesser d = 0,04 m; Luftdichte p ≈ 1,188 kg/m³; Luftwiderstandsbeiwert cw = 0,45; Erdbeschleunigung g = 9,81 m/s².
• Querschnittsfläche der Kugel A = π × (d/2)² = 0,001256 m²; diese Fläche beeinflusst den Luftwiderstand maßgeblich.
• Aus diesen Werten lassen sich Druck, Kräfte und Gleichgewichte ableiten.

Luft- und Widerstandskräfte

• Luftwiderstand FW wird durch FW = cw × A × ½ × p × v² bestimmt.
• Gewichtskraft FG = m × g wirkt gegen FW.
• Im Gleichgewicht dominiert FW ab einem bestimmten Winddruck, der die Kugel aufrichtet.

Tilt-Winkel und Näherung

• Tilt-Winkel α folgt aus tan α = FW/FG.
• Für kleine Winkel gilt α ≈ FW/FG (in Bogenmaß); Umrechnung in Grad erfolgt durch Multiplication mit 180/π.

Zusammenhang v, α

• FW = cw × A × ½ × p × v², FG = m × g.
• Daraus: tan α = FW/FG = (cw × A × ½ × p × v²) / (m × g).
• Grobe Umrechnung: v ≈ sqrt[(m g × tan α) / (½ × p × cw × A)].
• Bei kleinen α gilt auch α_rad ≈ tan α, daher v ≈ sqrt[(m g × α) / (½ × p × cw × A)].

Lernziel und Hinweise

• Diese Beziehungen helfen, Druck, Widerstand und Aufrichtung zu verstehen; reale Bauteile zeigen zusätzliche Effekte wie Luftwirbel, Reibung und Luftviskosität.

Schritte, Materialien und Konstruktion im Detail: Von Materialliste über Platte bis zur Schnurführung

Materialliste und Vorbereitung

• Bastelkarton bzw Bastelmaterialien
• 1 Strohhalm
• 1 Gewindestange oder Holzstab
• Klebstoff
• Laminierfolie oder Folie plus Sprühkleber
• 1 Tischtennisball
• 1 m Schnur
• geeignetes Werkzeug für sauberen Zuschnitt und stabile Verbindungen
• Hinweis: Saubere Vorbereitung und passgenaue Verbindungen sichern Langlebigkeit und Wetterbeständigkeit.

Die Messplatte: Aufbau und Markierung

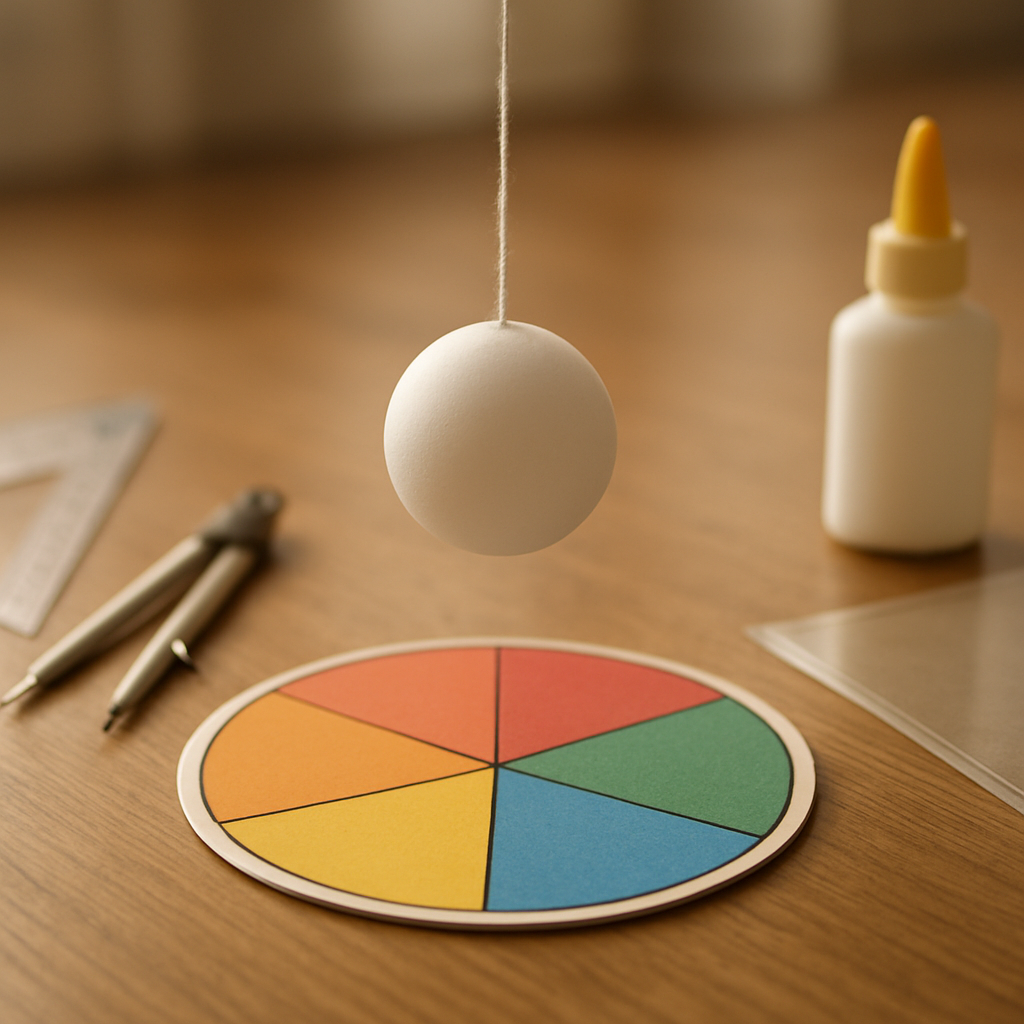

• Die Messplatte besteht aus zwei Viertelkreisen, die in der Mitte verbunden sind; die Flächen werden in fünf Abschnitte unterteilt und farblich markiert.

Wetterschutz und Laminierung der Windplatte

• Die Windplatte wird laminiert, damit sie wetterfest bleibt; alternativ wird Schutzfolie aufgebracht und mit Klebstoff fixiert.

Aufhängung herstellen

• Herstellung der Aufhängung: der Tennisball wird am unteren Ende der Schnur befestigt; am gegenüberliegenden Ende läuft die Schnur in der Schnurführung so, dass der Ball frei hängen kann.

Montage des Ständers

• Montage des Ständers: ein Stab wird in den Boden gesetzt oder eine Gewindestange fest verankert; der Stab trägt die Windplatte und ermöglicht eine stabile Position.

Verriegelungen und Säuberung

• Verriegelungen und Säuberung: geeignete Klebstoffe, Unterlegscheiben oder Muttern verhindern Verrutschen durch Wind; sichere Fixierung sorgt für eine langlebige Baugruppe.

Ablesen, Kalibrierung und Interpretation: Beaufort-Skala, Geodreieck, Zirkel – so lesen Sie Windgeschwindigkeit und Richtung

Beaufort-Skala als Ablesekonzept

• Beaufort-Skala: Die Windgeschwindigkeit wird grob eingeschätzt, indem die Ballposition entlang der farbigen Segmente beobachtet wird. Die Skala wird präzise gezeichnet, damit Beobachter eine konsistente Zuordnung der Ballposition zur Windstärke treffen können. Die farbigen Abschnitte liefern Orientierung; die Zuordnung erfolgt durch eine klare Ableselogik.

Geodreieck und Zirkel: Erstellung der Skala und Aufteilung der Messplatte

• Geodreieck und Zirkel: dienen der Erstellung der Skala und der exakten Unterteilung der Messplatte; die Visualisierung unterstützt Lernende bei Orientierung und sicherem Ablesen.

Kalibrierung: Zuordnung von α zu v

• Kalibrierung: erfolgt durch Vergleich mit bekannten Windstärken oder in kontrollierten Versuchen, um den Zusammenhang zwischen Ballwinkel α und Windgeschwindigkeit abzubilden.

Theoretische Grundlage

• Tan α als Basis: tan α = FW/FG; FW = cW x A x ½ ρ v² und FG = m g; durch geometrische Messungen lassen sich Winkelfehler minimieren und die Zuordnung verbessern.

Praktische Ablesehinweise

• Ablesen: Messen Sie den linken und rechten Flügelwinkel, prüfen Sie Parallaxenfehler und nutzen Sie die fünfte Segmentierung, um eine robuste, mehrstufige Anzeige zu ermöglichen.

Bildungspotenzial, Sicherheit und Erweiterungsoptionen: 3D-Druck, Elektronik-Upgrades und Open-Source-Ansätze

Didaktischer Mehrwert

• Didaktischer Mehrwert: Das einfache Anemometer bietet eine praxisnahe Einführung in Mechanik, Aerodynamik, Messprincipien, Dateninterpretation und sicheren Materialumgang; Lernende erleben Konzepte hautnah.
• Projektarbeit: Planung, Bau und Messung fördern Lernprozesse.

Erweiterungsmöglichkeiten: 3D-Druck

• 3D-Druck: Passgenaue Windplatte, Halterungen und Aufhängungen erleichtern Wiederholung, Optimierung und Anpassung.
• Unterrichtsvorbereitung: Druckmodelle erleichtern die Vorbereitung.

Elektronische Upgrades

• Elektronische Upgrades: Datenerfassung, Anzeige und einfache Auswertungen ermöglichen; der Lernpfad lässt sich schrittweise erweitern.
• Schülerischer Einstieg: Von einfachen Messungen zu Kalibrierung, Logging und Visualisierung.

Sicherheitsaspekte

• Sicherheitsaspekte: Montage- und Nutzungsregeln schützen Augen, Hände und Materialien; sichere Verbindungen und Standfestigkeit minimieren Risiken.
• Praxis im Unterricht: PSA und sichere Werkzeugnutzung.

Offene Lernressourcen und Open-Source-Ansätze

• Offene Lernressourcen: Freie Materialien, Zeichnungen und Bauanleitungen unterstützen transparente Lernwege; Lernende entwickeln, dokumentieren und präsentieren eigene Messmethoden.
• Dokumentation & Teilen: Offene Listen fördern Zusammenarbeit.

Fazit

Dieser einfache Aufbau macht Wind unmittelbar nachvollziehbar: Der frei schwingende Ball reagiert auf Luftströmung, und die farbigen Segmente der Windplatte helfen, die Stärke sichtbar zu machen. Im Gleichgewicht von Gewicht und Luftwiderstand wird der Ball zu einem messbaren Indikator – schon geringe Windänderungen zeigen sich in der Balllage. Die Ableselogik verbindet Beobachtung mit Grundprinzipien der Aerodynamik, ohne dass digitale Sensorik nötig wäre. So wandert der Lernweg vom anschaulichen Phänomen zur einfachen, aber fundierten Interpretation von Winddruck und Auftrieb.

Der Kurs bleibt offen: Open-Source-Pläne, 3D-Druck-Varianten und behutsame Elektronik-Upgrades ermöglichen eine schrittweise Vertiefung, ohne die Zugänglichkeit zu verlieren. Sicherheit, Stabilität und Nachvollziehbarkeit stehen im Vordergrund, doch die einfache Bauweise lädt dazu ein, Variationen zu testen – andere Ballgrößen, andere Materialien, alternative Ablesestrategien – und so das Verständnis von Messungen und Unsicherheiten zu schärfen. Am Ende zeigt dieses Projekt, wie aus Alltagsmaterialien ein kleines Lernlabor entsteht, das Neugier weckt und zu weiteren Experimenten motiviert.
