Filament-Runout-Sensor nachrüsten: Dual-Sensor-Setup, Firmware-Integration und Praxisfahrplan

Auf einer Hochvolumen-Farm mit 24 Druckern bemerkte ich neulich, wie ein unscheinbares Filament-Runout den Boden für zwei Stunden unter den Füßen der Produktionslinie wegschnappte: Ein Druck pausierte, ein anderer driftete, und am Ende landeten mehrere Kilogramm Material im Abfall – alles nur, weil der eine Sensor beim ersten Kontakt am Filament „schluckte“. Dieser Moment bringt die zentrale Frage auf den Punkt: Wie viel Redundanz braucht es wirklich, um Printfehler zu verhindern, ohne das Budget zu sprengen? Der Artikel "Filament-Runout-Sensor nachrüsten: Dual-Sensor-Setup, Firmware-Integration und Praxisfahrplan" beleuchtet genau das: Welche Sensortypen sich eignen, warum eine Dual-Sensor-Strategie in Farm-Umgebungen Sinn macht und wie sich eine hardwarenahe Signalkonditionierung plus native Firmware-Unterstützung wie Marlin oder Klipper kombinieren lässt. Vom ESP32-S3-basierten Debounce-Stack bis hin zu SD-Logging und robusten Fehlertoleranzpfaden zeigen wir, wie sich ein robustes Runout-System praktisch planen, installieren und betreiben lässt. So wird aus riskanter Automatisierung nachhaltige Produktion.

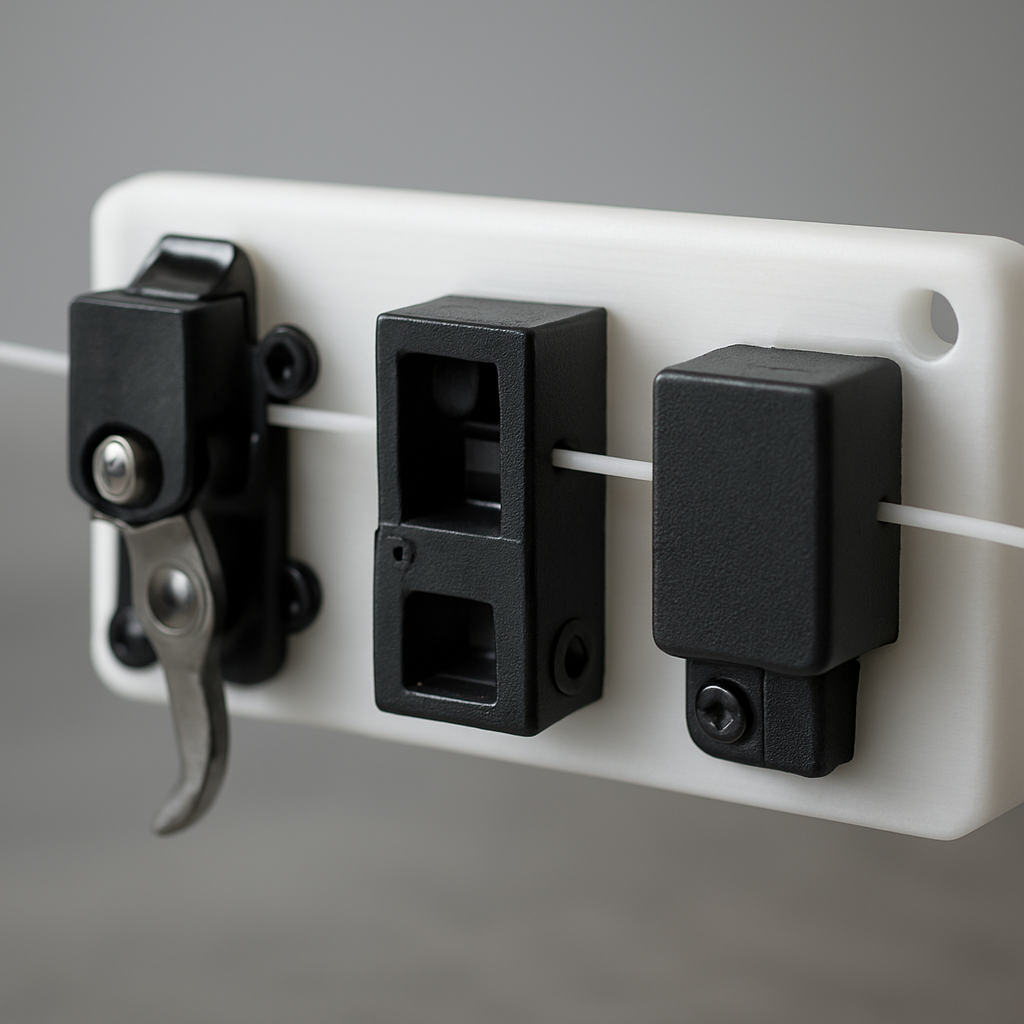

Vergleich der Sensortypen und Redundanzansatz: Optisch vs. Mechanisch vs. Dual-Sensor

Grundprinzipien der Filament-Runout-Detektion

Filament-Runout-Detektion kann auf verschiedenen physikalischen Prinzipien basieren: mechanische Hebelsensoren, optische Unterbrecher-Beam-Sensoren, kapazitive oder induktive Sensoren. In der Praxis dominieren optische Unterbrecher-Beam-Sensoren das Feld, weil sie im Prosumer-Bereich oft das beste Preis-Leistungs-Verhältnis bieten. Mechanische Hebelsensoren sind kostengünstig und robust, tragen jedoch das Risiko von Verschleiß und Fehl- oder Spätreaktionen durch Biegeschwingungen des Filaments. Kapazitive Sensoren arbeiten berührungslos, können aber durch Feuchtigkeit oder Umgebungsbedingungen beeinflusst werden. Induktive Sensoren ermöglichen eine robuste Erkennung, benötigen jedoch oft höhere Spannungen und spezielle Front-End-Schaltungen. Der Nutzen eines jeden Prinzips hängt stark vom Einsatzszenario ab: Für enge Druckraum-Verhältnisse, EMI-intensive Umgebungen oder Mehrfachdrucker-Farmen können bestimmte Typen bessere Langzeit-Stabilität liefern als andere. Im Zusammenspiel mit Firmware-Optionen und Montage-Strategien ergibt sich so ein differenziertes Reduktionsschema für Ausfälle und Materialverschwendung.

• Mechanische Hebelsensoren: günstig, einfach zu integrieren, anfällig für mechanische Abnutzung und False-Positives durch Vibrationen.
• Optische Unterbrecher-Beams: robust gegen Verschleiß, hohe Switching-Geschwindigkeit, aber empfindlich gegenüber Staub und Staub-/Schmutzablagerungen sowie montagespezifischer Ausrichtung.
• Kapazitive Sensoren: berührungslos, temperatur- und feuchtigkeitsabhängig, tendenziell höheren Kalibrierungsaufwand.
• Induktive Sensoren: robuste, kontaktlose Erkennung, meist höherer Kostenaufwand und anspruchsvollere Signalauswertung.

Leistung vs. Kosten

Die Kostenstruktur der Sensor-Typen beeinflusst maßgeblich die Wahl, insbesondere in Farm- oder Mehr-Drucker-Setups. Grundsätzlich gilt: je leistungsfähiger und zuverlässiger der Sensor, desto höher die Anschaffungskosten, oft inklusive spezialisierter Signalauswertung oder Front-End-Hardware.

• Mechanische Hebelsensoren: rund 1,20 USD pro Einheit.
• Optische Sensoren (Unterbrecher-Beam): ca. 3,80 USD.
• Kapazitive Sensoren: ca. 6,50 USD.
• Induktive Sensoren: ca. 8,20 USD.

Mit steigendem Preis erhöht sich tendenziell die Robustheit gegen Störungen, während die Anfälligkeit durch Umweltbedingungen oft sinkt. In der Praxis bedeutet das: Optische Unterbrecher-Beams bieten im Allgemeinen das beste Preis-Leistungs-Verhältnis für Prosumer-Anwendungen; mechanische Hebelsensoren bleiben attraktiv, wenn kein Redundanzbedarf besteht und das Budget stark begrenzt ist. Kapazitive und induktive Systeme können bei raueren EMI-Umgebungen oder bei besonderen Filament-Typen Vorteile bringen, kosten aber deutlich mehr und erfordern oft spezielle Modul- oder Firmware-Unterstützung.

Fehler-Raten im Benchmark

Benchmark-Statistiken machen die Auswahlerwartungen sichtbar. Nicht alle Sensorarten liefern dieselbe Zuverlässigkeit im Dauerbetrieb über tausende Druckstunden.

• Mechanische Hebelsensoren zeigen ca. 14% False Positives pro 1000 Stunden.
• Optische Unterbrecher-Beams erreichen ca. 0,2% False Positives pro 1000 Stunden.

Diese Diskrepanz ist ein zentraler Vergleichspunkt bei der Auswahl. Eine niedrige False-Positive-Rate bedeutet weniger unnötige Druckunterbrechungen, weniger Materialverschwendung und weniger Verschleiß durch unnötige Reinigungs- oder Austauscharbeiten. Optische Sensoren liefern typischerweise die besten Kennzahlen in realen Prosumer-Setups, während mechanische Hebel in einfachen oder nicht redundanten Setups eine akzeptable, aber risikobehaftete Alternative darstellen. Kapazitive und induktive Lösungen zeigen in Benchmark-Reports oft geringere FP-Quoten als mechanische Hebel, erreichen aber nicht immer die Null-Fehler-Region optischer Systeme und sind kosten- bzw. installationsintensiver.

Dual-Sensor-Redundanz

Ein redundantes Sensor-Array erhöht die Systemzuverlässigkeit signifikant, indem es Fehlermöglichkeiten reduziert und Ausfälle besser auffängt. In der Praxis zeigen Dual-Sensor-Konfigurationen eine geringe Kosten-Nutzen-Lücke, liefern aber deutlich weniger Fehlerquoten und reduzieren Materialverschwendung – besonders in Farm-Umgebungen mit vielen Druckern und hohen Ausfallrisiken.

• Redundanz-Strategie: Beide Sensoren liefern Signale; eine gemeinsame Entscheidungslogik bestätigt Runout erst, wenn beide Sensoren konsistent auslösen.
• Vorteile: Verringerte Fehlalarme, längere Betriebszeiten, bessere Nachverfolgbarkeit von Fehlverhalten einzelner Sensoren, geringere Verschwendung durch nicht notwendige Pausen.
• Kosten-Nutzen: Höhere Anschaffungskosten pro Drucker, aber oft deutlich niedrigere Gesamtkosten durch reduzierte Ausschussraten und weniger Materialverlust pro Monat in Farm-Setups.

Redundante Systeme sind besonders sinnvoll, wenn Ausfallzeiten teuer sind, z. B. bei kontinuierlichen Filament-Sequenzen, Großdruck-Farmen oder kritischen Druckprozessen, in denen eine einzelne Fehldiagnose zu teuren Unterbrechungen führen könnte. In praxisnahen Berichten wird oft beschrieben, dass Dual-Sensoren die Fehlerrate deutlich senken, während der zusätzliche Hardware-Aufwand sich durch Einsparungen bei Materialverlust und Stillstandszeiten amortisiert.

Anwendungsfall Farmen

In Hochvolumen-Setups zeigt der Dual-Sensor-Ansatz eine messbare Reduktion von Verlusten. Die Redundanz zahlt sich dort besonders aus, wo Ausfallzeiten teuer sind und jede Pause zu weltweiten Verzögerungen führt. Farm-Umgebungen profitieren durch die Fähigkeit, Druckzeitfenster stabiler zu halten, Ausfallrisiken einzelner Drucker zu begrenzen und insgesamt die Druckkette robuster zu machen. Die Praxis zeigt, dass mehrere Drucker in einem Farm-Setup mit redundanten Sensoren insgesamt weniger Material verschwendet wird und Wartungsintervalle sich an der reduzierten Fehlerquote ausrichten lassen.

Zukunftstrend

Prognosen deuten darauf hin, dass AI-gestützte Vorhersagen in neuen Druckern 2027 Standard werden könnten. Diese Entwicklung könnte passive Sensoren in vielen Prosumer-Konfigurationen ergänzen oder sogar teilweise ersetzen, indem Mustererkennung, Filamentlast-Modelle und Druckprozess-Analytics frühzeitig Warnsignale liefern. Dennoch behalten passive Sensoren ihre Relevanz in Prosumer-Umgebungen: Sie sind einfach zu implementieren, benötigen keine komplexe Rechenleistung und liefern schnelle, deterministische Signale, die sich zuverlässig in bestehende Controller-Logiken integrieren lassen. In Mehrfach-Drucker-Farmen bleiben Dual-Sensor-Redundanzen ein bewährter Mechanismus, um Stillstände zu minimieren und eine stabile Produktionslinie zu gewährleisten.

Fazit für die Praxis

• Optische Sensoren bieten das beste Preis-Leistungs-Verhältnis für die Mehrheit der Prosumer-Anwendungen.
• Dual-Sensor-Redundanz lohnt sich vor allem in Mehrfach-Drucker-Farmen oder bei kritischen Druckprozessen, wo Ausfallzeiten teuer sind.
• Bei Budgetbeschränkungen und geringem Redundanzbedarf können mechanische Hebelsensoren ausreichend sein, sollten aber aufgrund der höheren Fehlerrate nur dort eingesetzt werden, wo Ausfallrisiken akzeptabel sind.
• Kapazitive und induktive Lösungen bieten in bestimmten Anwendungsfällen Vorteile, sind aber in der Praxis kostspieliger und erfordern oft speziellere Firmware- oder Front-End-Integrationen.
• Die Wahl des Sensors sollte immer im Kontext der gesamten Druckfarm, der vorhandenen Firmware (Marlin, Klipper etc.) und der Messlogik getroffen werden, um eine stabile, wartungsarme Lösung zu realisieren.

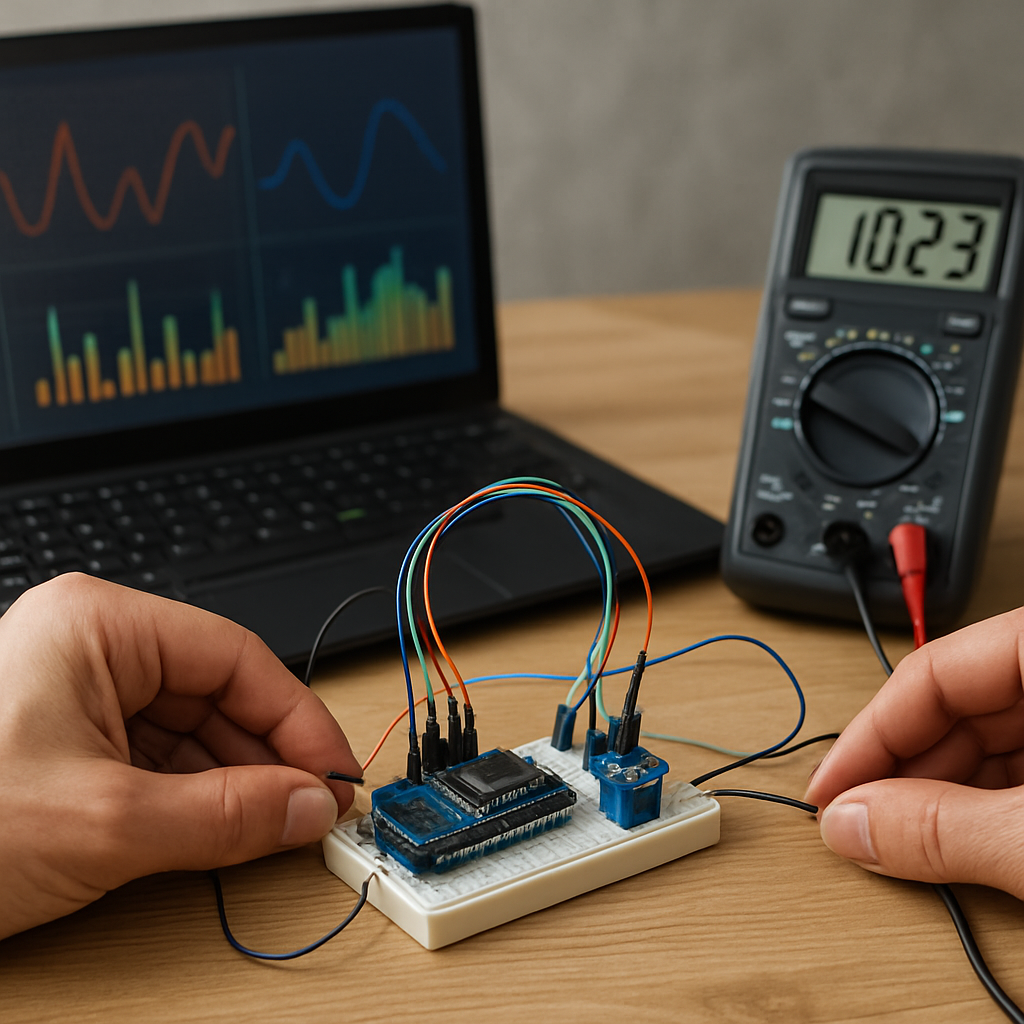

Firmware-Integration und Signalkonditionierung: ESP32-S3, Debounce, watchdog und native Support

• Hardware-Decoupling: Der ESP32-S3 fungiert als dedizierter Sensor-Signal-Conditioner, der Debounce-Logik, Fehlermeldungen und EMI-Filterung vom Hauptboard trennt. Durch diese Entkopplung sinkt die Last auf dem MCU der Drucksteuerung, wodurch Aussetzer durch Störungen im Druckablauf reduziert werden. Der Conditioning-Stack liefert stabile Schwellenwerte und sendet klare Signale ins Mainboard, auch wenn das Druckerboard starkem EMI ausgesetzt ist.

• Debounce-Parameter: Hardwareseitiges Debouncing liegt typischerweise bei ungefähr 50 ms, um mechanische Nachlauf- und Kontaktbounce zuverlässig zu unterdrücken. Zusätzlich lässt sich softwareseitiges Debouncing in der Firmware wie Marlin oder Klipper ergänzend einsetzen, um EMI-bedingte Trigger zu filtern. Dadurch erhöht sich die Robustheit gegenüber kurzen Störimpulsen, ohne die Reaktionszeit signifikant zu verschlechtern.

• Watchdog-Schutz: Ein Watchdog mit einem Zeitfenster von rund 1 s überwacht den Sensorstatus. Zeigt der Sensor über längere Zeit konstante Schwankungen oder Stillstand, wird der Zustand als Fehler kodiert und ein robuster Fault-Tolerance-Pfad aktiviert. Das verhindert, dass ein einzelnes Glitchesignal das gesamte Druckmanagement aus der Bahn wirft.

• Firmware-Unterstützung – Marlin: Marlin 2.1.2.4 bietet native Runout-Sensor-Unterstützung. Eine einfache Ein-Sensor-Konfiguration lässt sich out-of-the-box nutzen, inklusive Debounce-Optionen und Runout-Handling in der Hauptschleife. Für Dual-Sensor-Szenarien ist zusätzliches Implementieren erforderlich: zwei Sensor-Pins, eine gemeinsame Runout-Check mit einer Validitäts-Flagge, sowie Mechanismen zur Diskrepanz-Erkennung und Fehlermeldungen. Diese Erweiterung ermöglicht z. B. eine bestätigende Runout-Erkennung, bevor der Druck angehalten wird.

• Klonische Vorteile – Klipper: Klipper v0.12.0-rc3 unterstützt multi-sensorische Runout-Lösungen über das filament_switch_sensor-Modul. Makro-Sprachen ermöglichen flexible Logik, etwa CHECK_FILAMENT-Abfragen, um vor dem Pausieren eine geprüfte Entscheidung zu treffen. Der modulare Aufbau erleichtert die Implementierung einer redundanten Sensorik, inklusive Zustandsabgleich und benutzerdefinierten Reaktionspfaden.

• Logging & Debugging: SD-Logging von Runout-Events unterstützt Post-Mortem-Analysen und die Langzeitstabilität der Lösung. Durch zeitgestempelte Runout-Ereignisse, Sensorzustände und Statusmeldungen lassen sich Ursache-Wirkungsverläufe nachvollziehen, z. B. wiederkehrende EMI-Auslöser oder Sensor-Verbindungsprobleme. Die zentrale Protokollierung hilft, Muster zu erkennen und Firmware-Anpassungen gezielt zu steuern.

• Praktische Umsetzung – Dual-Sensor-Layered-Check: Ein Dual-Sensor-Ansatz nutzt Primary- und Secondary-Sensor, die gemeinsam die Runout-Entscheidung treffen. Ein Layering reduziert Fehlmeldungen durch Ausfälle eines Einzel-Sensors. In der Implementierung ergibt sich typischerweise:
• Primary-Sensor-Check liefert eigenständige Debounce-Filterung; Secondary-Sensor-Check bestätigt zusätzlich den Zustand.
• Nur wenn beide Sensoren zuverlässig Trigger melden, erfolgt die Runout-Ableitung (robuste Bestätigung).
• Bei Abweichungen (Mismatch) wird ein Validitäts-Flag gesetzt und der Fehlerpfad aktiviert. Hier wird ein Logging-Eintrag erzeugt, der die Abweichung dokumentiert und das Filament-Management-System schützt.
• Im SD-Log erscheinen Einträge zu Runout-Ereignissen, Nicht-Erkennung, Sensor-Diskrepanzen sowie Statuswechsel, was Post-Mortem-Analysen erheblich erleichtert.

• Fehlertoleranz durch Mismatch-Pfade: Ein expliziter Mismatch-Pfad erkennt Divergenzen zwischen Primary- und Secondary-Signallogik. Diese Pfade führen zu einer defensiven Fehlertoleranz, die das Drucksystem vor unnötigen Pausen schützt oder alternativ eine sicherheitsorientierte Pause erzwingt, bis Klarheit besteht. Solche Pfade sind wichtig in EMI-intensiven Umgebungen oder bei verschmutzten Sensoren.

• Sensor-Architektur und Signalfluss: Die Signale werden zunächst hardware-seitig konditioniert (Schmitt-Logik, Impuls-Glättung, saubere Pegel). Der zentrale Mikrocontroller des Druckers ruft die Sensor-Stacks in der Haupt-Loop ab oder reagiert auf Interrupts, je nach Implementierung. Debounce-Parameter, Validitäts-Flags und das Logging-Interface sind so gestaltet, dass sie auch bei Firmware-Updates zuverlässig funktionieren.

• Ausblick auf Stabilität: Mit ESP32-S3-basierten Sensor-Nodes, die hardwareseitig konditionierte Signale liefern, steigt die Langzeitstabilität signifikant. Die Kombination aus Hardware-Debounce, Software-Debounce, Watchdog, native Marlin-Unterstützung und Klipper-Multi-Sensor-Funktionen schafft ein robustes Framework, das EMI, Temperaturschwankungen und mechanische Belastungen besser kompensiert.

• Zusammenführung der Ansätze: Für eine beständige Runout-Erkennung empfiehlt sich eine dreistufige Vorgehensweise:

1) Hardware-Signal-Konditionierung am ESP32-S3 mit 50 ms Debounce und sauberem Pegel. 2) Firmware-seitige Debounce-Optionen und eine klare Runout-Logik (ein Sensor allein oder duales Redundanzmodell). 3) Logging-Strategien (SD-Logging) zur Langzeitbeurteilung, ergänzt durch eine Mismatch-Fehlerpfadlogik.

• Bedienungshinweis: Die konkrete Ausprägung hängt von der verwendeten Firmware ab. Marlin-Nutzende sollten mindestens FILAMENT_RUNOUT_SENSOR aktivieren, RUNOUT_PIN korrekt setzen und in Abhängigkeit vom Sensor-Array die Invertierung entsprechend auswählen. Klipper-User planen filament_switch_sensor-Module, legen zwei Sensor-Pins fest und erstellen Makros, die eine sichere Abfrage der Sensorzustände ermöglichen, bevor eine Druck-Unterbrechung erfolgt.

• Nutzen zusammengefasst: Durch den gezielten Einsatz von ESP32-S3-Signalconditioning plus robusten Debounce-Strategien, Watchdog, und einer dualen Sensorlogik entsteht eine belastbare Runout-Sensorik. Die Firmware-Unterstützung (Marlin) plus die Makro-Optionen (Klipper) ermöglichen flexible, koordinierte Reaktionswege. SD-Logging bietet eine verlässliche Grundlage für Langzeitanalysen und iterative Optimierungen der Sensorik.

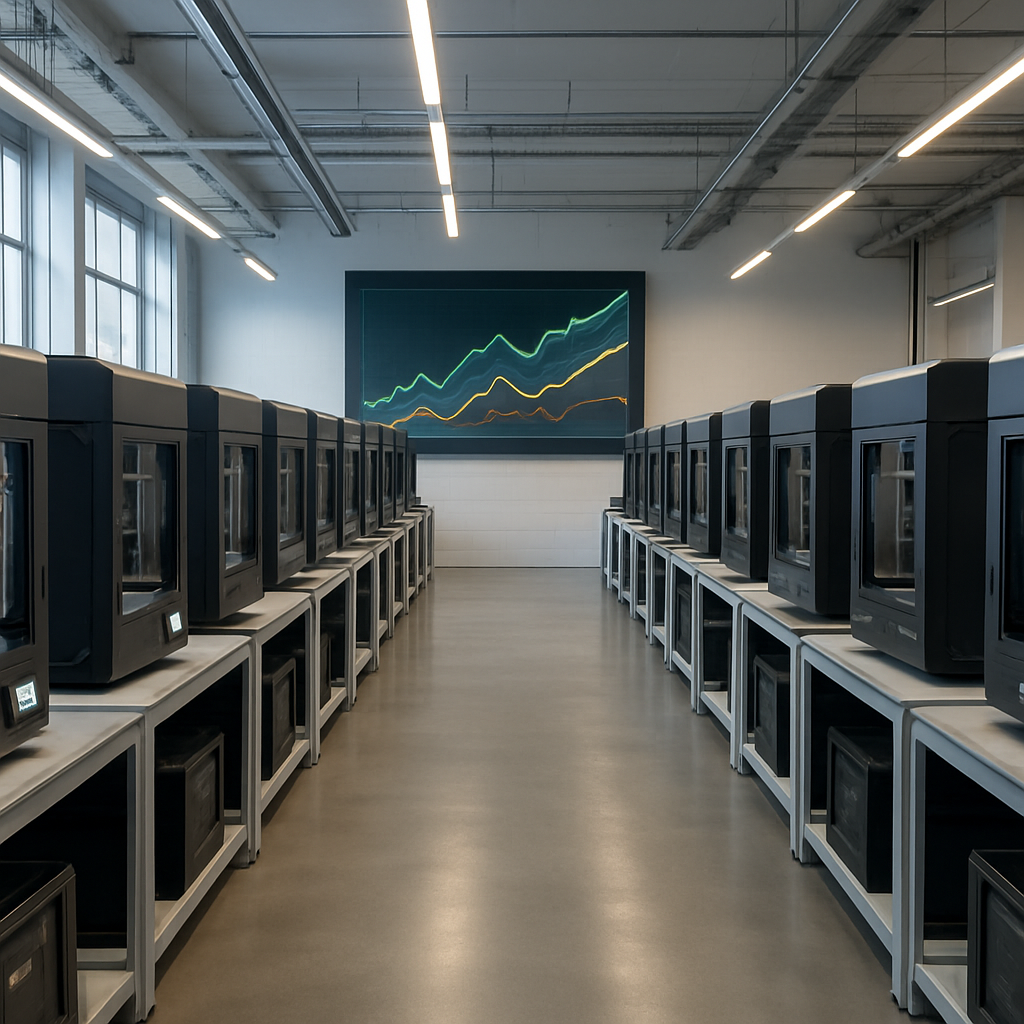

Praxis-Upgrade: Fallstudien, ROI und Farm-Szenarien

Farm-Setup: Hochleistungsfarm retrofit

In einer Hochleistungsumgebung wurden 24 Printeren mit Dual-Optical-Sensoren nachgerüstet, um Redundanz, Robustheit und schnelle Reaktionszeiten in realen Druckläufen abzubilden. Die Implementierung umfasste hardwarebasierte Sensorik, Signal-Konditionierung und Firmware-Integrationen, die eine robuste Runout-Erkennung sicherstellen. Die Messungen zeigen, dass Dual-Sensorik mit deterministischer Debounce-Logik eine stabile Betriebsbasis schafft.

• 24 Printeren wurden mit Dual-Optical-Sensoren nachgerüstet; Reaktionszeit: 120 ms; False-Positive-Rate: 0,1% über 1000+ Stunden.

Genauigkeit und Laufzeit

Die Retrofit-Lösung erzielt eine hohe Laufzeitgenauigkeit und eine subsekundäre Reaktionszeit, was essenziell ist, um Druckstillstände zeitnah zu verhindern und Materialverlust zu minimieren. In der Praxis bedeutet dies, dass Runout-Ereignisse zuverlässig erkannt und entsprechend abgearbeitet werden, ohne unnötige Unterbrechungen auszulösen.

• gemessene Laufzeit-Genauigkeit: ca. 99,8%
• Runout-Erkennung mit subsekundärer Latenz

ROI-Ansatz

Ein zentraler Bestandteil der Praxis-Upgrade-Argumentation ist der wirtschaftliche Nutzen, der sich aus der Reduktion von Ausschuss, Stillständen und manuellen Eingriffen ergibt. Die Fallstudie beschreibt signifikante Einsparpotenziale durch weniger Ausschuss und geringere Stillstandszeiten; die Hardware-Investition amortisiert sich demnach in einem Zeitraum von rund drei Monaten.

• Signifikantes Einsparpotenzial durch weniger Ausschuss und Stillstand
• ROI: ca. drei Monate bei Hardware-Investition

Wirtschaftliche Kennzahlen

Im Farm-Kontext zeigen sich konkrete Effekte auf Material- und Betriebskennzahlen. Durch die zuverlässigere Runout-Erkennung reduzieren sich Materialverluste, und der manuelle Eingriff durch Personal lässt spürbar nach. Die Reduktion der Verschwendung pro Printer und der geringere Betreuungsaufwand tragen zu einer insgesamt besseren Betriebswirtschaftlichkeit des Standorts bei.

• Materialverluste deutlich reduziert; Verschwendung pro Printer sinkt
• Betrieblicher Aufwand durch weniger manuelles Eingreifen reduziert

Validierungs-Score

Die Benchmark-Architektur setzt auf eine systematische, reproduzierbare Validierung. Die Python-basierte Validierung läuft in praxisnahen Benchmark-Szenarien und liefert nachvollziehbare Kennzahlen, die eine fundierte Beurteilung der Retrofit-Lösung ermöglichen. Der Validierungs-Stack umfasst konkrete Messgrößen und grafische Auswertungen, die Transparenz in der Leistungsfähigkeit schaffen.

• Validierungslauf: 1 Stunde pro Durchlauf, 1000 Zyklen
• Mess-Plotting, Logging und Metriken: False-Positive-Rate, Reaktionszeit, Gesamt-Accuracy

Langfristige Perspektive

Langfristig zeigt die Case-Study, wie logging- und testing-getriebene Prozesse die Zuverlässigkeit von Farm-Betrieben erhöhen und die Betriebsführung entsprechend optimieren. Durch regelmäßige Auswertungen der Sensor-Daten lassen sich Wartungsintervalle, Kalibrierungen und Firmware-Updates besser planen. Die Kombination aus persistenter Datensammlung, automatisierten Benchmarks und klaren Metriken stärkt die Operational Excellence auf Farm-Ebene.

• Logging-getriebene Prozesse erhöhen Zuverlässigkeit
• Testing-getriebene Vorgehen unterstützen Betriebsführung und Planbarkeit

Schritt-für-Schritt-Umrüstung: Planung, Montage, Tests und Wartung

Planung und Sensorwahl

• Primärkomponente: Optische EE-SX671- oder vergleichbare Sensoren eignen sich als zentrale Filament-Runout-Erkennung. Sie liefern zuverlässige Signale bei Filamentunterbrechung und arbeiten gut mit schnellen Druckbewegungen.
• Redundanz für Farmen: Eine Dual-Sensor-Variante erhöht die Betriebssicherheit in Mehrdruck-Umgebungen. Durch redundante Abfragen lässt sich Ausfall- oder Fehlkalibrierungsrisiken gezielt abfangen.
• Signalkonditionierung: Ergänzend kann eine dedizierte Signalkonditionierung durch einen ESP32-S3 sinnvoll sein. Dieser Knoten führt Debounce-Logik, Fehlererkennung und sauberes Logging außerhalb der Hauptsteuerlogik des Druckers durch.
• Entscheidungen treffen: Legen Sie fest, ob Sie eine sichere Grundabdeckung (Single-Sensor) oder echte Redundanz (Dual-Sensor) benötigen. Berücksichtigen Sie EMI-Umgebungsbedingungen, Kabelwege und vorhandene Firmware-Unterstützung für Klipper oder Marlin.

Hardware-Installationspfad

• Konditionierungseinheit nahe dem Sensor: Positionieren Sie die Signalkonditionierung nahe dem Sensor, um Störsignale so kurz wie möglich zu eliminieren und Debounce zuverlässig zu implementieren.
• Kabelführung und EMI-Reduktion: Verwenden Sie robuste Kabelwege, vermeiden Sie Kreuzungen mit Stromleitungen von Heizelementen und Schrittmotoren. Nutzen Sie Schmitt-Trigger-Verstärker oder ähnliche Hysterese-Komponenten, um EMI-Fehlerquellen zu dämpfen.
• Abschirmung: Geschirmte Kabelverlegung wird empfohlen, besonders in Umgebungen mit mehreren Motoren und Hochstromkomponenten. Die Abschirmung sauber erden, um Schleifen zu vermeiden.
• Mechanische Platzierung: Montieren Sie Sensoren so, dass eine klare Sichtlinie bzw. ein stabiles Filamentführungssystem gewährleistet ist. Vermeiden Sie enge Biegungen oder ungünstige Positionen, die das Filament verkanten könnten.

Wiring und Steckverbindungen

• Verbindungsstecker: Verwenden Sie stabile JST-Verbindungen oder professionelle Crimp-Verbindungen, um Ausfälle durch Vibrationen zu minimieren.
• Kabelbiegungen und Zugentlastung: Setzen Sie Strain-Reliefs an geeigneten Stellen, damit sich Kabel nicht unter wiederholtem Druck oder Verschiebung lösen.
• Vermeidung losverbundener Kabel: Halten Sie Knoten sauber, markiert und mechanisch entlastet. Verwenden Sie ausreichend Reservekabel, damit Wartungen ohne Höchstbelastung möglich sind.
• Farbcodierung und Dokumentation: Dokumentieren Sie Pin-Belegung, Spannungsversorgung und Signalwege, um spätere Fehlverdrahtungen zu vermeiden.

Firmware-Integration

• Pin-Zuordnung und Debounce: Die Firmware ordnet dem Filament-Runout-Sensor eindeutig einen definierten Eingangspin zu und implementiert Debounce-Logik, damit mechanisches Nachgeben oder kurze Störsignale nicht zu Fehlalarmen führen.
• Klipper-Integration: Für Klipper lässt sich eine multi-sensorische Konfiguration über filaments_switch_sensor realisieren. Definieren Sie Sensor-1 und Sensor-2, legen Sie Debounce-Zeiten fest und erstellen ggf. eine Makrologik für den Fall, dass beide Sensoren übereinstimmend Runout melden.
• Marlin-Integration: In Marlin ist gegebenenfalls ein Runout-Check anzupassen, sodass zusätzliche Flags, Logging-Events oder SD-Logging unterstützt werden. Achten Sie darauf, dass FILAMENT_RUNOUT_SENSOR aktiviert ist und die Pin-Belegung dem Mainboard entspricht.
• Logging und Diagnosen: Ergänzen Sie sinnvolles Logging (z. B. Zustandswechsel beider Sensoren, Debounce-Events, Gesamtevents), damit Diagnosen und Rückverfolgbarkeit gewährleistet sind.

Montage und Kalibrierung

• Zuverlässige Signale bei Filament-Abwesenheit: Die Montage muss sicherstellen, dass beide Sensoren nur dann Schaltzustände melden, wenn tatsächlich Filament fehlt. Vermeiden Sie Verkanten oder mechanische Belastungen der Sensoren.
• Debounce-Werte: Passen Sie Debounce-Zeiten so an, dass mechanisches Nachfedern oder schnelle Bewegungen der Achsen kein falsches Signal erzeugen. Typische Größen liegen bei einigen zehn Millisekunden bis zu 100 ms, je nach Sensorik und EMI-Umgebung.
• Montagehöhe und Orientierung: Richten Sie die Sensoren so aus, dass Filamentprobleme wie Verkanten, Obstruktion oder Verschleiß der Führung vermieden werden. Testen Sie in mehreren Drucksituationen (starke Beschleunigung, hohe Geschwindigkeit, Materialwechsel).
• Sensor-Status prüfen: Verifizieren Sie, dass das Filament klar erkannt wird, falls vorhanden, und dass bei Abwesenheit ein definitives Runout-Signal erfolgt.

Validierung

• Benchmark-Setup: Führen Sie ein 1-Stunden-Benchmark mit simulierten Runout-Events oder realen Druckläufen durch. Erfassen Sie Reaktionszeit, False-Positive-Rate und True-Runout-Rate.
• Messgrößen festlegen: Messen Sie die Zeit vom Filamentverlust bis zum Runout-Signal, die Anzahl der korrekten Runouts, falsche Alarme und das Verhalten der Firmware in der Pause-Steuerung.
• Logs und Dokumentation: Sammeln Sie alle relevanten Log-Einträge, Sensorzustände und Druckerzustände während des Tests. Halten Sie Feedback und Beobachtungen fest, um Feinjustierungen vorzunehmen.

Wartung und Selbsttest

• Wöchentliche Selbsttests: Führen Sie regelmäßige Selbsttests beider Sensoren durch (manuelles Triggern beider Sensoren, Überprüfen der Signale).
• SD-Logging-Routinen prüfen: Kontrollieren Sie, ob Logging-Dateien korrekt geschrieben werden und keine Speicherprobleme auftreten.
• EMI-Checks und Kabelfestigkeit: Prüfen Sie EMI-Quellen in der Anlage, testen Sie Kabelverläufe erneut, stellen Sie sicher, dass Schirmungen nicht gelöst sind.
• Systematische Dokumentation: Halten Sie Wartungsintervalle, Ergebnisse der Selbsttests und notwendige Wartungsschritte fest, damit der Betrieb langfristig stabil bleibt.

Hinweise für die Praxis

• Passen Sie die Umsetzung an Ihre Druckerinfrastruktur an (Klipper oder Marlin, Mainboard-Typ, Kabellängen, EMI-Quellen).
• Berücksichtigen Sie Farm-Konfigurationen hinsichtlich Skalierbarkeit: Eine klare Redundanz-Strategie, konsistentes Logging und transparente Diagnosepfade minimieren Ausfallzeiten.
• Vermeiden Sie starre Zeitpläne; setzen Sie auf adaptives Monitoring: Wenn Debounce oder Signalkonditionierung ungewöhnliche Muster zeigen, prüfen Sie Verkabelung und Sensor-Position.

Diese Schritte bilden eine praxisnahe, robuste Vorgehensweise zur Umrüstung auf Filament Runout Sensoren. Der Schwerpunkt liegt auf zuverlässiger Sensorik, sauberer Signalkonditionierung, sorgfältiger Montage und kontinuierlicher Validierung – so lassen sich Druckqualität, Materialeinsparung und Betriebszeit signifikant verbessern.

Fazit

Dieses Fazit bündelt den Kern: In Hochvolumen-Farmen zahlt sich eine Dual-Sensor-Redundanz deutlich aus, da Fehlalarme sinken und Runout-Erkennung robuster wird. Die hardwarebasierte Signalkonditionierung am ESP32-S3 trennt Sensorik zuverlässig von der Drucksteuerung, reduziert EMI-Einflüsse und liefert klare, deterministische Signale. In Kombination mit Marlin- oder Klipper-Unterstützung lässt sich eine verlässliche Runout-Logik realisieren, die auch bei Divergenzen zwischen den Sensoren sicher reagiert. Debounce-Parametrierung, Watchdog-Schutz und SD-Logging ermöglichen schnelle Reaktionen, rückverfolgbare Fehlerzustände und eine belastbare Langzeitdiagnose.

Der Praxiswert zeigt sich im ROI: Materialverlust reduziert sich, Stillstände legen sich, Wartung wird planbar. Für die Umsetzung empfiehlt sich ein schrittweises Vorgehen: Sensorik auswählen, Konditionierung nahe dem Sensor installieren, EMI-Reduktion beachten, Firmware-Pfade in Marlin oder Klipper abstimmen und regelmäßiges Logging sicherstellen. Die Investition amortisiert sich oft in wenigen Monaten, besonders dort, wo Ausfallzeiten teuer sind. AI-Entwicklungen mögen kommen, doch robuste Passive-Sensorik bleibt das stabile Fundament für zuverlässige Produktion.
