RC‑Ersatzteile drucken: Hochfeste, maßgeschneiderte Lösungen für den RC‑Modellbau

Beim RC‑Modellbau brummt der Drucker im Arbeitszimmer, während ein Mikrocontroller die Logik der Steuerung übernimmt. Die einfache Idee, Ersatzteile per 3D‑Druck zu fertigen, hat sich zu einer praktikablen Lösung gegen teure Lieferzeiten und limitierten Bauraum entwickelt: hochfeste, maßgeschneiderte Komponenten aus Filamenten wie PolyMax PLA Grau, CF‑Verstärkungen oder PC‑Varianten, perfekt auf die Belastungen abgestimmt. Selbst scheinbar kleine Teile – Gehäuse, Zahnräder, Gelenke – können so passgenau entstehen, dass sie im Gelände bestehen, statt im Regal zu verstauben. Doch die Praxis verlangt mehr als guten Druck: Feuchtigkeit, Temperatur, Passung und Nachbearbeitung bestimmen, ob der Traum von der persönlichen RC‑Fertigung Realität wird.

Der Beitrag beleuchtet praxisnah, wie Materialwahl, Bauvolumen und Konstruktionsprinzipien zusammenspielen, um belastbare, kosteneffiziente Lösungen zu schaffen. Von Gehäusen über Zahnräder bis hin zu mechanisch gesteuerten Modulen zeigen Beispiele, wie PolyMax PLA Grau, CF‑Nylon und CF‑ABS neue Freiheiten eröffnen – ohne die Zuverlässigkeit aus dem Blick zu verlieren. Leser erfahren, welche Designregeln helfen: Wandstärken, Rippenführung, Druckausrichtung; wie mikrocontrollergestützte Steuerungen das Zusammenspiel von Mechanik und Elektronik optimieren; und wo sich der Aufwand lohnt, wenn Prototypen zu robuster Serienpraxis reifen.

Material- und Fertigungsstrategien für RC-Ersatzteile: PLA, CF-Nylon und mehr

Grundlegende Materialfunktionen

• PLA als Basismaterial: PLA dient als praktikabler Ausgangspunkt für leicht zu druckende RC‑Teile wie Abdeckungen, Halterungen oder einfache Gehäuse. Es bietet gute Oberflächenqualität und einfache Druckparameter, ist jedoch weniger geeignet für hochbelastete oder hitzeempfindliche Anwendungen.

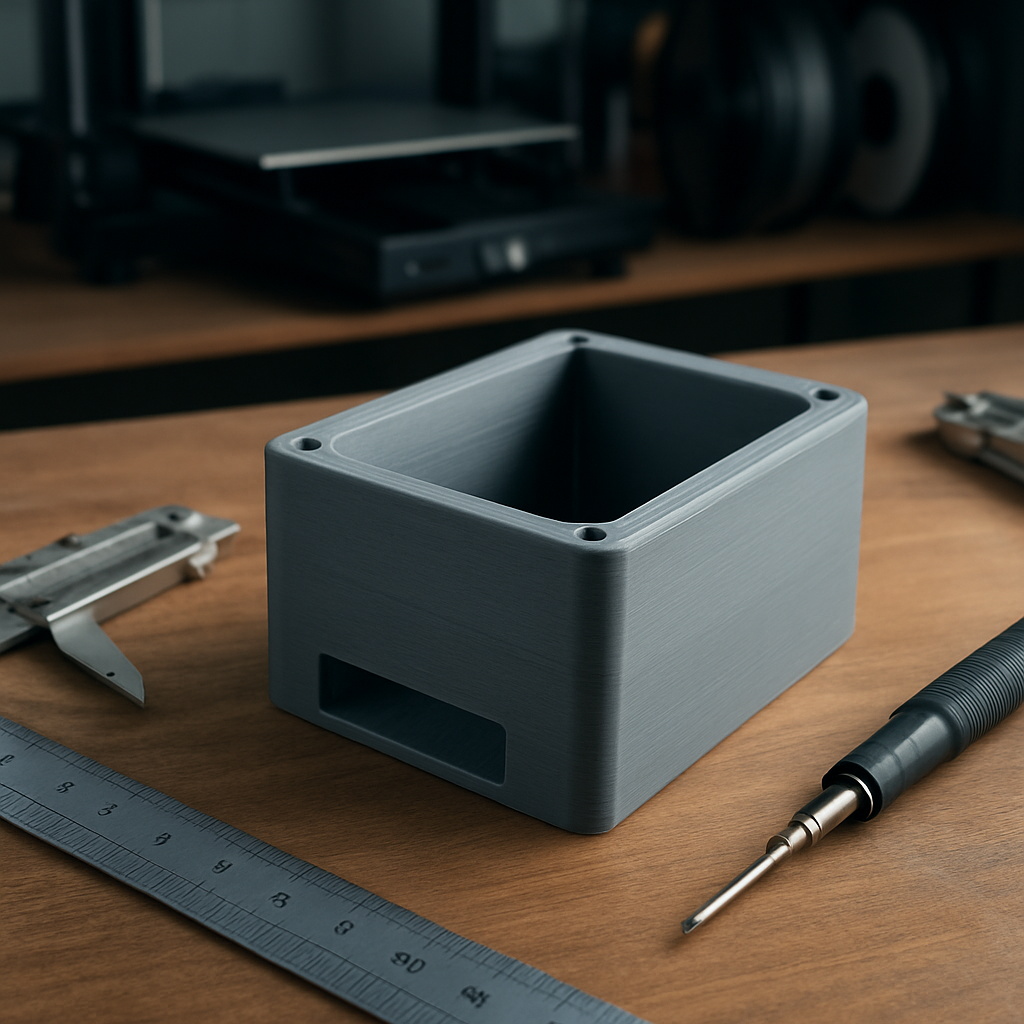

• Polymaker PolyMax PLA Grau: Diese Variante wird explizit als stärker beschrieben und erreicht Festigkeiten deutlich über herkömmlichem PLA. Praktisch kommt PolyMax PLA Grau dort zum Einsatz, wo herkömmliches PLA an seine Grenzen stößt, insbesondere wenn höhere Festigkeit bei vergleichbar guter Druckbarkeit gefordert ist.
• CF-Verstärkungen (Nylon CF, CF-ABS): Kohlenstofffasern oder Glasfasern in Verbundpolymeren steigern Steifigkeit und Festigkeit deutlich. Nylon CF wird häufig für robuste Zahnräder, Halterungen und Tragkonstruktionen verwendet; CF‑ABS bietet eine Balance aus Festigkeit und Druckbarkeit. Vorteil: höhere Steifigkeit und Tragfähigkeit; Nachteil: erhöhter Nachbearbeitungsaufwand und anspruchsvollere Druckeinstellungen (z. B. Düsenhärte, Temperaturprofile, Bauraumkontrollen).

Druckvolumen und Bauteilabmessungen

• Maximales Bauvolumen: 250 mm × 250 mm × 250 mm. Innerhalb dieser Grenze lassen sich viele RC-Komponenten direkt fertigen.
• Größere Bauteile: Für Volumen jenseits der Limits erfolgen Teilmontagen oder spezielle Fertigungsangebote. Große oder komplexe Komponenten können in Baugruppen realisiert werden.
• Teile nach Maß: Fertigungen sind auch maßgeschneidert möglich, typischerweise bis ca. 450 mm × 280 mm × 50 mm, je nach Teiltyp und Geometrie. In solchen Fällen unterstützen spezifische Konstruktionsansätze (Rippen, Verstärkungen) die Stabilität trotz Teilmontage.

Materialvielfalt und Anwendungsrelevanz

• Vielfältige Filamente: PLA, PLA+, TPU 95, PETG, ABS, ASA, PVA, PET, PA, PC. Zusätzlich existieren kohlenstoff- und glasfaserverstärkte Polymere, die je nach Einsatzfeld Vorteile bieten.
• Verstärkungsverbundstoffe: Carbon- oder Glasfaserverstärkte Polymere liefern deutlich höhere Festigkeiten, gehen aber mit höheren Anforderungen an Druckumgebung, Düsenhärte und Nachbearbeitung einher.
• Anwendungsrelevanz: PLA- und PETG-Varianten eignen sich gut für Gehäuse, Abdeckungen oder einfachere Tragstrukturen; PA/Nylon-Varianten finden Nutzung in Zahnrädern, Lagern oder hochbelasteten Verbindungen; PC-Varianten bieten gute Dimensionsstabilität und Temperaturresistenz, erfordern jedoch komplexere Düsen- und Prozessparameter.

Fertigungsdatenformate und -abläufe

• Datenformate: STEP- und STL-Dateien dienen der Vorbereitung; Skizzen, Zeichnungen oder Musterteile dienen als Vorlagen.
• Ablauf: Auf Basis vorhandener Vorlagen wird ein kostenfreies und unverbindliches Angebot erstellt; Materialien, Abmessungen und Lieferzeit werden in der Regel vorab abgestimmt.
• Vorlagenbasis: Die Vorlage kann aus Skizzen, 3D‑Daten (STEP) oder Musterteilen bestehen; klare Bemaßungen erleichtern eine passgenaue Umsetzung.

Spezifische Praxis- und Design-Empfehlungen

• Wandstärken und Rippenstrukturen: Wandstärken, Rippenführung und Bauteilorientierung sind kritisch für Tragfähigkeit und Verformungsverhalten. Leichte Orientierung in der Druckrichtung kann zu Lastpfad-Betrachtungen führen, daher sind gezielte Verstärkungen sinnvoll.
• CF-Verstärkungen: CF-Verstärkungen erhöhen die Steifigkeit, erhöhen aber Druck- und Nachbearbeitungsaufwand. Planen Sie entsprechende Nachbearbeitungen (Glätten, Finish) sowie eine mögliche Anpassung von Druckparametern.
• Druckeinstellungen anpassen: Kohlenstoff- oder Glasfasern erfordern oft härtere Düsen (gehärtete Stahldüsen), modifizierte Temperaturprofile und ggf. Anpassungen des Bauraums, um Delaminationen oder Verzüge zu minimieren.
• Beachtung von Feuchtigkeit: Besonders Nylon CF-Filamente benötigen knochentrockenes Filament und eine trockene Lagerung, um Verzug oder Leistungsabfall zu vermeiden.
• Nachbearbeitung: CF-Teile neigen zu stärkerem Verschleiß an Düsenflächen und erfordern ggf. glatte Oberflächenbearbeitung, um Reibung und Verschleiß zu reduzieren.

Beispielhafte Grenzen und Praxis-Hinweise

• Nylon CF: Erfordert knochentrockenes Filament und beheizten Bauraum; Feuchtigkeit führt zu Verformungen und reduzierter Festigkeit.
• SLS PA12 (Pulverbettverfahren): Bietet robuste mechanische Eigenschaften, ist aber kostspielig und in der Regel nicht mit FDM-Verfahren direkt vergleichbar.
• PC/PC-CF: Bietet gute Dimensionsstabilität, verlangt gehärtete Düsen und anspruchsvolle Druckparameter; eignet sich für präzise Bauteile und belastbare Strukturen.
• CF-ABS als Alternative: CF-ABS kann eine praktikable Balance zwischen Kosten, Druckbarkeit und mechanischer Leistungsfähigkeit bieten, insbesondere wenn ABS-ähnliche Eigenschaften gewünscht sind.
• Komplexität der Konstruktion: CF- oder PA12-Varianten erhöhen die Komplexität von Entwurf und Fertigung; Wandstärken, Rippenführung und Anordnung müssen so gestaltet werden, dass sie gezielt Zug- und Druckbelastungen aufnehmen.

Herstellungskosten vs. Kauf

• Kalkulation von Lagerteilen: Glas- oder CF-basierte Lager sind oft teuer; komplette Kugellager zu drucken ist in der Praxis selten kosteneffizient; im RC‑Bereich wird daher häufig der Kauf fertiger Kugellager empfohlen.
• Wirtschaftliche Bewertung: Berücksichtigen Sie Materialpreise, Druckzeit, Nachbearbeitung und Lebensdauer der Bauteile. Bei hochpräzisen oder hochbelasteten Lagern kann der Fremdbezug wirtschaftlicher sein als der Eigendruck.

Diese Strategien zeigen, wie Materialwahl, Fertigungsformat, Baugröße und Konstruktionsprinzipien zusammenwirken, um RC‑Ersatzteile zuverlässig herzustellen. Der Fokus liegt darauf, eine praxisnahe Balance zwischen Festigkeit, Druckbarkeit und Kosten zu finden, wobei CF‑Verstärkungen in vielen Fällen die Leistungsfähigkeit erhöhen, zugleich aber spezifische Druck- und Nachbearbeitungsherausforderungen mit sich bringen.

Praxisbeispiele aus RC-Modellbau: Die 1:18-Kardanwelle aus PolyMax PLA Grau am Flsun Q5

Praxisziel

• Ziel ist die Herstellung einer funktionsfähigen Kardanwelle für 1:18‑Antriebe. Das 72 mm lange Teil besteht aus PolyMax PLA Grau und wird auf dem Flsun Q5‑Drucker gefertigt. Es demonstriert, wie filigrane Antriebskomponenten im 1:18‑Maßstab realisiert werden können.

Aufbau und Gelenke

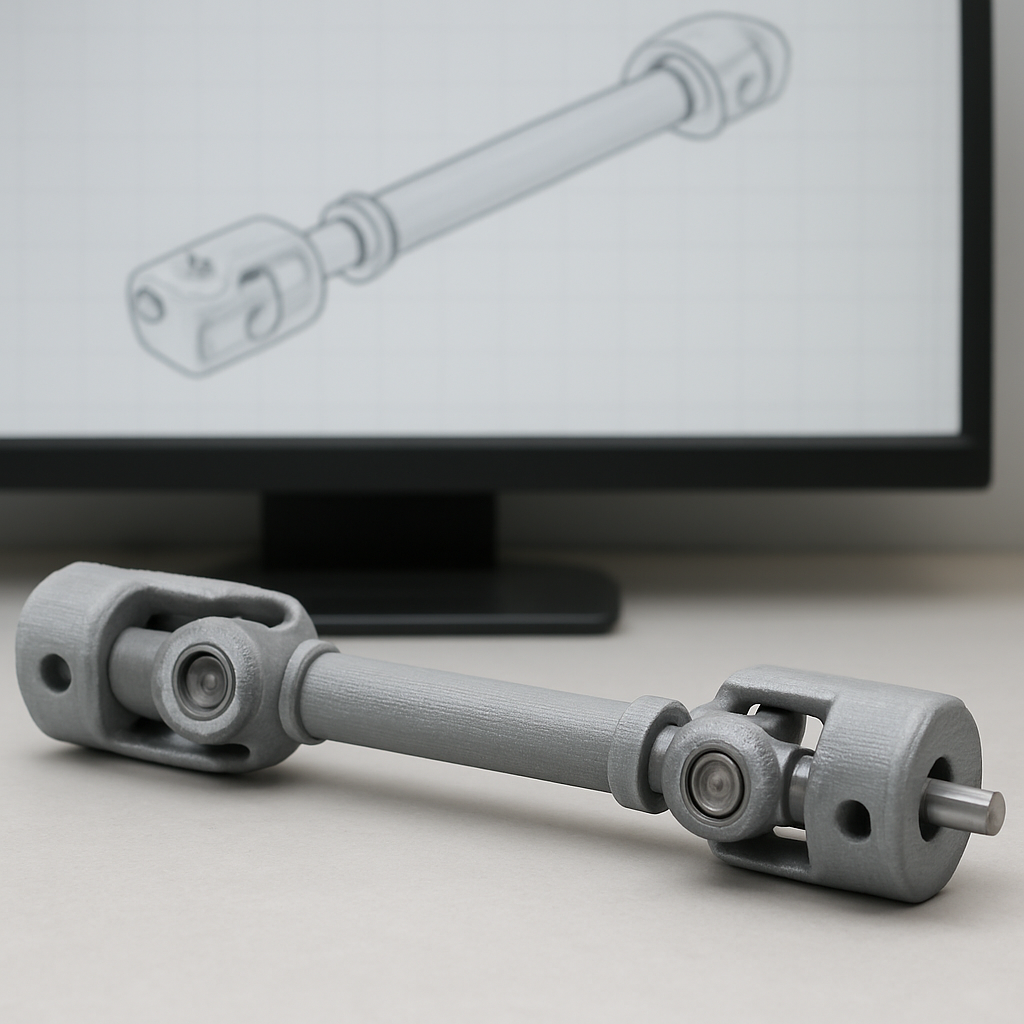

• Die Welle besteht aus zwei Gelenken Ø 6 mm, zwei Gelenken Ø 8 mm und zwei Stahlzylindern Ø 3 mm. Diese Gelenke ermöglichen eine realistische Bewegungsübertragung in der Welle.
• Die Baugruppe hat 72 mm Länge und bildet eine einsatzbereite 1:18‑Antriebskomponente. Die Materialkombination aus PolyMax PLA Grau und Stahlzylindern sorgt für Festigkeit bei moderatem Gewicht.

Konstruktionswerkzeuge

• Konstruiert wurde die Kardanwelle mit Fusion 360; das CAD‑Modell ermöglichte eine präzise Parametrisierung der Gelenke, Passungen und der Endverbindung.
• In einem ersten Test wurde ein One‑Piece‑Druck gefertigt; Lager wurden verbaut und verklebt, der zu erwartende Freibewegungseffekt blieb jedoch aus, da die Verbindungstellen blockierten.
• Die Erkenntnis aus dem frühen Versuch: Einzelteile im Ganzen zu drucken kann Passungsprobleme verursachen; für eine realistische Bewegung sind Freiflächen, korrekte Lagermontage und saubere Lagerabstände unverzichtbar.

Baufortschritt und Tests

• Der Endzustand ist installiert; in Tests erfüllt sie ihren Zweck, hält Sprünge im Gelände aus und bleibt funktionsfähig unter dynamischer Belastung.
• Kälte‑ bzw. Dauertests stehen noch aus, um Dauerbelastung und Temperatureinflüsse abzuschätzen.
• Kritische Lehren betreffen Passgenauigkeit und Schmierung: geringe Spielräume in den Lagern und eine geeignete Schmierung sind entscheidend, damit sich bewegliche Teile zuverlässig drehen und Verschleiß minimiert wird.

Fertigungs- und Material-Performance

• PolyMax PLA Grau gilt als stärker als herkömmliches PLA und bietet laut Anwenderberichten höhere Festigkeit.
• PolyMax PLA Grau ermöglicht deutlich höhere Druckgeschwindigkeiten, bis zu dem Maß, dass 3–4‑fache Druckgeschwindigkeiten im Praxisbetrieb erreicht werden können.
• Die Temperaturfestigkeit des Materials blieb bislang ungetestet, sodass aussagekräftige Aussagen zur Einsatztemperatur in direkter RC‑Belastung fehlen.

Praktische Erkenntnisse

• Materialwahl, Druckeinstellungen (insbesondere Druckgeschwindigkeit) und eine saubere Lagerung sind entscheidend, damit eine Kardanwelle im RC‑Alltag zuverlässig funktioniert.
• Die realistische Rentabilität hängt stark von der Bauteilkomplexität ab: Je komplexer ein Bauteil, desto stärker kann sich der 3D‑Druck als kosteneffiziente Lösung gegenüber herkömmlichen Fertigbauteilen etablieren — vorausgesetzt, die Bauteile halten konkreten Belastungen stand.
• Die Kombination aus Filamentfestigkeit, Passgenauigkeit und einer geeigneten Schmierung beeinflusst maßgeblich die Lebensdauer der Welle unter Geländeprüfungen.

Technische Details & Abmessungen

• Gesamtlänge der Kardanwelle: 72 mm.
• Druckmaterial: PolyMax PLA Grau.
• Drucker: Flsun Q5.
• Gelenkgrößen: zwei Gelenke mit 6 mm Durchmesser, zwei Gelenke mit 8 mm Durchmesser.
• Verbindungselemente: zwei Stahlzylinder mit einem Durchmesser von 3 mm.
• Zustand nach dem Enddruck: installiert, getestet; belastbar unter Sprüngen. Weitere Langzeittests ausstehend.

Lagerung & Kugellager-Experimente

• Bisher ist es dem Anwender nicht gelungen, funktionsfähige Kugellager zu drucken; zwei Versuche scheiterten.
• Ein früheres Vorhaben sah den Bau eines kompletten Kugellagers mit Metallkugeln vor, unter anderem im Kontext einer Magnetkupplung in einem Wasserfahrzeug, um den Motorraum zu trennen.
• Ein extern gezeigtes Video verdeutlicht den hohen Aufwand und die Komplexität beim Versuch, MO‑Lager selbst zu fertigen.
• Die Kosten‑ und Aufwandbetrachtung legt nahe, dass der Druck von Kugellagern oft teurer und zeitintensiver ist als der Erwerb handelsüblicher Kugellager, was Praxisentscheidungen beeinflusst.

Material- und Bearbeitungseigenschaften im RC-Modellbau

• PLA wird im Funktionsmodellbau auch kritisch gesehen, doch PolyMax PLA Grau wird als stärker und robuster beschrieben als konventionelles PLA.
• Im Vergleich zu ABS liegt PolyMax PLA Grau in bestimmten Festigkeitswerten überlegen, nähert sich in der Praxis aber nicht zwingend PA/Nylon/CF an.
• Für größere Ansprüche an Festigkeit kann Metall-/Messingtechnik oder kohlefaserverstärkte Materialien zunehmend eine Rolle spielen, insbesondere wenn langlebige Antriebsteile gefordert sind.
• Die Druckleistung von PolyMax PLA Grau auf dem Flsun Q5 wird als praktikabel beschrieben, wobei die maximale Druckgeschwindigkeit im Praxisbetrieb deutlich über herkömmlichem PLA liegen soll.

Praktische Tipps und Learnings

• Eine saubere Lagerung, korrekte Passungen und eine geeignete Schmierung sind unverzichtbar, um die Lebensdauer der Kardanwelle zu sichern.
• Vor dem Einsatz im RC‑Alltag empfiehlt sich eine gezielte Belastungsprüfung der Gelenke, insbesondere an den Verbindungsstellen, sowie ein behutsamer Kälte‑ und Langzeittest.
• Die Materialwahl sollte stets in Abhängigkeit von Bauteilkomplexität, gewünschter Festigkeit und realistischer Belastung erfolgen; nicht jedes 3D‑Druckteil eignet sich gleichermaßen für harte Einsatzbedingungen.

Ausblick & Learnings

• Die 1:18‑Kardanwelle dient als pragmatisches Praxisbeispiel, wie Filamentdruck im RC‑Modellbau nutzbringend eingesetzt werden kann, wenn Passgenauigkeit, Schmierung und Bauteilkomplexität aufeinander abgestimmt sind.
• Zukünftige Projekte könnten weitere 1:18‑Antriebsteile umfassen, mit Fokus auf robustere Lagervarianten, alternativen Werkstoffen oder zusätzlichen Verstärkungen, um dauerhafte Treiberteile für Geländeeinsätze zu liefern.
• Der Mix aus Fusion 360‑Konstruktion, PolyMax PLA Grau und präziser Gelenkführung zeigt eine praktikable Route, um komplexe Funktionsbauteile im Heimanwender‑Umfeld herzustellen — wobei kontinuierliche Tests und Validierung unabdingbar bleiben.

Konstruktionsprinzipien für Belastbarkeit: Wandstärken, Rippen, Orientierung und Materialwahl

Ziel dieses Kapitels ist es, grundlegende Prinzipien zu vermitteln, wie 3D‑gedruckte RC‑Ersatzteile belastbarer werden. Es geht um konstruktive Entscheidungen, die sich direkt auf Festigkeit, Verformungsverhalten und Langzeitstabilität auswirken. Die folgenden Punkte greifen eng ineinander: Materialwahl, Geometrie, Druckstrategie und Orientierung im Bauraum.

Grundregel: Mehr Perimeter- und Infill-Strategien steigern die Festigkeit

• - Grundsätzlich gilt: Je mehr Umfänge (Perimeter) ein Bauteil hat, desto besser verteilt sich die Belastung über die Bauteiloberfläche.
• - Infill-Muster erhöhen die Kontinuität der Lastabtragung; eine höhere Massenträgheit der Wandstrukturen reduziert Scher- und Biegebeanspruchungen.
• - Praktisch bedeutet das für RC-Teile: In kritischen Bereichen empfiehlt sich ein dichteres Infill (idealerweise 100% Infill in stark belasteten Zonen) – je nach Komplexität und Geometrie kann auch 60–90% sinnvoll sein, um Gewicht zu kontrollieren.
• - Vorsicht: Mehr Infill erhöht Printzeit, Materialverbrauch und Gewicht; eine sinnvolle Verteilung von Umfängen und Infill ist daher Teil eines ganzheitlichen Konzepts statt eine reine Mehr-Optionen-Strategie.

Orientierung im Druck: Z-Richtung schwächer beachten

• - Die Z-Richtung (Schichtauflage) bleibt oft der Schwachpunkt: Laminationsschichten brechen leichter, wenn Lasten quer zur Schichtrichtung auftreten.
• - Achsen- und Zahnstellerstrukturen sollten so orientiert werden, dass Hauptlasten in die XY‑Ebene aufgenommen werden. Das bedeutet: Wägen Sie Belastungspfade so ab, dass die größten Momente horizontal verteilt werden.
• - Komplizierte Geometrien erfordern eine bewusste Orientierung: Gelenkbereiche, Passungen oder Passformflächen sollten so gedruckt werden, dass Drucklinien keine kritischen Schwachstellen in hochbelasteten Bereichen erzeugen.
• - Allgemein gilt: Vor dem Drucklayout eine Belastungsanalyse der Bauteilgeometrie durchführen und Orientierung gezielt festlegen statt willkürlich zu drucken.

Wandstärken und Rippen: Strukturelle Verstärkung gezielt einsetzen

• - Wandstärken sollten dort konstruktiv erhöht werden, wo Biege- oder Torsionsmomente auftreten. Eine zu dünne Wand begünstigt Dehnung und Verformung unter Last.
• - Rippen verteilen Momente und erhöhen die Steifigkeit, ohne das Volumen in unverhältnismäßiger Weise zu erhöhen. Dichte, Platzierung und Verbindung zu Kernstrukturen (Knotenpunkte) sind dabei kritisch.
• - Innenstrukturen profitieren besonders von Rippen: Sie erhöhen Festigkeit, reduzieren Durchbiegung und verbessern Lastpfadführung, ohne das Teilgewicht massiv zu erhöhen.
• - Wichtige Designregeln: Rippenrandungen sanft filletieren, klare Kontaktflächen zu Hauptwänden schaffen, Rib‑Höhen so dimensionieren, dass sie Verwindungen entgegenwirken, und Stützungen dort platzieren, wo Materialschwächungen auftreten.
• - Technische Praxis: Berücksichtigen Sie beim Rippen‑Design auch Wartungs- und Spielräume für Passungen; zu enge Radien können Stresskonzentrationen erzeugen, zu große Ribben erhöhen das Gewicht unnötig.

Materialwahl je nach Anwendung: Stärken und Grenzen der Filamente

• #### Nylon CF (Nylon mit Carbonfasern)
• Hohe Festigkeit und Steifigkeit, insbesondere in Zahnrädern, Stoßstangen und Lastpfaden.
• Drucktechnisch anspruchsvoll: trockene Lagerung des Filaments, beheizter Bauraum, optimale Umgebungsbedingungen erforderlich.
• Feuchtigkeitsempfindlich; Trockenlogistik und gezielte Wärmebehandlung verbessern die Performance.

• #### CF-ABS (kohlenstofffaserverstärktes ABS)
• Bietet einen guten Kompromiss aus Festigkeit, Steifigkeit und Druckbarkeit.
• Weniger anspruchsvoll als reines Nylon CF; gute Wärmebeständigkeit, geringeres Verzugspotenzial als PC‑ABS.
• Eignet sich gut für Gehäuse, Trägersysteme und Bauteile mit moderater Hitzeeinwirkung.

• #### PETG-CF (PETG carbonfaserverstärkt)
• Druckfreundlicher als Nylon CF, bessere Haftung, geringeres Verzugspotenzial.
• Mechanisch stark, eignet sich gut für Gehäusebauteile, Schutzelemente und lastentragende Strukturen.
• Erfordert dennoch Tests, da Faserverstärkung das Verhalten in der Schichtbindung verändert.

• #### PC-Varianten (z. B. PC-CF, PC-ABS)
• Sehr dimensionsstabil, gute Temperaturenbeständigkeit, jedoch kostenintensiv und anspruchsvoll zu drucken.
• Pauschal empfohlen, wenn Bauteile hohen Temperatur‑ oder Verformungsbelastungen ausgesetzt sind und eine Dimensionsstabilität maßgeblich ist.
• Diskutiert wird, dass CF‑Varianten oft bessere mechanische Eigenschaften liefern, aber die Druckprozesse komplexer machen.

• #### Allgemeine Hinweise zum Materialmix
• PC‑Varianten liefern Dimensionsstabilität, sind aber teurer.
• CF‑Varianten erhöhen die Steifigkeit, erhöhen aber Druck- und Nachbearbeitungsaufwand.
• ABS‑/ASA‑Optionen bieten Wärmebeständigkeit und geringeren Verzug, eignen sich gut für Gehäuse und passgenaue Baugruppen.
• PETG‑CF vereint Druckfreundlichkeit mit Festigkeit, benötigt aber systematische Tests vor Seriennutzen.

SLS PA12 als Alternative: Pulverbetten- oder CF-PA12

• - PA12 (Nylon) per Pulverbetten‑Verfahren (SLS) bietet robuste mechanische Eigenschaften, hohe Zähigkeit und gute Formstabilität.
• - CF‑PA12‑Varianten liefern zusätzliche Festigkeit, können aber deutlich teurer sein und spezialisierte Ausrüstung verlangen.
• - Geeignet bei komplexen Geometrien oder sicherheitskritischen Bauteilen, bei denen FDM‑Teile an Leistungsgrenzen stoßen.
• - Berücksichtigen Sie hier Kosten, Verfügbarkeit und Nachbearbeitungsanforderungen; SLS‑Prozesse sind oft weniger anfällig für Warping, benötigen aber spezialisierte Infrastruktur.

Praxis-Tipp: Richtige Material- und Geometrie-Kombination für typische RC-Komponenten

• - Zahnräder und Stoßstangen: Nylon CF ist oft ideal, erfordert aber trocken gelagerte Filamente und einen beheizten Bauraum; die hohen Festigkeiten in der Z‑ und Biegebelastung zahlen sich aus.
• - Gehäusekomponenten: ASA, ABS, PC‑ABS oder PC‑CF bieten bessere Wärmebeständigkeit und Minimierung von Verformung; eignen sich für Bauteile, die Hitzeentwicklung oder bleibende Verformung erwarten.
• - Innenstrukturen und wichtige Montagestrukturen: Rippen und verstärkte Wandabschnitte helfen, Lastpfade zu stabilisieren, ohne zusätzliches Gewicht aufzutragen.
• - Komplexe oder sicherheitskritische Bauteile: Eine SLS PA12‑Option kann sinnvoll sein, wenn erhöhte Festigkeit und Dimensionsstabilität erforderlich sind und das Budget dies zulässt.

Abschlussbetrachtung: Durchdacht planen, testen, verifizieren

• - Die kombinierte Wirkung von Wandstärken, Rippen, Orientierung und Materialwahl bestimmt die realen Belastbarkeitsergebnisse eines RC‑Teils stärker als jede einzelne Komponente für sich.
• - Vor dem Druck komplexer Bauteile eine Belastungsanalyse durchführen, Orientierungen prüfen, Prototypen testen und gezielt Material‑ bzw. Geometrievarianten vergleichen.
• - Praktische Rahmensetzung: Für Zahnräder und Stoßstangen ist Nylon CF oft ideal, braucht Trockenlogistik und beheizten Bauraum; für Gehäusekomponenten bieten ASA/ABS, PC‑ABS oder PC‑CF eine gute Balance aus Wärmebeständigkeit, Formstabilität und Verarbeitbarkeit.

Dieses Konstruktionsprinzip bildet eine praktische Grundlage, wie RC‑Ersatzteile nicht nur gedruckt, sondern belastungsgerecht ausgelegt werden können – mit Blick auf Festigkeit, Verformungsreserven und langfristige Zuverlässigkeit im Einsatz.

Arbeitsablauf und Kundensupport: Anfrage, Angebot, Versand und Qualität

Kundenschnittstelle

• Kundenzugang und Erstkontakt: Anfragen zu Sonderteilen erfolgen über eine zentrale 3D‑Ansprechadresse. Der Shop positioniert sich als Anbieter von 3D‑gedruckten Teilen, die neben dem Modellbau auch individuelle Kundenvorstellungen berücksichtigen. Euren speziellen Wunsch sendet ihr an die zentrale Kontaktadresse, damit die Abwicklung fachgerecht beginnen kann. Die direkte Ansprache ermöglicht eine schnelle Zuordnung der Anfrage zu passenden Ressourcen und Partnern.
• Vertrauensbasis und Kommunikation: Die Kommunikation ist eng und serviceorientiert. Von Beginn an stehen Transparenz, Rückfragen und Nachsteuerungsmöglichkeiten im Fokus, damit Kundinnen und Kunden wissen, welche Optionen bestehen und wie der Ablauf aussieht.

Angebotsprozess

• Kostenfreies, unverbindliches Angebot mit Lieferzeit: Für Anfragen erstellen wir zeitnah ein kostenfreies, unverbindliches Angebot mit realistischer Lieferzeit.
• Spezifikationen für die Umsetzung: Die konkreten Spezifikationen werden in Skizzen, Zeichnungen, 3D‑Daten (DXF oder STEP) oder Musterteilen festgehalten, je nach Komplexität zur exakten Fertigungsplanung.
• Konkretisierung der Anforderungen: Materialien, Oberflächen, Farben und weitere Detailwünsche werden in der Angebotsphase besprochen, damit Kosten, Laufzeit und Qualitätsniveau realistisch eingeschätzt werden. So entstehen keine Überraschungen oder Missverständnisse.

Versand- und Servicebedingungen

• Versandkosten in Deutschland: Der Versand innerhalb Deutschlands erfolgt zu einer einheitlichen Gebühr, was die Budgetplanung erleichtert.
• Rückgaberecht: Es besteht ein festgelegtes Rückgaberecht; Kundinnen und Kunden haben bei Unzufriedenheit oder Abweichungen eine faire Rückgabemöglichkeit.
• Supportstruktur: Eine 24/7‑Support‑Hotline bietet kontinuierliche Unterstützung. Zusätzlich gelten feste Servicezeiten, damit Anfragen persönlich bearbeitet werden. Die regulären Öffnungszeiten decken Mo–Fr ab und schließen Samstage ein, um unterschiedliche Terminpläne zu berücksichtigen.
• Serviceorientierte Begleitung: Neben der telefonischen Erreichbarkeit gibt es klare Wege, wie Fragen, Änderungswünsche oder Drift‑Reports zeitnah adressiert werden. Die Servicekultur zielt darauf ab, Prozesse nachvollziehbar und nutzerfreundlich zu gestalten.

Abwicklung der Anfragen

• Anforderungsdaten pro Anfrage: Für jede Anfrage werden Materialien, Abmessungen, Farben und Oberflächen detailliert festgelegt, um eine individuelle Spezifikation für die Produktion zu schaffen.
• Dateiformate und Abmessungen: 3D‑Druckdateien können im STEP‑ oder STL‑Format eingereicht werden, was breite Kompatibilität sicherstellt. Die maximale Bauteilgröße liegt bei 250 mm pro Seite.
• Weitere Prozessschritte: Falls nötig können Musterteile oder Prototypen als Referenz dienen, um Passgenauigkeit, Funktion und Oberflächenqualität vor der Serienproduktion zu prüfen. Dadurch werden Nacharbeiten minimiert und die Zufriedenheit erhöht.

After-Sales und Vertrauen

• Flexibilität und Individualisierung: Die Kommunikation betont die Flexibilität 3D‑gedruckter Teile und die Realisierbarkeit individueller Wünsche. Der Shop unterstützt Kundinnen und Kunden durch enge Kommunikationswege, sodass Änderungswünsche auch während der Umsetzung berücksichtigt werden.
• Transparente Nachbetreuung: Die Nachbetreuung folgt einer offenen Feedback‑Kultur. Kunden erhalten Informationen zu Fortschritt, Anpassungen und dem Fertigstellungstermin, wodurch Vertrauen entsteht.

Risiko- und Qualitätsmanagement

• Externe Herstellung und realistische Erwartungen: Da individuelle Drucke von externen Anbietern stammen, sollten Kundinnen und Kunden realistische Erwartungen bezüglich Festigkeit, Oberflächenqualität und Haltbarkeit haben. Diese Klarheit verhindert überzogene Anforderungen und hilft bei der korrekten Einordnung der Anwendungszwecke.
• Eignung für Kleinserien und Prototypen: Kleinserien und Prototypen eignen sich besonders, um Funktionsprinzipien zu testen, Materialien zu erproben und das Endprodukt vor einer größeren Fertigung zu validieren.
• Material- und Prozessabhängigkeiten: Die Qualität hängt maßgeblich von Materialwahl, Druckparametern und Oberflächenbearbeitung ab. Durch gezielte Abstimmung dieser Faktoren lassen sich Optimierungspotenziale realisieren, während Sicherheits- und Leistungsanforderungen berücksichtigt werden.

Zusammenfassend bietet der Arbeitsablauf eine klare, schrittweise Struktur: Kontaktaufnahme über eine zentrale 3D‑Ansprechadresse, kostenfreies Angebot mit Lieferzeit, präzise Spezifikationen per Skizzen/Dateien/Musterteile, faire Versandbedingungen und eine enge After‑Sales‑Betreuung. Das Risiko‑ und Qualitätsmanagement erinnert daran, dass individuelle Drucke aus externen Quellen stammen und realistische Erwartungen notwendig sind, wobei Kleinserien‑ und Prototypen‑Anwendungen besonders geeignet sind. Der Fokus liegt auf transparenter Kommunikation, flexibler Umsetzung und einer verantwortungsvollen Haltung gegenüber Materialwahl und Fertigung.

Grenzen, Alternativen und Zukunftsperspektiven: Kugellager, Metallteile und SLS PA12

Kugellager-Druck: Herausforderungen, Kosten und Praxisrelevanz

• Status: Funktionsfähige Kugellager aus Druckprozessen bleiben derzeit problematisch. Zwei Druckversuche scheiterten; ein Lager mit Metallkugeln wurde in Erwägung gezogen, zeigte in der Praxis jedoch unzulängliche Beweglichkeit.
• Praxisrelevanz: Im RC‑Bereich dominiert oft die pragmatische Lösung: fertige Kugellager zu kaufen, um Zuverlässigkeit, Reproduzierbarkeit und Wartungsfreundlichkeit sicherzustellen. Der Druck von Kugellagern bleibt damit häufig ein Kosten‑ und Komplexitätsargument.
• Kosten‑Nutzen‑Abwägung: Der Aufwand, hochwertige Druck‑Kugel‑ oder ‑Lagersysteme zu realisieren, liegt oft über dem Preis fertiger Lager, insbesondere bei exakter Einpassung von Toleranzen, Laufruhe und Lagerspielen. In vielen Fällen lohnt sich der Kauf fertiger Kugellager finanziell und zeitlich deutlich.
• Lager‑Charakteristika: Selbst theoretisch funktionsfähige gedruckte Lager zeigen in der Praxis Limitierungen bei Spiel, Reibung, Wärmeaufnahme und Materialermüdung. Gedruckte Lager bieten Lernpotenzial und Prototyping‑Vorteile, stoßen aber an klare Grenzen, sobald Dynamik, hohe Lasten oder lange Lebensdauer gefordert sind.

Magnetkupplungen: Dynamische Grenzen an Beispiel Wasserfahrzeuge

• Status: Experimente mit Magnetkupplungen in Wasserfahrzeugen zeigten, dass Magnete zu schwach sind, um die notwendige Kraft zuverlässig zu übertragen.
• Impuls für die Praxis: Solche Versuche verdeutlichen die Limitationen von Druckkomponenten in dynamischen Anwendungen, in denen Lastpfade, Kopplungen und Kräfte präzise und konstant wirken müssen.
• Schlussfolgerung: Für Anwendungen mit hohen Lasten, Stoßbelastungen oder feinen Regelungen erscheinen Druckkomponenten oft nicht ausreichend robust. Hybridlösungen oder mechanische Kopplungen aus Metall bleiben in vielen Fällen die sicherere Wahl, besonders wenn Zuverlässigkeit und Wiederholbarkeit im Vordergrund stehen.

Materiallandschaft: Von CF-Nylon bis PA12 (SLS) und PC/PC-CF

• CF-Nylon (Nylon CF): CF‑verstärktes Nylon ist grundsätzlich geeignet, gilt aber als anspruchsvoll zu drucken. Es benötigt trockene Lagerung, beheizten Bauraum und sorgfältige Prozessführung, um Verzug und Feuchtigkeitsaufnahme zu minimieren. Das Potenzial liegt in hohen Festigkeiten und guter Ermüdungsleistung, doch Rüstzeit und Druckstabilität sind kritisch.
• PETG-CF: Carbonfaser‑verstärktes PETG kann eine gute Balance aus Druckbarkeit und mechanischer Stabilität bieten. Es ist oft druckerfreundlicher als reines CF‑Nylon, erfordert aber eigene Tests zur Verifikation von Ermüdung, Wärmeverhalten und Maßhaltigkeit.
• PA12 (SLS): PA12 in SLS‑ oder Pulverbetten‑Verfahren bietet robuste, zyklusfeste und spritzwassergeschützte Ergebnisse. SLS PA12 ist robust, aber kostenintensiver und aufwendig in der Handhabung; eine gute Alternative für Bauteile mit hohen Belastungen in offenen Lastpfaden.
• PC/PC-CF: PC‑basierte Filamente (insbesondere mit CF‑Verstärkung) liefern gute Steifigkeit, Dimensionsstabilität und Hitzebeständigkeit. Sie sind allerdings drucktechnisch anspruchsvoller, teurer und benötigen oft spezielle Düsenausstattungen sowie Kalibrierungen.
• CF-ABS als Balance: CF‑ABS (carbon‑faserverstärktes ABS) bietet eine pragmatische Balance aus Verarbeitbarkeit, Kosten und Festigkeit. Für Anwendungen, bei denen ABS‑ähnliche Eigenschaften gewünscht sind, aber höhere Steifigkeit nötig ist, kann CF‑ABS eine sinnvolle Wahl darstellen.
• Materialkombination: Es gibt kein Allheilmittel. Die Materialwahl hängt vom konkreten Bauteil, den erzielbaren Toleranzen, der erwarteten Lebensdauer sowie den Kosten‑ und Verarbeitungsrahmenbedingungen ab. Eine fundierte Materialdatenlage und praxisnahe Tests sind unverzichtbar, bevor man sich für eine bestimmte Filterkombination entscheidet.

Lebensdauer, Umwelt und Stabilität: Temperatur, UV und Langzeitverhalten

• PLA und Umwelt: PLA verformt sich bei höheren Temperaturen; die UV‑Beständigkeit von PLA ist begrenzt, was unter freiem Himmel zur Degradation führen kann. Langzeitstabilität in offenen Umgebungen muss geprüft werden; bei Bedarf Schutzschichten oder Materialwechsel.
• Langzeitstabilität im RC‑Einsatz: In offenen Umgebungen sollten Bauteile durch geeignete Beschichtungen oder den Einsatz robusterer Materialien gegen UV‑, Hitze‑ und Feuchtigkeitseinflüsse geschützt werden.
• Schutz‑ und Oberflächengestaltung: Gezielte Schutzschichten oder Beschichtungen können die Lebensdauer erhöhen, insbesondere für filigrane Strukturen, Knotenpunkte oder stark belastete Flächen.
• Wartungsaspekte: Gedruckte Komponenten zeigen tendenziell größere Schwankungen in der Lebensdauer gegenüber industriell gefertigten Metallteilen; regelmäßige Inspektion, Austauschbauteile und klare Wartungspläne sind sinnvoll.

Design-Strategien für die Praxis: Wandstärken, Rippen und more

• Wandstärken, Rippen, Verstärkungen: Zentral bei Konstruktionen mit CF‑ oder PA12‑Filamenten ist eine durchdachte Wandstärkengestaltung plus gezielte Verstärkungen. Rippen an kritischen Lastpfaden erhöhen Steifigkeit, ohne unnötig Gewicht zu erhöhen.
• Materialbasierte Basismodelle: PC‑Blend gilt als robustes Basismaterial; PC‑Blend Carbon Fiber bietet eine fortgeschrittene Option, wenn höhere Temperaturstabilität und Dimensionsstabilität gefordert sind.
• Ganzheitliche Konstruktionsprinzipien: Bauteile so gestalten, dass sie Zug‑ und Biegebelastungen gezielt aufnehmen können. Wandstärken und Verstärkungen dort konzentrieren, wo Belastungsschwerpunkte entstehen.
• 3D‑Sets‑Feedback: Empfehlungen aus der Praxis weisen darauf hin, PC‑Blend als solides Basismaterial zu nutzen, PC‑Blend Carbon Fiber für anspruchsvollere Bauteile in belasteten Bereichen zu wählen und CF‑Nylon/PA12 gezielt dort einzusetzen, wo Festigkeit und Ermüdungsresistenz kritisch sind.

Zukunftsaussichten: Hybridmodelle, iterative Tests und kosteneffiziente Prototypen

• Kombination aus maßgeschneiderten 3D‑Druck‑Teilen und präzisen Metallkomponenten: Die Zukunft liegt in hybriden Ansätzen, bei denen kritische Lastpfade aus Metallteilen realisiert werden, während leichtere, komplexe Geometrien durch 3D‑Druck ergänzt werden.
• Bessere Materialdatenlage: Eine umfassendere Datenbasis zu mechanischen Eigenschaften, Temperaturverhalten, Feuchtigkeitsresistenz und Langzeitstabilität erleichtert Fundentscheidungen in der Praxis.
• Verbesserte Drucktechniken: Höhere Auflösung, stabilere Reproduzierbarkeit, bessere Oberflächenqualität und verlässlichere Toleranzen eröffnen neue Möglichkeiten, robuste RC‑ Komponenten zu fertigen.
• Hybridprozesse: Verbindungen zwischen gedruckten Bauteilen und etablierten Metall- oder Legierungsteilen ermöglichen Leichtbau mit ausreichender Lastaufnahme, ohne Kompromisse bei Steifigkeit oder Haltbarkeit eingehen zu müssen.
• Iteratives Prototyping: Durch schnelle Prototypen, Tests und Optimierungen bleiben Entwicklungskosten überschaubar, während man gleichzeitig die Leistungsfähigkeit der RC‑Modelle schrittweise erhöht.

Diese Perspektiven verdeutlichen: Die Grenze des Druckers liegt dort, wo Lastpfade, Lebensdauer und Umweltbedingungen echte Zuverlässigkeit verlangen. Durch gezielte Materialwahl, durchdachtes Design und pragmatische Hybride lässt sich die Robustheit von RC‑Modellen signifikant erhöhen – ohne die iterative Prototypenphase zu vernachlässigen.

Fazit

RC‑Ersatzteile aus dem 3D‑Druck eröffnen im Modellbau neue Freiheiten: maßgeschneiderte Gehäuse, Zahnräder oder Gelenke, die exakt zu den vorhandenen Anforderungen passen. Doch der Weg zur belastbaren Praxis führt durch Materialwahl, Geometrie, Druckstrategie und Nachbearbeitung. CF‑Verstärkungen steigern Festigkeit und Steifigkeit, bringen aber höhere Anforderungen an Verarbeitung, Feuchtigkeitsschutz und Oberflächenfinish mit sich. Nylon CF und CF‑ABS liefern in vielen Bereichen eine vernünftige Balance aus Haltbarkeit und Druckfreundlichkeit, PA12‑SLS bietet Vorteile bei komplexen Lastpfaden, PC‑/PC‑CF stabilisieren Temperaturverhalten und Passgenauigkeit. Ebenso entscheidend sind Wandstärken, Rippenführung, Orientierung im Bauraum sowie geeignete Passungen und Schmierung. Feuchtigkeit, Temperaturwechsel und Maßhaltigkeit bestimmen oft, ob ein Prototyp in der Praxis über Wochen zuverlässig läuft oder nach kurzen Belastungen nachgibt.

Das Fazit lautet: Druckkomponenten im RC‑Bereich machen nur dann wirklich Sinn, wenn Planung, Tests und Realbedingungen Hand in Hand gehen. Beginnen Sie mit weniger kritischen Teilen, validieren Sie Passungen, schmieren Sie bewegliche Verbindungen und prüfen Sie Langzeitverhalten unter realen Bedingungen. Zukunftspotenzial liegt in hybriden Ansätzen, intensiver Materialdatenlage und iterativem Prototyping, das schnelle, kosteneffiziente Serienreife ermöglicht. So lassen sich robuste, individuelle Lösungen schaffen, die dem Gelände standhalten – ohne auf die Flexibilität des 3D‑Drucks zu verzichten.
