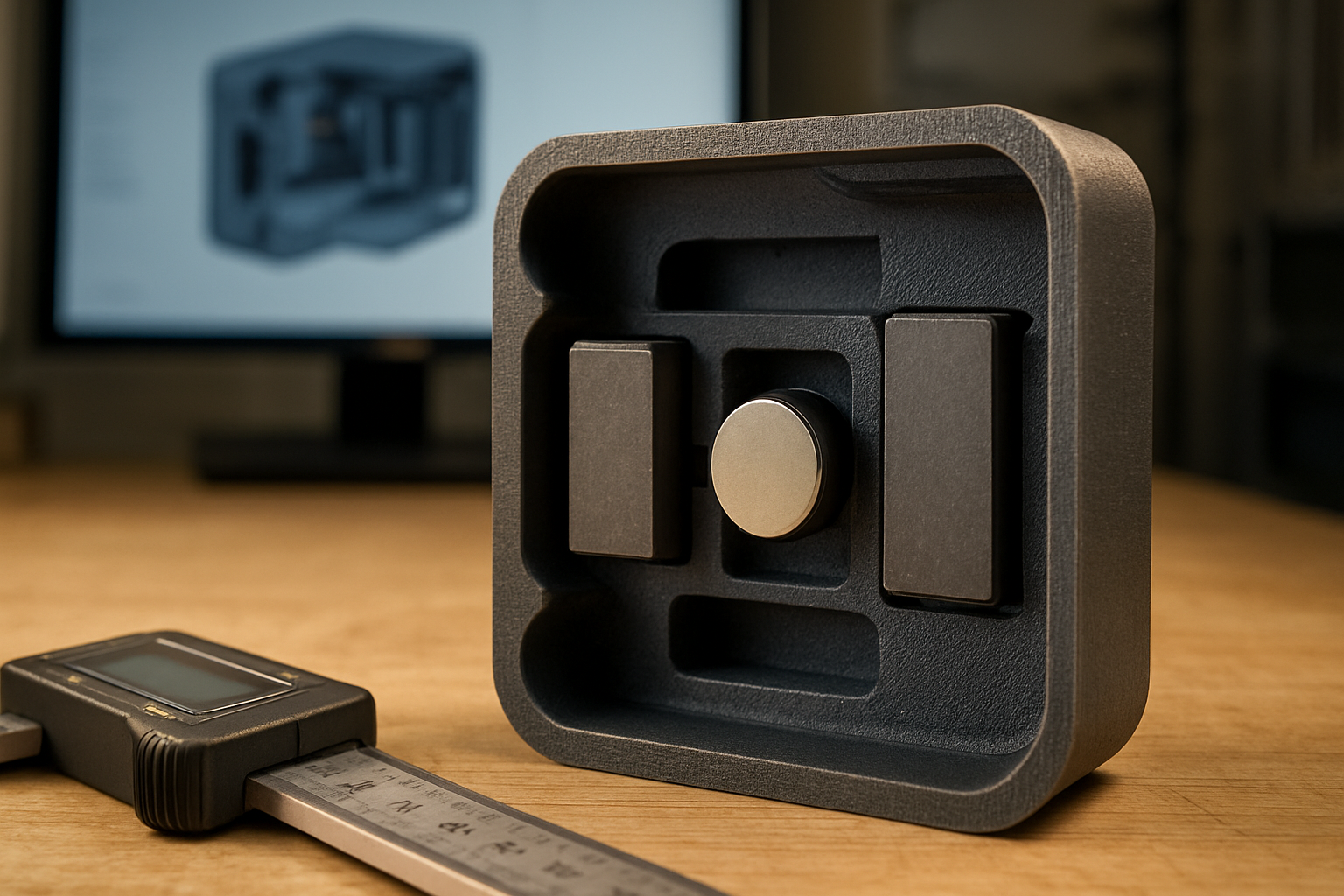

Magnete im 3D-Druck integrieren: Typen, Design, Praxis

Was wie ein kleines Hardware-Detail wirkt, entscheidet oft darüber, was am Ende zusammenhält: Der scheinbar unscheinbare Magnet im 3D-Druck-Objekt muss Kraft, Präzision und Temperaturschwankungen aushalten – und das bei jedem Layerwechsel. In dieser Ausgabe tauchen wir tiefer ein in die drei Kerndimensionen: Welche Magnettypen sich in der additiven Fertigung eignen, wie man Platz, Passform und Polarität so koordiniert, dass eine Baugruppe wirklich funktioniert, und welche Lektionen aus Praxis, Slots und Druckparametern entstehen. Von Neodym bis Ferrit, von horizontaler bis verticaler Anordnung, vom CAD-Slot bis zur Oberflächenbeschichtung – der Leitfaden zeigt, wie Magnete nicht nur eingesetzt, sondern systematisch in robuste, wiederholbare Druckprozesse integriert werden. Wer eine Verbindung jenseits ästhetischer Oberfläche sucht, findet hier Wegweiser für eine sichere, zuverlässige Magnetintegration im 3D-Druck.

Magneten-Typen, Größen und Materialauswahl

Die richtige Wahl von Magneten bildet eine zentrale Grundlage, um 3D-gedruckte Bauteile sicher, langlebig und ästhetisch sauber zu verbinden. Die Entscheidung hängt von Kraftbedarf, Budget, Temperaturumfeld und verfügbarem Bauraum ab. Im Folgenden erläutern wir die gängigsten Typen, Größenbereiche und sinnvolle Materialkombinationen.

Neodym-Magnete: Kraftpakete im Kleineren

Beliebtheit und Formfaktor: Neodym-Magnete sind die populärste Wahl im Bereich des 3D-Drucks. Sie bieten eine sehr hohe Haftkraft in kompakter Bauform.
Kennzeichnungen und Stärke: Bezeichnungen wie N35, N42, N52 geben Hinweise auf die Magnetstärke; je höher die Zahl, desto stärker der Magnet. Höhere Werte bedeuten in der Regel auch höheren Preis.
Wichtige Eigenschaften: Neodym-Magnete sind klein und effizient, aber spröde. Harte Stöße oder starkes Abprallen gegen andere Magnete können zu Absplitterungen führen. Sie sind hitzeempfindlich: Ab etwa 80 °C sinkt die Magnetkraft deutlich. Schutzkappen, Beschichtungen oder Gehäuse erhöhen Lebensdauer und Rostschutz.
Beschichtung und Korrosionsschutz: Nickelbeschichtung oder andere rostbeständige Varianten erhöhen die Lebensdauer in feuchter Umgebung oder Outdoor-Einsatz.

Ferritmagnete: Budgetfreundliche Alternative

Kosten und Leistung: Ferritmagnete liegen deutlich unter Neodym-Preisen und sind damit eine attraktive Alternative, wenn Budget eine Rolle spielt. Ihre Haftkraft ist deutlich geringer – im Durchschnitt zwei- bis siebenmal schwächer als bei Neodym.
Temperaturverträglichkeit: Ferritmagneten halten höhere Temperaturen besser aus als Neodym-Varianten, wodurch sie in Umgebungen mit Wärme besser funktionieren können.
Anwendungsfälle: Sinnvoll, wenn weder höchste Haltekraft noch extreme Temperaturbeanspruchung nötig sind, oder wenn mehrere Magnete kostengünstig zusammen eine gewünschte Wirkung erzielen sollen.
Zukunftssicherheit: Ferrit ist mechanisch robuster als Neodym in puncto Sprödigkeit; Risiken wie Bruch durch harte Kontakte treten weniger häufig auf.

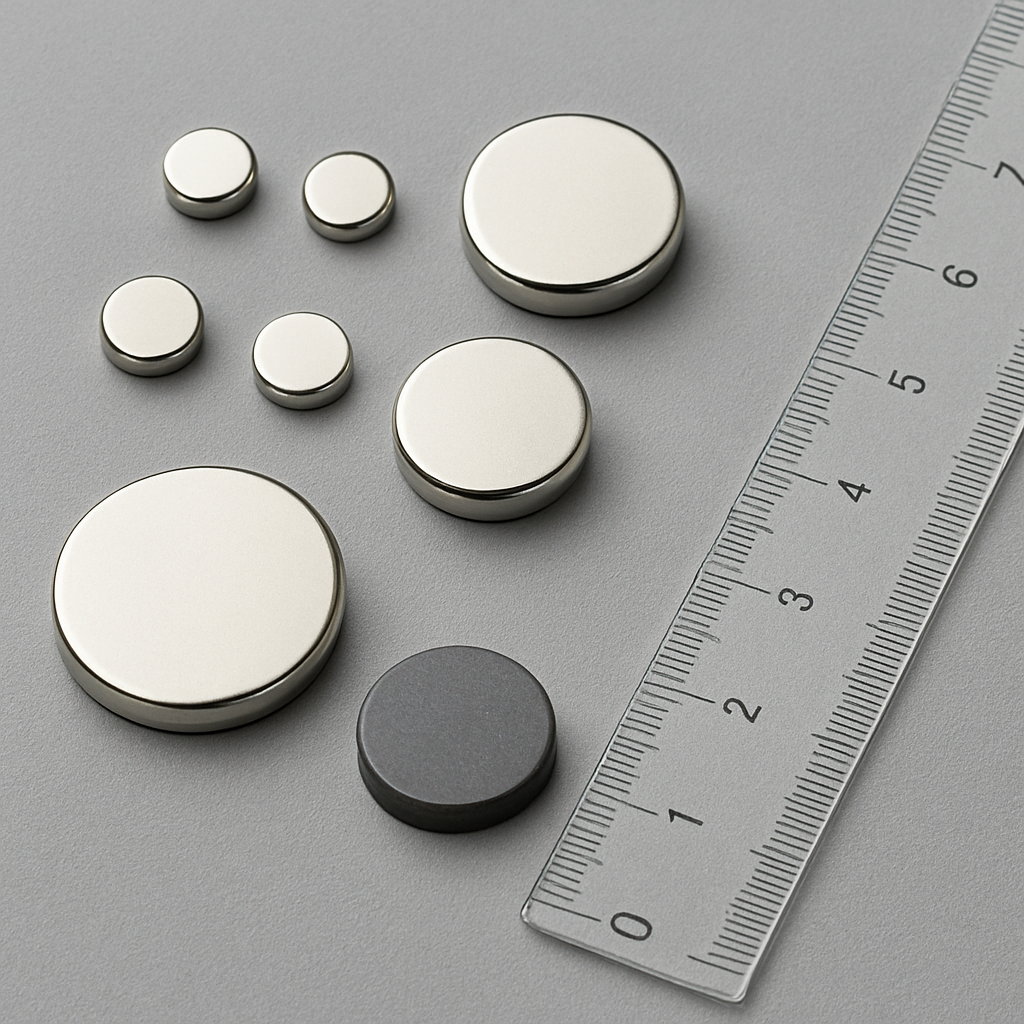

Größenübersicht: Welche Abmessungen passen zu welchem Einsatz?

Ø3 mm: Geeignet für leichte Türen, kleine Schlösser oder dezente Befestigungen.
Ø5 mm: Passend für kleines Spielzeug, einfache Mechanismen oder kompakte Halterungen.
Ø6–8 mm: Nützlich für Werkzeughalter, stabile Klemmungen oder moderate Halteflächen.
Ø10 mm oder größer: Erforderlich für Hochleistungsanwendungen wie Wandmontagen oder größere, belastete Verbindungen.
Zusammenhang von Größe und Kraft: Größere Magnete liefern mehr Haltekraft, kosten aber entsprechend mehr und erfordern mehr Platz im Bauteil. Die Wand- oder Gehäusestärke muss so ausgelegt sein, dass der Magnet zuverlässig sitzt und die Kraft übertragen wird.

Oberflächenbeschichtungen und Umwelteinflüsse

Nickelbeschichtung: Schützt Neodym-Magnete vor Korrosion und erhöht die Lebensdauer in feuchten Umgebungen.
Rostbeständige Varianten: In langanhaltender Feuchtigkeit, Outdoor-Umgebungen oder salzhaltiger Luft sind rostbeständige Ausführungen sinnvoll.
Wichtige Praxisregel: Wähle Beschichtung entsprechend der Einsatzumgebung und der erwarteten Lebensdauer der Anwendung; eine gute Passform im Magnet-Schlitz bleibt wichtiger als eine minimale Kostenersparnis.

Kosten- und Praxishinweise: Was zahlt sich wann aus?

Preisbeispiele: Zylindermagneten in der Größe 8 x 10 mm liegen oft deutlich unter 1 Euro pro Stück.
Elektrische bzw. stärkere Systeme: Elektromagnetische Lösungen wie 12 V, 3 kg oder 8 kg Magnet-Systeme kosten deutlich mehr und sind in der Regel für wiederverwendbare, stärker belastete Verbindungen vorgesehen.
Wahl der Ausführung: Die Entscheidung hängt vom konkreten Anwendungsfall ab: Leichte Scharniere oder Tür-Laschen erfordern oft kleinere Neodym- oder Ferrit-Magnete; Wandmontagen, schwere Halteflächen oder modulare Baugruppen verlangen möglicherweise stärkere Magnete oder Elektromagnete.
Kompromiss-Kalkül: Höhere Kraft geht oft mit höherem Preis, größerem Bauraum und erhöhter Beanspruchung von Gehäusen oder Wandflächen einher. Berücksichtige beim Design außerdem, dass größere Magnete tendenziell mehr Materialvolumen beanspruchen und das Bauteil schwerer machen.

Praktische Entscheidungslogik für das Design

Anwendungsbedarf klären: Liegt der Fokus auf einfache Montagen oder modularen, leicht lösbaren Verbindungen?
Kraftbedarf realistisch einschätzen: Nutze bei Bedarf mehrere kleine Neodym- oder Ferrit-Magnete statt eines einzelnen großen; oft ergibt sich so eine bessere Lastverteilung und eine robuste Verbindung.
Umweltbedingungen berücksichtigen: Outdoor oder Feuchtigkeit erfordern rostbeständige Varianten und gegebenenfalls zusätzlichen Schutz durch Gehäuse oder Abdeckungen.
Wandstärke und Bohrungen planen: Die Wand zwischen Magnet und Außenwand muss dünn genug sein, damit der Magnet wirkt, aber stark genug, damit er die Kraft sicher überträgt.
Kühleinsätze bedenken: Falls das Bauteil temperaturbeeinflusst wird (nahe Heizelemente oder lange Druckzeiten), berücksichtige die Wärmeempfindlichkeit von Neodym-Magneten.

Zusammengefasst bieten Neodym-Magnete enorme Haltekräfte im kleinen Formfaktor, sind jedoch kosten- und temperaturabhängig. Ferritmagnete liefern eine preisgünstige Alternative mit ausreichender Leistungsfähigkeit in vielen Alltagsanwendungen, insbesondere wenn Budget oder geringe Kraftbedarf im Vordergrund stehen. Die gängigen Größenordnungen Ø3, Ø5, Ø6–8 und Ø10+ decken eine breite Palette von Anwendungen ab, wobei größere Abmessungen deutlich mehr Haltekraft liefern – aber auch mehr Kosten und Raum benötigen. Eine Nickelbeschichtung erhöht die Beständigkeit gegen Korrosion, wodurch Neodym-Magnete auch in feuchter Umgebung verlässlicher funktionieren. Letztlich entscheidet der konkrete Anwendungsfall: Kraftbedarf, Umgebungsbedingungen, Platz und Budget legen die passende Magneten-Art, -Größe und -Beschichtung fest.

Integration-Design: Platzierung, Passform und Polung

Effektive Magnetintegration erfordert eine durchdachte Balance zwischen Platzierung, Passform und Polung. Dieser Abschnitt liefert praxisnahe Vorgaben zu Horizontal- oder Vertikal-Magnetanordnungen, Wanddicken um den Magneten, CAD-Slots und der zuverlässigen Festlegung der Polarität. Ziel ist eine saubere Haftung, robuste Bauteilverbindungen und eine wartungsfreundliche Umsetzung im 3D-Druck.

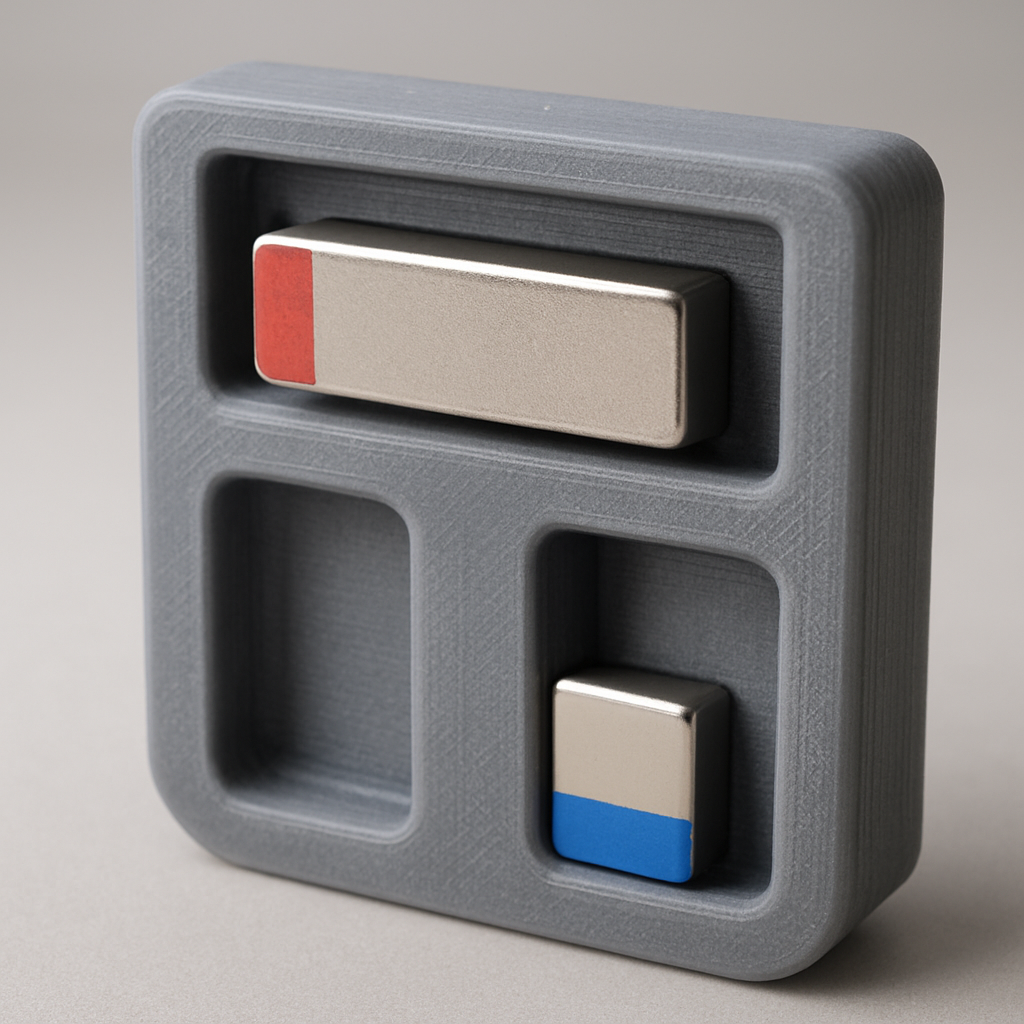

Horizontale und vertikale Magnetanordnung im Bauteil

Platzierung: Horizontal vs. Vertikal

Horizontal platziert: Diese Anordnung eignet sich besonders, wenn Verbindungen oberhalb oder unterhalb des Druckbereichs liegen sollen. Durch die horizontale Orientierung lässt sich die Kraft senkrecht zur Bauteilachse erzeugen, was oft eine intuitive Integration in flache Oberflächen ermöglicht.
Vertikal platziert: Hier sitzt der Magnet seitlich am Druckobjekt. Vertikale Magnete liefern dieselbe Haftkraft wie horizontale, wirken aber in eine andere Richtung. Diese Orientierung eignet sich, wenn die Verbindung eher seitlich ausgerichtet ist oder eine spezielle Kipp- bzw. Öffnungslogik umgesetzt werden soll.
In der Praxis bedeutet dies: Wäge die mechanischen Wegführungen deines Bauteils ab und wähle die Magnetorientierung so, dass der Öffnungs-/Schließmechanismus zuverlässig funktioniert, ohne dass Druckkräfte gegen den Magneten wirken.

Passform und Wandstärke: Balance finden

Die Wandstärke rund um den Magneten ist kritisch: Zu dünn führt zu Funktionsverlust, zu dick mindert die Kraftübertragung.
Grundregel: Wandstärken unter 1,5 mm sind zu vermeiden; gleichzeitig muss die Wandstärke ausreichend sein, damit der Magnet sicher gehalten wird.
Praktische Ansätze:
Plane eine Wandstärke im Bereich von 1,5 mm oder mehr, je nach Magnetgröße und Geometrie des Bauteils.
Berücksichtige Materialeigenschaften und Belastungen: Bei hohen Beanspruchungen oder dynamischen Verbindungen kann eine zusätzliche Verstärkung sinnvoll sein.
Prüfe Rundlauf, Eigenspannung und potenzielle Verformungen durch Temperaturzyklen, damit die Kraftübertragung stabil bleibt.
Die Passform beeinflusst das Übertragungsverhalten: Eine gut passende Wand unterstützt gleichmäßige Kraftverteilung und minimiert lokale Spannungen, die zu Rissen oder Delaminierungen führen könnten.

Slot-Design im CAD: Präzision zählt

Passgenauigkeit ist essenziell: Der Slot muss so dimensioniert sein, dass der Magnet sauber sitzt und Kanten nicht widersprüchlich greifen.
Slot-Durchmesser: Gestalte den Durchmesser um ca. 0,2 mm größer als den Magneten. So lässt sich der Magnet sauber platzieren, ohne ihn zu klemmen oder zu locker sitzen zu lassen.
Toleranzen beachten: Berücksichtige Wand- und Slot-Toleranzen beider Seiten; eine zu enge Toleranz erschwert den Einbau, eine zu weite Toleranz führt zu Spiel und Instabilität.
Slot-Formen: Je nach Magnetform (rund, quadratisch, etc.) passende Slot-Form wählen. Runde Magnete passen in runde Slots, rechteckige in rechteckige. Gezielte Kantenführung erleichtert das exakte Platzieren.
Ein- und Austragen von Magneten: Plane Freiräume oder Abstützungen, damit der Magnet auch unter Druck zuverlässig in der Kavität bleibt und nicht verrutscht.
Zusatzcheck vor dem Druck: Prüfe in der CAD-Umgebung, dass der Magnet in allen Achsen genügend Spiel hat und Toleranzen konsistent sind.

Polung klären: North/South vor dem Einlegen markieren

North/South muss vor dem Einlegen markiert werden. Eine falsche Polung führt zu Abstoßung oder verminderter Haftung.
Polungssicherheit erhöht die Zuverlässigkeit und erleichtert die Wiederverwendung desselben Bauteils in modularen Systemen.
Praxis-Tipp:
Markiere die Polung eindeutig an jedem Magneten, idealerweise mit dauerhafter Markierung, bevor er in die Kavität gesetzt wird.
Orientiere die Magnete konsequent zur vorgesehenen Kontaktfläche, um spätere Verwechselungen zu vermeiden.
Prüfe nach dem Platzieren kurz die Haftung, bevor der nächste Schritt abgeschlossen wird. Eine einfache Orientierungshilfe kann eine Referenzfläche am Bauteil sein, die immer in dieselbe Richtung zeigt.

Schnittstelle zwischen Magnet und Objekt: Oberflächen-Design für Druckkopf-Schutz

Ein Teil der Oberflächenstruktur kann vor dem Einlegen abgefräst oder reduziert werden, um Kollisionen mit dem Druckkopf zu vermeiden.
Bei vertikalen Magneten empfiehlt sich gegebenenfalls, ein Teil oberhalb des Magneten zu entfernen, damit der Druckkopf nicht mit der Kavität kollidiert.
Zweck: Vermeidung von Bauteil-Druckkopf-Kontakt während des späteren Druckprozesses, um Beschädigungen zu verhindern.
Zusätzliche Oberflächen-Gestaltung kann helfen, Kollisionen zu vermeiden und die Integrität der Kavität zu wahren.

Außenmagneten: Vor- und Nachteile

Vorteile:
Wartung und Austausch: Außenmagneten lassen sich leichter wechseln, sind klar sichtbar und der Zugriff ist unkompliziert.
Positionierung: Die Außenseite bietet eine einfache Referenz für Feintuning der Positionierung.
Nachteile:
Staub- und Umweltschutz: Außenmagneten bieten weniger Schutz gegen Staub- und Umwelteinflüsse als innere Kavitäten.
Ästhetik: Die Sichtbarkeit des Magneten kann das ästhetische Gesamtkonzept beeinflussen.
Haftungssicherheit: Größere Gefahr, dass sich der Magnet lösen könnte, wenn keine zusätzliche Kraftrückführung vorgesehen ist.
Praxis-Tipp: Nutze Gehäuse oder Abdeckungen, die Schutz bieten, ohne die magnetische Kopplung zu beeinträchtigen. Berücksichtige außerdem Toleranzen, damit der Magnet sauber in den vorgesehenen Ausschnitt passt.

Praxis-Checkliste: Umsetzung konkret angehen

1. Wähle die Magnetorientierung (horizontal oder vertikal) basierend auf der angestrebten Verbindungslage.
2. Bestimme eine passende Wandstärke rund um den Magneten (mindestens 1,5 mm; je nach Belastung ggf. stärker).
3. Entwerfe den Slot im CAD, setze den Durchmesser ca. 0,2 mm größer an und berücksichige Toleranzen.
4. Markiere North/South eindeutig und prüfe die Polung vor dem Einlegen.
5. Plane eine Oberflächengestaltung, die Kollisionen mit dem Druckkopf vermeidet (ggf. Oberflächenabsenkung).
6. Entscheide über Außen- vs. Innenlage unter Berücksichtigung von Wartung, Schutz und Ästhetik.
7. Führe eine kurze Testreihe durch, um das Einsetzen, die Haftung und den Nachdruck zu validieren.
8. Dokumentiere Polung, Slot-Dimensionen, Wandstärken und Positionen für Reproduzierbarkeit.

Mit diesen Richtlinien lassen sich horizontale und vertikale Magnetanordnungen sinnvoll in 3D-Druck-Objekte integrieren. Passgenaues Slot-Design, angemessene Wandstärken, klare Polung und eine sorgfältige Oberflächen-Planung tragen dazu bei, dass die Magnete zuverlässig arbeiten, der Druckkopf geschützt bleibt und das Endergebnis sauberer wirkt.

Filamentwahl und Druckprozess: Material, Temperatur und Bauteile

Filamentwahl: sichere Optionen

Die Wahl des Filaments beeinflusst Haftung, Verzug und das Wärmeverhalten rund um den Magnetbereich.

PLA und PETG: PLA gilt als sichere Wahl für magnetische Anwendungen; es druckt zuverlässig, ist formstabil und weist geringe Nachverformung auf. PETG bietet ähnliche Eigenschaften, ist aber etwas zäher und widerstandsfähiger gegen Stoß- und Biegebelastungen. Beide Filamente ermöglichen glatte Oberflächen und gute Haftung aufeinander, was die Integration von Magneten erleichtert.
Weitere mögliche Filamente: ABS, ASA, Nylon und PC können ebenfalls genutzt werden, sie erfordern jedoch einen erfahrenen Drucker sowie sorgfältige Prozesskontrollen. Sie bieten oft höhere Temperaturstabilität oder bessere mechanische Eigenschaften, verlangen aber eine präzisere Kalibrierung und Temperaturführung.
Filamente zu meiden: Flexible Filamente wie TPU sind in magnetischen Kontexten oft ungeeignet, da sie auf mechanische Beanspruchung zu weich reagieren. Metallgefüllte, holzgefüllte oder keramische Filamente können die Haftung der Magnete beeinträchtigen und das Druckergebnis destabilisieren. Tests mit einem Slot-Modell helfen, unerwünschte Effekte frühzeitig zu erkennen.
Begrenzte Kompatibilität beachten: Filamenttypen unterscheiden sich im Wärmeverhalten, in der Haftung und Druckbarkeit; vor der Arbeit am Magnetenslot empfiehlt sich eine kurze Validierung mit einem einfachen Testteil, um Passform, Polung und Haftung abschätzen zu können.

Druckprozess und Temperaturparameter

Wesentliche Parameter sind Düsentemperatur, Heizbett und Kühlung.

Düse bis zu 300 °C: Die Düse kann theoretisch bis rund 300 °C erhitzt werden; höhere Düsentemperaturen können das Materialverhalten rund um den Magnetbereich beeinflussen und das Druckverhalten insgesamt verändern. Eine behutsame Temperaturführung ist sinnvoll.
Heizbett-Temperaturen über 80 °C: Heizbett-Temperaturen über dieser Schwelle erhöhen das Risiko von Kraftverlusten der Magnete und veränderter Haftung. Wenn möglich, sollten Betttemperaturen niedrig gehalten werden, während das Teil dennoch ausreichend haftet; Designs und Kühlkonzepte helfen, diese Balance zu wahren.
Design- und Kühlungsmaßnahmen: Gute Kühlung der gedruckten Bauteile im Bereich der Magnete minimiert Verzug und Restwärme, die zu Kraftverlusten führen könnten. Strukturierte Wandgeometrien, dezentes Innenhohlendesign und ausreichende Belüftung tragen dazu bei, Spannungen durch Temperaturgradienten zu verringern.

Druckerwahl: stabile Systeme für präzise Ergebnisse

Empfohlene Druckerfamilien: Modulare, hochwertige Systeme, die stabile Temperaturführung und präzise Bewegungen ermöglichen, unterstützen magnetische Integrationen besser. Beispiele für solche Systeme sind Lösungen, die eine gleichmäßige Motorführung, kalibrierte Achsen und konsistente Extrusion gewährleisten.
Wichtige Eigenschaften: Für magnetische Anwendungen sind konstante Düsentemperaturen, zuverlässige Betttemperaturen und eine präzise Kalibrierung der Achsen zentral. Gleichbleibende Temperaturstabilität minimiert Druckabweichungen, die bei passgenauen Slot-Designs kritisch sein können.

Warping-Risiken, Abstand und Platzierung der Magnete

Warping minimieren: Warping kann Passgenauigkeit und Oberflächenqualität beeinträchtigen. Brims und kontrollierte Kühlung helfen, Risse und Verformungen zu reduzieren und die Magnet-Integration besser planbar zu machen.
Maschinennähe beachten: Magnete sollten nicht zu nah am Druckrand oder in Bereichen mit starker Kühlung platziert werden. Eine sinnvolle Distanz zum Rand erleichtert die Positionierung und reduziert Spannungen, die zu Ungenauigkeiten führen könnten.
Designabstände beachten: Die Wandstärke um den Magneten muss so gewählt sein, dass der Magnet sicher gehalten wird, ohne zu viel Material zu schwächen. Gleichzeitige Berücksichtigung der Magnetgröße und der äußeren Wanddicke ist entscheidend für eine zuverlässige Kraftübertragung.

Filament- und Materialeinschränkungen: Vermeiden, testen, prüfen

Metallgefüllte Filamente meiden: Filamente mit Metallfüllung können die Haftung der Magnete beeinflussen und zu Problemen beim Extrudieren oder bei der Haftung führen. Vor einer größeren Komponente empfiehlt sich ein Slot-Test, um Haftung, Passform und Polung zu prüfen.
Slot-Modelle als Vorab-Check: Ein einfaches Slot-Modell hilft, Passform, Tiefe und Polung vorab zu evaluieren, bevor das Hauptbauteil gedruckt wird. So lassen sich Anpassungen im CAD-Design frühzeitig erkennen und umsetzen.

Testdrucke und Vorabprüfungen: Passform, Polung, Praxis

Preiswerte Vorabdrucke: Testwürfel und Slot-Tests dienen der Vorabprüfung der Passform und der magnetischen Polung, ohne das gesamte Bauteil zu riskieren. Dadurch lassen sich einfache Designfehler oder falsche Toleranzen frühzeitig erkennen.
Schrittweise Verifikation: Beginnen Sie mit einem kleinen Würfel, prüfen Sie das exakte Einschieben des Magneten in die vorgesehenen Kavitäten und kontrollieren Sie die Polung vor dem eigentlichen Druck eines größeren Bauteils.
Polung dokumentieren: Markieren Sie die Pole der Magnete vor dem Einbau, um Verwechslungen bei späteren Montagen zu vermeiden. Eine konsistente Polung unterstützt eine zuverlässige Haftung und eine wiederholbare Funktion des Bauteils.

Zusammenfassend bietet diese Vorgehensweise eine praxisnahe Orientierung: Wählen Sie PLA oder PETG als sichere Basis, berücksichtigen Sie Temperatur- und Kühlungsaspekte sorgfältig, setzen Sie auf stabile Drucker-Systeme, minimieren Sie Warping, meiden Sie problematische Filamente und validieren Sie frühzeitig mit einfachen Testobjekten, bevor Sie das Hauptbauteil drucken.

Sicherheit, Qualität und Zuverlässigkeit bei magnetischer Integration

Die Integration von Magneten in 3D-Druckobjekte eröffnet gestalterische Vorteile, erfordert jedoch besondere Sorgfalt in Bezug auf Sicherheit, Druckqualität und Zuverlässigkeit. Eine robuste Lösung basiert auf systematischen Vorkehrungen in den Bereichen Pausensteuerung, Temperaturführung, Polarität, mechanische Einbindung und Schutzmaßnahmen. Im Folgenden werden zentrale Handlungsfelder und praxisbewährte Ansätze zusammengefasst.

Pausen-Planung und Firmware-Implementierung

Druckpausen beeinflussen maßgeblich die Layer-Haftung. Ob Pausen zuverlässig funktionieren, hängt wesentlich von Firmware und Slicer-Skript ab.
Verschiedene Firmware-Implementierungen (z. B. M0 vs M25) erwarten unterschiedliche Verhaltensweisen beim Pause-Befehl; nicht alle Setups tolerieren Pausen gleich robust.
In OctoPrint-Setups kann ein zuverlässiger Pausenablauf weitere Plugins oder angepasste Skripte erfordern, um die Z-Position stabil zu halten und Nach-Pause-Operationen korrekt auszuführen.
Praxis-Tipp: Vor dem eigentlichen Produktionsdruck an einer repräsentativen Testgeometrie prüfen, ob die Pause sauber ausgelöst wird, die Düse nicht verschoben wird und die Layer darüber zuverlässig weiterlaufen.

Temperatur- und Düse-/Heizbett-Stabilität

Düse und Heizbett sollten während der Pause temperaturstabil bleiben. Temperaturschwankungen im Wartezeitraum können Verdunstung, Verkoksung der Düseninlays oder Versatz der nächsten Schichten begünstigen.
Standby-Temperaturstrategien halten die Düse warm, ohne unnötig Material zu verdunsten oder Verzug zu fördern.
Wichtige Praxisregeln:
Halte Heizbett- und Düsentemperaturen in definierten Grenzbereichen.
Vermeide abrupte Temperatursprünge beim Fortsetzen des Drucks.
Prüfe, ob der Folgeschritt nach der Pause (z. B. First-Layer-Anpassung oder leichte Nachextrusion) gezielt vorgesehen ist, um Haftungsprobleme zu vermeiden.
Realistische Erwartung: Temperaturschwankungen im relevanten Layer-Bereich können die Haftung benachbarter Schichten beeinträchtigen; eine entsprechende Temperaturlogik minimiert diese Risiken.

Polung, Platzierung und Vorab-Check

Polung und Platzierung müssen vor dem Drucken verifiziert werden, insbesondere wenn mehrere Magnete in einem Bauteil zusammenarbeiten.
Eine fehlerhafte Polarität erhöht das Risiko von Abstoßung statt Haftung, was zu loser Verankerung oder Fehlverbindungen führen kann.
Verifikationsempfehlung:
Vor dem Einbauen magnetischer Bauteile Polung markieren und konsistent halten.
In Machbarkeitsfällen eine kurze Probe mit Testwürfeln durchführen, um Drift oder Bindungsprobleme zu erkennen.
Hinweis: Bereits kleine Abweichungen in der Orientierung können die Funktion der Verbindung beeinträchtigen; eine systematische Polungsprüfung minimiert spätere Nacharbeiten.

Abstand zu heißen Elementen und Handhabung mid-print

Magneten können Druckkomponenten stören, daher ist der Abstand zu heißen Elementen (Düse, Hotend) kritisch.
Wenn eine Pausen-Positionierung während des Drucks nötig wird, sollten Magnete mit nicht magnetischen Pinzetten eingesetzt werden, um Späne, Staub oder Kontakte mit dem Hotend zu vermeiden.
Grundsätzliche Sicherheitsregeln:
Vermeide direkte Berührung zwischen magnetischen Teilen und heißen Bereichen.
Nutze instrumentelle, nicht-magnetische Greifwerkzeuge zum Einlegen oder Verschieben von Magneten während einer Pause.
Halte Magneten fern von Schnellwechsel- oder Schlittenmechanismen, die durch Magnetfelder beeinflusst werden könnten.

Schutzmaßnahmen für Magnete

Schutzmaßnahmen erhöhen die Lebensdauer und Zuverlässigkeit magnetischer Anwendungen.
Zu den gängigsten Ansätzen gehören Abschirmungen oder Gehäuse, korrosionsbeständige Beschichtungen und wasserdichte Kapseln.
Schutzoptionen im Überblick:
Gehäuse oder Fassung, die Magneten mechanisch stabilisieren und Kontakt mit Düse oder Heizbett verhindern.
Korrosionsbeständige Beschichtungen oder Nickel-/Edelstahl-Beschichtungen, die Rost verhindern.
Wasserdichte oder feuchtigkeitsresistente Kapseln, besonders bei Einsatz im feuchten Umfeld oder Außenanwendungen.
Ziel ist eine robuste, langlebige Integration, die auch wiederholte Belastungen durch Temperaturwechsel und mechanische Beanspruchung übersteht.

Warping, Verformungen und lokale Verstärkungen

Warping oder Eigenspannungen rund um eingefügte Magnete erfordern oft zusätzliche lokale Verstärkungen oder Kühlungsanpassungen.
Brim kann helfen, Ecken-Abhebungen zu verhindern und eine stabile Basis für den magnetischen Bereich zu schaffen.
Praktische Maßnahmen:
Verstärkungen rund um die Magnete, um lokale Spannungen abzuleiten.
Gezielte Kühlung in der Nähe der magnetischen Öffnungen oder Aussparungen, um gleichmäßige Abkühlung sicherzustellen.
Prüfen, ob Oberflächenwinkel oder Wandstärken angepasst werden müssen, um die Haftung über die gesamte Kontaktfläche zu erhalten.
Diese Anpassungen unterstützen eine gleichmäßige Formgebung und verhindern ungewollte Verformungen, die spätere Montagen beeinträchtigen könnten.

Betrieb, Wartung, Diagnostik und Langzeitperspektiven

Regelmäßige Prüfungen der Polarität, Passgenauigkeit der Slot-Formen und der Haftung helfen, Langzeitprobleme früh zu erkennen.
Dokumentation von Pausen-Skripten, Firmware-Versionen und verwendeten Magnet-Typen erleichtert das Troubleshooting bei Abweichungen.
Gezielte Tests mit kleinen Referenzobjekten ermöglichen eine schnelle Bewertung von Stabilität, Haftung und Wiederholgenauigkeit der Pause-Funktionen.
Wenn Probleme auftreten, prüfen Sie schrittweise, ob eine Anpassung der Pause-Funktion, eine Änderung der Standby-Temperatur oder eine Modifikation der Kühlung die Haftung verbessert.

Zusammengefasst erfordert eine sichere, hochwertige und zuverlässige magnetische Integration in 3D-Druckprojekte eine ganzheitliche Herangehensweise. Von sicherer Polarität und Platzierung über stabile Temperaturführung und ausreichenden Abstand zu Heizelementen bis hin zu robusten Schutzmechanismen und durchdachter Warping-Vermeidung – jeder Aspekt trägt zu einer langlebigen, sauberen und wiederholbar funktionierenden Lösung bei.

Praxisanleitung: Schritt-für-Schritt-Umsetzung und Best Practices

Eine saubere Magnetintegration erfordert ein durchdachtes Vorgehen vom CAD-Design bis zur Nachbearbeitung. Die folgenden Schritte fassen eine praxisnahe Vorgehensweise zusammen, die sich an Best Practices orientiert und dabei Anforderungen an Festigkeit, Zuverlässigkeit und Optik berücksichtigt.

Entwurf des Magneten-Slots in CAD

Planen Sie eine Tasche oder einen Slot, der exakt zur Form des Magneten passt. Berücksichtigen Sie den Magnet-Durchmesser plus 0,4 mm Toleranz sowie die Höhe plus 0,2 mm.
Wählen Sie eine Slotgeometrie, die zum jeweiligen Anwendungsfall passt: flache Scheibenmagneten in rechteckigen Taschen oder runde Magnete in kreisförmigen Vertiefungen.
Vermeiden Sie extreme Tiefen oder zu enge Passungen, da Wandstärke und Materialfestigkeit berücksichtigt werden müssen; eine zu dünne Wand verringert die Festigkeit, eine zu große Passung erschwert das Positionieren.
Erzeugen Sie zwei identische Prototyp-Slots: einen mit den genannten Toleranzen und eine Variante mit geringfügigen Anpassungen, um die beste Passform zu ermitteln.
Markieren Sie in der CAD-Datei Referenzpunkte für die Polung des Magneten sowie die Orientierung im Slot, damit die Polung nach dem Druck eindeutig bleibt.

Prototypentest und Feinabstimmung der Toleranzen

Drucken Sie zunächst einen Prototyp-Slot und testen Sie das Einlegen des Magnets. Achten Sie darauf, dass der Magnet sich gleichmäßig ohne Spiel einsetzen lässt.
Prüfen Sie, ob der Slot in mehreren Druckläufen konsistent bleibt. Kleine Abweichungen in Düse, Temperatur oder Materialspannung können Toleranzen beeinflussen.
Passen Sie bei Bedarf die Diamant- oder Rundloch-Dimensionen in der CAD-Datei an, bis der Magnet zuverlässig passt, ohne zu klemmen oder zu wackeln.
Dokumentieren Sie die gemessenen Abweichungen und nutzen Sie diese Daten, um die finalen Slot-Abmessungen festzulegen.

Pause-at-height-Strategie implementieren

Nutzen Sie die Pause-at-height-Strategie, um den Magneten abgeflacht in die Tasche zu setzen; bestimmen Sie die Schicht, bevor der Slot verschlossen wird.
Bestimmen Sie den Pausen-Punkt so, dass der Magnet flach eingefügt wird und die folgenden Layer nach dem Fortsetzen des Drucks sauber darauf aufbauen.
Planen Sie ausreichend Restschichten über dem Slot ein, damit Abkühlungskräfte nicht zu Unregelmäßigkeiten oder Verformungen führen.
Vergewissern Sie sich, dass der Slot vor der Verschlusslage vollständig sichtbar ist, um Kollisionen zwischen Magnet und Druckkopf zu vermeiden.

Vor dem Einlegen des Magneten: Sauberkeit, Orientierung und Befestigung

Markieren Sie die Polung des Magneten eindeutig, zum Beispiel mit einem dauerhaft sichtbaren Markierungspunkt oder einer klaren Beschriftung am Bauteil.
Reinigen Sie Slot und Magneten gründlich: Staub, Filamentreste oder Klebstoffreste mindern die Haftung oder verursachen Ungleichheiten.
Bei Bedarf den Magneten vorübergehend mit einer leichten Klebeschicht sichern; die Klebstoffmenge sollte minimal bleiben, damit der Magnet nach dem Druck korrekt ausgerichtet bleibt.
Vermeiden Sie aggressives Schleifen von Slot-Wänden direkt an der Magnetöffnung, da dies die Oberflächenqualität beeinträchtigen kann.

Nach dem Einlegen: Fortsetzen des Drucks und Kontrolle

Fahren Sie den Druck nach der Einlegeaktion fort und prüfen Sie, ob der Magnet bündig sitzt und Kollisionen mit dem Düsensystem vermieden werden.
Kontrollieren Sie die Passung regelmäßig, besonders in den ersten Layern über dem Magneten; ggf. drucken Sie eine zusätzliche dünne Schicht über dem Magnetbereich, um eine gleichmäßige Abdeckung zu erreichen.
Beobachten Sie die Druckgeschwindigkeit rund um den Slot; zu schnelles Extrudieren oder zu starke Kühlung kann Haftungsprobleme verursachen.
Falls sich der Magnet nicht sicher platzieren lässt, setzen Sie nach dem Drucken eine kleine Menge Klebstoff gezielt am Rand ein, um Verschieben zu verhindern. Achten Sie darauf, dass der Klebstoff mit dem Filament und dem Magnetmaterial kompatibel ist.

Nachbearbeitung: Verankerung und Oberflächenvorbereitung

Falls eine dauerhafte Befestigung gewünscht ist, verwenden Sie Epoxidharz oder zwei-Komponenten-Kleber, um den Magneten sicher zu verankern.
Schleifen Sie die Oberflächen leicht an, um eine bessere Klebehaftung zu erzielen.
Tragen Sie den Klebstoff dünn auf, drücken Sie den Magneten vorsichtig hinein und lassen Sie ihn vollständig aushärten, bevor Sie den Druck erneut belasten.
Entfernen Sie überschüssigen Klebstoff sanft, um Poren oder Unebenheiten zu vermeiden, die später zu Verunreinigungen oder Haftungsproblemen führen könnten.

Optionale Montagemethoden außen am Bauteil

Außenmontage mit Schraubbosen oder externen Halterungen kann eine saubere Optik bieten, da der Magnet außerhalb des Bauteils liegt.
Beachten Sie jedoch, dass Außenmontagen Staubschutz beeinträchtigen können und Demontage sowie Wartung komplizierter machen können.
Planen Sie Toleranzen so, dass die äußeren Befestigungen den Magneten nicht unnötig belasten oder die Slot-Umgebung beeinflussen.
Falls außen montiert, wählen Sie eine Klebe- oder Befestigungslösung, die zum Filamentmaterial passt und eine gleichmäßige Lastverteilung sicherstellt.

Validierung, Sicherheit und Ausblick

Prüfen Sie die Magnetpassung in mehreren Bauteilen, um Konsistenz sicherzustellen; eine wiederholbare Passung erhöht die Zuverlässigkeit in der Praxis.
Achten Sie auf Temperaturempfindlichkeit: Neodym-Magnete verlieren bei höheren Temperaturen ihre Kraft; der Bereich um den Slot sollte nicht überhitzen.
Halten Sie Düse und Druckbereich frei von Magnetfeldern, die zu ungewollten Wechselwirkungen führen könnten; verwenden Sie geeignete Zangen oder Kunststoffwerkzeuge zum Umgang mit Magneten.
Führen Sie ggf. kurze Testläufe mit einem kleinen Würfel durch, um Pausen-Strategie, Passung und Nachbearbeitung separat zu beurteilen, bevor Sie an komplexeren Modellen arbeiten.

Mit dieser schrittweisen Vorgehensweise lassen sich Magnete in 3D-gedruckte Objekte integrieren, ohne Kompromisse bei Optik, Festigkeit oder Funktion einzugehen. Das sorgfältige Design, die durchdachte Pause-at-height-Strategie, eine saubere Vor- und Nachbearbeitung sowie klare Montagesoptionen bilden eine praxisnahe Grundlage für zuverlässige, wiederverwendbare magnetische Verbindungen.

Fazit

Magnete in 3D-Drucke nicht als Afterthought, sondern als integraler Designbaustein zu denken, zahlt sich aus. Die richtigen Typen (Neodym vs Ferrit), die passende Größe, Beschichtung und Polung, zusammen mit sorgfältigem Slot-Design, Wandstärken um den Magneten und CAD-Toleranzen, legen die Grundlage für sichere, robuste Baugruppen. Ob horizontale oder vertikale Anordnung, die Orientierung muss zur Funktion passen. Die Praxis zeigt: Vor dem Druck in einfachen Slot-Modellen Passform, Polung und Haftung validieren, Slot-Durchmesser um rund 0,2 mm größer wählen, Wandstärken von etwa 1,5 mm beachten.

Auch Prozessaspekte wie Filamentwahl, Kühlmanagement, Temperaturstabilität und Pausenplanung müssen koordiniert werden. Eine systematische Testreihe, klare Dokumentation der Polung und Slot-Dimensionen sowie Schutz- oder Gehäuselösungen erhöhen Wiederholbarkeit und Langlebigkeit. Wer diese Schritte verankert, erhält magnetische Verbindungen, die nicht nur funktionieren, sondern zuverlässig über viele Zyklen hinweg bestehen. So lassen sich Magnete in 3D-Drucke integrieren, ohne Kompromisse bei Festigkeit, Präzision oder Optik.
