Schaltplansymbole Elektronik: Der verständliche Leitfaden für Einsteiger

Was Schaltplansymbole sind – kurz und praktisch

Schaltplansymbole sind die standardisierte Zeichensprache der Elektronik: Anstelle eines realen Bauteils zeigt ein Symbol seine Funktion im Stromkreis. So erkennst du auf einen Blick, ob ein Teil Strom begrenzt, speichert, gleichrichtet oder schaltet. Die Unterscheidung zwischen realem Bauteil, Symbol und Schaltplan ist wichtig: Das Bauteil ist das physische Teil, das Symbol die grafische Kurzform und der Schaltplan verbindet diese Symbole zu einer funktionalen Einheit.

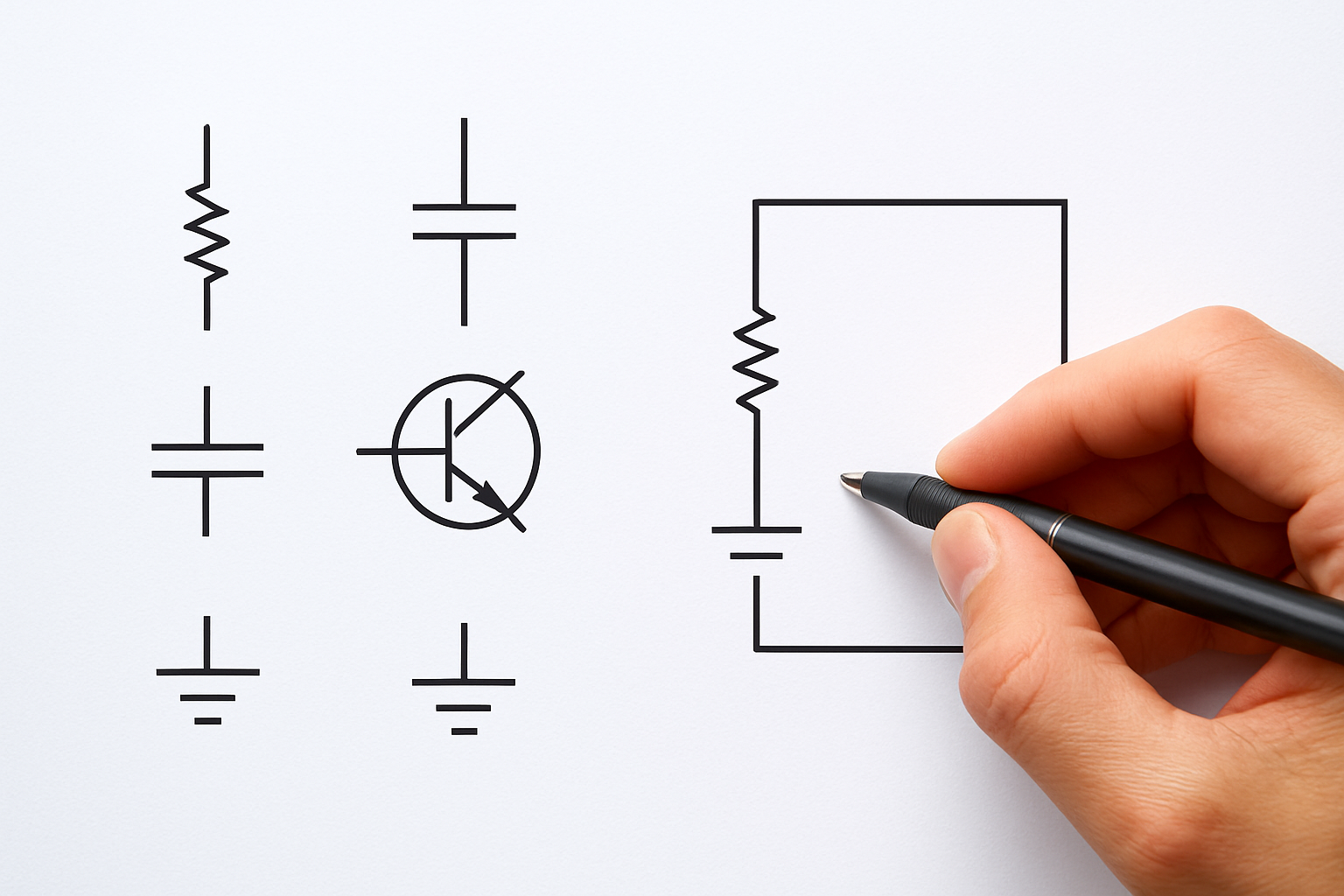

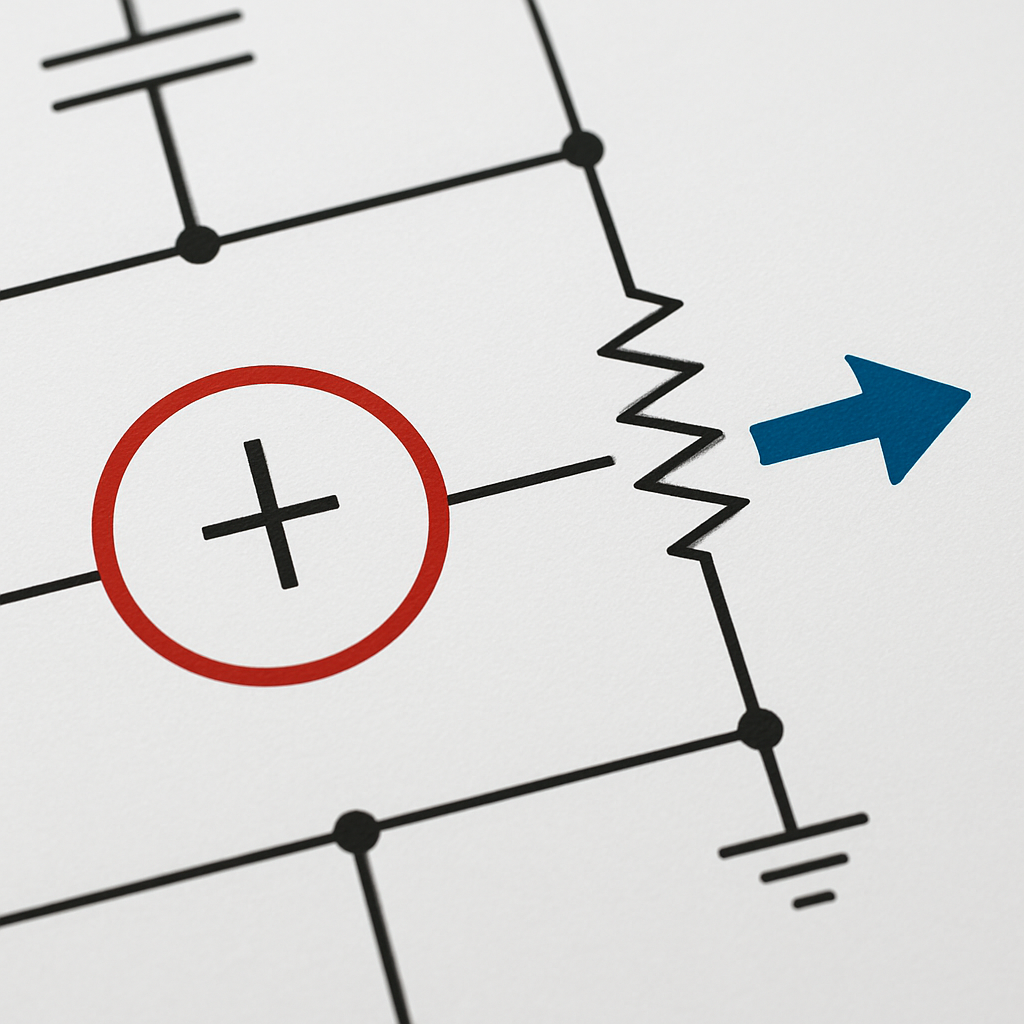

So liest du einen Schaltplan Schritt für Schritt

Ein Plan wirkt anfangs oft wie ein Knäuel Linien. Arbeite dich mit dieser einfachen Reihenfolge vor:

• Starte bei der Stromquelle oder der Versorgungsspannung (z. B. 5 V, 3,3 V).
• Verfolge den Signal- oder Versorgungspfad: Welche Bauteile liegen in Reihe, wo teilen sich Zweige auf?
• Prüfe Knoten (mit Punkt) und Kreuzungen: Nicht jede Kreuzung ist eine Verbindung.
• Achte auf Polarität und Bauteilwerte (Plus/Minus, Ohm, Farad, Volt).

Wenn du diese Reihenfolge befolgst, lässt sich fast jeder einfache Plan logisch erschließen — und Fehler beim Nachbau werden seltener.

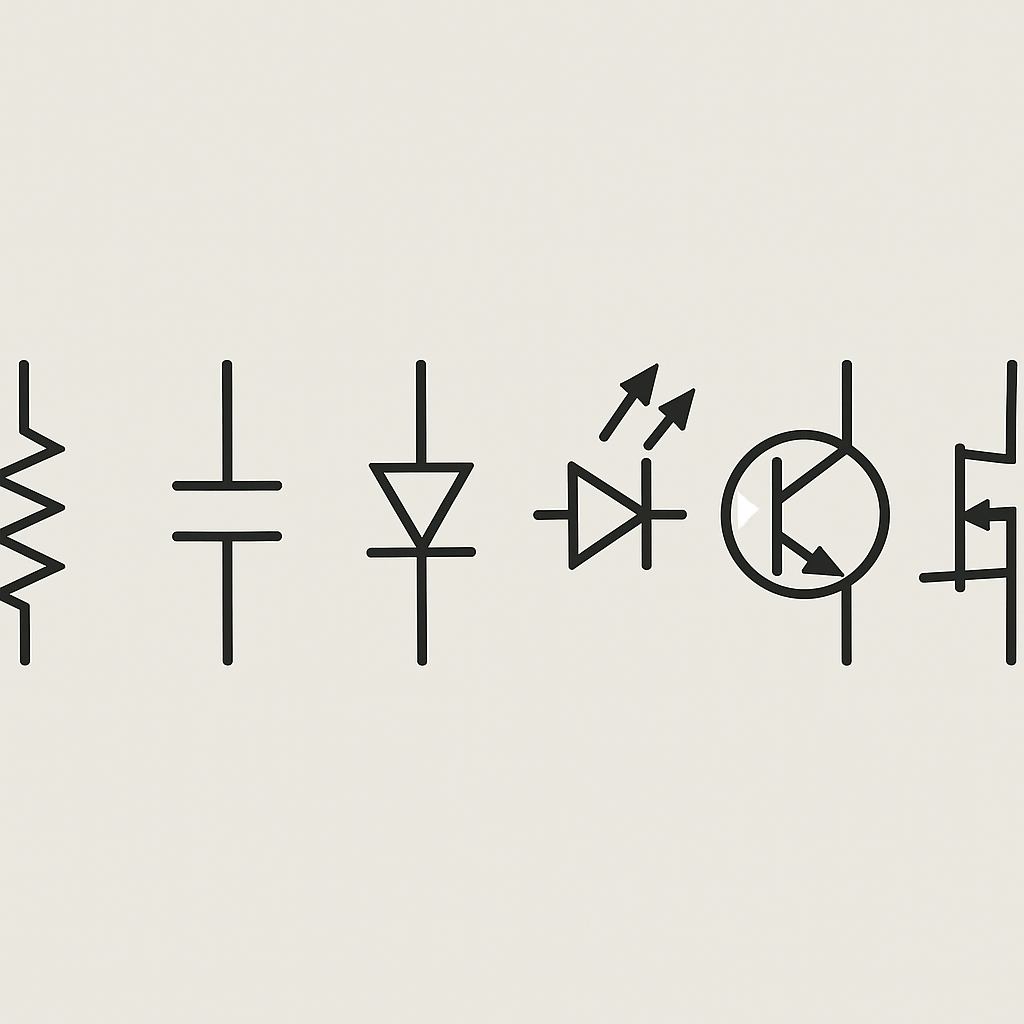

Die wichtigsten Bauteile schnell erkennen

Ein paar Symbole siehst du in fast jeder Schaltung. Merke dir die visuellen Merkmale und die Grundfunktion:

• Widerstand: Rechteck (IEC) oder Zickzack (ältere US‑Stile). Funktion: Strom begrenzen.
• Potentiometer: Widerstand mit Schleifer (Pfeil) — verstellbarer Widerstand.
• Kondensator: Zwei parallele Linien; bei gepolten Kondensatoren ist eine Seite markiert (Plus/Minus).
• Spule: Windungen oder Bögen — steht für Induktivität.
• Diode: Dreieck auf eine Linie — die Linie markiert die Kathode; die Diode lässt Strom nur in eine Richtung zu. Bei LEDs kommen kleine Lichtpfeile hinzu.
• Transistor (BJT): Drei Anschlüsse: Basis, Kollektor, Emitter; der Pfeil am Emitter zeigt die Richtung: beim NPN zeigt der Pfeil nach außen (vom Emitter weg), beim PNP zeigt er nach innen (zum Emitter hin).
• MOSFET: Gate, Drain, Source; Beachte oft vorhandene Körperdiode bei Leistungs‑MOSFETs.
• Schalter: Offene oder geschlossene Kontakte; Sicherung: Schutzsymbol oder spezielles Rechteck.

Versorgung, Masse und Anschlusskennzeichnung verstehen

Begriffe wie VCC, 3.3V oder GND geben Auskunft über Spannungs‑ und Rückleitungsverhältnisse. Kurz erklärt:

• VCC steht meist für die positive Versorgungsspannung (historisch: Collector‑Versorgung).
• Konkrete Werte wie 3.3V oder 5V sagen dir genau, welche Spannung erwartet wird — vertausche diese nicht.
• GND ist das Bezugspotential der Schaltung; das ist nicht automatisch der Schutzleiter der Netzspannung.

Steckverbinder und Header werden oft als nummerierte Kontaktblöcke gezeichnet. Vor dem Anschluss: Pin‑Nummer im Schaltplan mit dem Datenblatt abgleichen — das spart defekte Module.

Aktive Bauelemente: Transistoren, Dioden und ICs richtig lesen

Aktive Bauteile schalten, verstärken oder regeln. Deshalb ist es wichtig, ihre Anschlüsse und Steuerart zu verstehen:

• BJT (NPN/PNP): Basis steuert den Strom zwischen Kollektor und Emitter; Pfeilrichtung am Emitter zeigt NPN vs. PNP an.
• MOSFET: Gate ist spannungsgesteuert und zieht (idealerweise) kaum Strom; verwechsel Gate, Drain und Source nicht — besonders bei Leistungs‑MOSFETs können Fehler zu Zerstörung führen.
• ICs: Als Funktionsblöcke dargestellt; Pin‑Nummer und Pin‑1‑Markierung sind entscheidend — das Datenblatt zeigt die reale Belegung.

Merke: Das Symbol zeigt die Funktion, das Datenblatt die Details. Beides zusammen macht dich sicher beim Lesen und Nachbauen.

Sensoren, Relais und Mikrocontroller: Die Steuerung im Plan

Bei modernen Projekten findest du oft Sensoren, Relais, Optokoppler und Mikrocontroller. Achte auf diese Punkte:

• Sensoren haben analogen oder digitalen Ausgang; Schnittstellen wie I2C (SDA/SCL), SPI oder UART sind oft beschriftet.
• Relais zeigen Spule und Schaltkontakt; sie trennen Steuer- und Lastseite elektrisch.

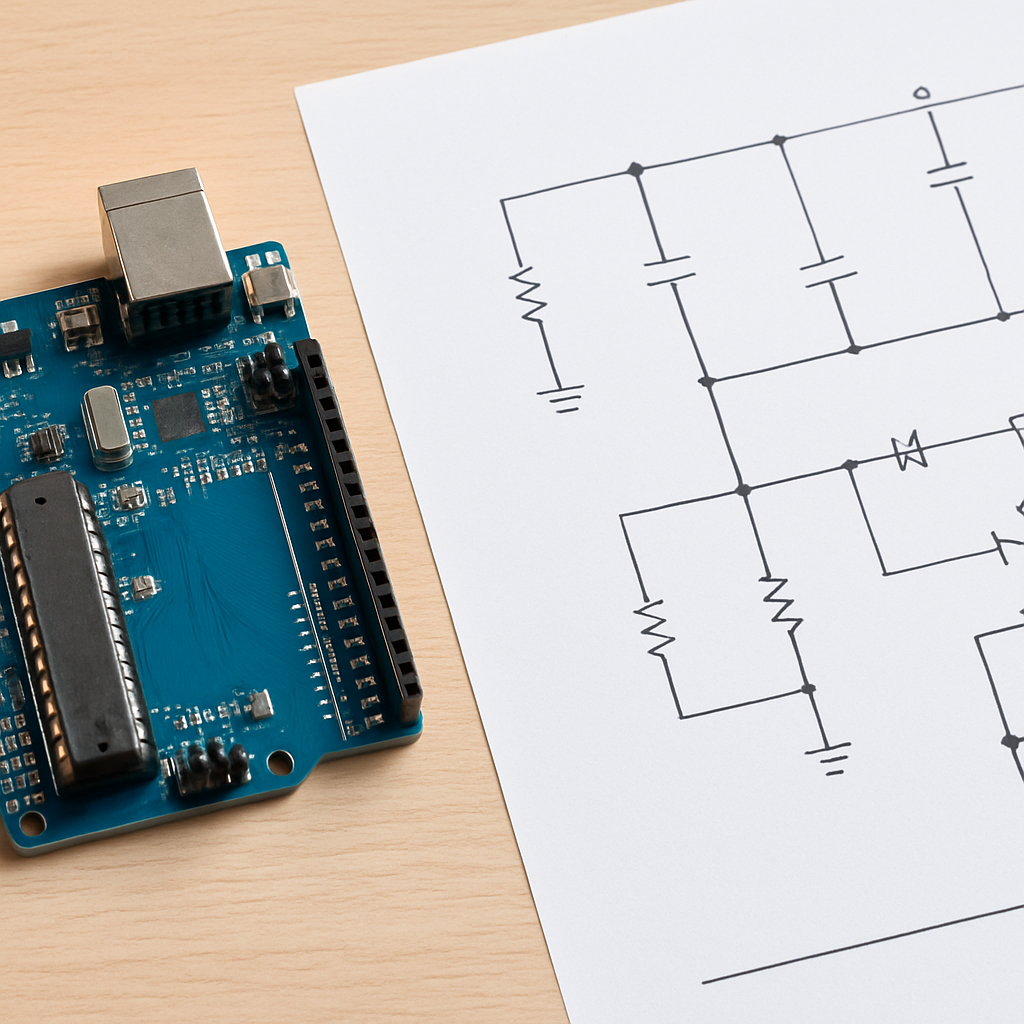

• Mikrocontroller werden als Block mit markierten Pins gezeichnet — hier erkennst du GPIO, Versorgung, Takt und Reset.

In Schaltplänen liest du nicht nur das Bauteil, sondern vor allem seine Verbindung zur übrigen Schaltung — dort steckt die Logik des Projekts.

Warum Schaltpläne unterschiedlich aussehen (Normen & Varianten)

Pläne folgen verschiedenen Traditionen: Europäische Pläne orientieren sich häufig an IEC/DIN‑Darstellungen, US‑Pläne nutzen manchmal andere Stile. CAD‑Tools (KiCad, EAGLE, Altium) bieten ebenfalls unterschiedliche Bibliotheken. Wichtig ist nicht die Optik, sondern die Legende und der Kontext: Prüfe immer Beschriftungen, Pin‑Nummern und die Planlegende, bevor du weiterarbeitest.

Typische Stolperfallen — und wie du sie vermeidest

Hier die häufigsten Anfängerfehler und schnelle Gegenmaßnahmen:

• Kreuzung vs. Verbindung: Nur ein Punkt bedeutet Verbindung — sonst ist es nur eine Überkreuzung.
• Polarität verwechseln: Bei Dioden, Elektrolyt‑Kondensatoren und LEDs vor dem Löten prüfen.
• Werte falsch lesen: 10 kΩ ist nicht 10 Ω — auf Einheiten achten (k, M, µ, n, p).
• Spannungspegel mixen: 5 V‑Signale an 3.3 V‑Eingänge vermeiden — Schutzbauteile oder Pegelwandler nutzen.

Praxisbeispiele: Schaltplansymbole in echten Projekten erkennen

Ein paar typische Einsteigerprojekte zeigen, worauf es ankommt:

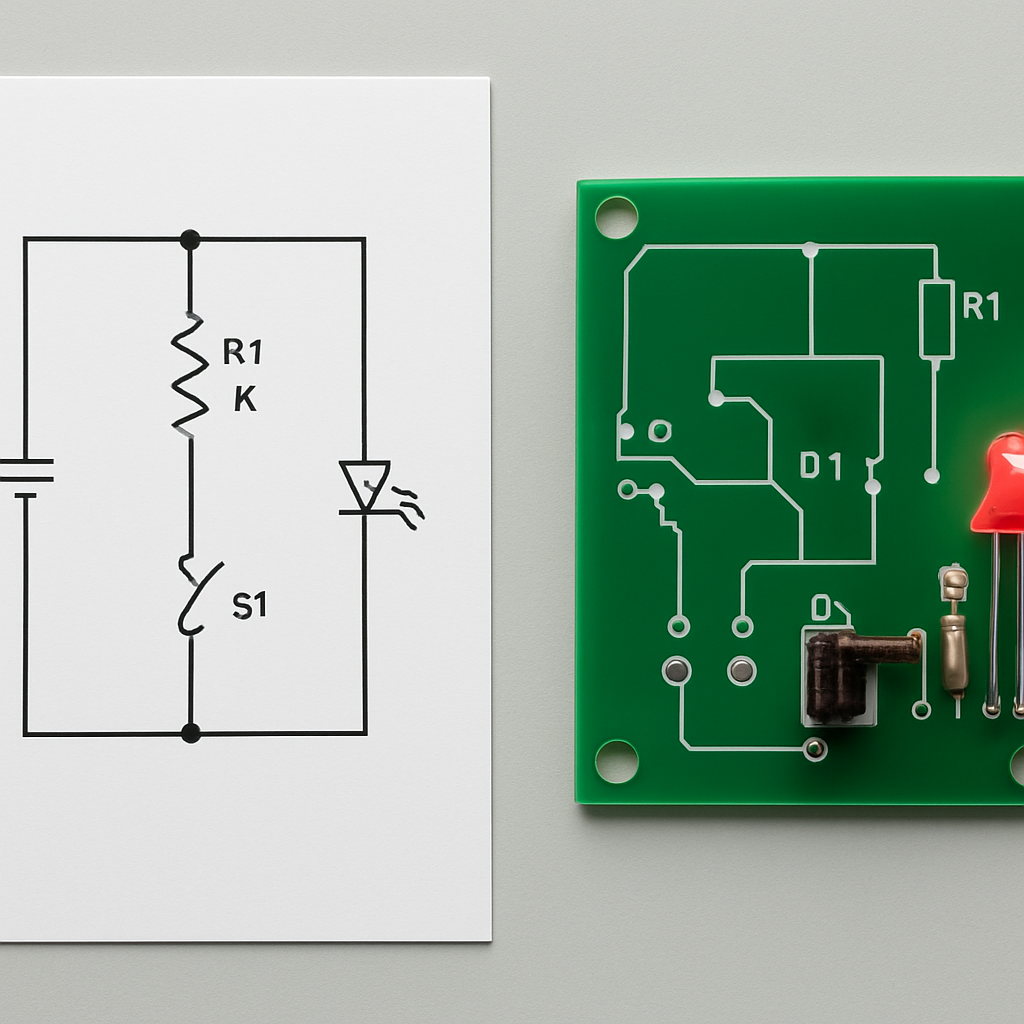

LED‑Blinker: Spannungsquelle → Vorwiderstand → LED → GND. Achte auf Polarität der LED und korrekten Widerstandswert.

Mikrocontroller mit Sensor und Taster: Mikrocontroller‑Block, Pull‑up/‑down‑Widerstände, Taster als Schalter und ein I2C‑Sensor mit SDA/SCL. Pinbelegung im Datenblatt stimmt mit dem Schaltplan ab.

Netzteil / Relaismodul: Gleichrichter, Spannungsregler, Kondensatoren und Freilaufdiode am Relais — hier ist eine saubere Trennung von Ein‑ und Ausgang wichtig.

FAQ & schnelle Fehlersuche

Schaltplan oder Verdrahtungsplan — was lese ich wann?

Der Schaltplan zeigt die elektrische Funktion; der Verdrahtungsplan zeigt, wo was praktisch angeschlossen wird. Zum Verstehen die Schaltung, zum Aufbau die Verdrahtung.

Woran erkenne ich polarisierte Bauteile?

Achte auf Plus/Minus, Strichmarkierungen oder asymmetrische Symbole. Im Zweifel das Datenblatt heranziehen.

Wenn das Datenblatt ein anderes Symbol zeigt?

Vergleiche Pinbelegung und Funktionsbeschreibung — Symbole können variieren, die Funktion bleibt entscheidend.

Wie du weiter vorgehst

Praktische Reihenfolge: Schaltpläne lesen → einfache Schaltungen nachbauen auf Breadboard → Löten lernen → Mikrocontroller‑Projekte. Werkzeug: Breadboard, Kabel, Multimeter, Lötkolben und ein kleines Starter‑Set reichen für die ersten Schritte.
