ESD Schutz am Arbeitsplatz: Anleitung 2026

Was ESD ist – und warum du es ernst nehmen solltest

ESD steht für elektrostatische Entladung: ein kurzer, oft unsichtbarer Ladungsausgleich zwischen zwei Objekten. Du kennst das Gefühl vielleicht, wenn du nach dem Laufen über einen Teppich plötzlich einen kleinen Schlag beim Türgriff spürst. Für dich ist das meist harmlos – für empfindliche Elektronik kann so ein Impuls aber fatal sein.

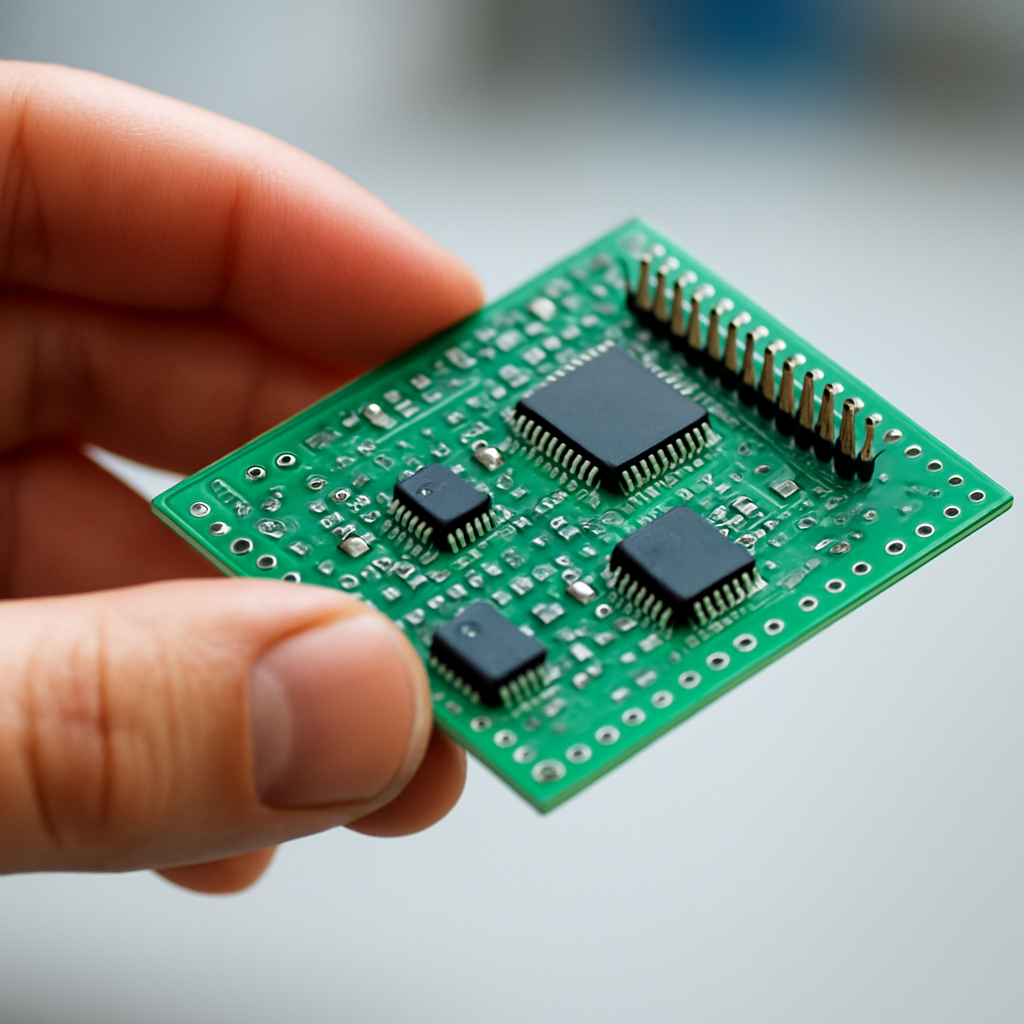

Nahaufnahme einer Hand, die eine freiliegende Leiterplatte an den Kanten hält; Pins und ICs gut erkennbar

Moderne Halbleiter reagieren bereits auf sehr kleine Spannungsspitzen. Manche Bauteile werden schon durch Entladungen im Bereich von wenigen hundert Volt geschädigt; es gibt Komponenten, die noch empfindlicher sind. Das Gefährliche: Schäden sind nicht immer sofort sichtbar. Ein Bauteil kann zunächst funktionieren, später aber wegen einer Vorschädigung ausfallen – sogenannte latente Schäden, die Zeit und Nerven kosten.

Wo ESD im Alltag entsteht

ESD entsteht überall dort, wo unterschiedliche Materialien aneinanderrubbeln oder trockene Luft herrscht. Typische Risikofaktoren sind trockene Raumluft (oft unter ~40 % relativer Luftfeuchte), synthetische Kleidung, Teppichböden und Kunststoffverpackungen. Schon das Verschieben eines Stuhls, das Aufziehen eines Pullovers oder das Auspacken einer Platine kann zu einer Aufladung führen.

Person, die über Teppichboden läuft; Fokus auf Füße und mögliche Aufladungsquellen wie synthetische Kleidung

In Werkstätten und im Homeoffice treten ESD‑Probleme besonders im Winter häufiger auf, weil Heizungsluft die Luftfeuchte reduziert. Auch beim Umgang mit Filament und Plastikteilen im 3D‑Druck‑Bereich kann statische Ladung entstehen.

Typische Quellen an deinem Arbeitsplatz:

Werkstatt: Kunststoffkisten, Rollenstühle, Folien, ungeschützte Werkzeuge
Homeoffice: Teppich, Kunstfaser‑Kleidung, Druckerpapier
Elektronik‑Labor/Hobbydesk: Platinen, Bauteiltüten, Lötzinn, Messleitungen

Die Grundausstattung für einen ESD‑sicheren Arbeitsplatz

Ein sicherer Arbeitsplatz fängt bei einigen einfachen, gut kombinierten Komponenten an: ESD‑Matte, zuverlässige Erdung und ein korrekt getragenes ESD‑Armband. Diese drei Elemente bilden das Fundament, damit sich Ladungen kontrolliert abbauen.

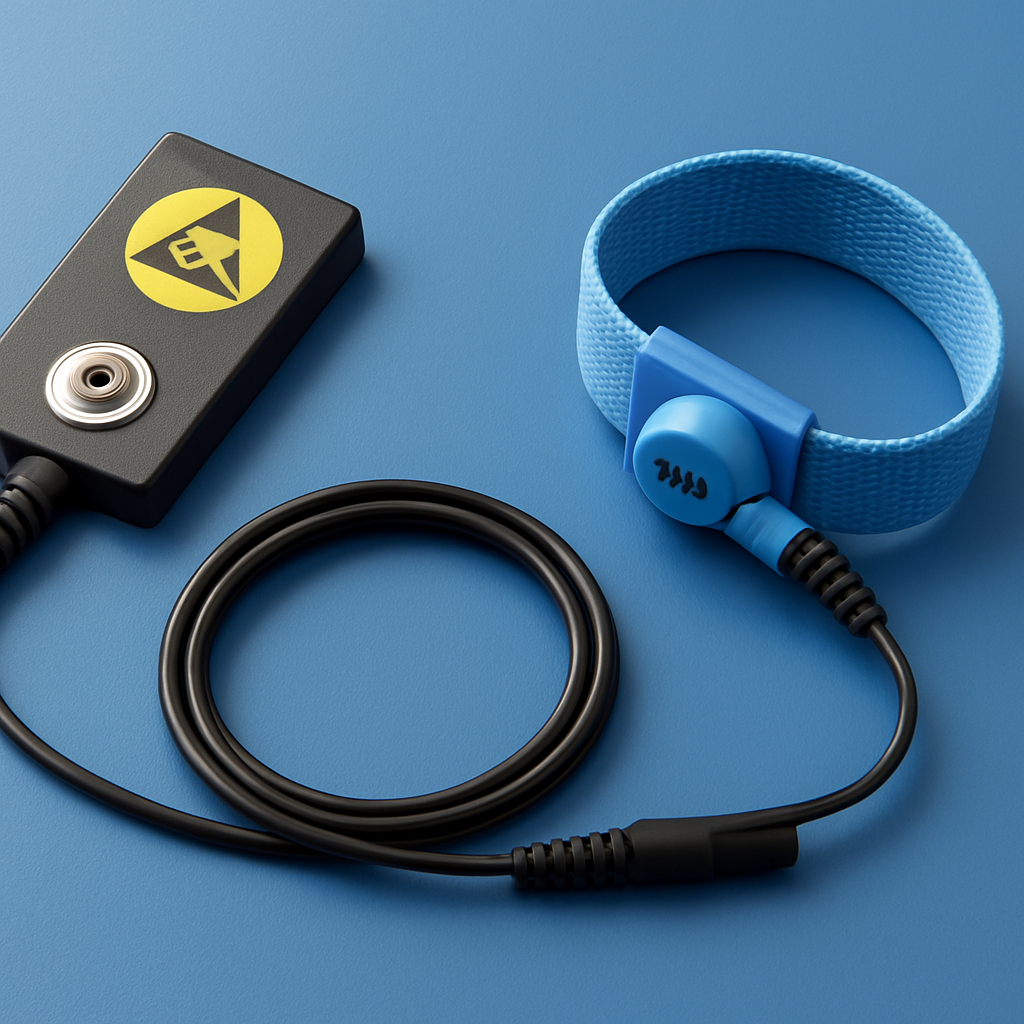

Close‑up einer ESD‑Matte mit angeschlossenem Erdungskabel, daneben ein ESD‑Armband mit 1 MΩ Widerstand

Wichtiges in Kürze:

ESD‑Matten leiten Ladungen kontrolliert ab – sie gehören fest auf die Arbeitsfläche und sollten über ein Erdungskabel angeschlossen werden.
Wrist strap (ESD‑Armband): funktioniert nur, wenn es direkt auf der Haut sitzt und mit der Erde verbunden ist. Üblich ist ein integrierter Vorwiderstand (typisch 1 MΩ) zur Sicherheit.
Erdung: Verbinde Matte und Armband fachgerecht mit einem Erdungspunkt. Häufig wird hierfür die Schutzleiter‑/Erde‑Verbindung genutzt – wichtig ist, dass die Verbindung geprüft ist und nicht an willkürliche Metallleitungen geschraubt wird.

Weiteres nützliches Zubehör: ableitfähige Werkzeuge (Schraubendreher, Pinzetten), ESD‑Beutel oder leitfähige Boxen zur Aufbewahrung und ESD‑Schaumstoff für ICs.

So richtest du deinen Arbeitsplatz richtig ein

Der beste ESD‑Platz ist ein System: Matte, Erdung, Armband und Werkzeug zusammen. So richtest du ihn Schritt für Schritt ein.

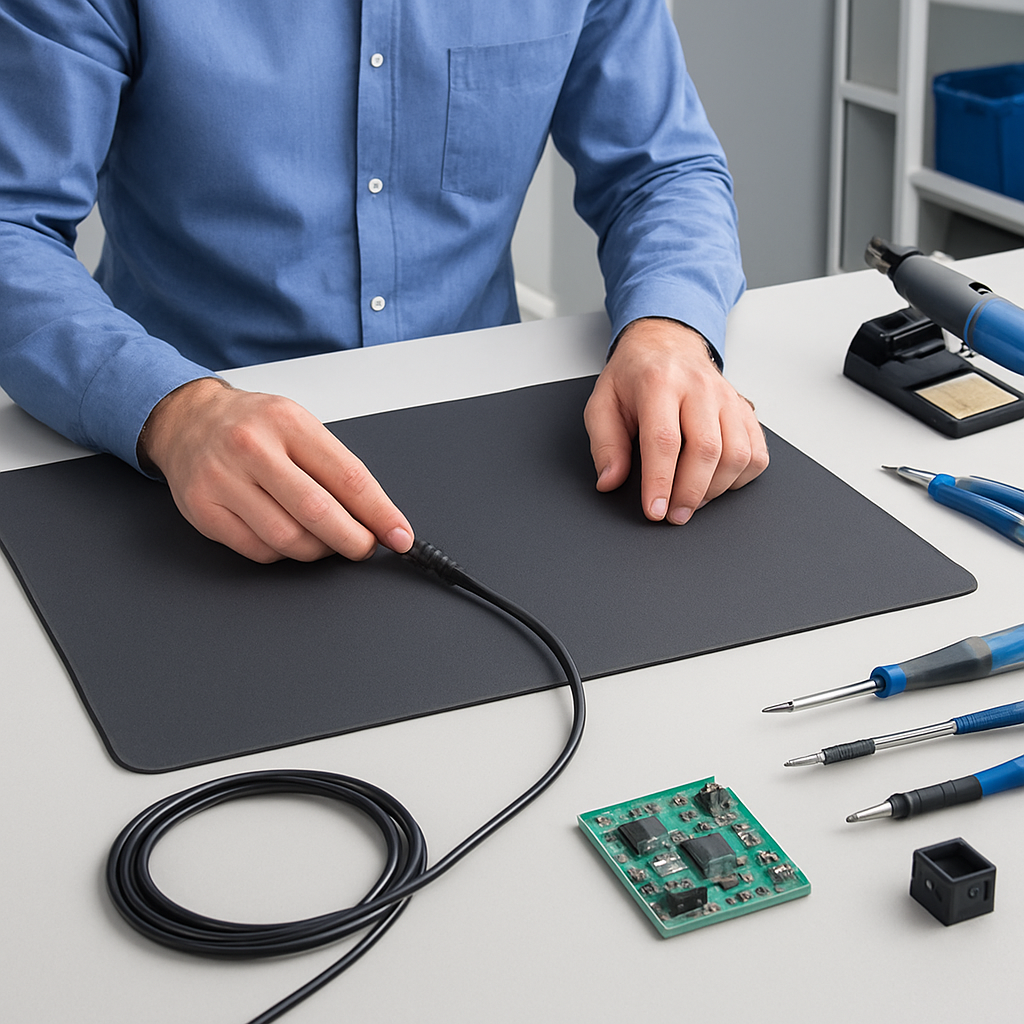

Workflow‑Bild: Anwender legt Matte auf Tisch, verbindet Erdungskabel, legt Werkzeuge übersichtlich ab

1. Tisch vorbereiten
Wähle eine glatte, stabile Fläche. Lege die ESD‑Matte so, dass alle wichtigen Arbeitsbereiche abgedeckt sind – auch die Stelle, an der du Platinen ablegst.

2. Matte und Erdung anschließen
Schließe das Erdungskabel an einen geprüften Erdungspunkt an. In vielen Hobbyumgebungen wird die Schutzleiter‑Verbindung genutzt, sofern korrekt ausgeführt; lasse dir im Zweifel vom Elektriker helfen. Wichtig: nicht an willkürliche Metallrohre oder Heizungsleitungen anschließen.

3. Werkzeuge einbinden
Lege Schraubendreher, Pinzetten und Messleitungen auf die Matte oder nutze Halter, die leitend angebunden sind. So verhinderst du, dass einzelne Werkzeuge ungeprüft Ladung eintragen.

4. Elektronik und Stromversorgung durchdenken
Achte auf saubere Kabelführung. Netzteile mit Metallgehäuse können zu Potentialunterschieden führen – plane die Erdung so, dass keine ungewollten Ströme fließen. Bei Unsicherheit: messen oder beraten lassen.

Als Richtwert für die Flächenwiderstände liegen viele ESD‑Arbeitsflächen im Bereich von etwa 10^6 bis 10^9 Ohm. Eine Messung mit geeignetem Gerät gibt dir Sicherheit, ob Matte und Verbindung korrekt funktionieren.

Schritt für Schritt: ESD‑Schutz im Alltag

ESD‑Schutz ist vor allem Routine. Diese Schritte solltest du zur Gewohnheit machen:

Vor dem Arbeiten: Armband anlegen und Verbindung prüfen.
Bauteile an Kanten anfassen, nicht an Pins oder Kontaktflächen.
Platinen niemals auf isolierenden Oberflächen ablegen – nutze die Matte.
Bauteile beim Transport in ESD‑Beuteln oder leitfähigen Boxen lagern.
Schnell‑Check vor Einbau: sitzt das Armband, ist das Kabel unbeschädigt, ist die Matte angeschlossen?

ESD beim Löten, Reparieren und Messen

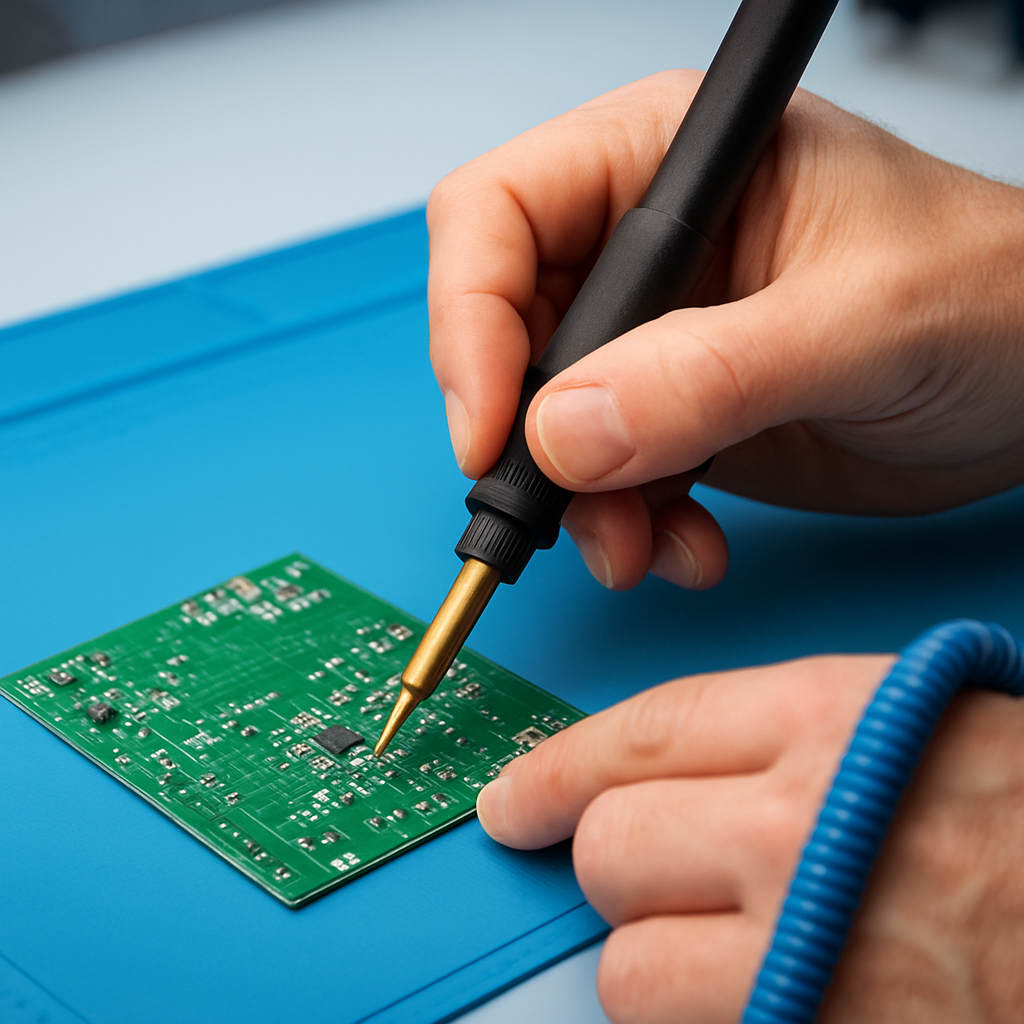

Hand mit ESD‑Armband lötet eine SMD‑Bauteil auf einer Matte; kleine gelbe Lötspitze, konzentrierter Arbeitsbereich

Beim Löten kommen noch Wärme und wechselnde Werkzeuge hinzu — eine gefährliche Kombination für empfindliche ICs. Halte Lötzeiten kurz, wähle passende Temperaturen und lege Bauteile zwischendurch auf die geerdete Matte. Verwende, wo möglich, ESD‑sichere Pinzetten und Messleitungen.

Beim Messen achte darauf, dass Messgeräte und Prüfspitzen keine Ladungen aufbauen. Wenn du ein Multimeter benutzt, prüfe, ob es für Arbeiten an empfindlicher Elektronik geeignet ist.

Warum ESD auch im 3D‑Druck‑Umfeld wichtig ist

Ein 3D‑Drucker ist eine Mischung aus Mechanik und Elektronik. Mainboard, Steppertreiber, Endstops, Sensoren und Displays sind empfindlich. Beim Wartungs‑ oder Upgrade‑Arbeiten sind diese Bauteile oft offen zugänglich – genau dann steigt das Risiko für ESD‑Schäden.

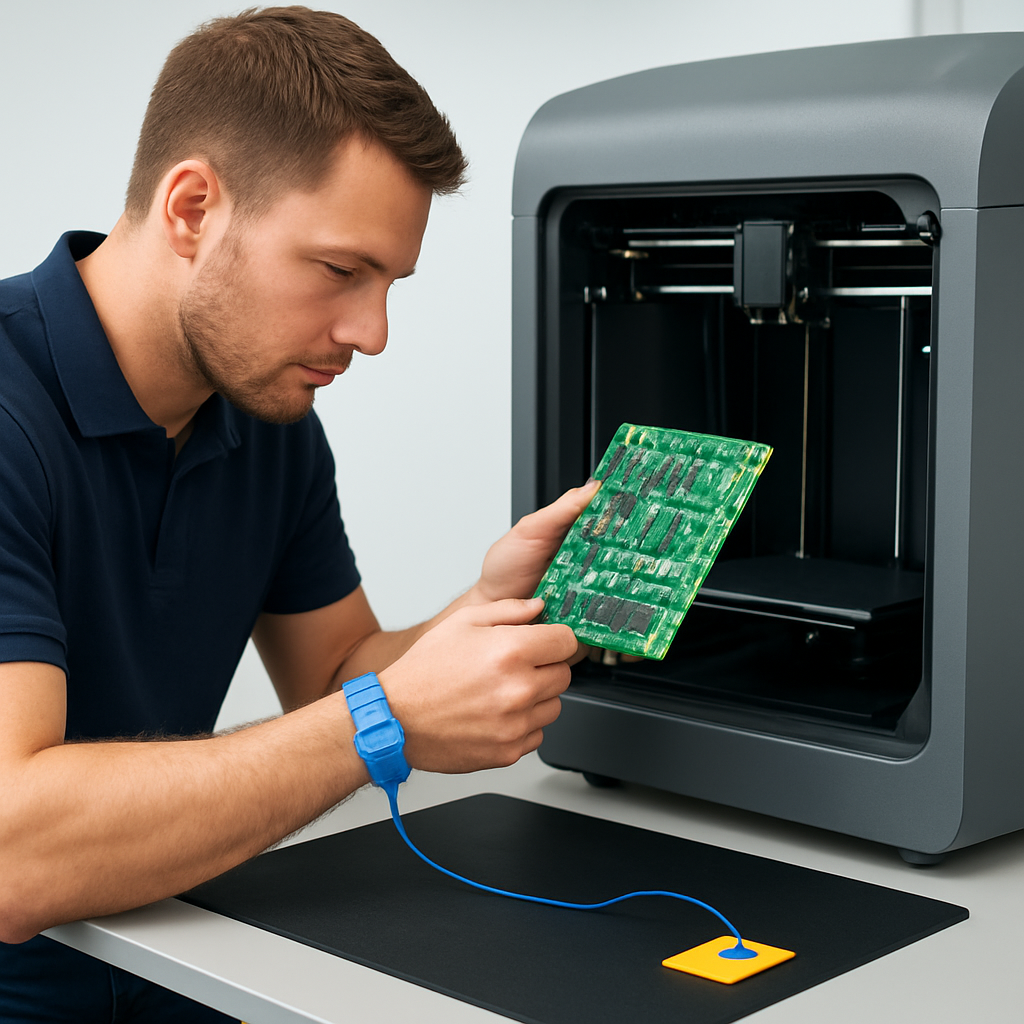

Techniker wechselt ein Mainboard in einem geöffneten 3D‑Drucker, trägt ESD‑Armband und arbeitet auf einer Matte

Außerdem erzeugt Filament und gedrucktes Kunststoff oft statische Aufladung. Besonders bei Arbeiten im trockenen Winter solltest du also ESD‑Gewohnheiten beibehalten, auch wenn es hobbytypisch vielleicht „nur“ ein Board‑Tausch ist.

Typische Fehler und Missverständnisse

Die häufigsten Fehler sind Unachtsamkeit und falsche Sicherheit. Beispiele:

Nur ein Armband tragen, aber Platinen auf isolierenden Flächen ablegen.
Matte nicht anschließen – das macht sie wirkungslos.
ESD‑Beutel durch normale Plastiktüten ersetzen.
Armband oder Kabel nicht prüfen – Verschleiß ist eine häufige Ursache.

Merke: Wenn du keinen Schlag spürst, heißt das nicht, dass nichts passiert ist. Viele Entladungen sind unspürbar, können aber Bauteile schädigen.

Kurz‑FAQ

Brauche ich privat überhaupt ESD‑Schutz?

Ja, wenn du regelmäßig mit offenen Platinen, Mikrocontrollern oder sensiblen Modulen arbeitest. Einfache Schutzmaßnahmen zahlen sich schnell aus.

Reicht ein Armband allein?

Nein. Es ist ein Teil des Systems – zusammen mit Matte und einer geprüften Erdung.

Wie oft prüfen?

Sichtchecks vor jeder Session, bei häufigem Gebrauch zusätzlich regelmäßige Widerstandsmessungen und eine gründliche Prüfung in sinnvollen Intervallen (z. B. jährlich oder bei Verdacht auf Defekt).

Ist jede Gummimatte eine ESD‑Matte?

Nein. Achte auf Produkte, die explizit als ESD‑Matte gekennzeichnet sind und die elektrischen Eigenschaften ausweisen.

Kurz‑Checkliste vor dem Start

Armband sitzt und ist verbunden
Matte angeschlossen und sauber
Bauteile liegen auf leitfähiger Unterlage
Werkzeuge sind ESD‑gerecht abgelegt
Bauteile nach dem Projekt wieder ESD‑sicher verpackt

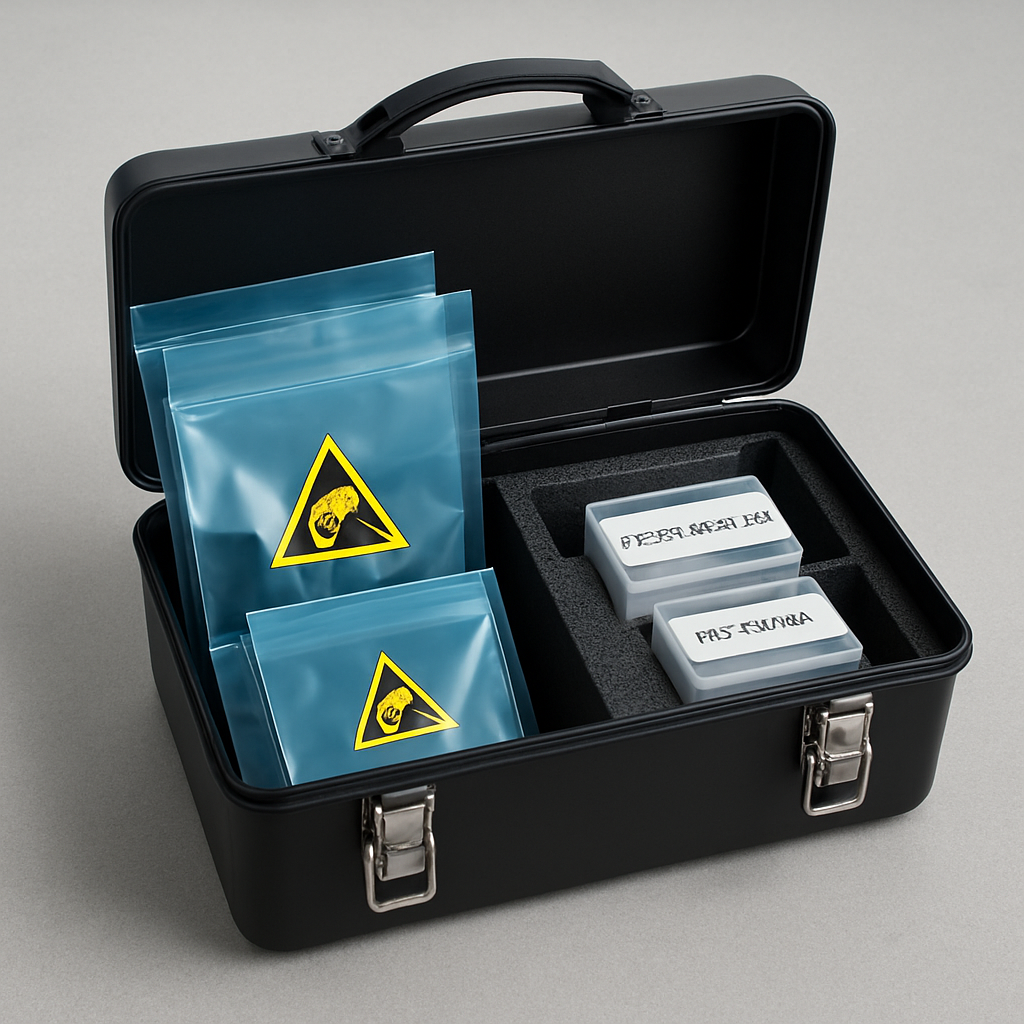

Aufnahme einer sauberen Toolbox mit ESD‑Beuteln, Schaumstoffeinlagen und beschrifteten Boxen

Wenn du diese Grundlagen beachtest, hast du eine solide Basis für einen verlässlichen, ESD‑sicheren Arbeitsplatz – ohne großen Aufwand. Sicher arbeiten heißt: Vorsicht, System und Routine. So schützt du deine Elektronik und sparst dir teure Überraschungen.
