Warum SMD-Löten heute so wichtig ist
SMD-Bauteile werden direkt auf die Oberfläche von Leiterplatten gelötet und prägen fast jede moderne Elektronik: Smartphones, Laptops, Sensoren und viele Mikrocontroller-Module setzen auf diese Bauform. Für Maker, Reparierer und Entwickler ist SMD-Löten daher eine Kernkompetenz - nicht weil es mysteriös wäre, sondern weil es präzises Arbeiten und ein paar grundlegende Techniken erfordert.
Viele SMD-Arbeiten sind überraschend zugänglich: Mit einer feinen Spitze, etwas Flussmittel, einer ruhigen Hand und ein bisschen Übung gelingen saubere Verbindungen. Dieser Artikel zeigt dir die sinnvollen Werkzeuge, eine klare Schritt-für-Schritt-Anleitung, typische Fehlerbilder und wie du sie sicher vermeidest.
Was du vor dem ersten Lötpunkt brauchst
Gute Vorbereitung macht das Löten leichter und schont Komponenten und Platinen. Achte auf drei Bereiche: Werkzeug, Verbrauchsmaterialien und Sicherheit.

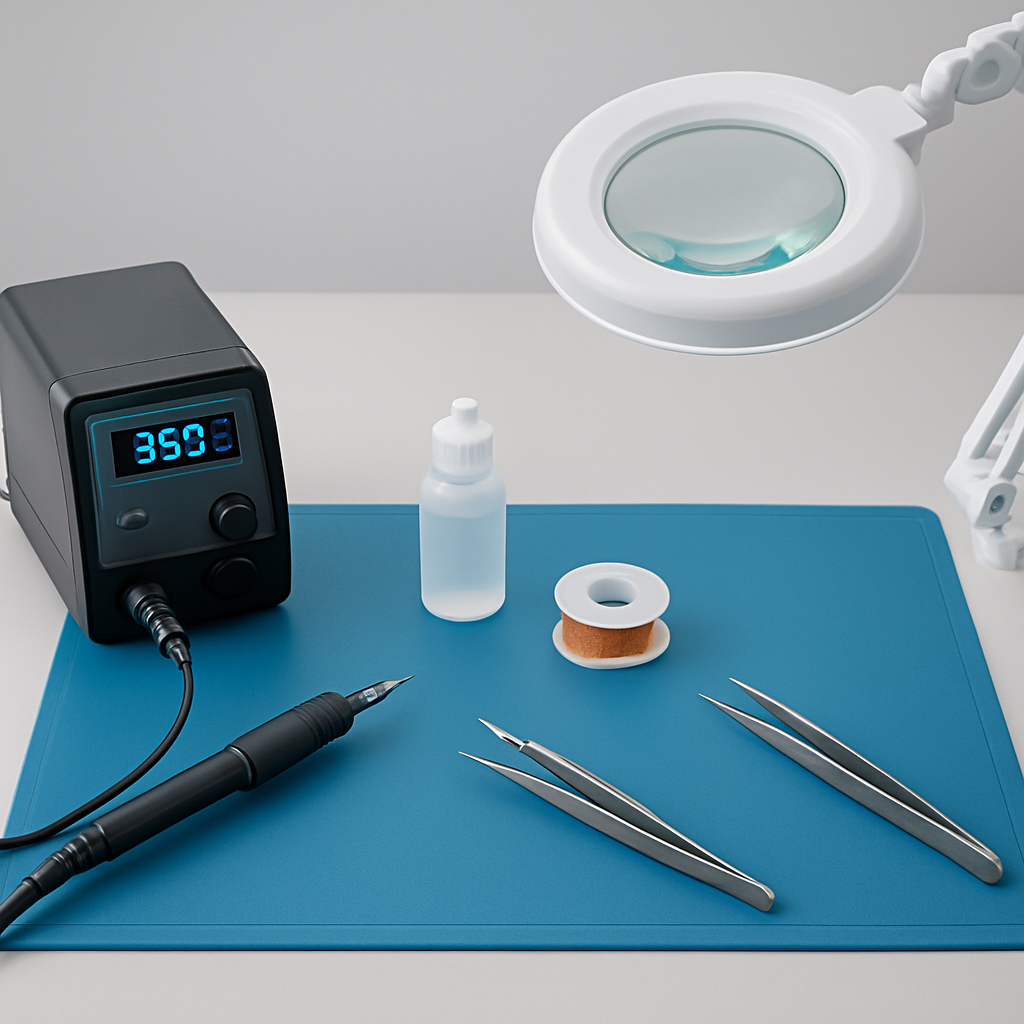

Werkzeug
- Geregelte Lötstation mit feiner Spitze (spitz oder Meißel-spezial, je nach Aufgabe)
- Pinzetten in zwei Größen, fein und grob
- Entlötlitze und ein Entlötsauggerät
- Lupe oder Metallurgisches Mikroskop / gute Lupenlampe
- Hilfsmittel: dritte Hand / Platinenhalter, feine Bürsten, Kapton-Band
Material
Wähle Lötzinn und Flussmittel bewusst. No-clean-Flux ist für Einsteiger praktisch, weil es meist nicht gereinigt werden muss; lösemittelaktive Flussmittel verbessern die Benetzung noch stärker, verlangen aber Reinigung mit Isopropanol.
- Leitfähiges Lot: bleihaltig (bei Hobby und Reparatur oft leichter zu verarbeiten) oder bleifrei (SAC-Legierungen) - beachte lokale Vorschriften.
- Flussmittel: Paste fürs Reflowen, flüssiges/gel-Flux für Handlöten.
Sicherheit und Arbeitsplatzluft
Für deine Gesundheit ist gute Absaugung wichtiger als eine reine Maske: Nutze einen kleinen Rauchabzug oder Lüfter, der Lötdampf wegführt. Eine Schutzbrille schützt vor Spritzern. Beim Umgang mit ESD-empfindlichen ICs empfehle ich ein geerdetes ESD-Armband und eine ESD-Unterlage - das reduziert das Risiko von latenten Schäden.
Welche Bauteile und Größen für den Einstieg?

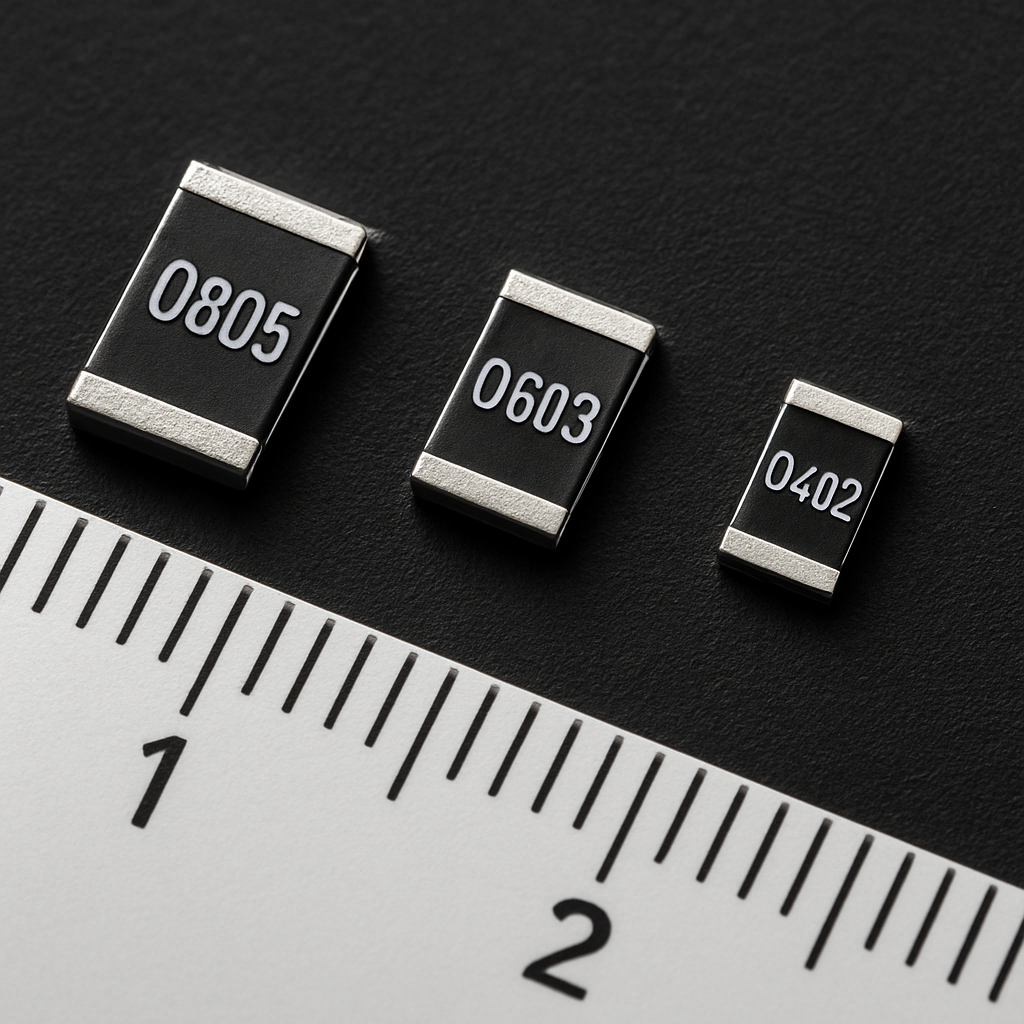

Für die ersten Schritte eignen sich größere SMD-Bauteile: 0805 ist sehr anfängerfreundlich, 0603 ist ein guter nächster Schritt. 0402 und kleiner sind anspruchsvoll und benötigen gute Vergrößerung und Routine.
Eine einfache Übungsplatine mit mehreren Widerständen, Kondensatoren und einigen IC-Fußleisten ist ideal, weil sie Fehler verzeiht und schnelle Erfolgserlebnisse bietet.

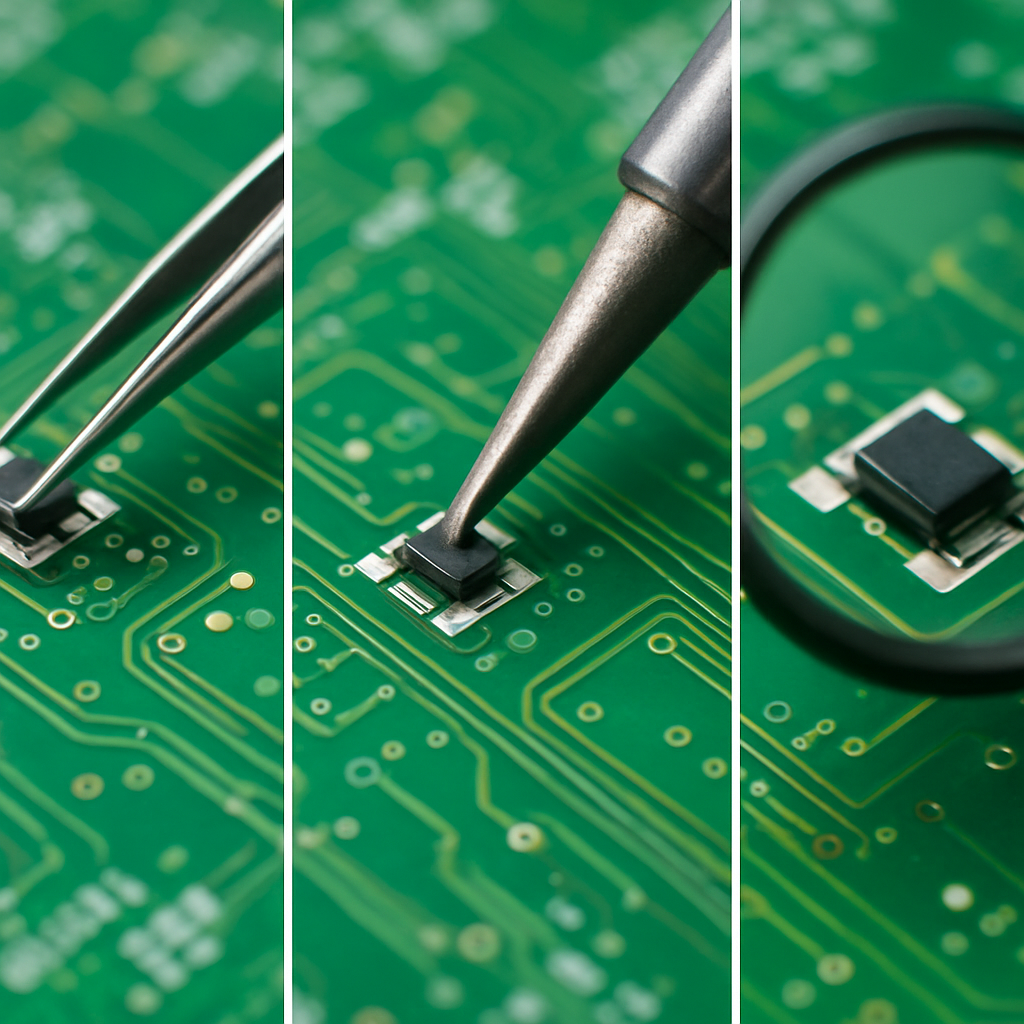

SMD-Löten: eine klare Schrittfolge
Ein strukturierter Ablauf nimmt die Unsicherheit: Pads vorbereiten, ein Pad vorverzinnen, Bauteil positionieren, restliche Anschlüsse löten, Kontrolle. Hier die Praxis mit Details, die oft fehlen:
-
Pads reinigen und Flux auftragen.
Reinige mit Isopropanol, lasse trocknen. Eine sehr kleine Menge Flux auf den Pads verbessert die Benetzung deutlich.
-
Eines der Pads vorverzinnen (nur bei Bedarf).
Trage eine minimale Lotmenge auf ein Pad auf. Beim Vorverzinnen nur kurz erhitzen (1-2 s). Bei großen Masseflächen oder Ground-Planes brauchst du mehr Wärme oder Vorheizen.
-
Bauteil platzieren und fixieren.
Mit Pinzette schnell positionieren, Ausrichtung prüfen (Polarität bei Elektrolyten, Punkt/Kerbe bei ICs). Beim Vorverzinnten Pad kurz erwärmen, damit das Bauteil daran ‚anzieht‘.
-
Restliche Anschlüsse löten - kurz und kontrolliert.
Berühre Pad und Anschluss gleichzeitig mit der Lötspitze, füge bei Bedarf wenig Lot hinzu und ziehe die Spitze nach 1-3 Sekunden weg. Halte die Kontaktzeit kurz, um Überhitzung zu vermeiden.
-
Entgraten und nacharbeiten.
Reste von Flussmittel (bei lösemittelaktivem Flux) mit Isopropanol entfernen. Lotbrücken mit Entlötlitze entfernen, kleine Fehler mit feiner Spitze nacharbeiten.
-
Endkontrolle.
Visuell unter Lupe/Mikroskop prüfen: glänzende, konkave Lötstellen sind gut; matte, körnige Flächen deuten auf kalte Lötstellen hin.
Tipps für spezifische Gehäuse
- Widerstände / Keramikkondensatoren: einfach - ein Pad vorverzinnen, ausrichten, zweite Seite löten.
- SOT-Gehäuse (SOT-23 etc.): sparsam löten, kurze Kontaktzeiten, Flussmittel hilft, Brücken zu vermeiden.
- ICs (SOIC/QFN): erst eine Ecke fixieren, dann Reihe für Reihe arbeiten; bei feinem Pitch hilft Drag-Soldering oder Heißluft.

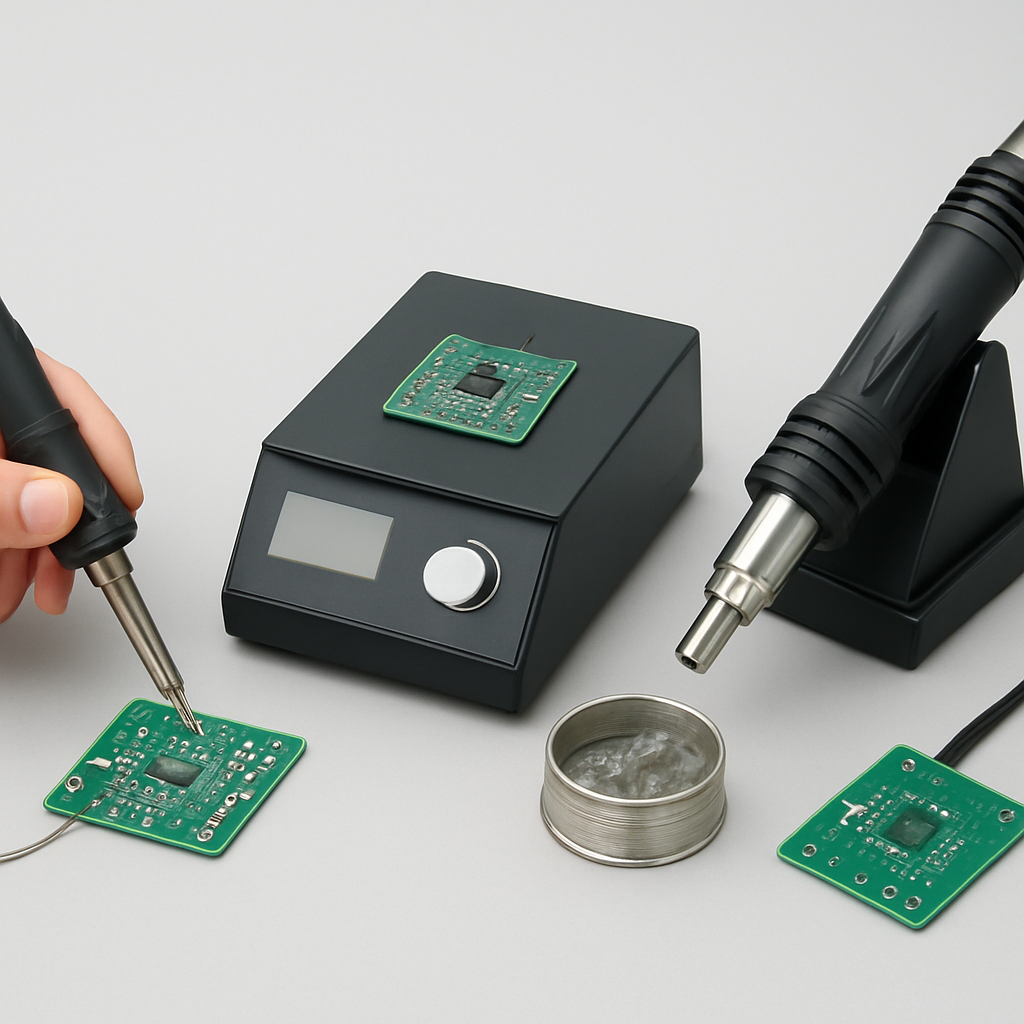

Welche Löttechnik wofür - kurz erklärt
Handlöten mit feiner Spitze ist die Grundlage. Danach kommen Techniken, die bei bestimmten Bauteilarten produktiver sind:
- Drag-Soldering: Schnell bei feinem Pitch (SOIC). Benötigt Übung und ausreichend Flux.
- Heißluft: Gut für gleichmäßiges Erwärmen, Rework und sehr kleine Bauteile; Achtung: Komponenten können sich verschieben.
- Reflow mit Lötpaste: Effizient für Serien und viele feine Bauteile - für Einsteiger oft der zweite Schritt nach Handlöten.
Typische Fehler und wie du sie behebst
Die meisten Probleme sind wiederkehrend und gut erkennbar. Hier die häufigsten Fehler mit konkreten Gegenmaßnahmen.

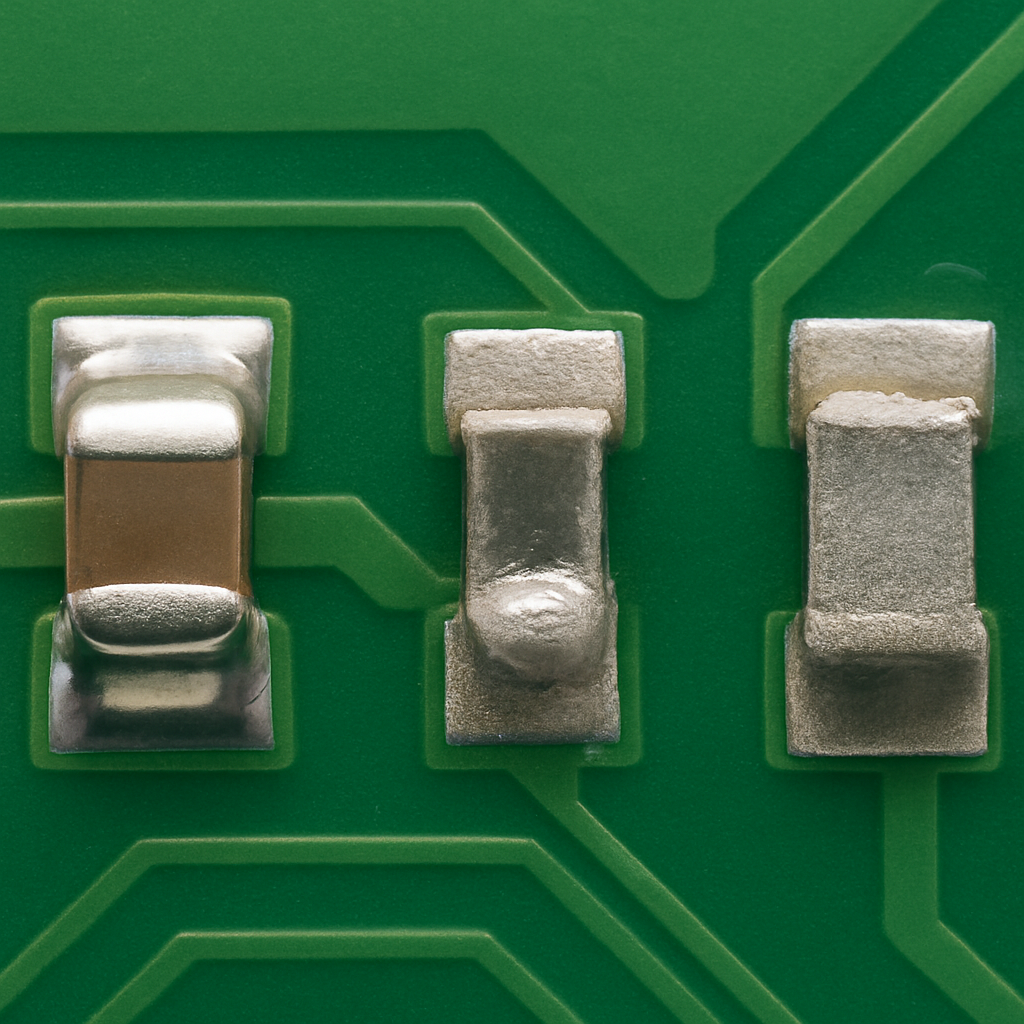

Kalte Lötstellen
Symptom: matte, krümelige Oberfläche. Ursache: unzureichende Erwärmung oder zu wenig Flux. Lösung: Pad und Anschluss gleichzeitig erwärmen, ausreichend Flux verwenden, Lötstelle neu aufheizen und benetzen.
Lötbrücken
Symptom: mehrere Pins elektrisch verbunden. Ursache: zu viel Lot oder falsche Spitze. Lösung: Entlötlitze einsetzen oder mit feiner Spitze und Flux die Brücke abziehen (wickeln), notfalls neu verlöten.
Bauteilverschiebung
Symptom: Bauteil sitzt schief. Ursache: ungleichmäßiges Erhitzen. Lösung: Eine Seite fixieren, dann zweite Seite schnell und gleichmäßig lobten; bei Heißluft gleichmäßig vorheizen und während Abkühlphase nicht berühren.
Verbrannte Pads / Delamination
Symptom: dunkles, abgehobenes Pad. Ursache: zu hohe Temperatur oder zu lange Wärmeeinwirkung. Lösung: Temperatur reduzieren, Kontaktzeit verkürzen; beschädigte Pads ggf. mit Drahtbrücke reparieren.

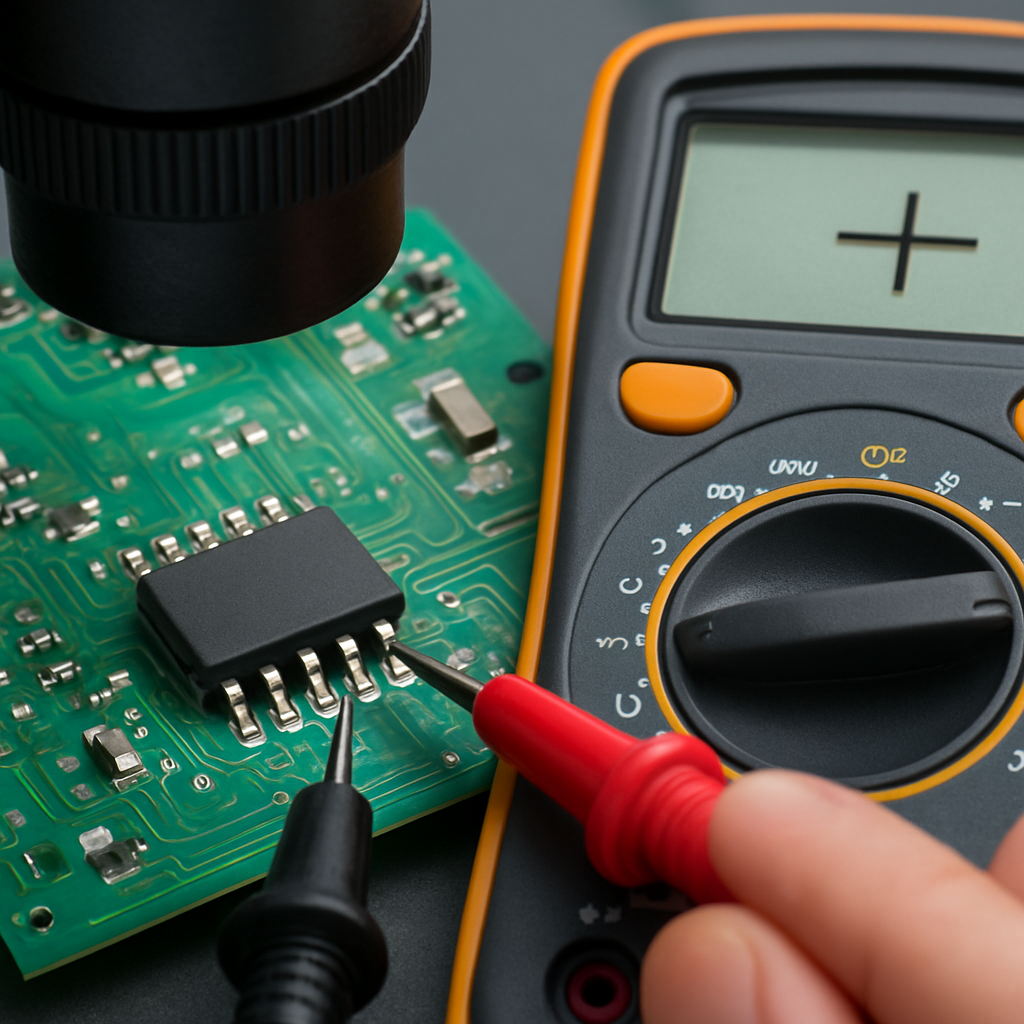

Kontrolle und Messung - bevor du einschaltest
Kontrolle spart Bauteile: Sichtprüfung, Durchgangs- und Kurzschlussprüfung sind Pflicht. Achte besonders auf Kurzschlüsse zwischen VCC und GND vor dem ersten Einschalten.
- Visuell unter Lupe/Mikroskop: Pins prüfen, Bauteileplanlage, Glanz und Form der Lötstelle.
- Multimeter: Durchgangstests, Widerstandswerte prüfen, Kurzschlussmessung zwischen Versorgungen.
- Optional: In-Circuit-Test oder sanftes In-System-Einschalten mit Strombegrenzung (Labornetzteil) für die erste Inbetriebnahme.
Praxisbeispiele: Mikrocontroller-Projekte und Prototyping
Bei Mikrocontroller-Projekten sind oft Header, Sensor-Breakouts oder kleine Adapter die typischen Lötaufgaben. Beginne mit einfachen Aufgaben wie Stiftleisten aufs Löten oder passive Bauteile auf eine Adapterplatine - das baut Routine.
Beliebte Lernprojekte: ein ESP32-Board mit aufgelöteten Headern, ein Sensor-Adapter für I2C, oder eine SMD-auf-Durchgangsadapterplatine. Diese Projekte sind überschaubar und geben rasch Erfolgserlebnisse.
FAQ - kurz & praktisch
Welche Temperatur ist sinnvoll?
Temperatur hängt von Lotlegierung, Spitze und thermischer Masse ab. Typische Bereiche: bleihaltiges Lot oft ~300-340 °C, bleifreies je nach Legierung ~340-370 °C. Wichtiger als die Zahl: kurze Kontaktzeiten (1-3 s beim Handlöten) und stabile, geregelte Station.
Geht SMD-Löten ohne Heißluft?
Ja. Viele Bauteile lassen sich sehr gut mit Lötkolben und richtigem Workflow löten. Heißluft erleichtert Rework und sehr kleine Bauteile, ist aber kein Pflichtwerkzeug für den Einstieg.
Welches Lot ist leichter zu lernen?
Bleihaltiges Lot lässt sich in der Regel leichter verarbeiten (niedrigere Fließtemperatur und besseres Benetzungsverhalten). Beachte aber gesetzliche Vorgaben und Umweltaspekte - in Produkten für den Verkauf ist bleifrei oft vorgeschrieben.
Nächste Schritte - wie du besser wirst
Mein Rat: Übe systematisch. Starte mit 0805-Übungen, dann 0603, arbeite an einem kleinen Rework-Projekt und vergleiche deine Lötstellen. Nutze ein Labornetzteil mit Strombegrenzung beim ersten Einschalten, das schützt im Fehlerfall Bauteile.
Wenn du magst, erstelle ein kleines Übungsboard für dich selbst: ein paar Widerstände, Kondensatoren, ein SOIC-OpAmp und ein paar Leitungen - so hast du verschiedene Herausforderungen in einem Projekt.
