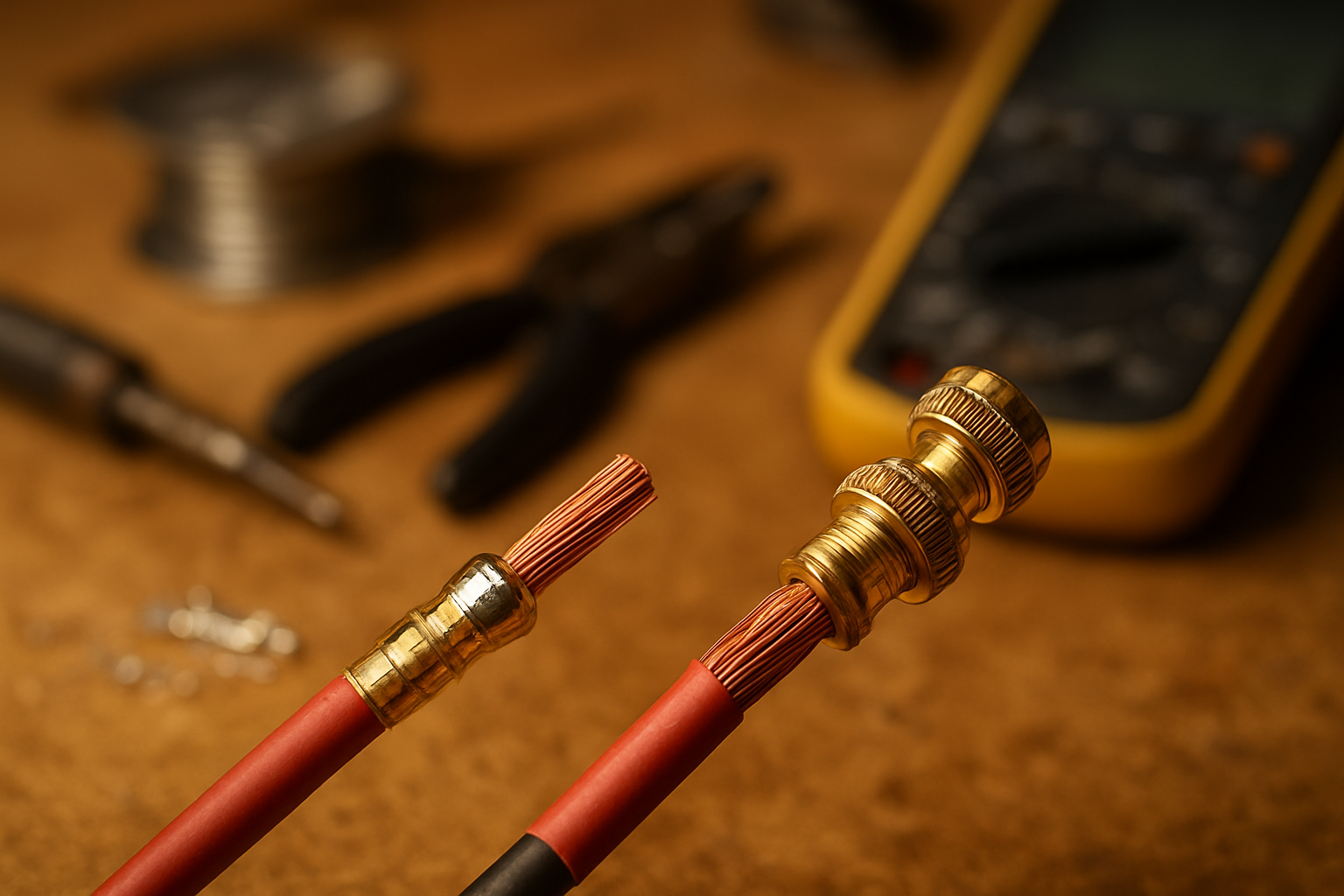

Lautsprecherkabel anlöten: Technik, Ausrüstung und Praxis für langlebige Verbindungen

Auf der Werkbank eines HiFi-Labors liegt eine fein gelötete Litze, funkelt wie eine winzige Brücke aus Metall. Unter Musikbedingungen bleibt diese Brücke stabil, während Schraubverbindungen durch Vibrationen, Feuchtigkeit oder Temperaturwechsel oft stille Probleme entwickeln. Die Signalreinheit hängt längst nicht nur vom Leiterquerschnitt ab, sondern davon, wie dauerhaft und dicht eine Kontaktstelle arbeitet. In diesem Kontext wird deutlich: Wer Lautsprecherkabel anlötet, investiert in eine langlebige Verbindung, die über Jahre hinweg Klangtreue bewahrt.

Der Beitrag beleuchtet Technik, Ausrüstung und Praxis im Gleichklang: Welche Werkzeuge wirklich helfen, welche Löttechniken eine stabile, stoffschlüssige Verbindung ermöglichen, wie sorgfältige Vorbehandlung, Hitze-Steuerung und Zugentlastung die Langzeitstabilität sichern und wie man in HiFi- und Messaufbauten konsistente Ergebnisse erzielt – ohne das Thema zu überladen, aber mit klaren, praxisnahen Hinweisen.

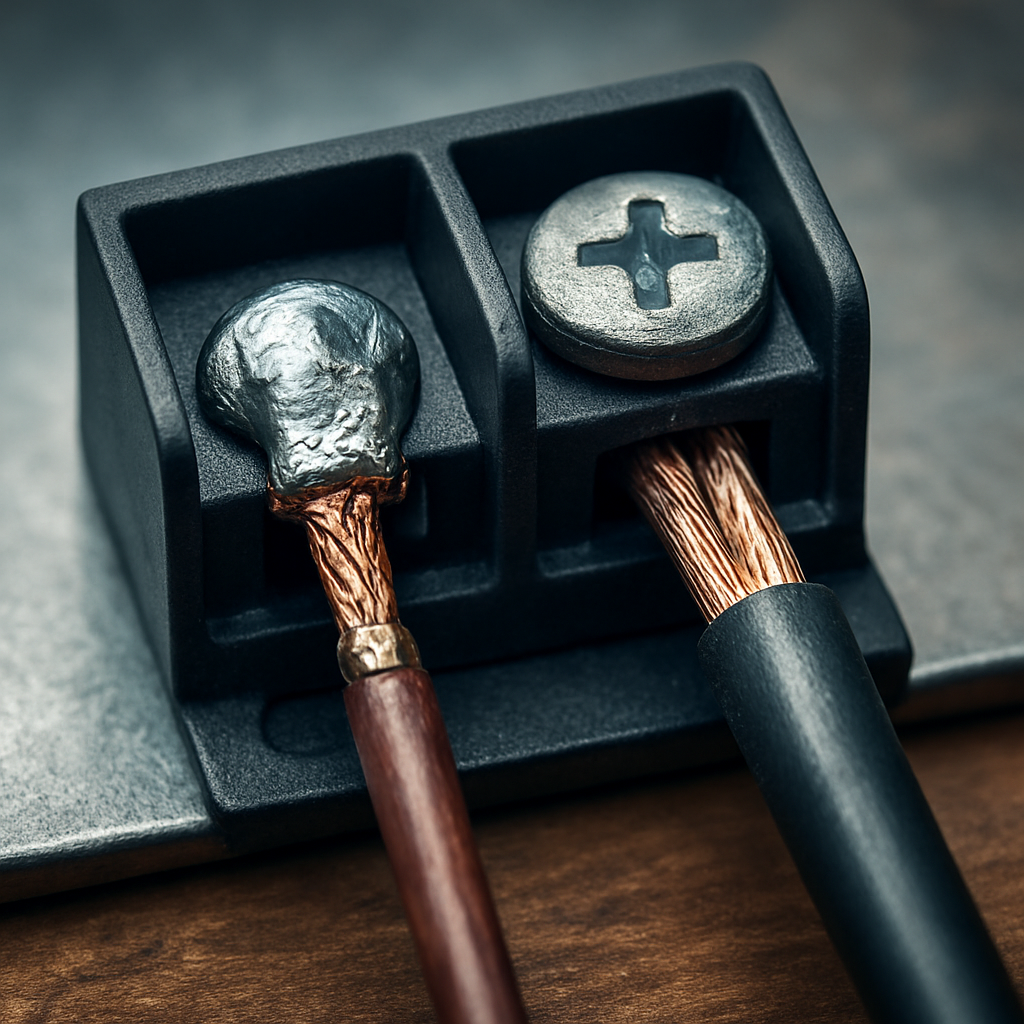

Löten vs Schrauben: Warum eine Lötverbindung bei Lautsprecherkabeln die Signalreinheit schützt

In HiFi- und Messpraxis zählt oft mehr als die rein elektrische Verbindung: Stabilität, Langlebigkeit und Signalreinheit. Eine sauber gelötete Litze–Buchse bietet gegenüber Schraubverbindungen mehrere entscheidende Vorteile. Dieser Abschnitt erläutert, warum Löten die Signalreinheit schützt und welche Mechanismen dahinterstehen.

Vorteile einer gelöteten Verbindung

• Übergangswiderstand und Signalführung: Durch das Löten reduziert sich der Übergangswiderstand zwischen Litze und Buchse deutlich, was eine stabilere Signalführung ermöglicht. Weniger Widerstand an der Kontaktstelle bedeutet weniger Verlustpotenzial im Audiosignal über längere Strecken.

• Stoffschluss statt Quetschung: Eine stoffschlüssige Verbindung entsteht, wenn das Lötzinn Zwischenräume zwischen Litze und Stecker vollständig ausfüllt. Dadurch sinkt der Kontaktwiderstand dauerhaft, während gleichzeitig eine Barriere gegen Feuchtigkeit und Oxidation geschaffen wird.

• Luft und Mikro-Luftspalten schließen sich: Gelötete Kontakte schließen Luftspalten an der Kontaktfläche besser aus. Luft kann zu Oxidation beitragen und in Grenzfällen Störeffekte begünstigen; durch das vollständige Verfüllen der Zwischenräume minimiert sich dieses Risiko.

• Widerstandsfähigkeit gegen Vibrationen und Hitze: Vibrationen und thermische Belastungen beeinflussen gelötete Verbindungen deutlich weniger als Schraubverbindungen. Das Lot bleibt stabil an Ort und Stelle; Bewegungen lösen weniger mechanische Belastung an der Kontaktstelle aus.

• Signalreinheit in HiFi- und Messaufbauten: Im HiFi-Umfeld oder bei präzisen Messaufbauten wirkt sich eine stabile Lötverbindung spürbar auf die Signalreinheit aus. Konstanz über längere Betriebszeiten hinweg ist hier ein entscheidendes Qualitätsmerkmal.

• Struktur des Kabels bleibt gewahrt: Die Lötverbindung behält die Kabelstruktur bei und ermöglicht einen großflächigen Elektronenfluss. Dadurch bleiben Signale auch bei Belastung zuverlässig transportiert, was langfristig Betriebssicherheit sichert.

Gegenüberstellung: Schraubverbindungen und ihre Schwächen

• Quetsch- und Abdrückeffekte an Litzen: Schraubverbindungen neigen dazu, Kupferlitzen zu quetschen oder abzuscheren, wodurch der effektive Leiterquerschnitt sinkt. Das beeinträchtigt die Leitfähigkeit gerade bei dünnen Litzen und in längeren Kabelwegen.

• Anfälligkeit für Korrosionsprozesse: Schraubverbindungen haben oft größere Freiräume, in denen Feuchtigkeit eindringen kann; sie neigen dazu, Kontaktwiderstände zu erhöhen, wenn Korrosion fortschreitet. Im Laufe der Zeit nimmt damit die Signalreinheit ab.

• Mikrobewegungen und Klemmprobleme: Vibrationen oder wiederholte mechanische Beanspruchung können Klemmverbindungen lockern, wodurch sich Kontaktwiderstände ändern und Störungen auftreten. Im Gegensatz dazu bleibt eine gelötete Verbindung in der Regel stabiler.

Praxisrelevante Anwendungsszenarien

• HiFi-Ketten mit empfindlichen Signalen: In hochwertiger Audiokomposition profitieren Synchronität und Gleichmäßigkeit des Leitungswegs enorm von einer robust gelöteten Kontaktstelle. Schon kleine Unterschiede am Übergangspunkt können im Klangbild wahrnehmbar sein.

• Labor- und Messaufbauten: Messsignale erfordern stabile, reproduzierbare Kontakte. Gelötete Verbindungen liefern hier oft bessere Reproduzierbarkeit als Schraubverbindungen, besonders unter thermischer Belastung.

• Mobile Einsätze und leistungsstarke Subwoofer: Die Robustheit gelöteter Verbindungen gegen Vibrationen und Wärmeeinwirkung ist auch bei mobilen Anwendungen ein klares Plus. Verlässlichkeit über längere Laufzeiten ist hier ein wichtiger Faktor.

Praxis-Tipps und Sicherheit beim Löten

• Saubere Vorbereitung: Entfernen Sie Isolierung sorgfältig, verzinnen Sie das Kabelende vor und sichern Sie die Verbindung mechanisch, bevor Sie löten. Eine saubere Basis erleichtert das Fließen des Lotes.

• Passende Ausrüstung: Verwenden Sie ausreichend leistungsstarke Lötwerkzeuge (z. B. eine Lötstation mit breiter Wärmeverteilung) und hochwertiges Lötzinn mit Flussmittelkern. Die Wahl der richtigen Spitze (breit für größere Kontakte, fein für feine Kontakte) verbessert Wärmeübergang und Lötergebnis.

• Wärme sicher handhaben: Die Wärmezufuhr muss so erfolgen, dass das Lot den Kontakt vollständig benetzt, nicht nur auf der Oberfläche klebt. Halten Sie das Lot heiß genug, aber vermeiden Sie längere Einwirkung der Hitze an der Isolierung.

• Abkühlzeit beachten: Halten Sie die Lötstelle ruhig, bis das Lot erstarrt ist. Bewegungen während der Abkühlphase können die Kristallstruktur des Lotes stören.

• Oberflächenreinigung: Entfernen Sie Flussmittelreste, um Korrosion zu vermeiden. Eine saubere Oberfläche trägt zur Langzeitstabilität der Verbindung bei.

• Sicherheit: Arbeiten Sie in gut belüfteter Umgebung, tragen Sie Schutzbrille und achten Sie darauf, Kontakt mit der erhitzten Lötstelle zu vermeiden. Der Lötkolben erreicht sehr hohe Temperaturen.

Schlussfolgerung

Für Lautsprecherkabel bietet das Löten gegenüber Schraubverbindungen klare Vorteile: geringerer Übergangswiderstand, stoffschlüssige Kontakte, minimierte Luftzugänge, bessere Resistenz gegen Vibrationen und thermische Belastungen sowie eine stabile Signalreinheit in HiFi- und Messanwendungen. Die Investition in sorgfältige Löttechnik zahlt sich langfristig aus, da Kabelstrukturen erhalten bleiben und der großflächige Elektronenfluss eine zuverlässige Betriebssicherheit begünstigt. Achten Sie dabei stets auf eine kontrollierte Hitzezufuhr und eine gewissenhafte Vorbereitung – so profitieren Sie dauerhaft von klarer, unverfälschter Audioreife.

Ausrüstung, Verbrauchsmaterialien und Vorbereitung für professionelle Kabelkonfektionierung

Die professionelle Kabelkonfektionierung erfordert sorgfältige Auswahl von Werkzeugen, hochwertiges Material und eine strukturierte Vorbereitung. Erfahrene Anwender setzen konsequent auf temperaturkontrollierte Arbeit, sauberen Oberflächenkontakt und zuverlässige Zugentlastung, um langlebige Verbindungen zu erzielen. Im Folgenden finden Sie eine praxisorientierte Übersicht zu Ausrüstung, Verbrauchsmaterialien und Vorbereitungsschritten, speziell für das Löten von Lautsprecherkabeln.

Empfohlene Lötausrüstung

• Empfehlung: Lötkolben mit 30–80 Watt Reichweite; besser 50–80 Watt, um eine ausreichende Wärmeübertragung auch bei massiveren Steckern sicherzustellen.
• Empfehlung: Idealerweise eine breite Meißelspitze, die eine große Kontaktfläche bietet und Wärme effizient in den Kelch des Steckers überträgt.
• Hilfsmittel: Eine Dritte-Hand (Löthilfe) oder eine gleichwertige Haltevorrichtung erleichtert das sichere Fixieren des Steckers während des Erhitzens und verhindert ungewollte Bewegungen.
• Spezialtipps: Halten Sie den Lötkolben in einem Ständer bereit, arbeiten Sie fokussiert und vermeiden Sie hektische Bewegungen, um kalte Lötstellen zu minimieren.

Verbrauchsmaterialien

• Lötzinn: Hochwertiges Lot mit integrierter Flussmittelseele; bleihaltiges Lot ist technisch zuverlässig, bleifreies Lot wird ebenfalls genutzt; Silberlot wird häufig bevorzugt, besonders bei hochwertigen Verbindungen.
• Flussmittel: Verlässliches Flussmittel oder Rosin-Core-Lötzinn sorgt für sauberen Kontakt und eine gute Benetzung der Litzen und Kelchflächen.
• Abisolierwerkzeuge: Abisolierzange in Kombination mit einem Seitenschneider gehört zur Standardausrüstung, um Adern sauber freizulegen und präzise zuzuschneiden.
• Schnittwerkzeuge: Gezielte Schnittwerkzeuge, Messer oder geeignete Kabelmesser sorgen für glatte Enden ohne Beschädigung der Litzen.
• Isolationsmaterial: Schrumpfschlauch dient der Isolation, dem Schutz gegen Kurzschluss und der Zugentlastung; setzen Sie ihn nach dem Verlöten passgenau ein.
• Optionales Zubehör: Bleifatige oder bleifreie Lote je nach Anforderung, gegebenenfalls Flussmittelstifte zur individuellen Vorbehandlung von Litzen.

Standardwerkzeuge und Hilfsmittel

• Abisolier- und Zuschneidewerkzeuge: Abisolierzange, Seitenschneider und ggf. ein feines Teppichmesser zur feinen Nachbearbeitung der Kabelenden.
• Schneiden und Vorbereiten: Saubere Schnittkanten verhindern mechanische Beanspruchung der Litzen; sauber zugeschnittene Enden erleichtern das Einführen in die Lötaufnahme.
• Isolations- und Schutzmaterial: Schrumpfschlauch in passenden Durchmessern; passende Hitzequelle für das Schrumpfen, z. B. Heißluftföhn, Halogenlampe o. Ä.
• Mess- und Prüftechnik: Optionales Multimeter-Set zur Vorprüfung von Durchgang und Widerstand nach der Verbindung; dient der Qualitätskontrolle.

Vorbereitung von Kabeln und Stecker

• Vorbereiten der Schrumpfhülse: Schrumpfschlauch wird zuerst auf das Kabel geschoben, weit genug nach hinten, damit er später nicht durch Hitzeentwicklung schrumpft oder schmilzt.
• Abisolieren und Vorverzinnen: Anschließend die Kabelenden passgenau abisolieren; die freigelegte Litzenlänge richtet sich nach der Tiefe der Lötaufnahme im Stecker; danach die Litzen vorsichtig verdrillen, damit keine Einzeldrähte abstehen, und das Enden vorverzinnen.
• Passgenauigkeit prüfen: Das verzinnte Kabelende muss später in die Öffnung des Steckers passen; testen Sie kurz die Passform, bevor Sie lötend arbeiten.
• Zusätzliche Vorarbeiten: Verwenden Sie bei Bedarf eine kurze Zugentlastung am hinteren Bereich des Steckers, um mechanische Belastungen zu minimieren. Achten Sie darauf, dass der Schrumpfschlauch ausreichend Abstand zu hitzeempfindlichen Teilen hat.
• Schnitt- und Abisoliertechnik: Verwenden Sie eine saubere Abisolierung und eine gleichmäßige Litzenlänge, damit alle Adern gleich in der Lötaufnahme sitzen. Verdrillen der Litzen reduziert das Ausfransen in der Lötstelle.
• Verbindungscheck vor dem Löten: Prüfen Sie, ob das freigelegte Litzenendermaß zur Öffnung des Steckers passt und ob es keine aufstehenden Drahtenden gibt, die später Kurzschlüsse verursachen könnten.

Wichtige Hinweise zur Steckerwahl und Belastungskontrolle

• Steckertyp und Kabelquerschnitt: Achten Sie darauf, dass der Stecker für den Kabelquerschnitt geeignet ist und Lötkelche besitzt, die eine stabile Wärmeübertragung sicherstellen.
• Belastungskontrolle: Verwenden Sie geeignete Bananenstecker oder Klemmklemmen, um die Belastung kontrolliert zu testen und erste mechanische Belastungen zu simulieren, bevor Verschrumpf- oder Klemmverbindungen final verschlossen werden.
• Polung und Passgenauigkeit: Stellen Sie sicher, dass Plus- und Minuspol korrekt zugeordnet sind und die Lötstelle mechanisch fest sitzt, damit bei Vibrationen keine lose Verbindung entsteht.
• Schutz vor Wärmeübertragung: Vermeiden Sie übermäßiges Erhitzen der Isolierung und der Litzen; eine gleichmäßige Wärmeverteilung über die breite Meißelspitze erleichtert das gleichmäßige Verlöten, ohne Isolationsmaterial zu beschädigen.
• Abkühlung: Lassen Sie Lötverbindungen ruhig und kontrolliert erstarren; vermeiden Sie Zucken oder Bewegungen, die die Kristallstruktur des Lotes stören könnten.

Praktische Checkliste für die Praxis

• Stellen Sie sicher, dass alle Materialien in der richtigen Größe vorhanden sind (Kabelquerschnitt, Schrumpfschlauchdurchmesser, passende Lötspitze).
• Fixieren Sie den Stecker sicher in der Löthilfe, bevor Sie Wärme aufbringen.
• Verzinnen Sie Litzenendflächen gründlich, damit das Lötzinn sich gleichmäßig verteilt.
• Führen Sie das zuvor verzinnte Kabelende zügig in die Lötaufnahme ein und halten Sie den Kontakt über die angegebenen Sekundenspanne, damit das Lot gut fließen kann.
• Nach dem Abkühlen die Lötstelle mechanisch prüfen und gegebenenfalls eine Zugprobe durchführen.
• Schieben Sie den Schrumpfschlauch über die Lötstelle und schrumpfen Sie ihn gleichmäßig, um eine saubere Isolierung und eine sichere Zugentlastung zu erreichen.

Mit der richtigen Ausrüstung, sorgfältig ausgewählten Verbrauchsmaterialien und einer durchdachten Vorbereitung legen Sie die Grundlage für zuverlässige, langlebige Lautsprecherkabel-Verbindungen, die auch bei längeren Laufwegen eine stabile Signalübertragung sicherstellen.

Vorbereitung von Kabeln und Steckern: Hüllen, Abisolieren, Verzinnen

Eine sorgfältige Vorbereitung der Leiter und der Umhüllung bildet die Basis jeder zuverlässigen Lötverbindung beim Lautsprecherkabel. Richtig platziert, stabilisiert und vor Hitze geschützt, lässt sich das Kabelende sauber verzinnen und sicher in die Lötöffnung des Steckers führen. Die folgenden Schritte unterstützen Sie dabei, Hüllen, Abisolieren und Verzinnen sachgerecht umzusetzen.

Hüllen, Schrumpfschlauch und Zugentlastung

• Hülse oder Schrumpfschlauch werden vor dem Löten auf das Kabel geschoben, damit sie später durch Hitze beim Schrumpfen nicht beschädigt werden. Wählen Sie eine passende Länge, die am Stecker später noch ausreichend Abstand zum Kontaktfeld bietet. Idealerweise liegt die Schrumpfzone hinter der Lötaufnahme, damit die Hitze beim Schrumpfen den Innenleiter nicht beeinträchtigt.
• Schieben Sie die Hülle so weit nach hinten, dass sie beim Schrumpfen vollständig hinter dem Stecker liegt und kein Kontakt zum signalführenden Innenleiter entsteht. Dadurch minimieren Sie Kurzschlüsse und unbeabsichtigte Berührungen.
• Die Zugentlastung gehört in der Regel ebenfalls zur Vorbereitung: Sie sorgt dafür, dass mechanische Belastungen nicht direkt an der Lötstelle wirken. Wählen Sie eine Lösung, die zum Kabelquerschnitt und Steckertyp passt und sich gut mit dem Schrumpfschlauch kombinieren lässt.

Abisolieren: Passgenauigkeit und Litzenführung

• Die Abisolierung erfolgt passgenau: Die freigelegte Litzenlänge entspricht der Tiefe der Lötaufnahme im Stecker. Eine zu kurze Abisolierung lässt keinen zuverlässigen Kontakt zu, eine zu lange Abisolierung erhöht das Risiko freier Einzellamellen.
• Nach dem Abmanteln sollten die Litzen frei von Einzellamellen sein. Abstehende Fäden verursachen Kriechströme oder könnten beim Einführen in die Öffnung des Steckers beschädigt werden.
• Verdrillen Sie die Kupferlitzen leicht, damit keine einzelnen Drähte abstehen. Ein sauber verdrehter Litzenstrang erleichtert später das gleichmäßige Verlöten.
• Entfernen Sie Schmierstoffe oder Rückstände von der Manteloberfläche, damit das Flussmittel später optimal haftet. Eine saubere, fettfreie Oberfläche begünstigt eine gleichmäßige Zinnüberdeckung.
• Prüfen Sie, ob die Abisolierlänge zur entsprechenden Lötaufnahme im Stecker passt. Die Passform hat Einfluss darauf, wie sich das verzinnte Endstück später in der Öffnung positionieren lässt.

Verzinnen: Flussmittel, Litzen, erster Kontakt zum Lötzinn

• Vor dem Verzinnen wird der Innenleiter typischerweise mit Flussmittel benetzt, damit das Lot besser haftet. Das Flussmittel entfernt Oxide und sorgt für eine saubere Oberfläche, auf der das Lötzinn gut fließt.
• Das Verzinnen der Litzen verhindert das Ausfransen der Adern während des Lötens. Ein gleichmäßig verzinnetes Litzenbündel lässt sich ohne Widerstand in die Öffnung führen.
• Das verzinnte Kabelende erleichtert das Einführen in die Öffnung des Steckers erheblich. Gleichzeitig reduziert es die Gefahr kalter Lötstellen, weil das Lot schneller und gleichmäßiger fließt.
• Achten Sie darauf, dass das verzinnte Ende ergonomisch vorbereitet ist: Es lässt sich bequem in der Kontaktöffnung positionieren, ohne dass Litzen widerspenstig herausragen.
• Flussmittelreste nach dem Löten entfernen Sie sachgerecht, um Korrosion zu vermeiden. Überschüssige Reste lassen sich oft mit Isopropanol oder speziellem Reiniger entfernen, bevor die Schrumpfschläuche endgültig positioniert werden.

Vor dem eigentlichen Löten prüfen

• Prüfen Sie vor dem eigentlichen Löten, ob das verzinnte Kabelende in die Lötöffnung des Steckers passt. Ein kurzer Passform-Check spart Zeit und vermeidet Fehlkontakte oder Beschädigungen am Steckerkegel.
• Überlegen Sie, ob die Hülle ausreichend Schutz bietet und der Schrumpfschlauch später vollständig isoliert. Ein zu eng sitzender oder zu großer Schrumpfschlauch kann später die Passform des Steckers beeinträchtigen.
• Planen Sie die Reihenfolge der Schritte so, dass der Innenleiter zuerst in die Kontaktöffnung eingeführt wird und der Rest des Litzenbündels danach sicher sitzt. Eine klare Sequenz reduziert das Verbiegen der Litzen während des Lötens.

Schritt-für-Schritt: So geht’s praktisch

1. Hülle auf das Kabel schieben und positionieren; sicherstellen, dass später genug Platz bleibt, um den Schrumpfschlauch zu verwenden.
2. Freigelegte Litzen genau auf Länge bringen; Abisolierlänge der Litzen entspricht der Tiefe der Lötaufnahme im Stecker.
3. Litzen leicht verdrillen und die Enden verzinnen; Flussmittel gleichmäßig auftragen.
4. Kabelende in die Lötaufnahme des Steckers einführen; prüfen, ob das verzinnte Ende passt und bündig sitzt.
5. Gegebenenfalls Schrumpfschlauch positionieren und isolieren; sicherstellen, dass der Innenleiter nicht durch den Schrumpfbereich beeinträchtigt wird.

Endkontrolle und Sicherheit

• Nach dem Vorbereiten und Verlöten erfolgt eine mechanische Prüfung der Verbindung: Schon leichter Zug sollte die Konstruktion nicht lösen.
• Die Lötstelle sollte sauber, gleichmäßig und glänzend wirken; kalte Lötstellen erkennen Sie an matt verfärbten oder ungleichmäßigen Oberflächen.
• Entfernen Sie Flussmittelreste kontrolliert und sorgfältig, um Korrosion zu verhindern.
• Arbeiten Sie mit ausreichender Belüftung und schützen Sie Hände und Augen vor heißen Oberflächen. Halten Sie Lötwerkzeuge sicher in Ständern, nicht lose liegen.

Häufige Fehlerquellen und hilfreiche Tipps

• Zu lange oder zu kurze Abisolierung: Immer die Geometrie der Lötöffnung beachten.
• Übermäßiges Flussmittel oder verschmierte Oberflächen: Verwenden Sie nur so viel Flussmittel, wie wirklich nötig ist.
• Hitze zu lange auf dem Kabel: Die Hitze muss Innenleiter und Kontaktrand gleichmäßig treffen und darf nicht nur an der Oberfläche kleben bleiben.
• Schrumpfschlauch darf die Kontaktfläche nicht blockieren; prüfen Sie die Passform vor dem finalen Schrumpfen.

Fazit dieser Vorbereitungsphase

Eine sauber ausgeführte Vorbereitung von Hüllen, Abisolieren und Verzinnen ist entscheidend für eine langlebige, vibrationsresistente und elektrisch zuverlässige Lötverbindung. Sind Hülle und Schrumpf ideal platziert, Litzen präzise abisoliert und das Endstück sauber verzinnt, lässt sich das Kabel sicher in die Stecköffnung führen und das Löten gelingt mit geringem Risiko kalter Lötstellen. Mit diesem Fundament schaffen Sie eine stabile Grundlage für eine hochwertige Lautsprecherverbindung.

Der Lötvorgang am massiven Stecker: Wärmeverteilung, Timing und Techniken

Der stabile Kontakt zwischen Kabel und dem massiven Stecker ist grundlegend für eine zuverlässig verlötete Verbindung, die auch bei Vibration und Wärme lange beständig bleibt. In diesem Abschnitt schildern wir den Lötvorgang am massiven Stecker im Detail – von Fixierung und Wärmeverteilung bis hin zum richtigen Timing und sicherem Abkühlen. Folgen Sie den beschriebenen Schritten sorgfältig, um eine gleichmäßige Wärmeübertragung, eine vollständige Lotverbindung und eine mechanisch stabile Lötstelle zu erreichen.

Fixierung des Steckers und Schutz empfindlicher Oberflächen

• Fixierung des Steckers: Der Stecker wird sicher in einer Lötunterlage oder einer Dritte-Hand fixiert, damit während des Erhitzens keine Bewegungen entstehen. Dadurch bleibt der Kelch stabil und das Lot fließt kontrolliert.
• Schutz empfindlicher Goldbeschichtungen: Vermeiden Sie den direkten Kontakt von Klemmen oder Lötwerkzeugen mit empfindlichen Goldbeschichtungen. Decken Sie sensible Flächen ab oder verwenden Sie eine Schutzabdeckung, um Kratzer oder Beschädigungen zu verhindern.
• Lagekontrolle: Prüfen Sie, dass der Kelch frei von Fremdkörpern ist und dass der Stecker gleichmäßig in der Aufnahme sitzt. Eine schiefe Position erschwert die Wärmeübertragung und birgt das Risiko ungleichmäßiger Lötverbindungen.

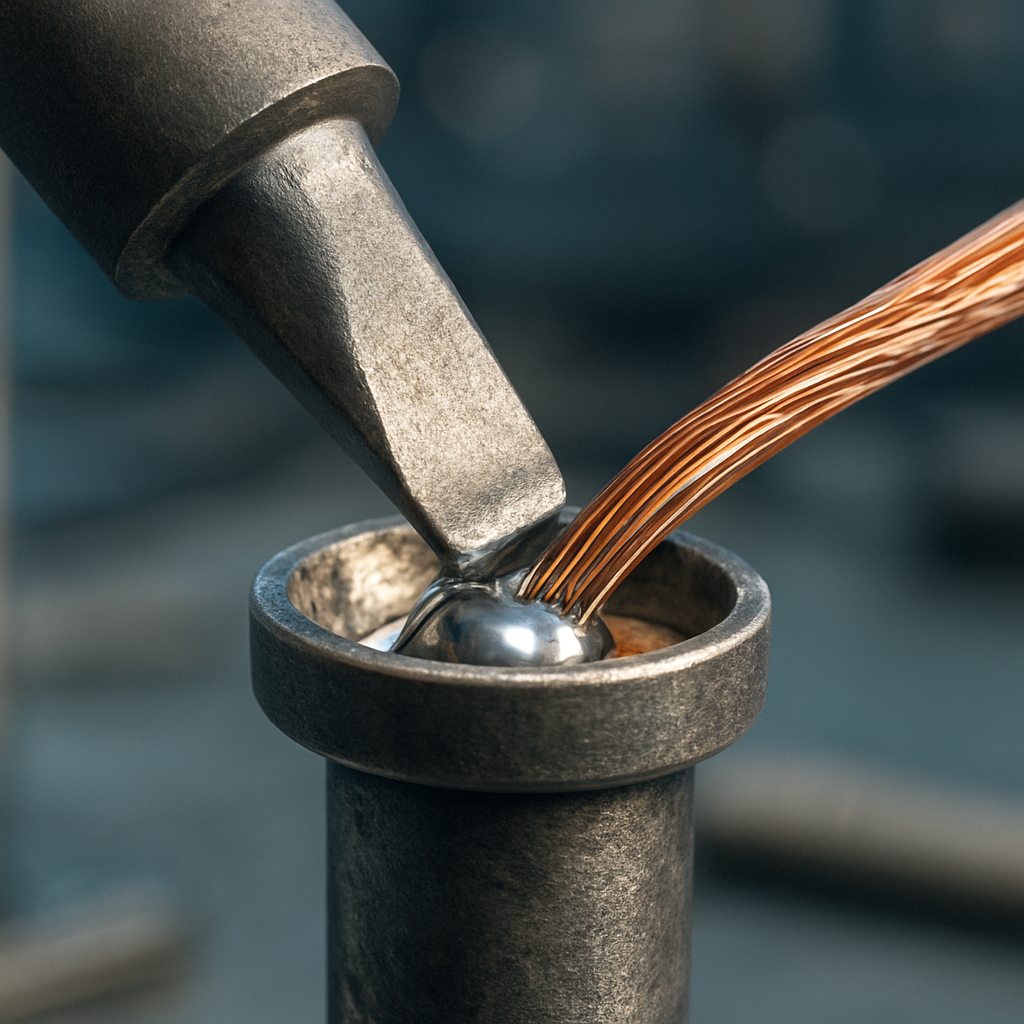

Wärmeverteilung: Großflächiger Kontakt der Lötspitze am Kelch

• Wärmeübergang optimieren: Die Wärmekapazität des massiven Steckers verlangt eine großflächige Kontaktfläche der Lötspitze am Kelch. Eine breite Meißelspitze oder eine ähnliche Spitztform sorgt dafür, dass Wärme gleichmäßig in den Kelch übergeht.
• Kontaktfläche der Spitze: Achten Sie darauf, dass die Lötspitze möglichst großen Kontakt zum Kelch hat, damit sich die Temperatur effizient über den Steg verteilen kann. Ein zu schmaler Kontakt erhöht das Risiko kalter Zonen.
• Dritte-Hand-Hilfe: Verwenden Sie eine Lötunterlage oder eine Dritte-Hand, um den Stecker stabil zu halten und gleichzeitig den Lötzinn präzise in den Kelch zu führen.
• Temperaturmanagement: Planen Sie die Hitze so, dass der Kelch rasch erhitzt wird, ohne das umliegende Isoliermaterial zu schädigen. Übermäßige Hitze kann das Isolationsmaterial schmelzen oder die Litzenstruktur beeinträchtigen.

Der Lötvorgang: Erhitzen, Fließen des Lotes und Einführen des Kabelendes

• Erhitzen des Steckers: Erhitzen Sie den Stecker so lange, bis das Metall heiß genug ist, dass das Lötzinn von selbst zu fließen beginnt. Ziel ist ein fließendes Bad im Kelch, nicht nur ein Aufkleben des Zinns.
• Lötzinnfluss im Kelch: Das Lot muss im Kelch fließen, sodass sich eine durchgehende Verbindung bildet. Vermeiden Sie Tropfen am oberen Rand des Kelchs; stattdessen soll das Zinn gleichmäßig in den Innenraum eindringen.
• Kabelende vorbereiten: Das verzinnte Kabelende wird vorbereitet, sodass es sauber in die Öffnung des Kelchs eingeführt werden kann. Die freigelegte Litze sollte sauber verzinnt und frei von Verdrillungen sein, damit der Zinn die Litze vollständig benetzt.
• Kabel einführen: Führen Sie das verzinnte Kabelende zügig in die Öffnung des Kelchs ein. Die Einführung sollte kontrolliert erfolgen und das Kabel nicht zu früh wieder zurückgezogen werden.
• Wärmezufuhr für das Kabelende: Halten Sie nach dem Einführen des Kabelendes eine zusätzliche Wärmezufuhr für 1–2 Sekunden aufrecht, damit sich das Lot des Kabels mit dem des Steckers verbindet. Dieses Timing ist entscheidend, damit eine gleichmäßige, stoffschlüssige Verbindung entsteht.
• Vermeiden von Luftzutritt: Vermeiden Sie Luftzutritt: Während des Lötvorgangs sollte keine Luft an die Lötstelle gelangen, da Luft Oxidation verursacht und die Verbindungsqualität beeinträchtigen kann.

Abkühlphase: Ruhe bewahren und Kristallstruktur bewahren

• Lötkolben entfernen: Entfernen Sie den Lötkolben langsam und ziehen Sie das Kabel in Ruhe, bis die Lötstelle erstarrt ist. Bewegungen während der Abkühlphase können die Kristallstruktur des Lots stören.
• Ruhezeit beachten: Vermeiden Sie jegliche mechanische Beanspruchung der Verbindung während des Abkühlens. Die Lötstelle benötigt Zeit, um eine stabile Mikrostruktur zu entwickeln.
• Nicht pusten: Pusten oder forcierte Abkühlung kann Mikro- oder Makrorisse in der Lotstruktur verursachen. Lassen Sie die Lötstelle natürlich abkühlen, damit sich eine gleichmäßige Kristallstruktur bilden kann.

Sicherheit, Qualität und häufige Stolperfallen

• Hitzebeherrschung: Zu viel Hitze kann Isolationsmaterial beschädigen oder Litzenquerschnitte erhitzen. Arbeiten Sie kontrolliert und vermeiden Sie übermäßige Wärmeeinwirkung.
• Flussmittelrückstände: Entfernen Sie überschüssiges Flussmittel nach dem Löten ggf. mit geeigneten Reinigungsmitteln, um Korrosion zu verhindern.
• Lötoberfläche prüfen: Eine gut verlötete Stelle ist glatt, glänzend (bleihaltiges Lot) bzw. silbrig-matt (bleifreies Lot) und zeigt eine vollständige Benetzung der Litze und des Kelchs.
• Mechanische Festigkeit: Testen Sie nach dem Abkühlen die mechanische Festigkeit durch eine behutsame Zugprobe. Die Verbindung sollte keinen spürbaren Spielraum aufweisen.
• Form des Lotes: Vermeiden Sie kalte Lötstellen, Tropfen oder unregelmäßige Verteilung des Lotes. Eine konsistente Flächenverteilung sorgt für eine stabile Kontaktfläche und minimiert Widerstände.

Praktische Hinweise und Abschlussgedanken

• Timing-Feinheiten: Das Timing der Wärmezufuhr, der Einführung des Kabelendes und der Abkühlung bestimmt maßgeblich die Kristallstruktur des Lotes sowie die Haltbarkeit der Verbindung. Übung an Restkabeln hilft, ein Gefühl dafür zu entwickeln.
• Lötspitzenauswahl: Verwenden Sie eine breite Lötspitze für eine gute Wärmeübertragung in den Kelch, insbesondere bei massiven Steckern. Eine zu feine Spitze kann den Wärmefluss begrenzen und zu kalten Lötstellen führen.
• Dauerhafte Qualität: Eine sauber gelötete Verbindung zwischen Litze und Kelch sorgt für geringen Übergangswiderstand, verlässliche Kontaktqualität und eine bessere Belastbarkeit gegenüber Vibrationen – Eigenschaften, die im HiFi- und Messbereich besonders wichtig sind.

Mit der richtigen Fixierung, einer großzügigen Wärmeübertragung am Kelch, präzisem Timing und einer ruhigen Abkühlphase gelingt eine langlebige, zuverlässige Lötverbindung am massiven Stecker – eine solide Basis für stabile Signalpfade in hochwertigen Lautsprecherkabeln.

Symmetrische vs unsymmetrische Kabel, Polarität und Bi-Wiring beim Lautsprecherlötprojekt

Polarität und ihre Bedeutung im Stereo-Betrieb

• Polarität: Bei Stereolautsprechern ist die richtige Polarität kritisch. Verpolte Kabel führen zu weniger fokussiertem Klang, schwammigem Imaging und hörbarer Klangverfälschung – selbst ohne Defekt am Receiver oder an den Lautsprechern. Eine klare Zuordnung von Plus- und Minusleiter am Verstärker und an den Lautsprechern sorgt für eine präzise Impulswiedergabe und stabile Phasenlage beider Kanäle.
• Praxishinweis: Achten Sie darauf, dass Pluspol und Minuspol an beiden Enden identisch belegt sind. Bei Mischungen aus symmetrischen und unsymmetrischen Leitungen kann konsequente Kanal-Belegung Phasenprobleme vermeiden.

Symmetrische vs unsymmetrische Kabel

• Symmetrische Kabel: Nutzen drei Leiter – Plus, Minus und Masse – und unterdrücken Störungen besser, wodurch Signalintegrität über längere Strecken steigt. Besonders sinnvoll, wenn das Signal elektromagnetischen Störungen ausgesetzt ist oder längere Verbindungen zwischen Verstärker und Lautsprecher nötig sind.
• Unsymmetrische Kabel: Typisch für Heim- oder einfache Anwendungen, bestehen meist aus zwei Leitern (Signalleiter + Masse/Schirm). Sie sind leichter, kostengünstiger und einfacher zu handhaben, aber störanfälliger gegenüber Störquellen und Rauschen, besonders über längere Distanzen.
• Belegung in der Praxis: Symmetrische Kabel (z. B. XLR) verwenden dreipolige Kontakte; Cinch- bzw. unsymmetrische Kabel (RCA) nutzen zwei Pole und eine gemeinsame Schirmung. Beim Aufbau eines Lautsprecherlötprojekts kann dies die Wahl der Steckergröße und -Belegung maßgeblich bestimmen.

Belegungen und Steckertypen

• XLR-Kabel: Nutzen dreipolige Kontakte und sind darauf ausgelegt, Signal und Masse sauber voneinander zu führen. Die dreipolige Bauweise erlaubt robuste Unterdrückung von Störungen und eine klare Signalführung, insbesondere in professionellen Anwendungen.
• Cinch/Klinke (unsymmetrisch): Cinch-Verbindungen arbeiten im unsymmetrischen Layout, das heißt, das Signal läuft über einen Leiter und die Abschirmung dient als Rückleiter/Masse. In Bezug auf Lautsprecherkabel bedeutet dies eine etwas höhere Anfälligkeit für Übersprechungen oder Brummanteile, besonders bei längeren Kabelwegen.
• Brücken und Bi-Wiring: Viele Lautsprecher bieten Polklemmen, die eine Brücke (Verbindung zwischen Tief- und Hochtönerkanälen) erlauben. Wenn Bi-Wiring gewünscht ist, sollten diese Brücken entfernt werden, um eine klare Entkopplung der Frequenzbereiche zu ermöglichen.

Bi-Wiring – getrennte Kanäle für Tief- und Hochton

• Was Bi-Wiring bewirkt: Bi-Wiring trennt die Tieftöner- und Hochtöner-Kanäle separat voneinander, wodurch eine potenziell bessere Trennung der Frequenzbereiche und eine geringere Beeinflussung durch gemeinsame Leitungen erzielt wird. In manchen Setups führt dies zu wahrnehmbaren Klangverbesserungen, insbesondere bei anspruchsvoller Musikwiedergabe.
• Wie man es umsetzt: Verwenden Sie zwei Kabelpfade pro Lautsprecher – eines für die Tief-/Mittelfrequenzen und eines für die Hoch-/Hochtöner. Entfernen Sie die Brücken zwischen den Polklemmen, um echte Entkopplung zu erreichen. Beachten Sie, dass der Effekt je nach Box, Verstärker und Raumakustik variieren kann.
• Praxisbewertung: Bi-Wiring ist in vielen Heim-Setups nicht zwingend nötig; der Nutzen bleibt oft subjektiv. In Studio- oder Live-Umgebungen wird Symmetrie häufig bevorzugt, da sie zuverlässig Störunterdrückung und konsistente Impulsreaktionen über Distanz hinweg bietet.

Vorteile und Nachteile der Symmetrie

• Vorteile:
• Geringere Störabstrahlung durch redundante Störunterdrückung und stabile Impulsantwort.
• Besseres Signal-Rausch-Verhältnis über längere Kabelwege.
• Stabilere Phasenbehandlung, insbesondere bei professionellen Installationen.
• Nachteile:
• Höhere Kosten und komplexerer Aufbau (zusätzliche Leiter, passende Stecker, ggf. mehr Material).
• Größere Platzanforderungen und aufwändigere Verdrahtung, besonders bei langen Runs oder schwer zugänglichen Installationen.
• In vielen Heimanwendungen kann ein gut verdrahtetes unsymmetrisches Kabelsystem ausreichend gute Ergebnisse liefern, während im Studio- oder Live-Kontext Symmetrie oft bevorzugt wird.

Praxis-Checkliste und Hinweise zur Belegung

• Polung prüfen: Stellen Sie sicher, dass Plus zu Plus und Minus zu Minus im gesamten Signalpfad verbunden ist; falsche Belegung beeinträchtigt Klangqualität deutlich.
• Kabelart auswählen: Wägen Sie ab, ob Symmetrie sinnvoll ist (längere Strecken, rauschreiche Umgebung) oder ob unsymmetrische Kabel ausreichen.
• Bi-Wiring korrekt anwenden: Entfernen Sie Brücken und verwenden Sie zwei unabhängig belebte Kabelpfade pro Lautsprecher. Achten Sie darauf, dass die Lautsprecherklemmen entsprechend beschaltet sind.
• Aufbau beim Löten: Achten Sie auf saubere Kontakte, gute Isolation und Zugentlastung; verwenden Sie Schrumpfschlauch oder passende Isoliermaterialien, um Kurzschlüsse zu vermeiden.
• Prüfung nach dem Anschluss: Führen Sie einen kurzen Klangtest durch, prüfen Sie Gleichlauf und Imaging beider Kanäle und kontrollieren Sie, ob Störgeräusche oder Brummen auftreten.

Fazit zu diesem Abschnitt

• Symmetrische Kabel bieten in professionellen Anwendungen zuverlässige Störunterdrückung und oft bessere Impulswiedergabe, während unsymmetrische Kabel im Heimgebrauch praktikabler, kostengünstiger und flexibel bleiben. Die Wahl hängt von Umweltbedingungen, Kabellaufstrecken, Ausrüstung und dem persönlichen Hörgefühl ab. Bi-Wiring kann deutlich verbessern, muss aber sinnvoll umgesetzt und von kompatibler Lautsprecherhardware unterstützt werden. In jedem Fall zählt saubere Polarität und eine sorgfältige Lötverbindung, um langfristig stabile Verbindungen zu sichern.

Fazit

Das Löten von Lautsprecherkabeln ist mehr als eine einfache Verbindung von Draht und Stecker. Wer eine langlebige, störrarme Signalführung will, setzt auf eine stoffschlüssige Kontaktstelle, eine gleichmäßige Wärmeverteilung und eine durchdachte Zugentlastung. Die Praxis zeigt, dass gute Vorbereitung – Abisolieren, Verzinnen, sauberes Flussmittelhandling und kontrolliertes Schrumpfen – sowie eine behutsame Hitzezufuhr maßgeblich die Qualität der Lötverbindung bestimmen. Eine sorgfältig benetzte Kontaktfläche, das Vermeiden von Luftspalten und eine ruhige Abkühlphase minimieren Übergangswiderstände und kalte Lötstellen, auch wenn Vibrationen oder Temperaturwechsel auftreten. Die Wahl der Ausrüstung – leistungsstarker Lötkolben, passende Spitze, hochwertiges Lot, plus geeignete Schrumpfschale und mechanische Zugentlastung – bildet das Fundament für eine verlässliche Langzeitperformance.

In puncto Kabelarchitektur entscheidet der Einsatz symmetrischer versus unsymmetrischer Leitungen je nach Einsatzumgebung. Bi-Wiring kann eine sinnvolle Optimierung darstellen, bleibt jedoch oft eine subjektive Preference abhängig vom System. Entscheidend bleibt, dass Polarität konsistent gewahrt wird, Kontakte sauber verlötet und die Verbindung mechanisch zuverlässig gesichert ist. Dann transportieren Ihre Lautsprecherkabel Klang mit Stabilität über Jahre hinweg.
