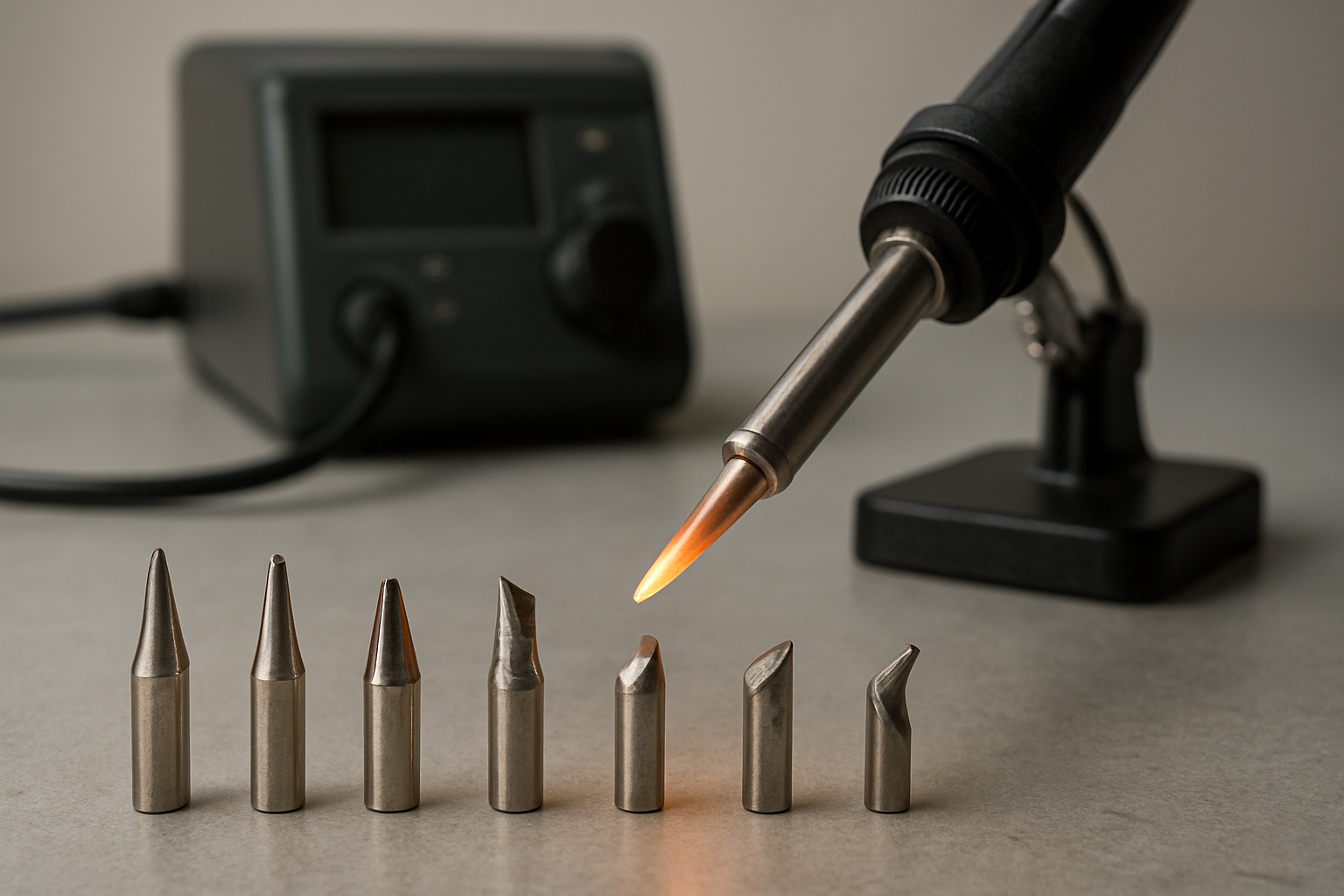

Lötspitzen-Set sinnvoll zusammenstellen: Formen, Wärme und Praxis

Beim Verlöten entscheidet oft nicht die Spitze allein, sondern das feine Zusammenspiel aus Form, Wärmeführung und Befestigung. Wer die falsche Spitze auswählt, zahlt den Preis in Nacharbeit, kalten Verbindungen oder ungleich verteiltem Lot. Dieser Beitrag zu "Lötspitzen Set sinnvoll zusammenstellen: Formen, Wärme und Praxis" beleuchtet, wie sich unterschiedliche Spitzenformen auf Präzision, Wärmeeintrag und Arbeitsfluss auswirken – von konisch über abgeschrägt bis Hohlkehle, Messer oder Mini-Wave. Die Pointe: Ein sinnvolles Core-Set ist kein Universalwerkzeug, sondern eine abgestimmte Auswahl, die den typischen Arbeitsabläufen folgt. Je klarer das Bauteilbild, die Zugangsmöglichkeiten und die erforderliche Wärmetiefe sind, desto gezielter lassen sich Leistungen wie Drahtverbindungen, SMD-Details oder Lötflächen handhaben. Wer versteht, wie Spitzenmasse, Beschichtung und Befestigung zusammenwirken, erzielt zuverlässigere Benetzung, spart Zeit und reduziert Risiken – ob beim Heimprojekt oder bei regelmäßig wechselnden Aufgaben im Hobbylabor.

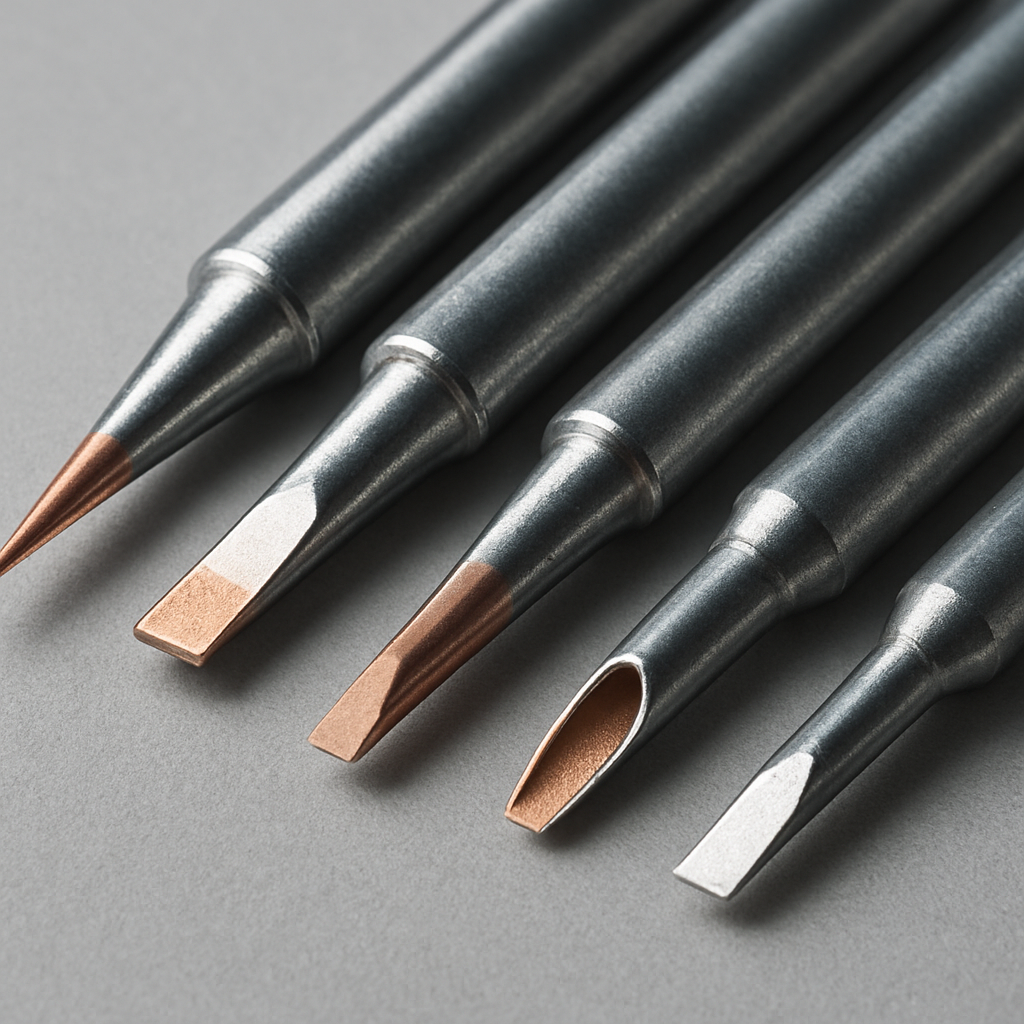

Formen und Geometrien der Lötspitzen: Von Konisch bis Hohlkehle

Die Wahl der Lötspitze bestimmt mehr als das Aussehen: Form, Wärmeübertragung, Kontaktfläche, Verteilung des Lötzinns in Engstellen und die Flexibilität beim Verlöten. Typische Aufgabenteilungen zeigen sich in der Praxis: Konische Spitzen liefern Präzision, abgeschrägte Formen ermöglichen breitere Wärmeführung und bessere Winkellagen, beidseitig abgeschrägte Spitzen passen zu vielen Alltagsaufgaben und erleichtern das Entlöten. Spezialformen wie Mini-Wave-, Messer- oder Hohlkehlspitzen füllen definierte Nischen im Set-Portfolio. Im Folgenden werden die wichtigsten Typen vorgestellt und ihre typischen Einsatzgebiete erläutert.

Konische Spitzen (B)

• Anwendungsprofil: Standardlösung für Präzisionsarbeiten. Sie dienen der feinen, punktgenauen Arbeit, insbesondere bei kleinen SMD-Bauteilen wie 0603.
• Wärmeführung: Die Spitze ist konzentrisch aufgebaut, sodass die Wärme gezielt auf einen kleinen Punkt trifft. Das erleichtert das Verlöten sehr feiner Strukturen und reduziert das Risiko unbeabsichtigter Wärmeausbreitung auf benachbarte Flächen.
• Bedeutung im Arbeitsfluss: Konische Spitzen lassen sich universell einsetzen und bilden oft den ersten Baustein in einem Lötspitzen-Set. Sie sind zwar flexibel, erreichen aber in eng bebauten Bereichen oft nicht die Breite, die man bei Drahtverbindungen oder größeren Pads braucht.
• Typische Vorteile: Hohe Präzision, gute Kontrolle bei kleinen Lotflächen, minimaler Wärmeeinfluss außer an der Zielstelle.

Abgeschrägte Spitzen (C)

• Aufbau und Wirkung: Im Kern eine konische Spitze, deren Endfläche abgeschrägt ist und eine flache Kontaktfläche bietet.
• Wärmeverteilung: Durch die flache Zone kann mehr Lot übertragen werden, was eine stabilere Verbindung bei Leitungen und Bundflächen ermöglicht. Gleichzeitig bleibt die Spitze präzise für Flussmittel und feine Konturen.
• Vorteile in der Praxis: Breitere Wärmeübertragung als bei reinen Spitzenspitzen, bessere Lötwinkel durch die Abschrägung, flexiblere Gestaltung von Lötverbindungen an Leitungen und größeren Pads.
• Typische Einsatzszenarien: Drahtverbindungen, Lötstellen an Lagen mit größeren Kontaktflächen, Arbeiten, bei denen eine flachere Ankopplung der Spitze hilfreich ist.

Beidseitig abgeschrägte Spitzen (Doppelseitig/GD-2)

• Allgemeine Einordnung: Eine der vielseitigsten Formen im täglichen Einsatz. Sie verteilt Wärme gleichmäßig über Drahtenden, Lötfelder und flächige Bereiche.
• Wärme und Verteilung: Die beidseitige Abschrägung ermöglicht eine gleichmäßige Wärmeabgabe und -aufnahme, wodurch kalte Stellen minimiert und Gleichmäßigkeit der Lötverbindung gefördert wird.
• Vielseitigkeit: Sehr gut geeignet sowohl zum Löten von Drahtenden als auch von größeren Oberflächenkomponenten. Sie erleichtert auch das Entlöten, da sich Wärme gut kontrollieren lässt und mehrere Kontaktpunkte gleichzeitig erreicht werden können.
• Anwendungstipp: Ideal, wenn ein breiter, aber kontrollierbarer Wärmeeintrag benötigt wird, etwa bei durchkontaktierten Bauteilen oder größeren Lötflächen.
• Praxisnutzen: Die Kantenführung schafft Zugänge in Bereichen, in denen andere Spitzenformen scheitern könnten.

Mini-Wave-Spitzen

• Spezialisierung: Einseitig abgeschrägte Spitzen mit einer konkav geformten Zone an der abgeschrägten Fläche.
• Nutzen: Ermöglicht, mehr Zinn in einem Durchgang unterzubringen, wodurch sich Mehrfachanschlüsse zügiger verzinnen lassen.
• Typische Einsatzbereiche: Besonders nützlich bei Arbeiten mit vielen Anschlussstellen in einem Durchgang oder wenn eine schnelle Abdeckung mehrerer Pads gewünscht ist.

Messerformen (K)

• Optik und Funktion: Messerformen erinnern an Rasierklingenform – scharf und abgeschrägt.
• Hauptverwendungszwecke: Reparieren von Lötbrücken, Durchschneiden von Schrumpfschläuchen oder Flussmittelrückständen.
• Präzision: Sie erlauben gezielte Schnitte in engsten Verhältnissen, wo andere Spitzen zu breit oder ungenau wären.
• Anwendungsberatung: Messerformen ergänzen die Spitzengrößen-Palette, wenn punktgenaue Trenn- oder Freischnittarbeiten erforderlich sind.

Hohlkehlspitzen

• Kernidee: Kerbe- oder Rillen-Design, das die Zinnverteilung beim Verlöten erleichtert.
• Funktion: Die Kerbe hilft, das Lot gezielt in eine gewünschte Richtung zu führen und eine kontrollierte Verteilung zu ermöglichen.
• Geeignete Techniken: Besonders geeignet für bewegte Löttechniken, Verzinnen von Kabeln oder Situationen, in denen das Lot sich durch eine Öffnung oder eine Kerbe besser an die Form der Verbindung anpassen soll.
• Verwandte Varianten: Gerillte Hohlkehlspitzen bieten zusätzlich eine Führungslage, die das Verlöten von flexiblen oder verdeckten Bereichen erleichtert.

Gebogene Spitzen (J)

• Zugriff und Maneuvering: Gebogene Spitzen ermöglichen den Zugang zu schwer erreichbaren Bereichen und unterstützen das Schlepplöten, wo lineare Spitzen scheitern würden.
• Herkunft der Form: Werden oft aus Feinlötspitzen oder Meißelspitzen gefertigt, um eine passende Biegeführung und Flexibilität in der Handhabung zu erreichen.
• Nutzen im Arbeitsfluss: Sie eröffnen Perspektiven für Präzisionsarbeiten in engen Lötfällen, bei denen ansonsten Platzmangel herrscht oder der Armwinkel eingeschränkt ist.

Abschluss: Die richtige Form wählen – Orientierung im Praxisalltag

• Für feine, präzise Arbeiten an eng beieinanderliegenden Bauteilen sind konische Spitzen oft erste Wahl.
• Werden Leitungen oder größere Flächen bedient, erhöht eine abgeschrägte Spitze die Wärmeübertragung und ermöglicht bessere Winkellagen.
• Wenn Vielseitigkeit gefragt ist, sorgt eine beidseitig abgeschrägte Spitze für flexible Einsatzmöglichkeiten und erleichtert auch das Entlöten.
• Spezielle Anforderungen wie Mehrfachanschlüsse oder komplexe Verbindungen profitieren von Mini-Wave-, Messer- oder Hohlkehlformen, deren Eigenschaften exakt auf den Anwendungsfall zugeschnitten sind.
• Letztlich hilft ein gut sortiertes Set aus B-, C-, Doppelseiten-, K-, J- und Hohlkehl- bzw. Messerformen, den jeweiligen Arbeitsfluss sicher, effizient und präzise zu gestalten. Die Wahl hängt immer vom konkreten Bauteilebild, der verfügbaren Zugänglichkeit, der gewünschten Wärmetiefe und der Gesamtkomplexität der Lötaufgabe ab.

Wärmekapazität, Werkstoffe und Leistungsfähigkeit der Lötspitzen

Die Wärmekapazität einer Spitze bestimmt, wie viel Wärme in die zu lötende Fläche übertragen wird. Größere Masse speichert mehr Wärme und verteilt sie über eine größere Fläche. Gleichzeitig erhöht sich damit der Bedarf an Wärmeabführung durch das Lötkolben-Setup, um eine unbeabsichtigte Überhitzung zu vermeiden. Eine klare Balance zwischen Spitzenmasse, Wärmebedarf der Anwendung und der Leistungsfähigkeit des Lötkolbens ist entscheidend für eine zuverlässige Wärmeführung und sichere Lötverbindungen.

• Wärmeaufnahme und -abgabe: Je größer Kontaktfläche und Masse der Spitze, desto besser wird Wärme in die zu lötende Fläche übertragen. Zugleich steigt der Druck auf das Lötkolben-System, die Wärme kontrolliert abzuleiten, um Bauteile nicht zu schädigen.
• Anwendungskontext: Präzisionsarbeiten an empfindlichen Bauteilen erfordern Spitzen moderater Masse, um lokaler Überhitzung vorzubeugen. Grobe Felder, Drahtverbindungen oder verzinnte Kupferflächen können von Spitzen mit höherer thermischer Masse profitieren, sofern Temperaturregelung, Wärmeableitung und Kalibrierung des Systems entsprechend angepasst sind.

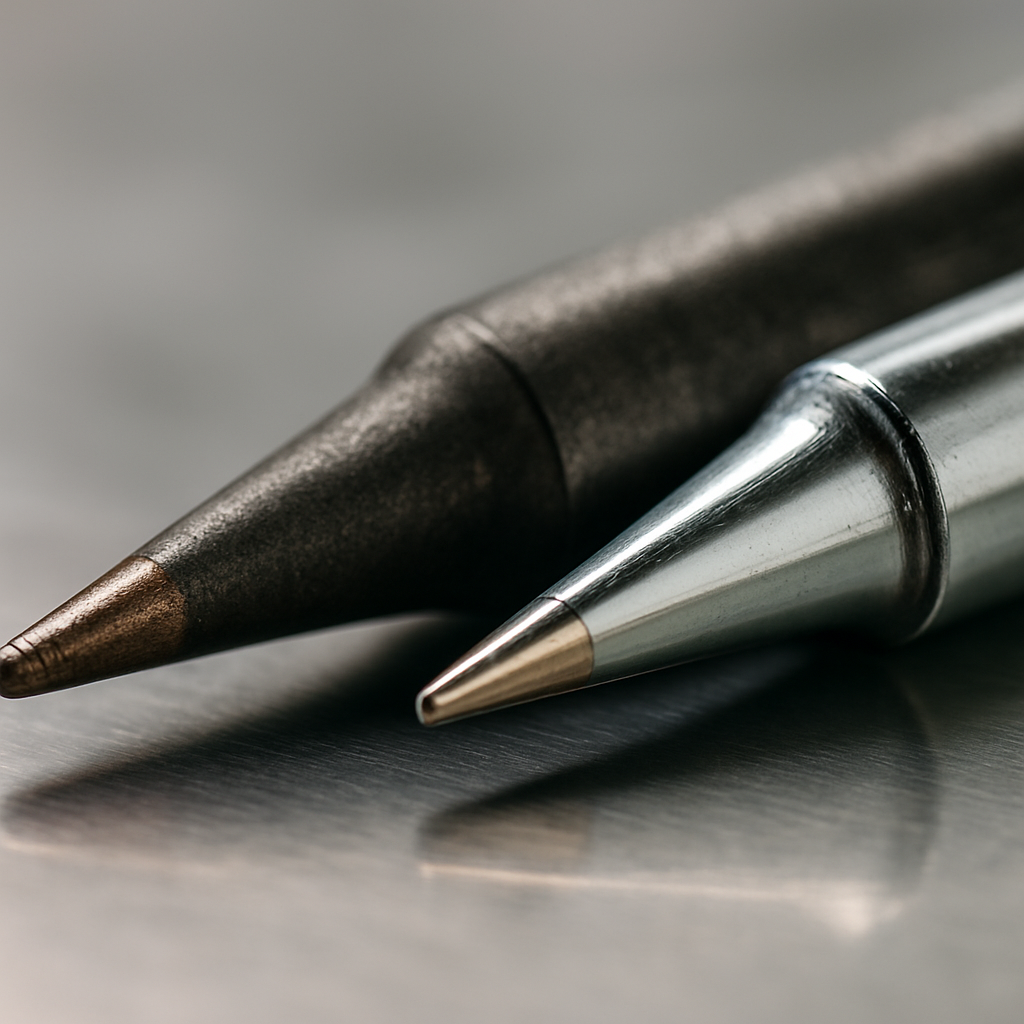

Aufbau der Lötspitze

Die Lötspitze besteht aus mehreren Schichten, deren Zusammenspiel maßgeblich die Lebensdauer, Benetzbarkeit und Wärmeführung beeinflusst.

• Aufbau: Die Spitze enthält einen Kupferkern, der die Leitfähigkeit sicherstellt, oft mit einer Eisenbeschichtung zum Schutz vor Erosion. Der äußere Bereich ist häufig chrombeschichtet, wodurch Oxidation verlangsamt wird und eine gleich bleibende Kontaktfläche gewährleistet bleibt. Diese Schichten arbeiten zusammen, um Verschleiß zu minimieren und eine verlässliche Wärmeübertragung zu ermöglichen.
• Schichtenspezifika: Die Eisenbeschichtung schützt vor Erosion durch Lötzinn, insbesondere bei bleihaltigen und bleifreien Loten; die Chrombeschichtung reduziert das Benetzen der Oberfläche durch das Lötmittel und verlangsamt Oxidation. Der verbleibende Teil der Spitze bleibt meist nicht-benetzt; diese Struktur trägt wesentlich zur Haltbarkeit bei.
• Lebensdauer und Temperaturführung: Durch die Kombination aus Kupferkern, Eisen- und Chrombeschichtung ergibt sich eine Balance aus Wärmeleitung, Verschleißfestigkeit und Benetzbarkeit. Eine robuste Beschichtung verlängert spürbar die Nutzungsdauer, insbesondere unter höheren Temperaturen, wie sie bei bleifreien Loten üblich sind.

Bleifreie Lote und Verschleiß

Bleifreie Lote ziehen tendenziell höhere Temperaturen nach sich, was den Verschleiß an Spitzen beschleunigen kann. Entsprechend wichtig ist eine Widerstandsfähigkeit der Beschichtungen.

• Verschleiß als Folge höherer Temperaturen: Bleifreie Lote verlangen oft höhere Löttemperaturen, wodurch Spitzenmaterialien stärker beansprucht werden. Oxidationsprozesse und Erosionsraten können zunehmen, wenn Oberflächenveredelungen nicht ausreichend robust sind.
• Schutzschichten als Gegenmaßnahme: Eine widerstandsfähige Beschichtung wird daher umso wichtiger, um Oberflächen benetzbar zu halten und Wärme effizient zu übertragen. Eisen- und Chromschichten sind hier zentrale Bestandteile.
• Wichtige Praxis: Bei bleifreien Loten ist es sinnvoll, Spitzen zu verwenden, deren Oberflächenmaterialien gezielt auf Temperaturführung und Oxidationsschutz abgestimmt sind, um eine konsistente Wärmeübertragung sicherzustellen und Wartungskosten niedrig zu halten.

Kompatibilität und Befestigungsarten

Die Kompatibilität von Spitzen mit Kolben, Lötstation und Befestigungssystemen ist eine fundamentale Voraussetzung für eine effiziente Wärmeübertragung.

• Befestigungsarten: Spitzen werden an Kolbenfassungen unterschiedlich befestigt – beispielsweise durch Mutter, Schnappverschluss, Druckverschluss oder federbelasteten Verschluss. Die richtige Befestigungsart muss zur Kolben- bzw. Stationsbauart passen.
• Innen-/Schaft-Dimensionen: Abmessungen des Innen- bzw. Schaftbereichs müssen mit der Befestigungsstelle des Kolbens korrespondieren, damit eine feste Verbindung und eine verlustarme Wärmeübertragung gewährleistet ist.
• Praxishinweis: Eine gute Passform reduziert Wärmeverluste an der Befestigung und verhindert spielende Verbindungen, die zu Temperaturverlusten oder ungewollter Wärmeführung führen können.
• Kompatibilität im Alltag: Unterschiedliche Spitzenformen setzen oft spezialisierte Aufnahmen voraus. Vor dem Kauf sollte die Kompatibilität von Spitzen mit dem eigenen Lötkolben-Setup geprüft werden, um eine stabile Wärmeführung sicherzustellen.

Größere Spitzen, mehr Wärme – aber nur wenn das System mitzieht

Großflächige Spitzen liefern mehr Wärme, können aber auch mehr Wärme in die Umgebung abgeben. Das setzt voraus, dass Lötkolben, Steckverbinder und Wärmeableitung des Systems entsprechend dimensioniert sind.

• Systemische Anforderungen: Höhere Spitzenleistungen erfordern einen Lötkolben, der Wärme schnell aufbauen und transportieren kann, sowie eine Lötstation mit ausreichendem Leistungsfenster und effektiver Wärmeabführung.
• Risiko von Bauteilschäden: Ohne ausreichende Wärmeableitung oder passende Wärmeführung riskieren Bauteile durch Überhitzung Schäden. Deshalb muss die Wahl größerer Spitzen immer in Abhängigkeit von dem jeweiligen Bauteil, der Leiterplatte und dem Wärmebedarf erfolgen.
• Praxisrelevanz: Bei Projekten mit größeren Drahtquerschnitten oder dicken Lötverbindungen können größere Spitzen sinnvoll sein, sofern das gesamte Lötsystem diese Wärmemenge zuverlässig handhaben kann.

Spitzenformen am Markt

Der Markt differenziert Lötspitzen in eine Reihe von Formen und Typen, die je nach Anwendung unterschiedliche Wärme- und Kontaktprofile bieten.

• 900M-T, I-, D-, B- und C-Typen: Diese Bezeichnungen kennzeichnen geometrische Grundformen wie konische (B), Feinlöt- oder Meißelformen (D, I, J, K) sowie abgeschrägte oder Hohlkehlformen (C). Die Wahl hängt vom Anwendungsfall, dem Wärmebedarf und der Kompatibilität mit dem vorhandenen Lötwerkzeug ab.
• Anwendungsorientierte Auswahl: Für enge Räume und feine SMD-Verbindungen eignen sich konische Spitzen (B-Typ) oder Hohlkehlspitzen; für Draht- und Durchkontaktierungen bieten Meißel- oder abgeschrägte Formen Vorteile. Breitere Oberflächen oder Verzinnen größerer Kupferfelder profitieren oft von flachen oder breiten Spitzenformen.
• Praxishinweis: Es lohnt sich, ein Set mit mehreren Spitzenformen im Einsatz zu haben, um je nach Bauteil und Arbeitsposition flexibel agieren zu können.

Bleifreie Lote und Oberflächenmaterialien

Bleifreie Lote erhöhen die Anforderungen an Temperaturführung und Oberflächenmaterialien der Spitzen.

• Oberflächenmaterialien und Temperaturführung: Bleifreie Lote machen eine präzise Temperaturführung erforderlich; daher ist es sinnvoll, Spitzenmaterialien und Beschichtungen zu wählen, die eine verlässliche Wärmeübertragung auch unter höheren Temperaturen sicherstellen.
• Oxidationsschutz: Um Oxidation zu minimieren und die Benetzung zu optimieren, benötigen bleifreie Lote oft speziellere Oberflächenmaterialien, die eine längere Lebensdauer der Spitze unterstützen.
• Praxisrelevanz: Wer bleifreie Lote verwendet, profitiert von robusteren Schichtsystemen und von Spitzen, deren Materialwelten auf Temperaturstabilität ausgelegt sind. So bleibt die Wärmeführung zuverlässig und die Lebensdauer der Spitzen erhöht sich.

Zusammenfassend hängt die Wahl der Lötspitze eng mit dem Wärmebedarf, dem Befestigungssystem, der Wärmeableitung und dem jeweiligen Lötmaterial zusammen. Eine fundierte Schnittstelle aus passender Spitzengeometrie, stabiler Beschichtung und kompatiblem Lötkolben-Setup ist der Schlüssel zu effizienter Wärmeübertragung, guter Benetzung und langlebigen Lötverbindungen.

Praxisleitfaden zur Zusammenstellung eines Lötspitzen-Sets

Core-Set: Ein sinnvolles Basis-Set umfasst 6–7 Spitzen unterschiedlicher Form, um die gängigsten Arbeiten abzudecken: B – Konische Spitze; C – Abgeschrägte Spitze; D – Beidseitig abgeschrägte Spitze; I – Feinlötspitze; J – Gebogene Form; K – Messerform; sowie eine Hohlkehlspitze für gleichmäßiges Lot-Verteilen. Diese Vielfalt ermöglicht es, sowohl feine Verbindungen als auch größere Flächen zuverlässig zu bearbeiten, ohne Spitzen wechseln zu müssen.

• B – Konische Spitze: Allgemeine Zwecke, konzentrierte Wärme auf kleine Bereiche; ideal für präzises Arbeiten an engen Lötstellen.
• C – Abgeschrägte Spitze: Effektive Wärmeübertragung auch an Leitungen; bietet eine flache Kontaktfläche, die das Nachbenetzen erleichtert.
• D – Beidseitig abgeschrägte Spitze: Sehr vielseitig; die breiten Kanten ermöglichen guten Zugang zu Drahtenden, Lötfeldern und Zwischenbauteilen.
• I – Feinlötspitze: Speziell für enge Abstände; geeignet, wenn Platz knapp ist und präzise Tropfen erforderlich sind.
• J – Gebogene Form: Erreicht schwer zugängliche Bereiche; nützlich beim Schlepplöten oder Arbeiten in verwinkelten Bereichen.
• K – Messerform: Messerform mit scharf abgeschrägter Spitze; ideal zum Löten von Lötbrücken und für feine Detaillarbeit.
• - Hohlkehlspitze: Gleichmäßiges Verteilen des Lotes, besonders nützlich, wenn Lot langsam in Spalte geführt werden soll; sorgt für gute Benetzung bei beweglichen Löttechniken.

Diese Core-Auswahl deckt die meisten Heimanwendungen gut ab, indem sie eine Balance aus Präzision, Wärmeleistung und Vielseitigkeit bietet.

Form- und Wirkungsweise in der Praxis

Zielgerichtete Formwahl: Für SMD- und Engstellen-Lötungen empfiehlt sich eine feine oder konisch-spitze Spitze, da sie fokussierte Wärme und präzise Platzierung ermöglicht. Für Drahtverbindungen oder größere Pads eignen sich Meißel- oder Doppel-Meißelspitzen, weil ihre größere Kontaktfläche mehr Lot aufnehmen kann und hitze besser verteilt. Die Hohlkehlspitze unterstützt das gleichmäßige Verteilen des Lotes, besonders bei leitfähigen Durchkontaktierungen oder beim Verzinnen von Kabeln.

Ergänzende Spitzenformen

Mini-Wave-Spitzen: Als Ergänzung sinnvoll, wenn mehrfach verzahnte Anschlüsse in einem Durchgang gelötet werden müssen. Sie erhöhen den Durchsatz, indem mehr Anschlüsse in einem Arbeitsgang bedient werden können. Wenn Ihr Arbeitsablauf regelmäßig solche Muster umfasst, lohnt sich das Hinzufügen einer oder mehrerer Mini-Wave-Spitzen zum Core-Set.

Planen nach Arbeitspraxis

Anwendungsfelder im Fokus: Berücksichtigen Sie PCB-/Leiterplatten-Arbeiten, Drahtverbindungen und SMD-Bereiche. Feine oder konische Spitzen kommen dort bevorzugt zum Einsatz, während Drahtverbindungen oder größere Pads besser mit Meißel- oder Doppel-Meißelformen bedient werden können. Berücksichtigen Sie zudem, wie oft Sie zwischen Projekten wechseln und wie viel Formvielfalt Sie tatsächlich benötigen.

Kosten-Nutzen-Dimension

Wirtschaftliche Überlegungen: Dauerlötspitzen kosten mehr, halten aber länger und widerstehen dem Verschleiß besser. Defekte Kupfer-Spitzen verschleißen schneller; bevorzugen Sie verzinnte oder mehrschichtveredelte Spitzen. Vermeiden Sie billige Kopien oder ausschließlich Kupfer-Spitzen, da deren Lebensdauer deutlich geringer ist.

Lagerung, Austausch und Ordnung

Organisation stärkt den Arbeitsfluss: Die Lagerung sollte einfach zugänglich und sinnvoll sortierbar sein. Identische Spitzenformen erleichtern den schnellen Wechsel zwischen Projekten. Eine kleine Form-Set-Box oder ein kompaktes Set-Etui hilft, Ordnung zu halten und Verluste zu vermeiden. Legen Sie jede Spitzenform separat ab, damit Sie sofort die passende Form greifen können.

Erweiterungen des Sets (optional)

Weitere nützliche Ergänzungen: Falls Sie regelmäßig Verzinnen oder feine Arbeiten durchführen, ergänzen Sie das Core-Set um eine hochwertige Verzinnungs-Spitze, eine Spitzzange oder ein Spachtelwerkzeug für grobe Vorarbeiten sowie eine passende Alkohollösung bzw. Flussmittel für SMD-Bereiche. Solche Ergänzungen erhöhen die Vielseitigkeit, ohne den Kernpreis stark zu belasten.

Praktische Vorgehensweise bei der Zusammenstellung

• Prüfen Sie Ihre typischen Arbeitsschritte: Welche Bauteile, Abstände und Pad-Größen treten am häufigsten auf?
• Wählen Sie 6–7 Spitzen, die diese Muster abdecken. Berücksichtigen Sie mindestens B, C, D, I, J, K sowie Hohlkehlspitze; ergänzend ggf. Mini-Wave je nach Bedarf.
• Achten Sie auf Kompatibilität mit Ihrem Lötkolben oder Ihrer Lötstation (Spitzentypen sollten mechanisch passend und temperaturbeständig sein).
• Organisieren Sie das Set in einer stabilen Box oder einem kompakten Set, das den schnellen Wechsel zwischen Projekten erleichtert.
• Halten Sie Zusatzwerkzeuge bereit: Verzinnungs-Spitze, Spitzzange, Spachtelwerkzeug sowie Flussmittel bzw. Alkohol zum SMD-Bereich; bereiten Sie sich so auf verschiedene Szenarien vor.

Fazit

Ein gut zusammengestelltes Lötspitzen-Set mit 6–7 unterschiedlichen Spitzenformen bietet die nötige Flexibilität für die meisten Heimanwendungen. Durchdachte Formauswahl, Praxisnähe, stabile Lagerung und sinnvolle Erweiterungen ermöglichen effizientes Arbeiten, minimieren Fehler und sichern zuverlässige Lötverbindungen. Wer auf langlebige Spitzen setzt, spart langfristig Zeit und Kosten – und behält den Überblick, auch wenn Projekte wechseln.

Pflege, Kompatibilität und Sicherheitsaspekte beim Lötspitzen-Set

Ein gut gepflegtes Lötspitzen-Set erhöht die Lebensdauer der Spitzen, gewährleistet konsistente Lötverbindungen und reduziert Risiken. In diesem Abschnitt finden Sie praxisnahe Hinweise zur Spitzenpflege, zur Kompatibilität von Spitzen mit Kolben- und Spannsystemen, zum sinnvollen Einsatz von Flussmitteln, zu Temperatur- und Arbeitssicherheit sowie zu Ordnung und Lagerung.

Spitzenpflege

• Vor dem Löten: Reinigen Sie die Spitze vor jedem Lötvorgang mit einem feuchten, sauberen Schwamm, um Oxide und Rückstände zu entfernen. So wird das Lot besser benetzt und die Wärmeübertragung wirkt zuverlässig.
• Nach dem Löten: Abstreifen Sie überschüssiges Lot nicht am nassen Schwamm. Die Oxidschicht schützt die Spitze; zu starkes Abreiben kann Oberflächenstrukturen beschädigen. Lassen Sie die Spitze abkühlen, bevor Sie sie sicher ablegen.
• Regelmäßiger Spitzenwechsel: Wechseln Sie Spitzen entsprechend Beanspruchung und Arbeitsart. Eine verschlissene oder stark verunreinigte Spitze liefert schlechtere Benetzung und ungleichmäßige Wärmeabgabe.
• Passform und Befestigung prüfen: Prüfen Sie, ob Spitze, Kolben, Spann- oder Befestigungssystem zueinander passen. Unpassende Spitzen erhöhen Wärmeverlust und Vibration, was zu unzuverlässigen Verbindungen führen kann.
• Reinigung und Verzinnung: Nach längeren Einsätzen empfiehlt sich eine schonende Reinigung und ein leichter Verzinnungsprozess, um Oxidationen zu minimieren und die Benetzung zu verbessern.

Kompatibilität der Spitzen mit Kolben und Befestigung

• Kompatibilität umfangreich prüfen: Stellen Sie sicher, dass die gewählte Spitze mit Ihrem Kolben und Ihrer Lötstation kompatibel ist. Vergleichen Sie Abmessungen, Befestigungsarten und Spannsysteme.
• Befestigungssysteme beachten: Spitzen können mit Mutter, Schnappverschluss, Druckverschluss oder federbelastetem Verschluss am Kolben befestigt werden. Unterschiede in Befestigung und Anbindung beeinflussen Wärmeübertragung und Handhabung.
• Betriebsstabilität sicherstellen: Inkompatible Systeme führen oft zu erhöhtem Wärmeverlust, ungleichmäßiger Hitzeverteilung und stärkeren Vibrationen in der Lötstelle. Wählen Sie daher für Ihre Anwendung die passende Spitzenform (z. B. konisch, Meißel, beidseitig abgeschrägt) und die passende Größe.
• Mehrspitzen-Strategie: Falls Sie Spitzen für unterschiedliche Anwendungen einsetzen, planen Sie den Wechsel so, dass Unterbrechungen minimiert werden und keine falschen Befestigungen entstehen. Kleinere, präzise Spitzen eignen sich für feinste Strukturen; größere Spitzen für Drahtverbindungen oder leistungsstarke Lötfelder.

Flussmittel und Temperaturfenster

• Zentrale Rolle des Flussmittels: Flussmittel entfernt Oxide, verhindert Neoxidation und verbessert die Benetzbarkeit von Lötzinn an Verbindungsflächen. Ohne geeignetes Flussmittel lässt sich weder saubere noch zuverlässige Verbindung herstellen.
• Passendes Flussmittel verwenden: Wählen Sie das Flussmittel abhängig von Materialien und geplanter geplanter Löttemperatur. Das Flussmittel muss im passenden Temperaturfenster des Lötprozesses wirken, damit es optimal entfaltet.
• Flussmittelpraxis bei speziellen Anwendungen: Bei engen Verhältnissen oder empfindlichen Bauteilen kann sorgfältiges No-Clean-Flussmittel für eine problemlose Nachreinigung sorgen. Beachten Sie Materialkompatibilität und die Anforderungen der Bauteile.

Temperatursicherheit und richtige Handhabung

• Temperaturgeregelte Geräte bevorzugen: Lötvorgänge sollten mit temperaturgeregelten Lötkolben oder Lötstationen durchgeführt werden, um Bauteile, insbesondere empfindliche Elektronik, zuverlässig zu schützen.
• Kontrollierte Temperaturführung: Setzen Sie die Spitze so ein, dass die Wärmezufuhr genau auf die Lötstelle ausgerichtet ist. Vermeiden Sie längere Hitzeeinwirkung, um Temperaturexkursionen in benachbarten Bauteilen zu verhindern.
• Gefahrener Abstand und Handhabung: Halten Sie Abstand zu brennbaren Materialien, verwenden Sie eine Halterung für die Spitze und arbeiten Sie auf einer sicheren Arbeitsfläche, auf der Hitzequellen geborgen sind.

Gesundheit, Umweltschutz und Arbeitsumgebung

• ESD-Schutz beachten: Arbeiten Sie auf elektrostatisch sicheren Böden, verwenden Sie antistatische Matten und ggf. Armbänder, um empfindliche Bauteile zu schützen.
• Absaugung von Lötdämpfen: Verwenden Sie eine Lüftung oder eine Lötdampf-Absaugung, um Dämpfe zu reduzieren und die Luftqualität am Arbeitsplatz zu verbessern.
• Schutzbrille und Ordnung: Tragen Sie Schutzbrille und halten Sie den Arbeitsbereich sauber und geordnet, um Unfälle durch versehentliche Berührung oder Verschmutzungen zu vermeiden.

Lagerung und Transport der Spitzen

• Trocken und staubfrei lagern: Bewahren Sie Spitzen in einem trockenen, staubfreien Bereich auf, um Oxidation und Verschmutzungen zu minimieren.
• Mechanische Belastung vermeiden: Vermeiden Sie unnötige mechanische Belastung, Stöße oder Druck, da Kerben oder Beschädigungen die Leistung beeinträchtigen können.
• Individuelle Schutzaufbewahrung: Verwenden Sie geeignete Aufbewahrungsbehälter oder Etuis, damit Spitzen nicht aneinander reiben oder beschädigt werden.

Fazit: Mit sorgfältiger Pflege, korrekter Kompatibilität und konsequenter Sicherheits- und Arbeitsumgebung lässt sich die Leistung des Lötspitzen-Sets maximieren. Eine klare Trennung von Spitzenarten, eine regelmäßige Überprüfung der Befestigungen und eine bewusste Handhabung von Flussmitteln und Temperaturen tragen wesentlich zu zuverlässigen Lötverbindungen und zur Langlebigkeit des Materials bei.

Fazit

Die Kernbotschaft dieses Beitrags lautet: Form, Wärmeführung und Befestigung müssen als Ganzes gedacht werden. Die richtige Spitze ist kein Allroundwerkzeug, sondern eine abgestimmte Auswahl, die typischen Arbeitsabläufen folgt. Ein Core-Set aus konischen, abgeschrägten, beidseitig abgeschrägten, Mini-Wave-, Hohlkehl- und Messerformen ermöglicht es, feine SMD-Verbindungen ebenso sicher zu benetzen wie Drahtverbindungen oder flächige Lötstellen effizient zu bearbeiten. Je klarer das Bauteilbild, der Zugang und die erforderliche Wärmetiefe definiert sind, desto gezielter lässt sich der Wärmefluss steuern – und desto weniger Nacharbeit entsteht. Bleifreie Lote erhöhen die Anforderungen an Temperaturführung, weshalb robuste Beschichtungen und eine durchdachte Kompatibilität zwischen Spitze, Kolben und Lötstation entscheidend sind.

Pflege- und Einsatzkonzept rundet das Set sinnvoll ab: Durch sorgfältige Reinigung vor und nach dem Löten, eine sinnvolle Lagerung und regelmäßige Prüfung der Passformen minimieren Wärmeverluste, Verschleiß und Fehlverhalten der Lötverbindungen. Flussmittel und Temperaturfenster richtig abstimmen, ESD-Standards beachten und eine ordentliche Arbeitsumgebung schaffen Sicherheit und Effizienz. Wer Spitzenwechsel, Aufbewahrung und Organisation zuverlässig plant, behält den Überblick und reduziert Ausfallzeiten beim Wechsel zwischen Projekten. So lassen sich typische Aufgaben – feine SMD, Drahtverbindungen oder größere Lötflächen – zuverlässig bewältigen, und das Set bleibt über lange Zeit flexibel und leistungsfähig.
