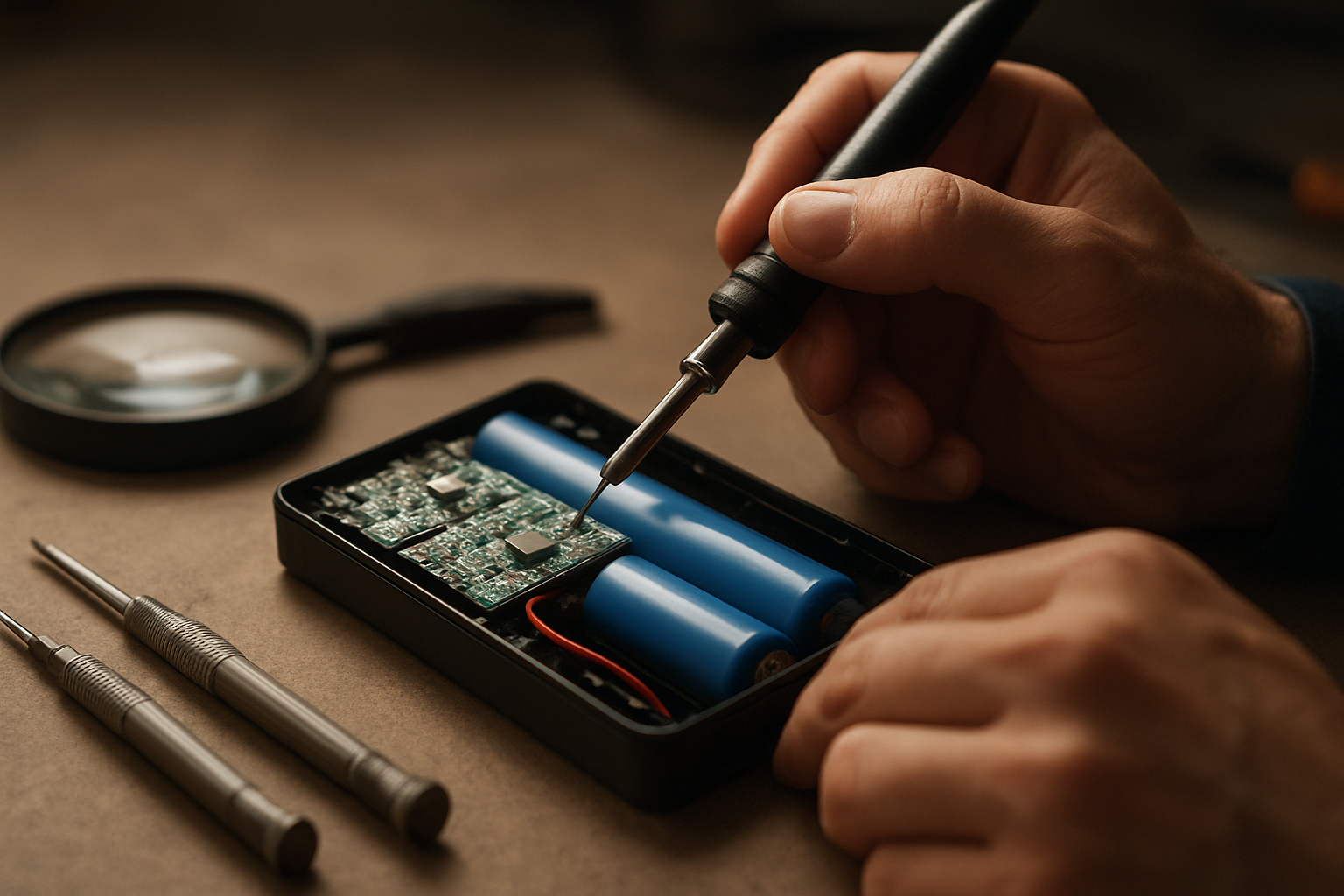

Powerbank-Elektronik nachlöten: Tiefer Blick auf Reparatur, Löttechnik und DIY-Akkus

Wenn eine Powerbank plötzlich schwächelt, glaubt man schnell, der Akku sei der Schuldige – doch in vielen Fällen steckt das Problem in der Elektronik: lose Verbindungen, wackelige Ports oder brüchige Ladeschaltungen. In diesem tiefen Blick auf Reparatur, Löttechnik und DIY-Akkus führt der Text hinein in das kleine Handwerk der Nachlötheit, wo sichere Trennung, präzises Nachlöten winziger Verbindungen und die Wahl der richtigen Zellen entscheiden, ob aus einer unzuverlässigen Bank wieder ein verlässlicher Begleiter wird. Schon ein Blick in eine geöffnete Baugruppe macht klar, dass Sicherheit hier keine Floskel ist: Temperatur, Isolierung, korrekte Polarität und saubere Lötpunkte sind Grundvoraussetzungen. Leserinnen und Leser erfahren, wie man Fehlerquellen systematisch prüft, Messwerte dokumentiert und Entscheidungen trifft – Akku austauschen oder Ladeschaltung reparieren – ohne das Risiko aus den Augen zu verlieren. So wird Reparatur nicht zum Risiko, sondern zu einer fundierten Verbindung von Handwerk, Elektronik und Alltag.

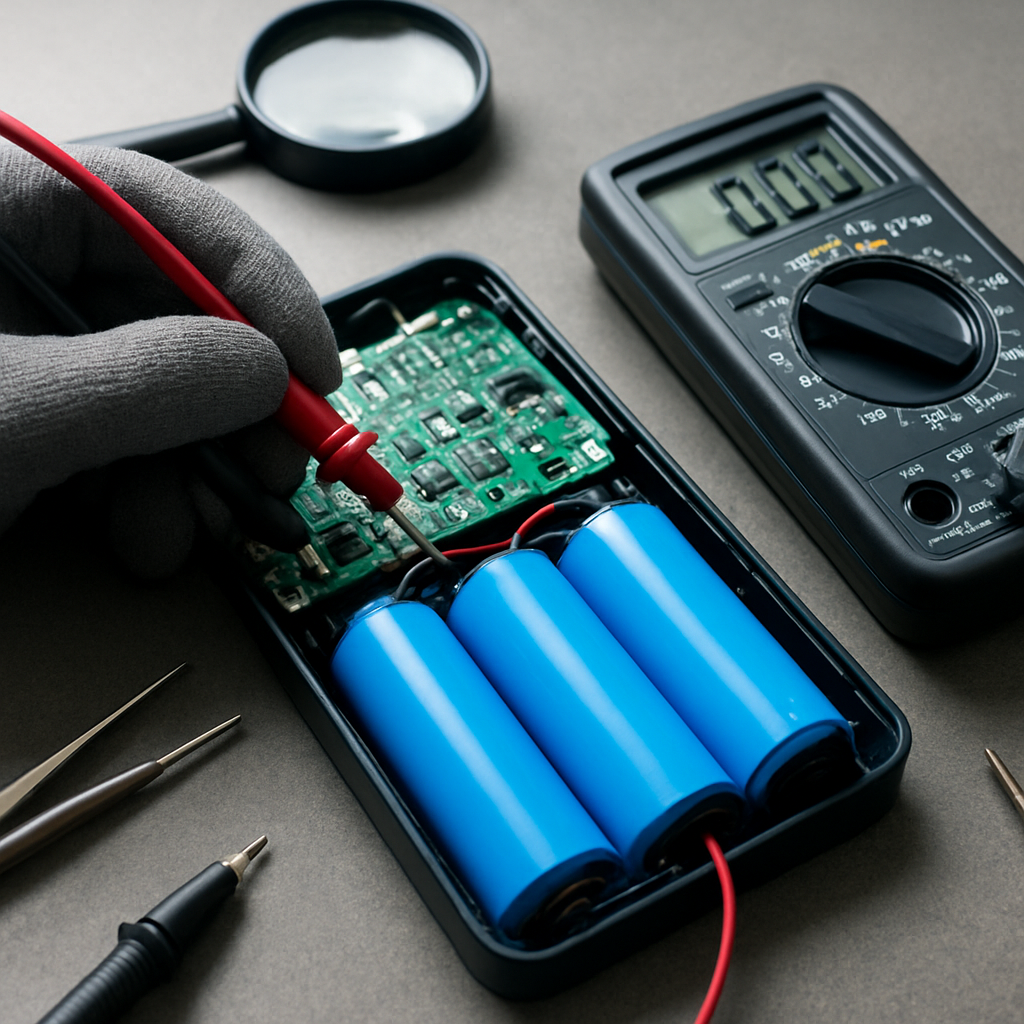

Schadensanalyse: Häufige Ursachen und systematische Prüfung bei Powerbanks

Eine fundierte Schadensanalyse hilft, den zugrunde liegenden Defekt einer Powerbank zu erkennen und gezielt zu beheben. Praktisch zeigen sich Ladeprobleme oft in drei Bereichen: lose Verbindungen, defekte Kabel oder Ports sowie Probleme in der Akku- bzw. Ladeelektronik. Mit strukturierter Prüfung lassen sich Fehler schnell eingrenzen und teure Fehlreparaturen vermeiden.

Häufige Ursachen

• Ladekabel, USB-Port und lose Kontakte: Die häufigsten Ursachen für Lade- oder Leistungsprobleme liegen in der Zuleitung oder dem Anschlussbereich. Beschädigte Kabel, verschmutzte oder defekte Ladeanschlüsse bzw. wackelige Kontakte verhindern stabilen Stromfluss.
• Auswirkungen und erste Hinweise: Typische Symptome sind fehlendes oder instabiles Laden oder Abfallen der Verbindung beim Anschluss an Geräte. Oft liegt der Fehler nicht am Akku, sondern an der Verbindung zum Energieeinspeisungspunkt.
• Praktische Folgen: Eine fehlerhafte Verkabelung oder plötzlicher Kontaktverlust kann zudem zu unzuverlässigem Lastfluss, Temperaturanstieg oder vorzeitigem Abschalten führen.

Vor dem Öffnen der Powerbank: Sicherheit geht vor

• Akku vollständig entladen: Bevor Sie das Gehäuse öffnen, entladen Sie den Akku kontrolliert, um Kurzschluss- und Brandrisiken zu verringern.
• Vorbereitung und Arbeitsumgebung: Bereiten Sie eine gut belüftete Arbeitsumgebung auf einer isolierenden Unterlage vor und verwenden Sie geeignete Schutzausrüstung. Trennen Sie die Powerbank von allen Geräten und Netzanschlüssen, bevor Sie öffnen.

Systematische Schadensanalyse: Akku, Verkabelung und Ladeelektronik

• Akku prüfen: Untersuchen Sie den Akku äußerlich auf Verformungen, Blasen oder ungewöhnliche Wärmeentwicklung. Innere Schäden zeigen sich oft durch unregelmäßige Spannungen, Kapazitätsverluste oder komplette Ladeunfähigkeit. Oberflächliche Sichtprüfungen reichen oft nicht aus; eine Messung der Zellspannung kann Hinweise geben.
• Verkabelung prüfen: Sichtprüfung von Litzen, Anschlüssen und Lötstellen. Lose oder beschädigte Kabel, aufgeweichte Isolierungen oder korrodierte Kontakte sind häufige Fehlerquellen. Achten Sie auf Beschädigungen an den Zulauf- bzw. Abgangsadern.
• Ladeelektronik prüfen: Die Ladeelektronik steuert das Lademanagement, Schutzschaltungen und die Stromzufuhr. Defekte Bauteile, reduzierte Schutzfunktionen oder beschädigte MOSFETs können zu Überhitzung, unzuverlässigem Laden oder Abschaltungen führen. Suchen Sie nach verbrannten Stellen, verfärbten Komponenten oder lose Verbindungen innerhalb der Hauptplatine.
• Systematische Vorgehensweise: Prüfen Sie nacheinander Akku, Verkabelung und Ladeelektronik, um Überhitzungsschäden durch Überladung oder fehlerhafte Bauteile zu erkennen. Eine klare Reihenfolge hilft, Defekte gezielt zu lokalisieren und Folgeprobleme zu vermeiden.

Mit Multimeter Spannung des Akkus und Zustand der Elektronik testen

• Vorbereitung: Trennen Sie alle Verbindungen und sichern Sie die Arbeitsumgebung. Entfernen Sie das Gehäuse nur, wenn Sie sicher arbeiten können.
• Akku-Spannung messen: Nutzen Sie ein Multimeter, um die Zellenspannung zu prüfen. Eine gesunde Lithium-Ionen-Zelle liegt typischerweise im Bereich um 3,7 Volt (je nach Ladungszustand). Abweichungen nach unten deuten auf Kapazitätsverlust oder Defekte hin.
• Gleichspannung und Kontinuität prüfen: Überprüfen Sie, ob auf der Ladeelektronik keine offenen Leitungen oder Kurzschlüsse existieren. Messen Sie die Eingänge/Ausgänge der Ladeschaltung auf Kontinuität und korrekte Spannungslagen.
• Funktionsprüfung der Elektronik: Falls möglich, testen Sie relevante Schaltungsteile wie Schutzschaltungen, Schutz-ICs oder Transistoren auf korrekte Funktion. Unregelmäßigkeiten bei der Spannungsabnahme, plötzliche Sprünge oder Aussetzer weisen auf defekte Bauteile hin.
• Dokumentation der Messwerte: Notieren Sie Messwerte systematisch (Spannung, Widerstände, Temperatur) und vergleichen Sie sie mit den spezifizierten Normwerten des Herstellers.

Beschädigte Kabel ersetzen; lose Lötverbindungen nachlöten

• Beschädigte Kabel auswechseln: Austausch defekter Kabel oder Stecker ist oft die einfachste und sicherste Lösung. Verwenden Sie qualitativ hochwertige Ersatzkabel und passende Anschlüsse.
• Lose Lötverbindungen nachlöten: Lose oder kalte Lötstellen können zu instabilen Verbindungen führen. Eine sorgfältige Nachlötebehandlung mit passendem Lotkern kann den Kontakt wiederherstellen. Achten Sie darauf, Lötwärme behutsam anlegen, um Bauteile oder Leiterplatten nicht zu beschädigen.
• Isolierung sicherstellen: Nach dem Nachlöten die freiliegenden Verbindungen mit Schrumpfschlauch oder geeigneter Isolierung sichern, um Kurzschlüsse zu vermeiden.
• Prüfen nach der Reparatur: Nach dem Austausch oder Nachlöten den Stromfluss erneut prüfen, Spannung messen und den Ladevorgang testen. Beobachten Sie Temperaturveränderungen und verifizieren Sie, dass keine weiteren Wärmeprobleme auftreten.

Bei fehlender Erfahrung: Experten oder Repair-Cafés konsultieren

• Sicherheit geht vor: Wenn Sie unsicher sind oder keine ausreichende Erfahrung im Umgang mit Lithium-Ionen-Akkus und Lötarbeiten haben, suchen Sie fachkundige Hilfe.
• Repair-Cafés, Elektronikwerkstätten oder erfahrene Elektroniker bieten Unterstützung, minimieren Kurzschluss- und Brandrisiken und helfen, eine sichere und zuverlässige Lösung zu finden.
• Nutzen Sie professionelle Unterstützung besonders, wenn Innenteile des Akkus oder der Schutzschaltungen betroffen sind; unsachgemäße Reparaturen bergen erhebliche Risiken.

Mit dieser systematischen Schadensanalyse lassen sich häufige Ursachen erkennen, gezielt beheben und die Powerbank wieder zuverlässig in Betrieb nehmen – oder entscheiden, ob eine qualifizierte Reparatur sinnvoll ist.

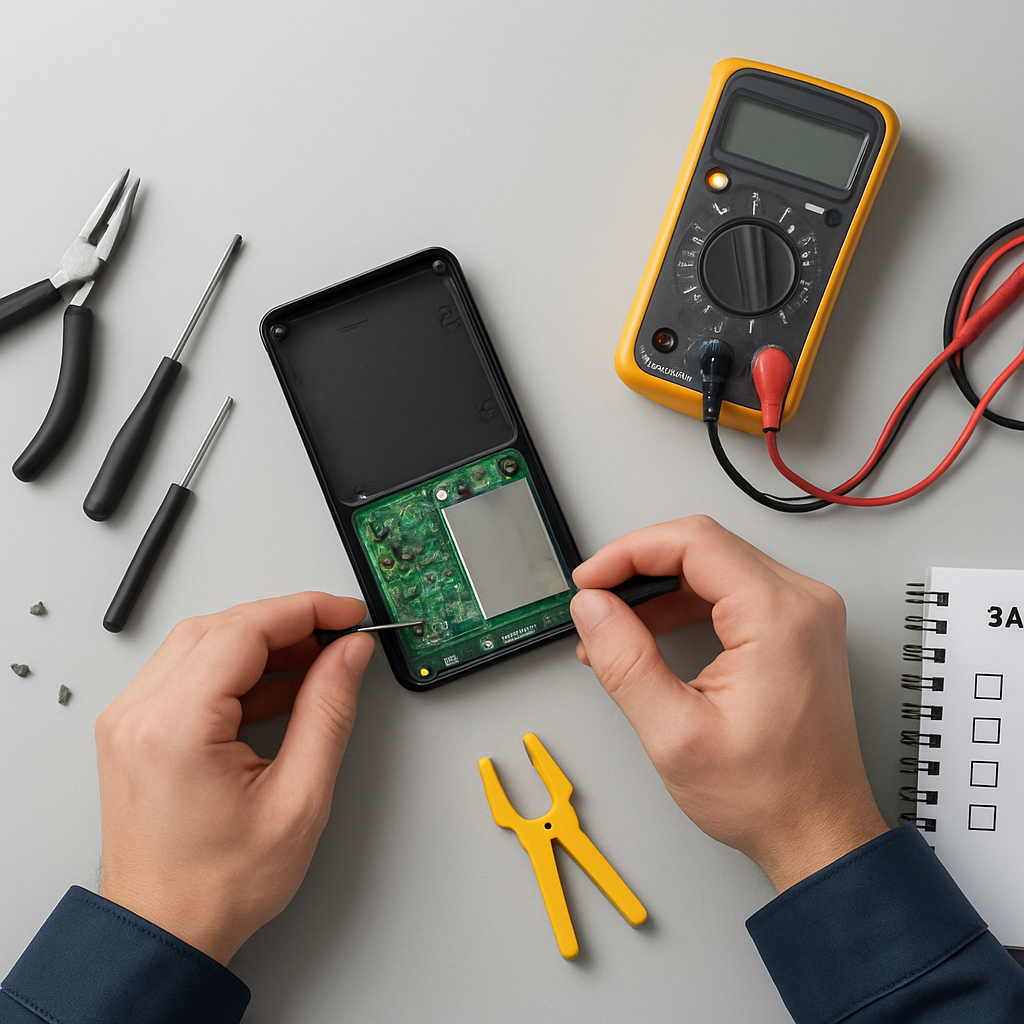

Schritte der Reparatur: Sicherheit, Zerlegung, Prüfung und Testen

Dieser Abschnitt beschreibt einen systematischen Reparaturprozess für Powerbanks, bei dem Sicherheit, sorgfältige Demontage, präzise Messungen und verantwortungsvolles Vorgehen im Mittelpunkt stehen. Die folgenden Schritte richten sich an praxisnahe Vorgehensweisen bei typischen Defekten an Akku, Verkabelung oder Ladeelektronik. Beachten Sie, dass Arbeiten an Lithium-Ionen-Akkus Risiken bergen. Bei Unsicherheiten holen Sie fachkundige Unterstützung.

Schritt 1: Sicherheit zuerst

• Arbeiten Sie in einem gut belüfteten Bereich und vermeiden Sie enge Luftzirkulation in geschlossenen Räumen.
• Sicherheitsausrüstung: Tragen Sie Schutzbrille und geeignete Handschuhe, um Augen- und Hautkontakt mit Chemikalien oder Lötzinn zu minimieren.
• Netz trennen: Trennen Sie die Powerbank vollständig von allen Netz- und USB-Verbindungen, bevor Sie mit der Öffnung beginnen.
• Vor dem Öffnen der Powerbank sollte die Zelle idealerweise vollständig entladen sein; dies reduziert das Risiko eines Kurzschlusses während der Handhabung.
• Krisenplan: Falls Sie Hitze, ungewöhnlichen Geruch, Rauch oder Verformungen feststellen, stoppen Sie sofort und holen Sie gegebenenfalls fachliche Hilfe. Bei fehlender Erfahrung mit Elektronik-Reparaturen besteht Brand- und Kurzschlussrisiko; ziehen Sie einen Experten oder ein Repair-Café hinzu.
• Halten Sie Lötnadeln, Flussmittel und andere Werkzeuge außerhalb des Zugriffs von Kindern und vermeiden Sie eine direkte Inhalation von Dämpfen.

Schritt 2: Zerlegen

• Entfernen Sie zunächst alle Schrauben, die das Gehäuse zusammenhalten, und markieren Sie ggf., wie sich die Teile zusammenlegen.
• Verwenden Sie geeignete Kunststoffhebel oder Flachwerkzeuge, um das Gehäuse vorsichtig zu öffnen, ohne Farbe, Kleber oder Gehäusebeschichtungen zu beschädigen.
• Arbeiten Sie behutsam, damit lose Verbindungen oder Bauteile nicht ungewollt abfallen oder beschädigt werden.
• Achten Sie darauf, empfindliche Kabel nicht unter Spannung zu belasten; lösen Sie ggf. Steckverbinder vorsichtig, statt Kabel zu ziehen.
• Wenn vorhanden, legen Sie Bauteile geordnet beiseite und fotografieren Sie den Aufbau, um später eine korrekte Wiedermontage zu erleichtern.
• Ein vorsichtiger ESD-Schutz (zum Beispiel antistatische Unterlage oder Armmanschette) mindert das Risiko, empfindliche Elektronik zu schädigen.

Schritt 3: Interne Messungen

• Akku-Spannung prüfen: Führen Sie mit einem Multimeter eine Messung der Zellen durch. Voll geladene Lithium-Ionen-Zellen haben typischerweise ca. 4,2 V pro Zelle. Liegt die Spannung deutlich darunter, kann ein Austausch sinnvoll sein.
• Ladeelektronik kontrollieren: Prüfen Sie optisch auf verbrannte Komponenten, lose oder korrodierte Verbindungen sowie ungewöhnliche Beschädigungen an Ladeschaltungen, Schutzplatinen oder Anschlüssen.
• Sichtprüfung der Leitungen: Lose oder beschädigte Kabeladern sollten identifiziert und entsprechend bewertet werden.
• Wenn verfügbar, testen Sie Referenzen oder Schutzschaltungen getrennt, um festzustellen, ob das Problem in der Akkuzelle, der Steuerungselektronik oder der Verkabelung liegt.
• Notieren Sie Messwerte sorgfältig, damit Sie Entscheidungen gezielt treffen können (Akkutausch, Reparaturen oder Austausch der Ladeschaltung).

Schritt 4: Defekte Bauteile ersetzen

• Lose Verbindungen lösen und wieder fest löten: Verwenden Sie einen feinen Lötkolben, achten Sie auf eine saubere, zügige Temperaturführung, um Beschädigungen zu vermeiden. Schrumpfschläuche oder Isolierband können freiliegende Kontakte zuverlässig isolieren.
• Beschädigte Bauteile austauschen: Falls Bauteile der Ladeelektronik beschädigt sind, ersetzen Sie diese durch kompatible, hochwertig dimensionierte Teile. Achten Sie auf korrekte Spezifikationen und Polarität.
• Öffnen Sie vorsichtig Lötstellen, prüfen Sie Kontinuitäten und reparieren Sie beschädigte Verbindungen. Nach dem Nachlöten ist eine visuelle Kontrolle der Lötpunkte sinnvoll: sauber, glatt, frei von kalten Lötstellen.
• Wenn Sie defekte Kabel festgestellt haben, ersetzen Sie sie durch geeignete, belastbare Verbindungen. Achten Sie darauf, dass Lötverbindungen mechanisch stabil, aber frei von Brücken sind.
• Denken Sie daran, Lötstellen nach dem Bearbeiten zu isolieren, damit keine unfreiwilligen Kurzschlüsse entstehen.

Schritt 5: Akkutausch bei Defekt

• Akkuwechsel nur bei nachweislich defekter Zellen oder wenn die Akkuspannung dauerhaft unter einem sicheren Niveau liegt.
• Kompatibler Akku: Wählen Sie eine Zelle/Akkumulator mit passender Kapazität, Typ und Schutzmechanismen; achten Sie auf hochwertige, zertifizierte Zellen.
• Polarität prüfen: Vergewissern Sie sich vor dem Anschluss der neuen Zelle, dass Plus- und Minuspol korrekt verbunden sind. Verwechselte Polarität kann Kurzschlüsse oder Schäden verursachen.
• Verbindungen wiederherstellen: Nach dem Austausch der Zellen prüfen Sie alle Verbindungen und sichern Sie sie mechanisch gut, damit sie auch bei Vibrationen oder Bewegungen zuverlässig bleiben.
• Nach dem Einbau empfiehlt sich eine kurze Funktionskontrolle, bevor Sie die Gehäuse endgültig schließen.

Schritt 6: Zusammenbauen und Tests

• Gehäuse wieder zusammenbauen: Setzen Sie alle Bauteile sauber in Position, prüfen Sie, dass nichts unter Spannung bleibt, und befestigen Sie das Gehäuse sicher mit Schrauben.
• Sichtprüfung: Stellen Sie sicher, dass keine freiliegenden Lötstellen oder offenen Kabelenden vorhanden sind; verwenden Sie Schrumpfschläuche oder passende Isolierungen, um alle freiliegenden Kontakte zu schützen.
• Laden testen: Schließen Sie die Powerbank an ein geeignetes Ladegerät an und beobachten Sie, ob der Ladevorgang startet und die Anzeigen korrekt reagieren.
• Entladen testen: Schließen Sie ein kompatibles Gerät an, um sicherzustellen, dass die Powerbank zuverlässig Energie abgibt.
• Sicherheitscheck: Führen Sie eine kurze Temperaturbeobachtung durch; eine signifikante Erwärmung während des Ladens oder Entladens sollte Anlass geben, die Prüfung zu stoppen und gegebenenfalls Fachhilfe hinzuzuziehen.
• Dokumentation: Notieren Sie die durchgeführten Arbeiten, Messwerte und Beobachtungen. Eine kurze Nachbesprechung hilft, ähnliche Reparaturen künftig sicherer und schneller durchzuführen.

Dieser strukturierte Reparaturweg betont, dass sichere Umsetzung, klare Diagnosen und saubere Verbindungen essenziell sind. Mit Geduld, den richtigen Werkzeugen und sorgfältiger Prüfung kann eine beschädigte Powerbank wieder zuverlässig funktionieren oder sicher ersetzt werden.

Löttechnik, Flussmittel und Sicherheitsaspekte: Zuverlässiges Nachlöten

Beim Nachlöten von Powerbank-Elektronik stehen Präzision, Temperaturkontrolle und saubere Arbeitsabläufe im Vordergrund. Richtiges Vorgehen erhöht die Zuverlässigkeit der Verbindungen und verringert das Risiko von Kurzschlüssen oder kalten Lötstellen. Im Folgenden finden Sie praxisnahe Hinweise, wie Bleihaltiges und bleifreies Lot, Lötspitzenpflege, Flussmittel, Entlöten sowie Sicherheitsaspekte sinnvoll aufeinander abgestimmt werden.

Bleihaltiges vs bleifreies Lot: Temperaturbereiche und Praxis

• Bleihaltiges Lot: Typische Einsatzbereiche liegen bei ca. 300–350 °C; vereinzelt auch etwas höher, abhängig von Legierung und Spaltbreite der Lötstelle. Dieses Lot lässt sich oft leichter verarbeiten, da es flüssiger ist und eine bessere Benetzung ermöglicht.
• Bleifreies Lot: Bleifreies Lot erfordert in der Regel höhere Temperaturen, typischerweise 350–380 °C oder mehr. Die höhere Hitze erhöht die Fließfähigkeit des Lotes, erhöht aber auch das Risiko, Klebstoffe, Dichtungen oder das Leiterplattenmaterial zu beanspruchen. Bei größeren oder mechanisch beanspruchten Verbindungen empfiehlt sich eine mechanische Befestigung oder Pad-Vergrößerung, um Belastungen zu minimieren.
• Praxistipp: Lesen Sie das Datenblatt der gewählten Legierung und passen Sie die Temperatur dem Bauteil, der Pad-Beschaffenheit (THT/SMD) sowie der Wärmeverträglichkeit der Leiterplatte an. Verwenden Sie eine temperaturgeregelte Lötstation, um Temperaturspitzen zu vermeiden und eine gleichmäßige Wärmeabgabe sicherzustellen.

Lötspitzenpflege: Präzision beginnt bei der Spitze

• Feine Spitze verwenden: Für kleine Bauteile und feine Pads bietet sich eine spitze oder feine Meißelspitze an. Dadurch lässt sich Lot gezielter anbringen, ohne benachbarte Strukturen zu erhitzen.
• Spitze regelmäßig verzinnen: Eine verzinste Spitze verbessert Wärmeleitung und verhindert frühzeitigen Hochlauf der Spitze. Verzinnen Sie sie vor dem Weiterarbeiten, falls nötig.
• Spitze reinigen: Nach jeder Lötpassung den feuchten Schwamm verwenden oder alternativ eine geeignete Spül-/Reinigungsmethode. Die Spitze sollte sauber, frei von Oxiden und frei von Zinnbrücken bleiben.
• Pflegehinweis: Vermeiden Sie grobe Druck- oder Stöße auf die Spitze, halten Sie sie frei von Verformungen und lagern Sie sie geschützt. Bei verformten oder stark abgenutzten Spitzen sollten Ersatzspitzen bereitliegen.

Flussmittel: Aktivierung, Rückstände und Reinigung

• Kolophoniumhaltige Flussmittel: Standard-Flussmittel auf Kolophoniumbasis lösen Oxide aktiv auf und ermöglichen eine gute Benetzung. Die Aktivierung erfolgt meist beim Erhitzen der Lötstelle.
• No-Clean-Flussmittel: Solche Flussmittel hinterlassen oft Reststoffe, die leitfähig bleiben können. Je nach Anwendung und Umgebungsbedingungen ist eine anschließende Reinigung sinnvoll.
• Rückstände beachten: Nach dem Löten können Harzreste oder Flussmittelrückstände eine dünne, ggf. leitfähige Schicht bilden. Falls nötig, Reinigung mit geeigneten Lösungsmitteln (z. B. Isopropanol) durchführen.
• Praktischer Hinweis: Tragen Sie Flussmittel sparsam auf und achten Sie darauf, dass benetzte Flächen nicht zu groß sind. Nach dem Löten kurz abkühlen lassen, damit das Harz nicht weiter fließt.

Löten von Bauteilen: Fixierung, Wärmeverhalten, Qualität der Verbindung

• Mechanische Fixierung: Bauteile mechanisch fixieren, damit sie während des Lötprozesses nicht verrutschen. Bei Prototypen kann eine Klammer oder Haltevorrichtung sinnvoll sein.
• Wärmeverwaltung: Bauteile nicht zu lange erhitzen. Beginnen Sie mit einer kurzen, kontrollierten Erhitzung, um dann das Lötzinn zuzuführen. Vermeiden Sie das Fluten der Lötstelle mit Zinn, das zu Brücken führt.
• Kalte Lötstelle vermeiden: Eine kalte Lötstelle zeigt sich oft als matt, bröckelig oder unregelmäßig benetzt. Sie entsteht durch zu wenig Hitze, zu schnelle Abkühlung oder Bewegungen während des Erstarrens.
• Benetzung sicherstellen: Die Lötstelle sollte glänzend, gleichmäßig benetzt und frei von Zinnbrücken sein. Bei feinen Pads oder SMD-Bauteilen sind mehrstufige Techniken (z. B. Teil-Löten, Vorverzinnen) oft sinnvoll.

Entlöten: gezielter Einsatz von Wärme und Absaugtechnik

• Wärme gezielt einsetzen: Bevor ein Bauteil entlöten wird, Wärme gezielt auf alle Lötstellen legen. Reststoffe von Flussmitteln können das erneute Löten erschweren.
• Absaugen oder Entlöten: Nutzen Sie eine Entlötpumpe oder Entlötzange, um überschüssiges Lot zu entfernen. Für feinere SMD-Bauteile sind spezialisierte Heißluft-/Hot-Air-Techniken oder Entlötköpfe sinnvoll.
• SMD-Bauteile: SMD-Bauteile erfordern häufig Heißluft mit kontrollierter Temperatur, eventuell unterstützt durch eine Lötpaste oder eine präzise Hitzeverteilung. Achten Sie darauf, die Pad-Strukturen nicht zu beschädigen.
• Nacharbeiten: Nachdem das Lot entfernt ist, prüfen Sie die Pads auf Risse oder abgelöste Kupferflächen. Falls nötig, Pad-Reparaturen durchführen.

Sicherheit: Augen, Luft und Elektrizität

• Schutzbrille: Immer Schutzbrille tragen, um Spritzer, Zinnpulver oder Partikel zu schützen.
• Belüftung: Arbeiten Sie in gut belüfteter Umgebung; Kolophoniumdämpfe können reizend sein. Bei längeren Arbeiten empfiehlt sich eine Absaugung.
• Kabel isolieren: Offene Lötstellen oder blanke Kupferdrähte können Kurzschlüsse verursachen. Isolieren Sie freiliegende Lötbereiche sorgfältig.
• Elektrische Gefahr beachten: Kabel mit Netzspannung, insbesondere bei Reparaturen direkt an der Ladeelektronik, können gefährlich sein. Trennen Sie Netzanschlüsse, wenn möglich, und arbeiten Sie nur mit freier, spannungsfreier Umgebung.
• Arbeitsplatzordnung: Halten Sie den Arbeitsplatz frei von Kleinteilen, vermeiden Sie Feuchtigkeit und verwenden Sie hitzebeständige Unterlagen.

Abschlussgedanken: Sicherheit und Präzision verbinden

• Ein ruhiger, methodischer Arbeitsstil, die passende Ausrüstung und eine klare Trennung von Löt- und Entlötvorgängen minimieren Risiken.
• Vor dem Nachlöten eine kurze Bestandsaufnahme der betroffenen Stelle, des Bauteils und der Pad-Oberflächen durchführen. Sauberkeit, passenden Flussmitteltyp und passende Temperaturwahl sind entscheidend.
• Nach dem Löten die Verbindungen visuell prüfen, ggf. mit einem Multimeter auf Durchgang testen und abschließend eine kurze Funktionstests durchführen, bevor die Powerbank wieder in das System integriert wird.

18650-DIY-Akkus: Zelltypen, Kapazitäten und Qualitätsunterschiede

Die 18650-Lithium-Ionen-Zellen sind seit Jahren der Standard in DIY-Powerbanks, Notebook-Akkus und vielen tragbaren Anwendungen. Typische Spannungen liegen bei 3,6 bis 3,7 Volt pro Zelle, während die Kapazität real meist zwischen 2000 und 3500 mAh liegt. Die Leistungsfähigkeit einer selbstgebauten Bank hängt wesentlich von der Qualität der einzelnen Zellen, der Schutzschaltung und der Bauform der Zelle ab.

• Spannung und Kapazität im Überblick: Eine einzelne 18650-Zelle arbeitet im Regelbereich von ca. 3,6–3,7 V; die Kapazität variiert stark je Modell zwischen etwa 2000 mAh und 3500 mAh. Die nutzbare Energie hängt neben der Kapazität auch von Wirkungsgraden beim Laden/Entladen ab.
• Schutzelektronik: Es gibt Zellen mit integrierter Schutzschaltung (Schutzplatine am Plus- und/oder Minuspol) und ungeschützte Zellen. Geschützte Zellen erhöhen die Sicherheit gegen Überladung, Tiefentladung und Kurzschluss, während ungeschützte Zellen oft etwas kompakter oder günstiger sind, aber ein stärkeres Risikoprofil bieten.
• Zelltypen – Flathead vs erhöhter Kontaktbereich: Flathead-Zellen haben einen flachen Pluspol, während Zellen mit erhöhter Kontaktfläche einen größeren Polkontakt besitzen. Die Bauform beeinflusst Passgenauigkeit in Gehäusen sowie Löt-/Schweißtechnik beim Zusammenbau.
• Kapazitätsangaben: Die angegebene Kapazität ist häufig kein garantierter Wert. Realistische Messwerte weichen je nach Charge, Hersteller und Testbedingungen ab. Markenhersteller liefern tendenziell realistischere Werte als No-Name-Angebote.

• Realistische Kapazitäten vs. Preis: Marken wie Samsung oder LG liefern Kapazitäten, die den angegebenen Werten oft relativ nah kommen. No-Name-Zellen schneiden oft deutlich schlechter ab – nicht selten unter den angegebenen Spezifikationen. Kosten pro Zelle liegen typischerweise bei 5–10 Euro, je nach Modell und Bezugsquelle; billigere Zellen können deutlich darunter oder darüber liegen, was Zuverlässigkeit und Gleichmäßigkeit der Leistung betrifft.

• Warum die Unterschiede wichtig sind: Bei anspruchsvollen Anwendungen, großen Entladeraten oder längerer Lebensdauer ist der Unterschied zwischen einer realistischen Marken-Zelle und einer Billigzelle spürbar. Marken-Zellen weisen oft bessere Impedanzen, stabilere Kapazitäten und konsistentere Eigenschaften auf, während No-Name-Zellen teils erhebliche Streuungen zeigen.

• Beispiel-Zellen (typische Perspektiven):
• Roofer: ca. 2000 mAh.
• Paisue: ca. 3400 mAh.
• Skywolfeye: ca. 3000 mAh (ältere Chargen). In Tests erreichen ältere Exemplare oft nur rund 1600–1800 mAh real, neuere Chargen können realistische Werte von ca. 2400 mAh erreichen.
• Samsung: ca. 3450 mAh.

• Qualitätsunterschiede im Alltag: Billigzellen (z. B. Ultrafire, Visvic) liefern häufig deutlich geringere Kapazitäten als angegeben; die Innenwiderstände können höher sein, was sich in schlechter Wärmeableitung und verringerter Leistung äußert. Gegenüber Marken-Zellen fallen solche Abweichungen stärker ins Gewicht.

• Ratschläge für die Praxis: Für Anwendungen, bei denen Zuverlässigkeit, gleichmäßige Leistung und Sicherheit wichtig sind, greife besser zu teureren Marken-Zellen (z. B. Samsung/LG) – sie liefern oft realistische Kapazitäten und verlässlichere Daten. Für experimentelle oder weniger kritische DIY-Projekte lassen sich günstige Zellen nutzen, solange man realistische Kapazitäten und Risiken berücksichtigt.

• Tipp zur Zelldatenlage: Informiere dich vor dem Kauf gründlich über Zelldaten und Messergebnisse verschiedener Chargen. Eine verlässliche Quelle mit detaillierten Zelltests kann helfen, das Risiko zu minimieren. Für tiefergehende Zellendaten empfiehlt sich eine Prüfung der Herstellerdatenblätter und unabhängiger Tests.

• Preis-/Leistungsverhältnis: Die Kosten pro Zelle liegen üblicherweise im Bereich von ca. 5–10 Euro, je nach Marke und Kapazität. Marken-Zellen sind oft teurer, liefern dafür aber realistische Kapazitäten und stabilere Eigenschaften.

• Hinweis für anspruchsvolle Anwendungen: Wer Wert auf Sicherheit, Haltbarkeit und präzise Leistungsdaten legt, bevorzugt teurere Marken-Zellen. Für reine Budget-Projekte kann man mit No-Name-Zellen ausweichen, sollte aber realistische Erwartungen haben und geeignete Schutzmaßnahmen treffen.

• Wichtige Anlaufstelle: Für Zelldaten und Tests kann eine neutrale Informationsquelle herangezogen werden, die Kapazitätsmessungen, Impedanzwerte und Alterseffekte dokumentiert.

• Fazit: Die Welt der 18650-DIY-Akkus bietet ein breites Spektrum von Zellen mit unterschiedlichen Eigenschaften. Wer maximale Sicherheit und verlässliche Kapazität anstrebt, setzt auf Marken-Zellen und vergleicht realistische Messwerte. Wer preissensibel ist, kann auf No-Name-Zellen ausweichen, sollte aber realistische Erwartungen haben und geeignete Schutzmaßnahmen treffen.

Tipp: Wie Sie Zelldaten gezielt prüfen

• Prüfe vor dem Einsatz die Kapazität, den Innenwiderstand und die Schutzfunktionen der Zelle.
• Nutze zuverlässige Tests und vergleiche mehrere Chargen desselben Modells, um Streuungen zu erkennen.
• Bevorzugt Zellen mit integrierter Schutzschaltung, insbesondere bei höheren Lasten und längeren Einsatzzeiträumen.
• Nutze 18650-Zellen in passenden Gehäusen, die Flathead- oder erhöhte Kontaktflächen unterstützen, damit passive und aktive Kontakte stabil bleiben.

Mit diesem Grundverständnis lassen sich 18650-DIY-Akkus sinnvoll auswählen, testen und sicher in Powerbanks oder anderen Projekten verwenden. Die Wahl der Zellen hat direkten Einfluss auf Kapazität, Sicherheit und Lebensdauer der fertigen Baugruppe.

Gehäuse, Punktschweißen und Sicherheit: Umsetzung, Module und Prävention

Gehäuseoptionen

• Gehäusevielfalt: Von kompakten Mini-Gehäusen, geeignet für eine einzelne Zelle, bis hin zu Gehäuse-Sets, die Platz für bis zu 16 Zellen bieten. Integrierte Ladeelektronik ist ebenso realisierbar wie mischenlose Lösungen mit externen Ladeschaltungen. Die Wahl hängt von der gewünschten Kapazität, der Anordnung der Zellen und dem Einsatzzweck ab.
• Modularität und Erweitbarkeit: Gehäuse-Systeme lassen sich schrittweise erweitern, ohne das Grundlayout neu erfinden zu müssen. Der Umstieg von 1 Zelle auf 4, 8 oder 16 Zellen gelingt durch Ergänzen von Gehäuse-Komponenten. Das unterstützt eine sichere, strukturierte Aufbauphase.
• Integration von Elektronik: Gehäuse-Sets können neben dem Gehäuse ebenfalls Halterungen, Isolatoren, Nickelband und entsprechende Anschlussmöglichkeiten bieten. Für Anwender, die wenig Platz haben, sind kompakte Module mit integrierter Ladeelektronik besonders attraktiv.
• Konstruktive Hinweise: Für DIY-Projekte empfiehlt sich eine klare Trennung von Zellen und Elektronik, um Wärmepfade sauber abzuleiten. Belüftung, Öffnungen für Messwerte und eine einfache Zugänglichkeit von Anschlüssen sollten berücksichtigt werden, damit Wartung und Nachrüstung problemlos möglich bleiben.

Punktschweißen

• Mobiles Schweißen mit eigenem Akku: Mobile Punktschweißgeräte mit eigener Energieversorgung ermöglichen das sichere Verbinden von Zellen, ohne auf stationäre Infrastruktur angewiesen zu sein. Diese Geräte eignen sich insbesondere für gezieltes Verpressen von Nickelband-Verbindungen bei Gehäuse-Sets oder individuellen Packs.
• Schutzmodule sind Pflicht: Jede Zellen-Baugruppe sollte durch eine Schutzschaltung (BMS/Schutzplatine) abgesichert sein. Sie überwacht Spannung, Balancing, Temperaturelemente und entlastet die Zellen bei Fehlfunktionen. Ohne Schutzmodul steigt das Risiko von Tiefentladung, Überladung oder Kurzschluss deutlich an.
• Sicherheitsaspekte beim Punktschweißen: Abstand zu Funken, eine isolierte Unterlage und eine geeignete Schutzbrille sind obligatorisch. Die Materialwahl (Metalloberflächen, Kontakte, Isolatoren) muss korrosionsbeständig und temperaturresistent sein, damit sich während des Schweißprozesses keine Zwischenzustände bilden.
• Prozesssteuerung: Leichte, kontrollierte Schweißimpulse verhindern Überhitzung der Kontakte. Vor dem Schweißen ist eine fachgerechte Vorbereitung der Kontaktflächen wichtig (Oberflächenreinigung, leichte Entgratung, ggf. Vorwärmen bestimmter Teile). Eine abschließende Inspektion der Verbindungen gehört zur Standardpraxis.

3D-Druck und Halterungen

• Vorlagen und Passformen: Thingiverse-Varianten liefern passgenaue Halterungen für 18650-Zellen, die sich in Gehäuse-Sets oder eigenständige Packs integrieren lassen. Die Drucktoleranzen müssen so gewählt werden, dass die Zellen sicher sitzen, aber noch Wärmeableitung zulassen.
• Halterungen, Nickelband und Isolatoren: Gehäuse-Sets enthalten oft Halterungen, Nickelband-Lösungen und Isolatoren, um stabile Kontaktpunkte zu schaffen und Übergänge zwischen Zellen zuverlässig zu isolieren. Die richtige Materialwahl (z. B. hitzebeständiges Filament) beeinflusst Lebensdauer und Sicherheit des Packs.
• Fertigungstipp: Bei 3D-gedruckten Halterungen Belüftungskanäle, Abstand zu heißen Oberflächen und stabile Befestigungspunkte berücksichtigen. Jede Zellenkonfiguration erfordert eine individuelle Anpassung der Halterungen, damit sich kein Spielraum für Bewegungen ergibt, die Löt- oder Schweißverbindungen beeinflussen könnten.

Sicherheit

• RoHS und Materialien: RoHS-Konformität der Bestandteile sowie der verwendeten Löt- und Isolationsmaterialien ist essenziell. Giftige Substanzen oder ungehärtete Flussmittelreste mögen kurzfristig arbeiten lassen, gefährden aber auf Dauer Mensch und Umwelt.
• Umgang mit Li-Ion-Akkus: Li-Ion-Akkus erfordern behutsamen Umgang: keine Tiefentladung, keine mechanische Beschädigung, keine Kurzschlüsse. Arbeiten in gut belüfteten Bereichen, mechanische Sicherung von Zellen und Vermeidung von Entzündung durch Funken sind Grundvoraussetzungen.
• Belüftung und Abstand zu Funken: Heiz- und Spannungszonen müssen ausreichend belüftet sein; Funkenquellen (Schweiß, Schalter, Kontakte) sollten von den Zellen einen sicheren Abstand haben. Offene Flammen oder brennbare Materialien in der Nähe sind zu vermeiden.
• Löten und Reinheit: Beim Löten sind bleihaltige oder bleifreie Lote mit Vorsicht zu verwenden; Flussmittelreste müssen sauber entfernt werden. Saubere Lötstellen, gute Benetzung und kontrollierte Abkühlung minimieren das Risiko von Wärmeinduktionen oder Kurzschlüssen.
• Brand- und Explosionsrisiken: Misslungene Isolierungen oder beschädigte Zellen können zu Kurzschlüssen, Wärmestau oder sogar Brand führen. Regelmäßige Sichtprüfungen und ein verantwortungsvoller Umgang minimieren diese Risiken.

Verkabelung

• Nickelband-Lösungen: Nickelband-Verbindungen liefern stabile Kontakte zwischen Zellen. Sie erfordern präzises Abkanten, sauberes Verzinnen und gleichmäßige Verpressung, um Impedanzunterschiede zu minimieren.
• Abstand zu heißen Oberflächen: Drahtwege und Bänder sollten so geführt werden, dass sie nicht an heißen Bereichen entlanglaufen. Wärmeableitung über Gehäusewände und Abstandshalter helfen, Hot Spots zu vermeiden.
• Mechanische Befestigung: Schrauben, Nietverbindungen oder Clips sichern mechanisch Zellen, Halterungen und Bänder. Robuste Befestigungen reduzieren Bewegungen, die Löt- oder Schweißverbindungen beeinflussen könnten.
• Isolierung und Schutz: Offene Lötstellen, Metallkontakte oder freiliegende Bänder benötigen Isolationsschichten. Schrumpfschläuche, Isolierband oder Karton-Schutzschichten helfen, Berührungspunkte zuverlässig zu schützen.

Präventivmaßnahmen

• Regelmäßige Prüfung von Verbindungen: Sichtprüfung, Kontinuitäts- und Spannungsmessungen sowie gezieltes Nachlöten lockerer Verbindungen sollten in regelmäßigen Abständen erfolgen.
• Temperaturmanagement: Extreme Temperaturen vermeiden; Lade- und Entladezyklen bei moderaten Temperaturen durchführen; Gehäuse so auslegen, dass Wärme abgeführt wird.
• Gleichwertige Bauteile verwenden: Nur kompatible Zellen, Schutzmodule und Ladeschaltungen einsetzen. Vermischen von Zellen unterschiedlicher Kapazität, Alterung oder Chemie ist zu vermeiden.
• Geeignete Ladegeräte: Nur Ladegeräte verwenden, die mit der gewählten Zellenchemie, dem BMS und der Gehäusekonstruktion kompatibel sind. Durchgängige Ladung mit passenden Protokollen minimiert Spannungsstress.
• Schutz- und Wartungsroutine: Nach jeder Baugründung eine Checkliste durchgehen: Gehäuseintegrität, Isolierung, Kontakte, Schraubverbindungen, Lüftungswege und Funkenfreiheit. Bei Unklarheiten Fachleute konsultieren oder Reparatur-Cafés nutzen.

Diese Struktur schafft eine praxisnahe Grundlage für Gehäuse-Design, Punktschweißen, 3D-Drucklösungen und sichere Verkabelung in Powerbank-Nachlötreparaturen. Sie verbindet klare Bau- und Sicherheitsprinzipien mit modularen, erweiterbaren Ansätzen und betont den verantwortungsvollen Umgang mit Li-Ion-Technologie.

Fazit

Die Auseinandersetzung mit dem Nachlöten, der Löttechnik und DIY-Akkus zeigt: Reparatur ist kein reiner Handgriff, sondern ein verantwortungsvoller Prozess, der Präzision, Sicherheitsbewusstsein und technisches Verständnis verbindet. Wer Ursachen sorgfältig prüft, die richtigen Bauteile auswählt und Versorgungs- oder Ladeschaltungen sauber trennt, erhöht die Zuverlässigkeit der Powerbank erheblich – ohne Risiko zu ignorieren. Saubere Lötpunkte, korrekte Polarität und eine lückenlose Isolierung stehen dabei im Vordergrund, ebenso wie die systematische Messung, Dokumentation und Bewertung von Ergebnissen.

Am Ende entscheidet man, ob eine fachgerechte Nachlöten- oder Austauschart sinnvoll ist. Mit klarer Dokumentation, realistischen Erwartungen und dem nötigen Respekt vor der Lithium-Ionen-Technik verwandelt sich Reparatur von einer potenziellen Gefahr in eine verantwortungsvolle Verbindung von Handwerk, Elektronik und Alltag – so bleibt die Powerbank sicherer, zuverlässiger und länger nutzbar.
