Supports sauber entfernen: Z‑Distance, Interface‑Layer und Materialstrategien für saubere 3D‑Drucke

Auf den ersten Blick ist das Entfernen von Stützstrukturen oft der unspektakuläre Endschritt des 3D-Drucks. Doch wer genau hinsieht, entdeckt einen feinen, fast unsichtbaren Hebel: den Z-Distance, die vertikale Luftschicht zwischen Stützstruktur und Modelloberfläche. Diese winzige Distanz macht den Unterschied zwischen einem sauber abziehbaren Bauteil und einer Oberfläche voller Nachbearbeitungsmarker. In der Praxis ist der Z-Distance kein statischer Parameter; er reagiert auf Geometrie, Material und Layerhöhe und lässt sich wie ein Sensor im Slicer-Workflow justieren. Mit Kalibrier-Objekten und kontrollierten Tests wird aus der stützlastigen Phase eine verlässliche Stellschraube, die Oberflächentextur, Entfernbarkeit und Druckzeit in Einklang bringt. Das Ergebnis ist kein Kompromiss mehr zwischen Hartnäckigkeit der Stützen und schöner Oberfläche, sondern ein gezielter Prozess, der Stützen zu einer beherrschbaren Kontur macht — sauber, vorhersehbar und wiederholbar.

Z-Distance: Der wichtigste Hebel für sauberes Entfernen von Supports

Was ist Z-Distance?

Definition: Der Z-Distance ist die vertikale Trenn-/Luftschicht zwischen der Oberkante der Stützstruktur und der Modelloberfläche. Er bestimmt, wie eng oder weit der Kontakt zwischen Stütze und Bauteil tatsächlich ist – eine feine Balance zwischen Festigkeit der Stütze im Druck und Leichtigkeit der Entfernung danach.

Standardbereiche und Orientierung

• Typische Größenordnungen: Häufig liegt der Z-Distance im Bereich von 0,1 bis 0,2 mm. Je nach Material, Layerhöhe und Drucker lässt sich dieser Bereich nach oben oder unten erweitern.
• Startpunkt in der Praxis: Orientiere dich an der Layerhöhe. Bei einer Layerhöhe von 0,2 mm ist ein Startwert von rund 0,2 mm sinnvoll; bei anderen Layerhöhen entspricht der Startwert ungefähr dieser Relation.
• Zielrichtung: Ein möglichst dünner Spalt fördert eine glatte Modelloberfläche, während ein größerer Spalt das Abziehen erleichtert – jedoch auf Kosten der Feinstruktur der Oberflächen.

Trade-offs: Oberflächenqualität vs. Entfernbarkeit

• Kleiner Spalt: bessere Oberflächenqualität und feinere Details an der Unterseite, aber deutlich schwerer zu entfernen. Es können sich Reste oder Verschweißungen bilden, die das Abziehen behindern.
• Größerer Spalt: erleichtert das Entfernen der Stützstrukturen, reduziert Widerstände beim Ablösen und mindert das Risiko von Beschädigungen am Modell. Dafür riskierst du Oberflächenunregelmäßigkeiten, sichtbare Trennlinien und in Extremfällen eine weniger glatte Unterseite.
• Der Spalt wirkt wie ein Kompromissfaktor: Leichtes Entfernen erfordert oft einen moderaten Oberflächen-Verlust, während makellose Oberflächen eine feinere Feinabstimmung des Abstands verlangen.

Praktische Startpunkte und Feinabstimmung

• Vorgehen in kleinen Schritten: Arbeite mit Schritten von 0,05 mm. Das erlaubt eine feine Abstimmung, ohne zu große Sprünge zu riskieren.
• Layerhöhe berücksichtigen: Der Startwert ergibt sich idealerweise aus der Layerhöhe. Kleinere Layerhöhen verlangen oft entsprechend feinere Anpassungen, größere Layerhöhen erlauben graduell größere Schritte.

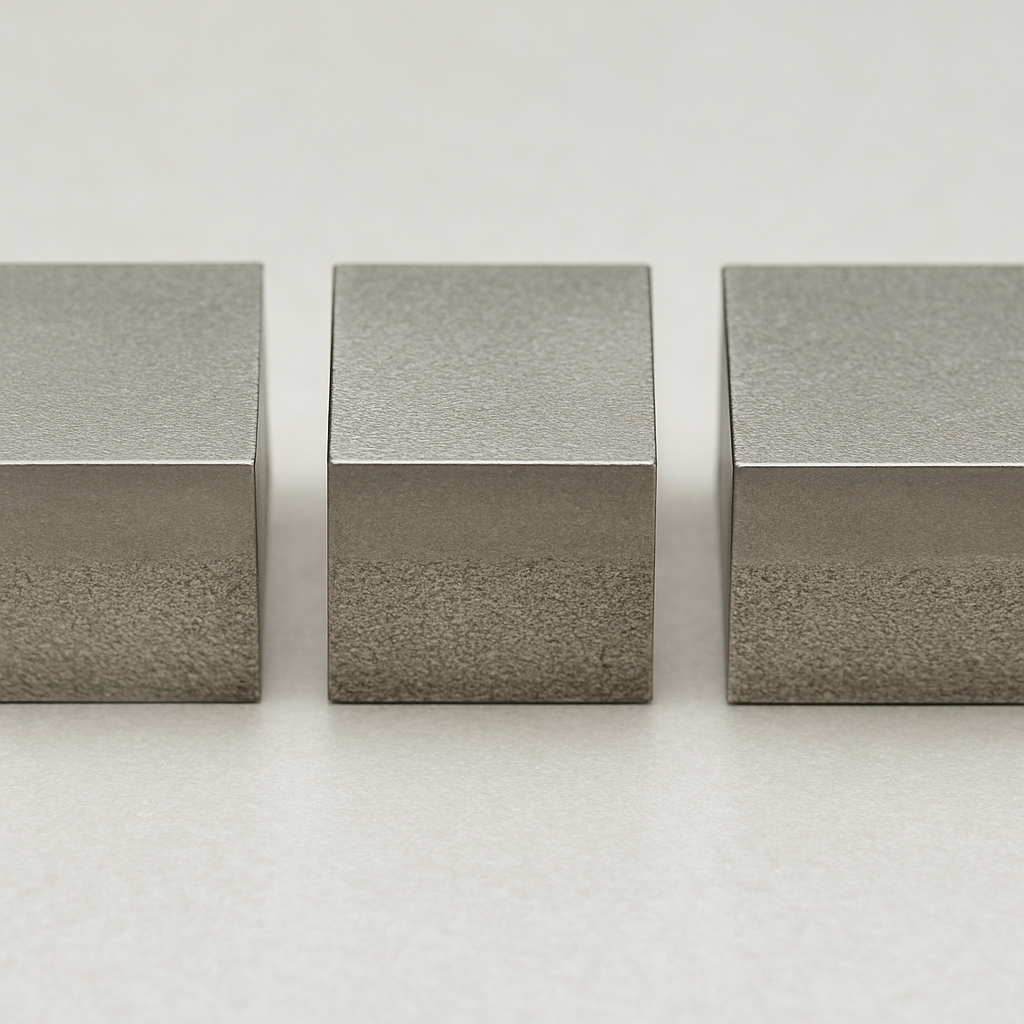

• Test-Setup nutzen: Erzeuge Kalibrier-Objekte oder Kalibrier-Stacks, die speziell auf unterschiedliche Top-Distances ausgelegt sind, um den Einfluss des Z-Distance sichtbar zu machen.
• Rückmeldung aus dem Druck: Drucke kurze Testwürfel oder kleine Kalibrier-Objekte und bewerte sofort, ob die Unterseite sauber aussieht und ob die Stützen sich leicht lösen lassen.

Konkrete Praxishinweise

• Nehmen wir ein praktisches Beispiel: Du arbeitest mit einer Top-Z-Distance von 0,2 mm und willst die Entfernbarkeit verbessern, ohne die Oberflächen zu ruinieren. Eine Erhöhung auf 0,3 mm kann oft zu leichterem Abziehen führen, bringt aber eine leichte Verschlechterung der Oberflächen an der Kontaktstelle. Wenn die Unterseite zu stark einsackt oder Brücken auslaufen, probiere eine weitere Erhöhung oder eine Zwischenschritt-Variante (z. B. 0,25 mm). Gelingt der Abzug trotz erhöhtem Abstand nicht sauber, kehre zu 0,2 mm zurück oder teste 0,25 mm als Zwischenschritt.
• Für feine Details oder komplexe Geometrien kann es sinnvoll sein, den Z-Distance nur an bestimmten Stützflächen zu justieren – also nicht global, sondern gezielt dort, wo Entfernen besonders problematisch ist.
• Bei härteren Materialien oder Filamenten mit hoher Adhäsion kann es helfen, den Abstand vorsichtig weiter auseinanderzuziehen, um Verschweißen an der Grenzschicht zu vermeiden, während gleichzeitig die Trennbarkeit verbessert wird.
• Wenn du regelmäßig Probleme beim Entfernen hast, kombiniere Z-Distance-Tests mit Untersuchungen weiterer Einflussgrößen wie Interface-Dichte, Muster oder XY-Abstand. Der Abstand allein reicht oft nicht aus; zusammen mit anderen Parametern ergibt sich der beste Gesamteffekt.

Z-Distance als dynamischer Hebel in Slicer-Workflows und Kalibrier-Objekten

• Dynamik im Workflow: Der Z-Distance ist kein statischer Wert, sondern ein flexibler Hebel, der sich je nach Objekt, Geometrie und Material regelmäßig anpassen lässt. In einem mehrstufigen Workflow lassen sich Top-, Unterseite- und Gesamtqualität durch abgestimmte Distanzwerte optimieren.
• Kalibrier-Objekte testen: Nutze Kalibrier-Objekte, um systematisch verschiedene Top-Distances zu testen. Drucke mehrere Varianten parallel (z. B. 0,2 mm, 0,25 mm, 0,3 mm) und vergleiche Oberflächenqualität, Kontaktstellen und Entfernbarkeit. Halte Ergebnisse fest, um konsistente Referenzen für ähnliche Modelle zu schaffen.
• Dokumentation und Transfer: Halte fest, welche Distanz in welchem Fall die beste Balance ergeben hat. Wenn du später ein anderes Filament oder eine andere Geometrie verwendest, greif auf dein vorheriges Kalibrierungs-Memo zurück und passe gezielt an.
• Kombinationsprinzip: Betrachte Z-Distance immer im Zusammenspiel mit anderen Parametern wie Layerhöhe, Support-Pattern, Dichte und XY-Abstand. Eine gute Entscheidung heute kann morgen durch geänderte Bedingungen erneut angepasst werden müssen.

Praxis-Checkliste

• Beginne mit der Layerhöhe als Orientierungspunkt (0,2 mm ist ein häufiger Startwert, passende Anpassung folgt).
• Wende 0,05 mm-Schritte an, beobachte anschließende Entfernbarkeit und Oberflächenqualität.
• Nutze Kalibrier-Objekte, um mehrere Top-Distance-Optionen parallel zu testen.
• Dokumentiere Ergebnisse pro Geometrie, Material und Düsendurchmesser.
• Wäge immer ab: bessere Oberflächen gegen einfachere Nachbearbeitung; finde den sweet spot, der zu deinem Bedarf passt.
• Berücksichtige zusätzlich, dass der Z-Distance nicht isoliert wirken sollte – kombiniere ihn mit passenden Interface-Einstellungen, Muster-Optionen und XY-Abständen, um eine harmonische Gesamtwirkung zu erzielen.

Fazit

Der Z-Distance ist der zentrale, feine Hebel, der darüber entscheidet, wie sauber Supports später vom Modell entfernt werden können. Er vereint präzise Feinarbeit mit pragmatischem Experimentieren: Kleine Anpassungen im Abstand liefern oft große Vorteile in der Nachbearbeitung, ohne die Oberflächengüte unnötig zu beeinträchtigen. Indem du Z-Distance bewusst direkt im Slicer-Workflow testest und Kalibrier-Objekte gezielt einsetzt, wandelst du eine potenziell problematische Grenzschicht in eine verlässliche Stellschraube für konsistente Druckqualität und reibungslose Nachbearbeitung.

Interface-Layer und Kontaktfläche: Weniger Kontaktpunkte bedeuten leichtere Entfernung

Interface als Pufferzone zwischen Stützstruktur und Modelloberfläche

• Das Interface-Layer dient als Barriere, die Druckkräfte, Temperaturverhalten und Haftung in moderatem Maß abfedert.
• Eine dichtere Trennschicht erhöht die mechanische Integrität der Brücke, was vor allem bei komplexen Geometrien von Vorteil ist. Doch je dichter und massiver dieses Interface wird, desto schwieriger gestaltet sich das Abziehen der Stützstrukturen, ohne Druckflächen zu beschädigen.
• Eine dünnere, weniger dichte Interface-Schicht ermöglicht ein leichteres Abziehen, birgt aber das Risiko, dass Support-Details weniger zuverlässig gestützt werden.
• Die Pattern-Gestaltung des Interfaces (Richtung, Strukturtyp, ggf. Muster) beeinflusst zusätzlich, wie glatt die Kontaktstelle nach dem Entfernen bleibt.

Dichte vs. Anzahl der Interface-Lagen: Kompromiss zwischen Brücke-Stabilität und Verschweißen

• Zwei Grundgrößen beeinflussen die Entfernungsfreundlichkeit maßgeblich: die Dichte der Interface-Lagen und die Gesamtmenge der Interface-Schichten.
• Mehr Interface-Lagen oder höhere Dichte stabilisieren Brücken und verhindern Durchbiegungen, erhöhen jedoch die Wahrscheinlichkeit von Verschweißungen an der Grenzfläche.
• Weniger Interface-Lagen senken die Anhaftung, erleichtern das Abziehen – können aber an der Unterseite zu weniger sauberem Support-Verlauf führen.
• Ein gängiger Praxiswert: Moderat angepasstes Interface-Setup, das Brücke zuverlässig stützt, ohne die Abrisskräfte an der Modelloberfläche unnötig zu erhöhen. Die Balance zu finden, erfordert Feintuning statt pauschaler Einstellungen.

Empfohlene Vorgehensweise: Z-Distance zuerst minimal ändern, dann Interface-Dichte reduzieren

• Beginne immer mit behutsamen Anpassungen am Z-Distance (die vertikale Trennschicht). Eine leichte Erhöhung dieses Abstands verringert das Risiko, dass Modell- und Stützmaterial ineinander greifen, ohne die Oberfläche zu stark zu belasten.
• Teste in kleinen Schritten (z. B. 0,02–0,05 mm), beobachte die Entfernungsqualität und notiere Wirkung auf Oberflächenqualität und Stabilität während des Drucks.
• Bleibe danach beim bestehenden Z-Distance-Wert und reduziere schrittweise die Interface-Dichte oder -Lagen. Ziel ist eine Remove-Freundlichkeit, die keine gravierenden Abstriche bei der Brücken-Stabilität oder Oberflächengüte erzwingt.
• Wenn du das Interface tatsächlich anpassen musst, wähle eine Dichte, die die Brücke stabilisiert, aber nicht verschweißt. Wichtig: Nicht gleichzeitig die Z-Distance stark verringern und das Interface stark erhöhen – das führt oft zu widersprüchlichen Effekten.
• Pro-Tipp-Beispiel: Weniger Kontaktpunkte im Interface können die Entfernbarkeit erheblich erleichtern – oft effektiver als eine moderate Reduktion der Distanz, die zu vielen feinen Verflechzungen führt.

Pro-Tipp: Weniger Kontaktpunkte oft besser als geringere Distanz; zu viele Kontaktpunkte führen zu Verschweißen

• Weniger Kontaktpunkte bedeuten nicht automatisch weniger Stützwirkung. Sie bedeuten vor allem weniger potenzielle Verschmelzungen an der Grenzschicht.
• Ein Interface mit vielen kleinen Kontaktpunkten kann wie eine Reihe winziger Nieten wirken, die sich nur schwer lösen lassen. In der Praxis führt genau diese Verzahnung oft zu Spuren an der Modelloberfläche oder zu schwer entfernten Resten.
• Wenn Oberflächenqualität eine hohe Priorität hat, lohnt sich eine Reduzierung der Interface-Dichte zugunsten einer moderaten Distanz – solange die Brücke noch zuverlässig gestützt wird.

Ursachen und Auswirkungen: zu hohe Interface-Dichte, große Flächen, seitlicher Anbacken

• Ursachen für schwer lösbare Interfaces: eine zu hohe Interface-Dichte, großflächige Interface-Zonen oder Muster, die massiv an der Seitenwand anliegen.
• Seitliches Anbacken (XY-Abstand zu dicht zur Modellwand) verstärkt die Haftung zwischen Interface und Modelloberfläche.
• Auswirkungen sind verschmutzte Grenzlinien, schwer entfernbare Reststrukturen und potenziell sichtbare Spuren oder Verformungen an der Unterseite.
• Solche Effekte treten oft zusammen auf: zu viel Interface-Layer plus zu dichter Abstand ergibt eine Verschmelzung, die die Entfernung erschwert.

Konsequente Praxis: schrittweises Anpassen von Z-Distance und Interface-Layers, um Entfernbarkeit zu optimieren

• Folge-Workflow:

1. Z-Distance in kleinen Schritten leicht erhöhen und Testdruck durchführen.
2. Ist die Entfernbarkeit immer noch problematisch, Interface-Layer-Dichte reduzieren oder einzelne Interface-Lagen entfernen.
3. Prüfe, ob sich die Oberflächenqualität an relevanten Flächen verbessert oder verschlechtert.
4. Falls Stabilität während des Drucks leidet, könnte ein moderater Anstieg der Interface-Dichte an bestimmten Zonen sinnvoll sein, begleitet von Orientierungs- oder Muster-Anpassungen.
5. Dokumentiere jeden Schritt sorgfältig, um Muster zu erkennen, welches Verhältnis aus Distanz, Dichte und Muster in deinem Setup am besten funktioniert.

• Ziel ist eine konsistente, schrittweise Optimierung: eine klare Struktur, die während des Druck stabil war, und nach dem Druck eine Oberfläche, die ohne große Nachbearbeitung sauber aussieht.

• Abschließender Gedanke: Interface-Layer sind kein reiner Nebenparameter, sondern eine zentrale Stellgröße, die darüber entscheidet, wie viel Nachbearbeitung bleibt und wie zuverlässig sich Stützen entfernen lässt. Durch behutsames Tasten an Z-Distance und Interface-Layers lässt sich eine robuste Balance finden, mit der Entfernbarkeit, Oberflächengüte und Druckzeit respektvoll miteinander harmonieren.

Materialkombinationen und lösliche Stützstrukturen: PLA-Trick, PVA und Mehrmaterial-Drucke

In diesem Abschnitt zeigen wir, wie Materialwechsel und lösliche Stützstrukturen die Entfernung von Stützstrukturen erleichtern und gleichzeitig Oberflächenqualität und Präzision verbessern. Der Fokus liegt auf dem PLA-Trick bei PETG, löslichen Stützen wie PVA oder HIPS sowie Mehrmaterial-Drucken, die Träger- und Stützmaterialien gezielt trennen.

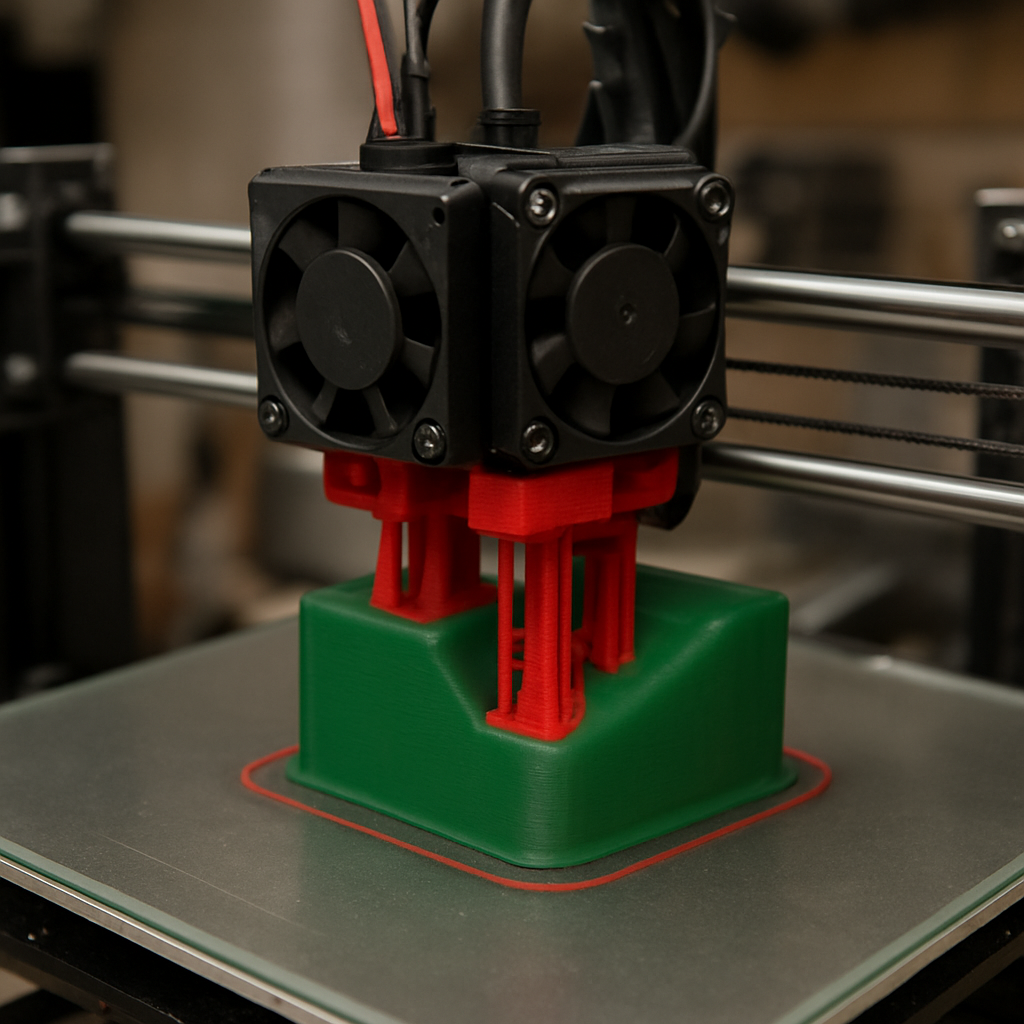

PLA-Trick als Standardlösung für PETG-Supporte

• Problemstellung: PETG haftet stark an Stützstrukturen; sauberes Entfernen ist oft schwierig und hinterlässt Spuren.
• Lösung: PLA als Stützmaterial für PETG reduziert die Haftung deutlich und erleichtert das Entfernen; der PLA-Trick wird zur Standardlösung im Multi-Material-Druck.
• Funktionsprinzip: PETG bleibt der Hauptdruckstoff, PLA dient als Kontaktmaterial zwischen Modelloberfläche und Stützstruktur. PLA-Supports lösen sich leichter ab – oft schon mit geringem Druck oder per Hand.
• Praktische Vorteile: glattere Kontaktflächen, weniger Verschmelzen an der Grenzschicht, Stützen leichter zu entfernen. Die Oberflächenstruktur des PETG-Modells profitiert davon, weil die Stützverbindung nicht stark verschweißt.
• Kalibrierung und Feintuning: Kalibrierobjekte für Supports ermöglichen es, Z-Abstand, Dichte, Muster und Abbruchpunkte zu testen, ohne das Hauptteil zu gefährden. So finden sich ideale Einstellungen, die Entfernbarkeit und Oberflächengüte optimal zusammenbringen.
• Workflow-Impuls: in Mehrmaterial-Systemen kann die Schnittstelle so gesteuert werden, dass PLA nur in den oberen Bereichen Kontakt zum Modell hat, wodurch sich die Abtrags- und Nachbearbeitungsarbeit weiter reduziert.
• Arbeitsjahresnote: der Trick erleichtert nicht nur das Entfernen, sondern trägt auch zu konstant saubereren Unterseiten bei, insbesondere bei komplexen Geometrien.

Lösliche Stützstrukturen: PVA, HIPS

• Was bringt der Ansatz? Lösliche Stützstrukturen ermöglichen saubere Oberflächen und Details, die mit festen Stützen schwer zu bewältigen wären, insbesondere bei feinen Strukturen und organischen Formen.
• Materialien & Auflösung: PVA löst sich in Wasser (bzw. warmem Wasser); HIPS wird typischerweise über lösliche Materialien gelöst oder in passenden Lösungsmitteln entfernt. Beide Varianten ermöglichen ein nahezu spurenfreies Abtrennen der Stützen vom Modell.
• Voraussetzungen & Einschränkungen: Der Einsatz löslicher Stützen erfordert einen Doppel-Extruder oder AMS-/IDEX-Systeme sowie passende Druckbedingungen (Lagerung trocken, Filamentführung, Temperaturkontrollen).
• Oberflächenqualität: durch lösliche Stützen lassen sich Oberflächen leichter erreichen, insbesondere an engen Kanälen, inneren Kurven und komplexen Geometrien; die Nachbearbeitung reduziert sich deutlich im Vergleich zu festen Stützen.
• Kosten- und Zeitfaktor: Druckzeit und Materialkosten erhöhen sich tendenziell; der Nutzen liegt vor allem in der exzellenten Oberflächenqualität und reduzierten Nacharbeiten an sensiblen Bereichen.

Multi-Material-Drucke: Träger- und Stützmaterialien getrennt behandeln

• Vorteile der Trennung: Unterschiedliche Eigenschaften von Modell- und Stützmaterial ermöglichen eine gezieltere Behandlung der Kontaktzonen. Das reduziert Haftung und erleichtert das Abziehen der Stützstrukturen.
• Drucktechnologien: IDEX- oder Independent Dual Extruder-Systeme (AMS/Mehrmaterial-Drucker) ermöglichen filamentübergreifendes Arbeiten; Filament-Switching-Drucker bieten ähnliche Möglichkeiten für Modelle und Stützen.
• Kalibrierobjekte als Feintuning-Hilfe: Kalibrier-Objekte helfen, die Schnittstelle zwischen Trägermaterial und Stützmaterial feinzutunen. Man testet Muster, Dichte, Abbruchstellen und Kontaktpunkte, um perfekte Einstellungen zu finden.
• Praktische Anwendungen: PETG-Modelle mit PLA-Supports oder PLA-Modelle mit PETG-Supports zeigen Vorteile in Haftung und Nachbearbeitung. Lösliche Stützstrukturen bieten zusätzlich Freiraum für komplexe Geometrien, die mit festen Stützen kaum realisierbar wären.
• Hinweise zur Praxis: In Mehrmaterial-Konfigurationen lässt sich das Support-Interface gezielt in den letzten Schichten zum Modellkontakt nutzen, sodass die oberste Kontaktzone besonders glatte Oberflächen hinterlässt. Die Kombination aus Multi-Material-Druck, löslichen Supports und Kalibrier-Objekten ermöglicht präzisere Einstellungen und insgesamt glattere Oberflächen.

PETG-Modell mit PLA-Supports vs. PLA-Träger mit PETG-Modell

• PETG-Modell mit PLA-Supports: führt oft zu glatteren Oberflächen, da PLA-Supports sich leichter lösen und weniger Haftung an PETG verursachen. Die Unterseite bleibt sauberer und das Abtrennen gelingt oft schon mit geringem Druck oder per Hand.
• PLA-Träger mit PETG-Modell: erleichtert Reinigung und Nachbearbeitung, weil der Träger weniger klebende Kräfte erzeugt. Die Trägerstruktur lässt sich sauber entfernen, während das PETG-Modell seine Form behält.
• Praktischer Nutzen: diese Bidirektionalität – PETG-Modell mit PLA-Supports oder PLA-Modell mit PETG-Supports – bietet flexible Optionen, um Haftung, Oberflächenqualität und Nachbearbeitung zu optimieren. In beiden Fällen zahlt sich eine gezielte Materialkombination aus.

Kompakte Zusammenfassung

• Kernidee: lösliche Supports, PLA-Trick und Multi-Material-Ansätze erhöhen Präzision und Oberflächengüte.
• Ergebnis: saubere Oberflächen auch bei komplexen Geometrien, reduzierte Nachbearbeitung, geringeres Risiko von Oberflächenspannungen durch fest verschweißte Kontaktzonen.
• Umsetzung: eine bewusste Materialwahl, abgestimmte Slicer-Einstellungen und gezielter Einsatz von Kalibrierobjekten ermöglichen maßgeschneiderte Lösungen für PETG-Prints.

Dieser Abschnitt zeigt, wie die richtige Materialkombination und der gezielte Einsatz von löslichen Stützstrukturen sowie Mehrmaterial-Drucktechniken zu deutlich besseren Removal-Ergebnissen führen. Der PLA-Trick bleibt dabei eine zentrale, praxisnahe Strategie, um PETG-Printing mit sauberen Oberflächen und überschaubarer Nachbearbeitung zu realisieren.

Ausrichtung und Geometrie als Hauptwerkzeug: Überhangwinkel, Block- und Tree-Strategien

• In der Praxis entscheidet oft weniger der bloße Supports-Typ als die gezielte Ausrichtung des Modells und die Wahl der Überhangwinkel über den späteren Nachbearbeitungsaufwand. Die Kunst besteht darin, Geometrie so zu gestalten, dass Stützen nur dort nötig sind, wo sie wirklich wirken, und möglichst leicht zu entfernen sind.

Überhangwinkel als zentraler Startwert

• Startwert für die Stützlogik: Der Überhangwinkel bestimmt, ab welchem Neigungsgrad der Druck Stützstrukturen erzeugt. PLA druckt in der Regel effizienter mit höheren Winkeln, PETG weniger und ABS bewegt sich in einem ähnlichen Bereich. Praktisch bedeutet das: PLA typischerweise 50–55°, PETG 45–50°, ABS-Anwendungen liegen oft in einem ähnlichen Bereich. Diese Werte dienen als Ausgangspunkt; je nach Geometrie und Kühlung kann eine Anpassung sinnvoll sein.
• Anpassung nach Geometrie: Steile Überhänge profitieren oft von höheren Winkeln, während flachere Geometrien von kleineren Winkeln profitieren können, um die Nachbearbeitung zu erleichtern. Der Winkel sollte immer im Kontext der gesamten Druckqualität, der Oberflächenstruktur und der gewünschten Nachbearbeitung betrachtet werden.

Baum-Support vs. linearer Support

• Baum-Supporte: Baum-Supporte erreichen komplexe Geometrien oft mit deutlich weniger Kontaktpunkten zum Bauteil. Diese sparsamen Kontaktflächen erleichtern das Ablösen, reduzieren Spannungen an sensiblen Flächen und neigen dazu, sich sauberer zu lösen – insbesondere bei komplizierten Innenräumen oder schwer zugänglichen Bereichen.
• Lineare Supports: Lineare/gitterartige Muster bieten gleichmäßigere Unterstützung über größere Flächen verteilter Kontakte. Sie sind oft planbarer, berechenbarer und in einfachen Geometrien zuverlässig. Allerdings können sie grobere Abdrücke hinterlassen und benötigen in der Regel mehr Nachbearbeitung, um Spuren zu minimieren.
• Wie man wählt: Die Wahl hängt von Geometrie, Materialverbrauch, Haftung während des Drucks und dem gewünschten Nachbearbeitungsaufwand ab. In vielen Fällen lohnt sich der Wechsel zwischen Baum- und linearem Muster je nach Teilbereich – besonders dort, wo sich komplexe Ecken oder Hohlräume ergeben.

Modellorientierung: clevere Ausrichtung reduziert Stützstrukturen

• Ausrichtung als erster Hebel: Oft lässt sich die benötigte Stützmenge durch clevere Orientierung stark reduzieren. Teile sollten so positioniert werden, dass sensible Flächen möglichst wenig oder keinen Support benötigen. Die Orientierung kann Brücken vermeiden, Überhänge entschärfen und Kontaktflächen so legen, dass sie später leichter zu lösen sind.
• Sensible Flächen bevorzugt frei halten: Sichtbare oder stark beanspruchte Flächen profitieren davon, wenn sie möglichst frei von Stützen bleiben. So lassen sich Oberflächen nach dem Druck sauberer halten.
• Teil-Diagnose vor dem Druck: Prüfe, ob sich Flächen in mehrere Teile zerlegen lassen, um Überhänge gezielt zu minimieren. Wenn möglich, plane den Druck so, dass kritische Bereiche von unten oder von einer stabilen Basis ausgehen.

Geometrie-Tuning: Fasen, Radien und kleine Modifikationen

• Feine Anpassungen, wie Fasen (Fasen an Kanten) oder kleine Radien, können Überhänge dramatisch druckbarer machen. Durch gezielte Geometrie-Änderungen lässt sich der Bedarf an Stützen reduzieren oder deren Belastung verbessern.
• Kanten und Übergänge glätten: Leichte Radien an scharfen Kanten und sanfte Übergänge können den Druckfluss verbessern und die Stützbelastung an problematischen Stellen verringern.
• Pragmatische Schritte: Beginne mit kleinen Änderungen an wirklich problematischen Bereichen, teste die Auswirkungen an Kalibrier-Objekten oder Testwürfeln und passe schrittweise an.

Support-Platzierung: gezielt begrenzen, Spuren minimieren

• Platzierung strategisch steuern: Unterstützungen müssen nicht überall wachsen. Eine gezielte Begrenzung reduziert sichtbare Spuren und vereinfacht die Nachbearbeitung.
• Sichtkanten beachten: Vermeide Support direkt auf sichtbaren oder stark berührten Kanten; dort entstehen häufig Spuren oder Nachbearbeitungsbedarf.
• Druckbett vs. überall: In vielen Fällen genügt Support nur vom Druckbett aus; bei komplexen Geometrien kann universelles Platzieren sinnvoll sein, wenn die Geometrie eine sichere Haftung ohne klare Orientierung erlaubt. Die Strategie sollte sich an der Geometrie orientieren und keine generische Voreinstellung sein.

Strategien bei komplexen Geometrien

• Block-Strategien mit variierenden Z-Abständen: Für sehr komplexe Geometrien kann der Einsatz von Block-Strategien hilfreich sein, bei denen Z-Abstände abschnittsweise variiert werden. Dadurch lassen sich harte Kontaktzonen vermeiden und das Entfernen erleichtern.
• Gezielter Einsatz von Baum-Support an kritischen Bereichen: Verwende Baum-Support dort, wo Ecken, Vertikalen oder Innenbereiche schwer zugänglich sind; an flachen oder gut unterstützten Bereichen kann auf lineare Muster gesetzt werden.
• Kombination statt Kompromiss: In komplexen Geometrien ergibt sich oft der beste Kompromiss aus einer gemischten Strategie: Baum-Supporte an schwer erreichbaren Punkten, lineare Muster dort, wo eine regelmäßige Unterstützung sinnvoll ist, und gezielte Geometrie-Anpassungen, um den Stützbedarf insgesamt zu reduzieren.

Praktische Hinweise: Nachbearbeitung besser machen

• Sichtkanten vermeiden: Vermeide es, Sichtkanten übermäßig mit Supports zu bedecken; dies spart Nachbearbeitungszeit und erhöht die Chance auf glatte Oberflächen.
• Orientierung dominiert Parameter: Gute Orientierung hat oft mehr Einfluss als feinjustierte Parameter. Beginne mit einer sinnvollen Geometrie- und Orientierungsplanung, bevor du in Detail-Parameter wie Dichte, Muster oder Z-Abstand eingreifst.
• Iterativer Workflow: Nutze Kalibrier-Objekte, um Baum- vs. linearer Support, Z-Abstände und Muster zu vergleichen, bevor du an einem echten Bauteil arbeitest. So lassen sich Qualität, Aufwand und Kosten effizient balancieren.

Mit diesem Instrumentarium aus Überhangwinkel, gezielter Geometrie-Optimierung und smarter Platzierung wird das Entfernen von Supports zu einem durchdachten Bestandteil des Druckprozesses statt zu einem ständigen Kompromiss zwischen Stabilität, Nachbearbeitung und Oberflächenqualität.

Praktische Removal-Techniken, Kalibrierung und Nachbearbeitung: Tools, Kalibrier-Objekte und Schritt-für-Schritt

Grobe Entfernung

• Einsatz von Seitenschneider oder Zange: Nutze robuste Instrumente, um grobe Unterstützungen nahe am Kontaktpunkt zum Modell abzutrennen. Prüfe vor dem Abbrechen, dass keine sensiblen Bereiche beschädigt werden.
• Accessoires für enge Stellen: Bei schwer zugänglichen Bereichen kommt eine Spitze oder feine Zange zum Einsatz. Arbeite langsam, Stück für Stück, und vermeide ruckartige Bewegungen.
• Pinzette gezielt einsetzen: Für winzige Trennungen oder losen Filamentabfall an engen Konturen eignet sich eine Pinzette. Lockere Strukturen behutsam lösen, bevor sie ganz gelöst werden.

Feinbearbeitung

• Feilen/Schleifpapier für glatte Kanten: Nach grober Entfernung glätten durch Feilen oder Schleifpapier, beginnend mit grober Körnung und schrittweise zu feineren Körnungen.
• Sanftes Arbeiten bevorzugen: Vermeide aggressive Druck- oder Schleifbewegungen, um Beschädigungen an Kanten, Oberflächen oder dünnen Wänden zu verhindern.
• Kantenformen beachten: Radius an Kanten sanft erweitern, um spätere Abnutzung oder Abrieb zu minimieren.

Kalibrier-Objekte

• Calibration Shapes-Plugin in Cura: Verwende Kalibrier-Objekte, um verschiedene Stütz-Strukturen zu testen, ohne teure Drucke zu riskieren.
• Ziele der Tests: Jedes Kalibrier-Objekt dient dem systematischen Ausloten von Einstellungen wie Z-Abstand, Dichte, Muster und Kontaktpunkten.
• Vorgehensweise bei Tests: Drucke kurze Tests mit wechselnden Parametern, analysiere das Abreißen, die Oberflächenqualität und mögliche Rückstände, um gezielt IST-Werte zu erfassen.

Schrittweises Vorgehen

• Segmentierung statt grobes Abreißen: Unterteile das Modell in logische Abschnitte und entferne Stützen schichtweise, statt alles auf einmal zu lösen.
• Schichtweises Entfernen reduziert Beschädigungen: Sukzessives Arbeiten bewahrt Kontaktflächen und minimiert ungewollte Belastungen.
• Orientierung beibehalten: Achte darauf, wie die Supports am Modell anliegen; eine konsistente Vorgehensweise verhindert abrupte Spannungen.

Temperatur-Strategien

• Vollständiges Abkühlen vor dem Entfernen: Warte, bis Modell und Stützen vollständig ausgehärtet und kalt sind, bevor du mit dem Abziehen beginnst.
• Ggf. kontrollierte Wärme für weiche Stützstrukturen: Gezielte, behutsame Erwärmung kann weiche Strukturen lockern; halte Sicherheitsabstände ein und nutze geeignete Schutzausrüstung.
• Sicherheitsaspekte beachten: Wärmequellen nie zu nah am Druckobjekt einsetzen; bei löslichen Stützstrukturen vorsichtig vorgehen, da Wärme deren Verhalten beeinflussen kann.

Nachbearbeitung

• Grob zu fein schleifen: Mit grobem Schleifpapier (Körnung ca. 200) beginnen und allmählich zu 800–1000 wechseln, um Oberflächen zu glätten.
• Nass- vs. Trocken-Schliff: Nassschliff reduziert Staubentwicklung und erleichtert gleichmäßiges Schleifen; Trocken-Schliff ist schneller, erzeugt aber mehr Feinstaub.
• Entgraten und Oberflächenveredelung: Bei Bedarf Entgratwerkzeuge verwenden, um Gratlinien zu entfernen; danach Reinigung, Polieren oder Lackauftragen planen.
• Spezifische Oberflächenroutinen: Für stark berührte oder sichtbare Flächen gezieltes Feilen, anschließendes Feinschliff-Glätten oder sanftes Polieren anwenden.

Sicherheitsaspekte

• Bruchgefahr minimieren: Unterstützungen können unerwartet brechen; halte das Teil sicher fest, nutze passende Zangen und arbeite kontrolliert.
• Schutzbrille tragen: Scharfkantige Bruchstücke können jederzeit herausspringen; eine Schutzbrille verhindert Augenverletzungen.
• Geeignete Handschuhe verwenden: Handschuhe schützen vor Schnittverletzungen und heißen Oberflächen, besonders beim Arbeiten mit scharfkantigen Resten oder beim Umgang mit Schleifmitteln.
• Arbeitsumgebung beachten: Gute Beleuchtung, stabile Arbeitsfläche und ausreichend Platz erleichtern sicheres Arbeiten.

Hinweise zum Arbeitsfluss

• Vor dem Entfernen gründlich abkühlen lassen, um Verformungen zu minimieren.
• Beginne grob, arbeite dich schrittweise zu feineren Bearbeitungsschritten vor.
• Nutze Kalibrier-Objekte, um systematisch die idealen Parameter zu ermitteln, bevor du komplexe Drucke angehst.
• Dokumentiere deine Ergebnisse bei typischen Geometrien, damit du bei Folgeprojekten schneller passende Einstellungen findest.

Abschlussgedanke

• Mit der richtigen Werkzeugwahl, einem durchdachten, schrittweisen Vorgehen und gezielten Kalibrierungs-Tests lässt sich Remove-by-Feeling vermeiden und eine saubere, gleichmäßige Oberflächenqualität erreichen. Geduld, Präzision und Sicherheit liefern die besten Ergebnisse beim Entfernen von Supports.

Fazit

Am Ende geht es nicht darum, Stützen einfach zu entfernen, sondern darum, Stützen als beherrschbare Konturen zu begreifen. Der Schlüssel dazu ist ein integrierter, dynamischer Ansatz: Z-Distance, Interface-Layer und Muster-Design arbeiten zusammen im Slicer-Workflow. Kalibrier-Objekte machen aus abstrakten Werten nachvollziehbare Referenzen, Drucke aus der Praxis liefern Feedback, und ein systematisches Testen verwandelt Zufall in Reproduzierbarkeit. Wer Geometrie, Material und Layerhöhe als zusammengesetztes System begreift, erzielt Oberflächen, die sauber bleiben, während die Stützen sich zuverlässig lösen. Es geht nicht um pauschale Vorgaben, sondern um eine fein justierte Balance, die je nach Geometrie und Filament angepasst wird und so eine konsistente Druckqualität über Bauteilgrößen hinweg ermöglicht.

Indem du Z-Distance, Interface-Dichte und Muster-Strategien zielgerichtet kombinierst und Kalibrier-Objekte konsequent nutzt, wandelst du das Entfernen von Supports von einer nervenaufreibenden Nachbearbeitung zu einem planbaren Prozess. Materialwechsel, lösliche Stützen und Mehrmaterial-Systeme sind dabei erweiterbare Werkzeuge, die dir zusätzliche Glätte und Präzision schenken. Mit einer klaren Dokumentation der Ergebnisse und einem iterativen Prüfplan erreichst du effiziente Remove-Strategien, die Oberflächenqualität, Stabilität und Druckzeit harmonisch vereinen. So gelingt sauberes Entfernen beständig – effizient, reproduzierbar und zuverlässig.
