Oszilloskop-Grundlagen für Einsteiger: Aufbau, Messung und Kaufentscheidungen

Ein Oszilloskop wirkt auf den ersten Blick wie ein Fenster in eine fremde Sprache: Linien, Raster und Werte, die sich nicht sofort zu einer Geschichte zusammenfügen. Doch genau darin liegt der Reiz für Einsteiger: Aus dem zeitlichen Verlauf eines Signals lässt sich erkennen, ob eine Schaltung überhaupt funktioniert, wie schnell sie reagiert und wo Störungen sitzen. Dieser Leitfaden erklärt behutsam die Grundstruktur, die wichtigsten Messgrößen und praxisnahe Schritte – damit aus einem anfänglichen Displaybild bald eine klare, interpretierbare Signalkurve wird, ohne dass man sich im Jargon verliert.

Es geht nicht nur um Theorie: Sie erfahren, wie man Zeit- und Spannachsen sinnvoll skaliert, wann analoge gegen digitale Speicheroszilloskope sinnvoll sind und welche Kriterien beim Kauf wirklich zählen. Bandbreite, Abtastrate, Speichertiefe, Kanalanzahl, Kopplung und Sicherheitsaspekte stehen im Fokus, ebenso wie eine sichere Messpraxis. Am Ende haben Sie ein solides Fundament, um Signale zuverlässig zu lesen, Transienten zu fassen und aussagekräftige Ergebnisse zu dokumentieren.

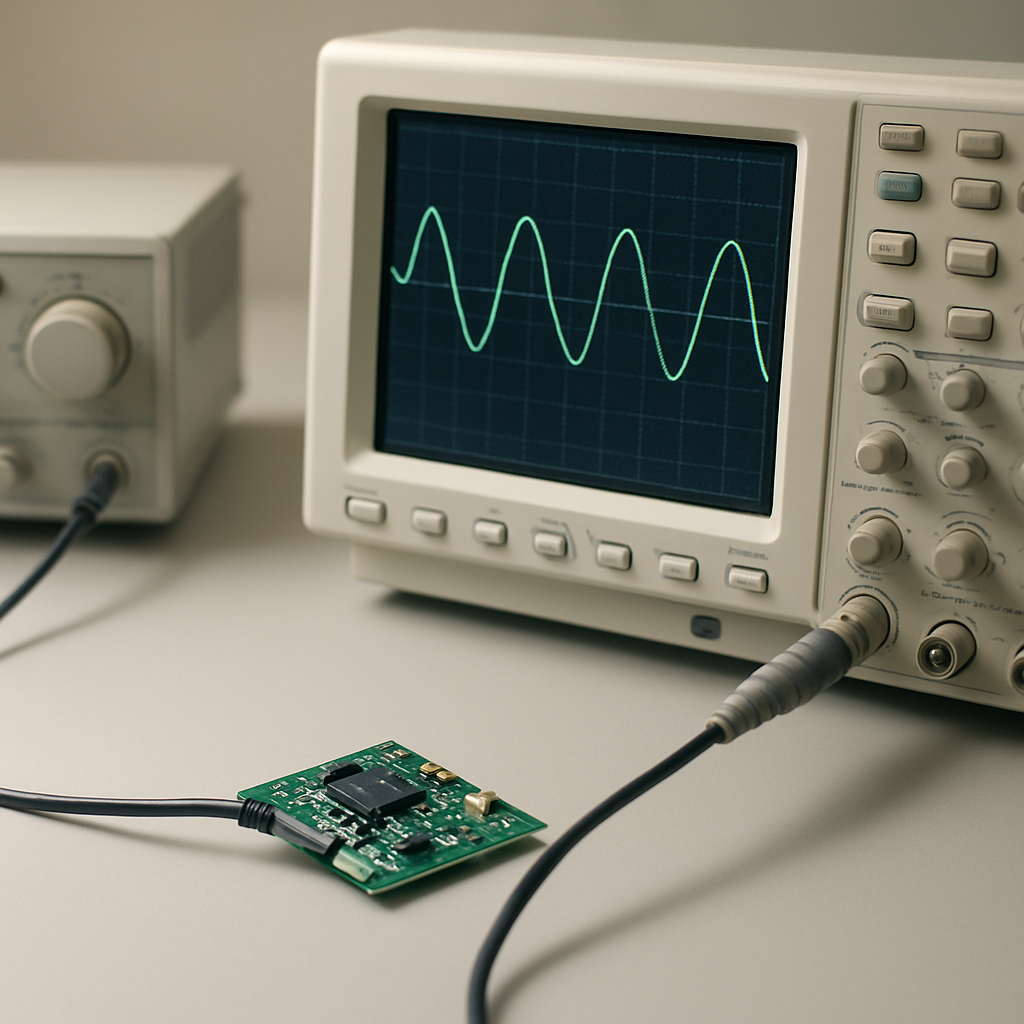

Grundlagen und Zweck eines Oszilloskops: Warum Einsteiger Signale visuell verstehen

Ein Oszilloskop macht den zeitlichen Verlauf elektrischer Signale sichtbar. Es zeigt nicht nur Endwerte, sondern wie sich Spannungen im Verlauf der Zeit verändern, wie sie schwingen, verzweigen oder auf Transienten reagieren. Für Einsteiger bedeutet das: Man sieht, ob eine Schaltung überhaupt ein Signal erzeugt, wie groß die Amplituden sind, wie regelmäßig ein Puls auftritt und wo Störungen auftreten. Dadurch lassen sich Probleme schneller lokalisieren und das Verständnis für Funktionszusammenhänge wächst deutlich.

Das zentrale Konzept: Zeitachse und Spannungsachse

• Horizontale Achse (Zeit): Die Zeit wird typischerweise in Teilabschnitten dargestellt. Die Skala pro Teilung wird als Time/Div angegeben. Mit zunehmender Geschwindigkeit der Signale benötigt man eine kleinere Zeitbasis (weniger Zeit pro Division), während langsame Signale mehr Zeit pro Division benötigen. Ziel ist es, genügend Perioden oder Transienten sichtbar zu machen, ohne dass das Bild zu stark gestaucht oder überzogen wirkt.
• Vertikale Achse (Spannung): Die vertikale Darstellung erfolgt über Volt/Div pro Kanal. Diese Skala bestimmt, wie groß der Spannungsbereich auf dem Bildschirm abgebildet wird. Je nach Signalpegel kann man die Verstärkung erhöhen, um Details zu erkennen, oder sie senken, um Spitzen zu verhindern oder größere Dynamik abzubilden.
• Time/Div und Volt/Div verstehen: Die Begriffe beschreiben Layout und Maßstab der Darstellung. Der Anwender wählt sie, um die Wellenform sauber ins Display zu bringen, Gleich- oder Wechselanteile abzubilden und Vergleiche zwischen Signalen zu ermöglichen.
• Trigger als Stabilisierung: Der Trigger sorgt dafür, dass die Wellenform stabil auf dem Bildschirm erscheint (nicht ständig horizontal wandernd). Er legt fest, bei welchem Zustand des Signals der Bildschirm neu aufgebaut wird. Ohne sinnvollen Trigger wirken Darstellungen oft unscharf oder unregelmässig.

Analoge vs. Digitale Speicheroszilloskope (DSO)

• Analoge Oszilloskope: Arbeiten mit einer Kathodenstrahlröhre, die das Signal kontinuierlich auf dem Display abbildet. Sie liefern eine flüssige, greifbare Darstellung, eignen sich aber weniger für lange Speicherungen, Aufzeichnung von Ereignissen oder Zoomfunktionen.
• Digitale Speicheroszilloskope (DSO): Digitalisieren das Eingangssignal, speichern Messwerte im Speicher, ermöglichen späteres Zoomen, Auswertungen, automatische Messfunktionen und oft auch Protokollanalyse. Sie sind heute der Standard und bieten meist mehrere Kanäle, hohe Abtastraten und erweiterbare Funktionen.
• Mit DSOs lässt sich der zeitliche Verlauf auch in längeren Zeitfenstern exakt rekonstruieren, was besonders hilfreich ist, wenn Transienten oder seltene Ereignisse auftreten.

Wichtige Bedienelemente: Display, Kanalwahl, Y- und X-Regler sowie Trigger

• Display und Kanalwahl: Jedes Oszilloskop-Display zeigt eine oder mehrere Wellenformen. Für jeden Kanal wählt man den Eingang (CH1, CH2, …) und die entsprechende Verstärkung.
• Y- und X-Regler (Spannung und Zeit):
• Y-Regler steuert die vertikale Verstärkung (Volt/Div) und damit, wie groß die Wellenform vertikal dargestellt wird.
• X-Regler steuert die horizontale Zeitbasis (Time/Div) und die Abtastgeschwindigkeit der Signale.
• Trigger: Der Trigger wählt, ab welchem Moment die Aufnahme beginnt, und hält das Signal stabil. Typische Modi umfassen Auto-Trigger, Normal-Trigger oder Edge-Trigger. Ein korrekter Trigger reduziert Bewegung, Jitter und Unruhe im Display.
• Tastkopf/Probe: Tastköpfe koppeln das Messinstrument mit dem Messpunkt der Schaltung. Sie beeinflussen Genauigkeit und Belastung des Messpunkts. Unterschiedliche Dämpfungsgrade (z. B. 1×, 10×) verändern die Eingangsbelastung und müssen entsprechend im Oszilloskop eingestellt werden. Kapazitive Auswirkungen des Messkabels müssen kompensiert werden, damit Form und Amplitude möglichst unverfälscht bleiben.
• All diese Bedienelemente arbeiten zusammen: Die richtige Kanalwahl, passende Y-/X-Skalierung, korrekter Trigger und gut geprüfte Messsonden sichern eine belastungsarme, akkurate Messung.

Sicherheit vor Netzspannung: Erdung, isolierte Tastköpfe und sichere Messstrategien

• Netzspannungen erfordern besondere Sicherheitsvorkehrungen. Beginnen Sie niemals mit direkter Messung an Netzspannungen ohne geeignete Trenntransformatoren, isolierte Tastköpfe und geprüfte Lehrmittel.
• Einsatzmaßnahmen umfassen Erdungsklemmen, korrekte Verbindung der Messsonden an sicher freiliegende Massepunkte sowie Nutzung isolierter Tastköpfe oder speziell ausgelegter Hochspannungstastköpfe.
• Eine sichere Vorgehensweise bedeutet auch, Messpunkte so zu wählen, dass eine Fehlersuche ohne Risiko möglich ist; Masseverbindungen sollten möglichst kurz und stabil gehalten werden, um Störungen zu minimieren.
• Sicherheit bedeutet zudem, regelmäßig zu prüfen, dass Sonden- und Erdungsverbindungen intakt sind, und bei höheren Spannungen oder unklaren Messungen auf Messmethoden mit Trenntransformatoren oder Differentialtastköpfen zurückzugreifen.

Erste Schritte mit CAL-Testsignal und Auto-Einrichtung

• CAL-Testsignal nutzen: Startpunkt der Kalibrierung ist das integrierte Kalibriersignal, meist eine definierte Rechteckwelle, die eine bekannte Referenz darstellt. Damit lässt sich Sonde und Kanalgleichrichtung anpassen.
• Auto-Einrichtung verwenden: Viele Einsteigermodelle bieten eine Auto-Einrichtung, die Zeitbasis, Volt-/Div-Abstufungen und Trigger so voreinstellt, dass eine stabile Grunddarstellung erscheint. Diese Hilfestellung reduziert Einstellfehler und macht erste Messungen robuster.
• Typischer Ablauf:

1. Oszilloskop einschalten und CAL-Signal aktivieren.
2. Tastkopf auf 1× oder 10× einstellen und am Oszilloskop entsprechend konfigurieren.
3. CAL- oder Auto-Einrichtung starten; die Wellenform sollte eine saubere Rechteckkurve zeigen.
4. Vertikale Skala (Y) und horizontale Skala (X) so anpassen, dass die Wellenform gut ins Display passt, idealerweise etwa zu 70–80 Prozent der Bildschirmhöhe.

• Mit einem stabilen CAL-Setup und einer initialen Auto-Einrichtung lassen sich Einstellfehler deutlich reduzieren, und der Einstieg in weitere Messungen wird deutlich einfacher.

Die Grundlagen eines Oszilloskops bilden die Basis dafür, Signale dynamisch zu verstehen, das Verhalten von Schaltungen zu analysieren und gezielt Störungen zu erkennen. Durch klare Trennung von Zeit- und Spannachse, den sinnvollen Einsatz von Triggern, die richtige Auswahl von Kanälen und die sichere Handhabung von Tastköpfen gewinnen Einsteiger schnell Zuversicht und Präzision beim Messaufbau.

Messgrößen, Kanäle, Bandbreite und Abtastrate: Was Messwerte wirklich bedeuten

Oszilloskope liefern mehr als ein hübsches Bild. Um Messwerte sinnvoll zu interpretieren, lohnt sich ein Blick hinter Achsen und Skalen. Die folgenden Punkte helfen, Signale richtig einzuordnen, Fehler zu vermeiden und Signale gezielt zu analysieren.

DC- vs. AC-Kopplung

• DC-Kopplung: Zeigt Gleich- und Wechselanteile eines Signals im Gesamtverlauf. Dadurch erhält man den vollständigen Offset, Bias und jede Verschiebung um die Nullposition herum. Diese Perspektive ist wichtig, wenn man Stabilität, Bias-Spannungen oder DC-Offsets verstehen möchte.

• AC-Kopplung: Blendet Gleichanteile aus und hebt Wechselanteile stärker hervor. Sie ist hilfreich, wenn Gleichspannungskomponenten stören oder wenn man eine schnelle Veränderung von Signalen beobachten möchte, ohne von einem großen Gleichanteil abgelenkt zu werden.

Je nach Anwendung wählt man die Kopplung bewusst, um Störeinflüsse zu minimieren oder den relevanten Anteil des Signals klar zu sehen.

Vertikale Skala und horizontale Skala: Amplitude vs. Zeit

• Vertikale Skala (Volt/Div): Bestimmt den Amplitudenbereich pro Kästchen auf dem Bildschirm. Eine zu grobe Skala kann Signale clipping verursachen, eine zu feine Skala macht die Darstellung zergliedernd. Eine sinnvolle Kalibrierung sorgt dafür, dass die Wellenform den Display-Bereich sinnvoll ausfüllt, oft etwa um die 70–80 Prozent der Bildhöhe, um Messungen bequem abzulesen.

• Horizontale Skala (Time/Div): Legt fest, wie viel Zeit pro Kästchen dargestellt wird. Schnelle Signale benötigen eine engere Zeitbasis (kleinere Time/Div), langsame Signale eine größere Zeitbasis. Ziel ist es, mehrere Perioden oder relevante Transienten deutlich sichtbar zu machen, um Periodenlänge, Impulsbreiten oder Verzögerungen zuverlässig einschätzen zu können.

• Kalibrierung: Die Genauigkeit hängt von der korrekten Kalibrierung ab. Dazu gehört die richtige Einstellung der Sonden, die Prüfung der 1×-/10×-Dämpfung am Tastkopf und gegebenenfalls die Hardware-Kalibrierung des Oszilloskops. Nur kalibrierte Bedienelemente liefern realistische Messwerte.

Bandbreite und Abtastrate: Was das Gerät tatsächlich „sehen“ kann

• Bandbreite: Die höchste Frequenz, bei der das Oszilloskop das Signal noch zuverlässig abbildet. Oberhalb dieser Bandbreite nimmt die Amplitude ab und das Signal wird verzerrt dargestellt. Die Bandbreite bestimmt damit, welche Signalfrequenzen dem Messgerät noch zuverlässig zugänglich sind.

• Abtastrate: Gibt an, wie oft pro Sekunde das Eingangssignal digitalisiert wird. Eine hohe Abtastrate liefert feinere Details der Signalform. Das Nyquist-Theorem gilt: Um eine Signalfrequenz gut abzubilden, sollte die Abtastrate mindestens das Zwei- bis Vierfache der höchsten Signalfrequenz betragen. In der Praxis wird oft eine deutlich höhere Mehrfachkeit angestrebt, um Transienten, Jitter und schnelle Ereignisse zuverlässig zu erfassen.

• Praktisch bedeutet das: Selbst wenn die Bandbreite ausreichend wirkt, reicht eine zu niedrige Abtastrate aus, um transienten Spitzen oder kurzen Impulsen zu „verpassen" (Aliasing). Umgekehrt kann eine sehr hohe Abtastrate bei begrenztem Speicher teuer werden; hier hilft oft eine bewusste Priorisierung von Bandbreite, Abtastrate und Speicherkapazität.

Speichertiefe

• Speichertiefe (Mpts): Die Anzahl der Proben, die im Speicher abgelegt werden. Eine größere Speichertiefe ermöglicht längere Aufzeichnungen, mehr Zoom-Hinzooms und detailliertere Analysen nach dem Triggern. Mit mehr Punkten lässt sich feiner in Transienten oder seltene Ereignisse hineinzoomen.

• Hohe Speichertiefe erhöht tendenziell den Speicherbedarf, kann aber die Nachbearbeitung von Signalen erleichtern, besonders bei komplexen Signalen, langsamen Einschwingvorgängen oder seriellem Protokollverhalten.

Kanäle und Mixed-Signal-Oszilloskope (MSO)

• Anzahl der Kanäle: Typischerweise 2–4 analoge Eingänge, oft auch 6 oder mehr bei professionellen Modellen. Mehr Kanäle bedeuten mehr gleichzeitige Signale, aber sie teilen auch Bandbreite und Abtastrate.

• Mixed-Signal-Oszilloskope (MSO): Integrieren zusätzlich Logikkanäle (digitale Eingänge) neben den analogen Kanälen. Das erleichtert das gleichzeitige Beobachten analoger Signale und digitaler Busse (z. B. SPI, I2C, UART) und unterstützt so die Analyse von Embedded-Systemen.

• Die Kanalaufteilung ist eine zentrale Planungsgröße: Will man mehrere Signale vergleichen, benötigt man passende Abtastraten pro Kanal und eine Bandbreite, die allen relevanten Signalfrequenzen gerecht wird.

Messgrößen, Cursor- und Automatikfunktionen

• Phasenverschiebung: Zwischen zwei Signalen lässt sich die Phasenlage ermitteln. Typische Methoden sind Cursor-Messungen oder Lissajous-Figuren, die eine visuelle Orientierung ermöglichen.

• Vpp (Spitze-Spitze-Spannung): Differenz zwischen dem höchsten und dem niedrigsten Signalwert. Damit lässt sich die Signalhöhe zuverlässig erfassen, insbesondere bei nicht-symmetrischen Wellenformen.

• Spitzenwerte und Amplitude: Neben Vpp kann der Ausschlag vom Null- oder Mittelpunkt (Mittelwert) bis zur Spitze gemessen werden. Oft liefern automatische Messfunktionen des Oszilloskops diese Werte direkt, inklusive Min/Max, RMS oder effektivem Spannungswert.

• Frequenzmessung: Automatisch oder manuell möglich. Man misst die Periodendauer T oder zählt Schwingungszyklen über eine definierte Zeitspanne und berechnet f = 1/T. Digitale Oszilloskope bieten oft zusätzlich spezialisierte Frequenz- oder Spektralmessungen.

• Cursor- und Automatikfunktionen: Cursorlinien lassen manuelle Messungen exakt bestimmen, während Automatikfunktionen Spannungen, Frequenzen, Amplitudenwerte und andere Kennwerte direkt auslesen. Für Einsteiger ist dieser Mix aus Cursor-basierten Messungen und automatischen Anzeigen besonders hilfreich, um Zusammenhänge sichtbar zu machen und Messfehler früh zu erkennen.

• Insgesamt ermöglichen DC- und AC-Kopplung, Kalibrierung, passende Skalenwahl, Bandbreite, Abtastrate, Speichertiefe sowie mehrere Kanäle in Verbindung mit Cursor- und Automatikfunktionen eine stabile, aussagekräftige Signalanalyse. Wer diese Abstimmung versteht, kommt schneller zu verlässlichen Messwerten und lernt, Signale wirklich zu lesen statt nur Bilder zu interpretieren.

Praxis: Einrichtung, Kalibrierung und sichere Handhabung für Einsteiger

Der sichere und zuverlässige Start mit dem Oszilloskop beginnt mit einer systematischen Einrichtung. In diesem Kapitel erläutern wir typische Einsteiger-Schritte: CAL-Testsignal, Sondenkalibrierung (Probe Comp), Abstimmung von 1×/10× am Tastkopf und im Gerät, Erstanschluss, sinnvolle Anzeigeeinstellungen sowie Sicherheitsaspekte. Am Ende erkennen Sie, wie regelmäßige Kalibrierung die Messpräzision erhöht.

CAL-Testsignal nutzen und Sondenkalibrierung durchführen

• CAL-Testsignal aktivieren: Aktivieren Sie das CAL-Testsignal. Es kommt meist als rechteckige Referenzwelle aus dem CAL-Ausgang und dient als bekanntes, stabiles Lernsignal sowie Basis für Abgleiche.
• Probe Comp durchführen: Führen Sie Probe Comp durch. Der Kalibrier-Abgleich korrigiert die Sondenkapazität und verhindert Messleitungsverfälschungen. Nutzen Sie ihn regelmäßig, besonders beim ersten Aufbau und bei Temperaturwechseln.
• Abstimmung von 1×/10×: Wählen Sie dieselbe Dämpfung (1× oder 10×) sowohl am Tastkopf als auch im Oszilloskop. Nur so bleiben Messwerte kompatibel und der angezeigte Spannungswert entspricht der tatsächlichen Schaltung.
• Wellenform am Referenzsignal prüfen: Nach dem CAL-Abgleich sollte die CAL-Wellenform sauber und verzerrungsarm am Display erscheinen. Falls nötig, wiederholen Sie CAL bzw. Probe Comp, bis Ecken und Flanken quadratisch wirken.

Erstanschluss: Kanal 1, CAL- oder Auto-Einrichtung verwenden

• Kanal 1 verbinden: Beginnen Sie immer mit Kanal 1, da dieser zentral für die ersten Messungen ist.
• CAL- oder Auto-Einrichtung nutzen: Setzen Sie zunächst CAL oder Auto ein, um eine grobe Grundkalibrierung zu erhalten. Danach verfeinern Sie bei Bedarf manuell.
• Wellenform sauber ausrichten: Stellen Sie sicher, dass die Wellenform im ersten Schritt nicht verzerrt ist. Falls erforderlich, führen Sie erneut CAL/Probe Comp durch, bis die Wellenform am Kalibrierkontakt korrekt abgebildet wird.
• Ground-Referenz sicher herstellen: Achten Sie darauf, die Erdung korrekt herzustellen, damit kein Masse- oder Referenzfehler die Messwerte verfälscht.

Vertikale Skala einstellen: Die Wellenhöhe optimal nutzen

• Zielgröße der Anzeige: Die Wellenform sollte den Bildschirm möglichst gut ausfüllen, ohne zu verzerren oder abzuschneiden.
• Praxiswert für die Skala: Setzen Sie die Wellenhöhe typischerweise auf 70–80% der Displayhöhe. So bleiben Reserveflächen für Transienten und der Messwert ist robuster gegenüber kleinen Änderungen der Ausgangsspannung.
• Spannung pro Teilung justieren: Verwenden Sie den V/Div-Regler, um die Amplitude sinnvoll darzustellen. Vermeiden Sie extreme Vergrößerungen, die Details unübersichtlich machen, oder zu starke Miniaturdarstellungen, bei denen Randbereiche verloren gehen.

Horizontale Zeitbasis und Trigger stabilisieren die Anzeige

• Zeitbasis sinnvoll wählen: Wählen Sie Time/Div so, dass mehrere Zyklen sichtbar sind. Für langsame Signale genügt eine grobere Skala; bei schnellen Signalen muss die Zeitbasis feiner gewählt werden, um Transienten korrekt abzubilden.
• Mehrere Zyklen sichtbar machen: Ziel ist es, 2–5 Zyklen deutlich im Display zu zeigen, damit Trends, Wiederholungen und Störungen erkennbar bleiben.
• Trigger-Einstellungen stabilisieren: Ist die Wellenform unruhig oder rollt über den Bildschirm, justieren Sie Triggerpegel und -quelle, damit ein wiederkehrendes Muster festgehalten wird.
• Auto-Trigger als Lernhilfe: Der Auto-Modus kann helfen, eine erste stabile Darstellung zu erreichen. Später wechseln Sie zu Normal- oder Single-Trigger, um gezieltere Messungen durchzuführen.

Sicherheit: Netzspannung nicht direkt messen; Erdungsklemme und sichere Messmethoden

• Kein Direkter Netzspannungsmessung: Messen Sie Netzspannung nur mit geeigneten Schutzmaßnahmen (Trenntransformatoren, isolierte Tastköpfe, spezielle Hochspannungstastköpfe). Direkte Messung an Haushaltsnetzen ist für Einsteiger gefährlich.
• Erdungsklemme korrekt anschließen: Stellen Sie sicher, dass die Erdungsklemme der Sonde fest mit der Prüfstelle verbunden ist, um Masse-Referenzfehler und Erdschleifen zu vermeiden.
• Sichere Messpraxis beachten: Berühren Sie Messspitze und Gehäuse nicht gleichzeitig, arbeiten Sie freihändig oder mit geeigneten Halterungen. Verwenden Sie isolierte Tastköpfe, wenn Sie an netzbetriebenen Schaltungen arbeiten.
• Arbeitsumgebung sicher gestalten: Vermeiden Sie lose Kabel, ungeschützte Kontakte und Stellen mit hohem Funkenrisiko. Halten Sie Werkstatt- und Versuchsumgebung sauber und trocken.

Falls vorhanden: VAR- und CAL-Einstellungen prüfen, Eichungen stabil halten

• VAR- und CAL-Einstellungen prüfen: VAR- und CAL-Parameter beeinflussen die Eichung des Messsystems. Eine stabile Kalibrierung sorgt dafür, dass Eichungen über längere Zeit hinweg zuverlässig bleiben.
• Regelmäßige Kalibrierung erhöht Messpräzision: Planen Sie regelmäßige Kalibrierungen ein, besonders nach langen Betriebszeiten, Temperaturwechseln oder physischer Beeinflussung des Geräts. Eine aktuelle Kalibrierung sorgt dafür, dass Messwerte möglichst nah an den wahren Werten liegen.
• Dokumentation der Kalibrierung: Notieren Sie Datum, beteiligte Regler und die Ergebnisse der CAL-Überprüfung. Eine kurze Aufzeichnung erleichtert spätere Vergleiche und Analysen.

Zusammenfassung: Vorgehen in der Praxis

• Starten Sie mit dem CAL-Signal und führen Sie den Probe Comp durch.
• Verbinden Sie Kanal 1, nutzen Sie CAL/Auto, und richten Sie die Wellenform sauber ein.
• Stellen Sie die vertikale Skala so ein, dass die Wellenhöhe 70–80% der Displayhöhe erreicht.
• Wählen Sie eine horizontale Zeitbasis, die mehrere Zyklen sichtbar macht, und stabilisieren Sie das Display durch geeignete Trigger-Einstellungen.
• Messen Sie sicher: Verzichten Sie auf direkte Netzspannungsmessungen; verwenden Sie Erdungsklemme korrekt und halten Sie sichere Messmethoden ein.
• Prüfen Sie VAR- und CAL-Einstellungen regelmäßig; kalibrieren Sie das System, um Eichungen stabil zu halten und die Messpräzision zu erhöhen.

Mit dieser Vorgehensweise legen Sie eine solide Grundlage für präzise Messungen und sichereres Arbeiten am Oszilloskop – ideal für Einsteiger, die Schritt für Schritt mehr Vertrauen in die Signale ihrer Schaltungen gewinnen möchten.

Messung und Analyse: Typische Signale im praktischen Schaltkreis

In der Praxis zeigt ein Oszilloskop nicht nur Endwerte, sondern den zeitlichen Verlauf eines Signals. Die folgenden Grundformen und Messmöglichkeiten treten typischerweise auf und helfen Ihnen beim ersten sicheren Einstieg.

DC- und AC-Kopplung

• DC-Signale ergeben lineare Darstellungen. Gleichanteile eines Signals werden direkt abgebildet, wodurch sich langsame oder driftende Spannungen sichtbar machen lassen.
• AC-Kopplung trennt Gleichanteile von Wechselanteilen. Dadurch verschwindet der Gleichanteil und nur die Wechselkomponente bleibt sichtbar; hilfreich für Analysen von Rauschen, Ripple oder transiente Spannungen, wenn die mittlere Linie stört.
• Wählen Sie zwischen Kopplungsarten je nach Fragestellung: Möchten Sie die Ruhe­spannung beibehalten oder gezielt Störsignale untersuchen, ist AC-Kopplung oft die bessere Wahl.

Wechselspannung und Trigger

• Wechselspannung zeigt zeitliche Schwingungen. Sinus-, Rechteck- oder Dreieckformen treten häufig in Signalausgängen von Mikrocontrollern, Netzteilen oder Sensoren auf.
• Trigger sorgt für stabile Bilder. Ohne passenden Trigger schiebt sich die Wellenform kontinuierlich über den Bildschirm; mit korrektem Trigger bleibt das Bild stehen, sodass Vergleiche und Messungen zuverlässig werden.
• Wählen Sie eine Triggerquelle (typischerweise CH1 oder CH2) und einen passenden Trigger-Modus (Auto, Normal oder Edge/Flankentrigger), um wiederholte Signale sauber darzustellen. Kleine Anpassungen von Trigger-Leveln und -Flanken helfen auch bei verrauschten oder unregelmäßigen Signalen.

Frequenz- und Periodenmessung

• Frequenzmessung erfolgt automatisch oder manuell. Viele DSOs liefern per Knopfdruck die gemessene Frequenz sowie weitere Werte oder Ereignisse im Signal.
• Manuelle Periodenmessung: f = 1/T. Zählen Sie eine Periode im Display und berechnen Sie die Frequenz als Kehrwert der gemessenen Periode.
• Mehrere Zyklen sichtbar machen erhöht die Genauigkeit. Zeigen Sie mehrere Zyklen an, damit Zufallsfehler durch Störungen oder zeitliche Drift minimiert werden.
• Falls verfügbar, nutzen Sie Cursor-Messungen, um Periodendauer oder Abstände zwischen Flanken direkt abzulesen.

Amplitude und Vpp

• Amplitude berechnen Sie über die vertikalen Divisionen. Multiplizieren Sie die Anzahl der Kästchen vom Null-/Mittelwert bis zur maximalen Ausschläge mit der Volt/Div-Skala.
• Spitze-Spitze-Spannung (Vpp) ermitteln Sie durch die Distanz zwischen dem höchsten und dem niedrigsten Ausschlag. Multiplizieren Sie diese Distanz mit der Volt/Div-Skala.
• Achten Sie darauf, ob Ihre Messung am Referenzniveau oder am Offset liegt; verwenden Sie ggf. Kalibrierung oder einen Referenzversatz, um konsistente Werte zu erhalten.
• Für präzise Ergebnisse ist es oft sinnvoll, mehrere Zyklen zu betrachten und ggf. automatische Messfunktionen des Geräts zu nutzen.

Phasenverschiebung und Protokollanalyse

• Phasenverschiebung zwischen Signalen lässt sich visuell mittels Lissajous-Figuren erkennen. Werden zwei Signale gegeneinander abgebildet, liefert eine Lissajous-Figur Aufschluss über die Phasenlage (Kreis, Ellipse, Linie je nach Verschiebung).
• Bei digitalen Signalen MSO-Protokollanalyse nutzen. Mixed-Signal-Oszilloskope erlauben simultane Analysen analoger Signale und digitaler Busse (z. B. SPI, I2C, UART). Dadurch lässt sich die zeitliche Abfolge zwischen Signalen und Protokoll-Events direkt überprüfen.
• Neben der visuellen Beurteilung helfen Cursor- oder automatisierte Messfunktionen, Phasenwinkel in Grad oder Zeitdifferenzen zu quantifizieren.

Speicher und Export

• Zugriff auf Speichermedien (USB) ermöglicht den Export von Wellenformen und Messdaten. Das erleichtert Dokumentation, Debugging und den Vergleich von Signalen über Zeit hinweg.
• Speicherschnittstellen ermöglichen oft das Speichern von Screenshots, Rohdaten oder Messwertlisten, die sich in Berichten oder Protokollen weiterverwenden lassen.
• Nutzen Sie die Exportfunktionen, um Ihre Messungen nachvollziehbar zu dokumentieren und Aufgaben zielgerichtet zu kommunizieren.

Praxis-Tipps:

• Beginnen Sie mit einem bekannten Kalibriersignal, um Grundzüge wie Zeitbasis, Volt/Div und Trigger zu verstehen.
• Legen Sie mehrere Perioden sichtbar fest, bevor Sie Messwerte ableiten.
• Verwenden Sie AC-Kopplung gezielt, wenn der Gleichanteil störend wirkt.
• Nutzen Sie MSO-Funktionen, um digitale Protokolle parallel zu beobachten und zeitlich zuzuordnen.
• Speichern Sie Ihre Messungen regelmäßig extern, um eine lückenlose Dokumentation zu erhalten.

Praxisbeispiele: PWM, DC-Glättung, Signale vergleichen

PWM-Ausgänge sichtbar machen

• Zielsetzung: PWM-Signale von Mikrocontrollern sichtbar machen und den Duty Cycle zuverlässig bestimmen.
• Vorgehen auf dem Oszilloskop:
• Verwenden Sie Kanal 1 im DC-Kopplungsmodus, um die volle Rechteckform zwischen 0 V und Versorgungsspannung zu sehen.
• Stellen Sie Zeitbasis und Volt/Div so ein, dass mehrere PWM-Zyklen im Display sichtbar sind.
• Nutzen Sie einen stabilen Trigger (Kante, Auto/Normal je nach Gerät) am PWM-Pin, damit die Wellenform nicht wandert.
• Messen Sie per Cursor oder Messfunktion die Zeitdauer des hohen Zustands t_high und die Periode T.
• Berechnen Sie den Duty Cycle als Verhältnis: Duty Cycle = t_high / T.
• Praktischer Tipp: Beginnen Sie mit einem 1×-Tastkopf, prüfen Sie später 10×, um Leitungsbelastung zu minimieren. Achten Sie darauf, dass der Trigger exakt am Anstieg des PWM-Signals ausgelöst wird, um eine saubere Abbildung der Flanken zu erhalten.
• Was sichtbar wird: Die Wellenform zeigt saubere Rechtecksignale von 0 V bis zur Versorgung, und die Breite der hohen Phase lässt sich präzise in Kästchen oder mit Cursorabstandsmaßen bestimmen.

Restwelligkeit in Gleichversorgungen analysieren

• Zielsetzung: Restwelligkeit oder Rauschen in Gleichspannungsversorgungen sichtbar machen und quantifizieren.
• Einstellungen rund um die Messung:
• Verwenden Sie AC-Kopplung, um Gleichanteile auszublenden und die störenden Wechselanteile besser sichtbar zu machen.
• Wählen Sie eine geeignete Zeitbasis, sodass mehrere Zyklen der Restwelligkeit erfasst werden.
• Falls nötig, erhöhen Sie die Bandbreite bzw. verwenden Sie eine passende Probenrate, um schnelle Welligkeiten zu erfassen.
• Mess-Strategie:
• Zeichnen Sie eine stabile Gleichspannung an der Last ab; beobachten Sie die periodischen Ausschläge um den Grobpegel.
• Messen Sie die Spitzenhöhe (Vpp) der Restwelligkeit, notieren Sie deren Frequenz bzw. Zyklusdauer.
• Verwenden Sie Cursoren oder automatische Messfunktionen, um Amplitude, Spitzenwert und RMS-Rauschen abzuleiten.
• Interpretation: Je größer Vpp der Restwelligkeit, desto stärker beeinflusst sie die Empfindlichkeit der Schaltung; die Ergebnisse helfen bei der Auswahl geeigneter Filter oder Regulierungsschritte.
• Praktischer Hinweis: Die Restwelligkeit lässt sich oft besser erkennen, wenn Sie die Masse sauber führen und Störquellen nah am Messpunkt minimieren; AC-Kopplung erleichtert das Auffinden störender Signale deutlich.

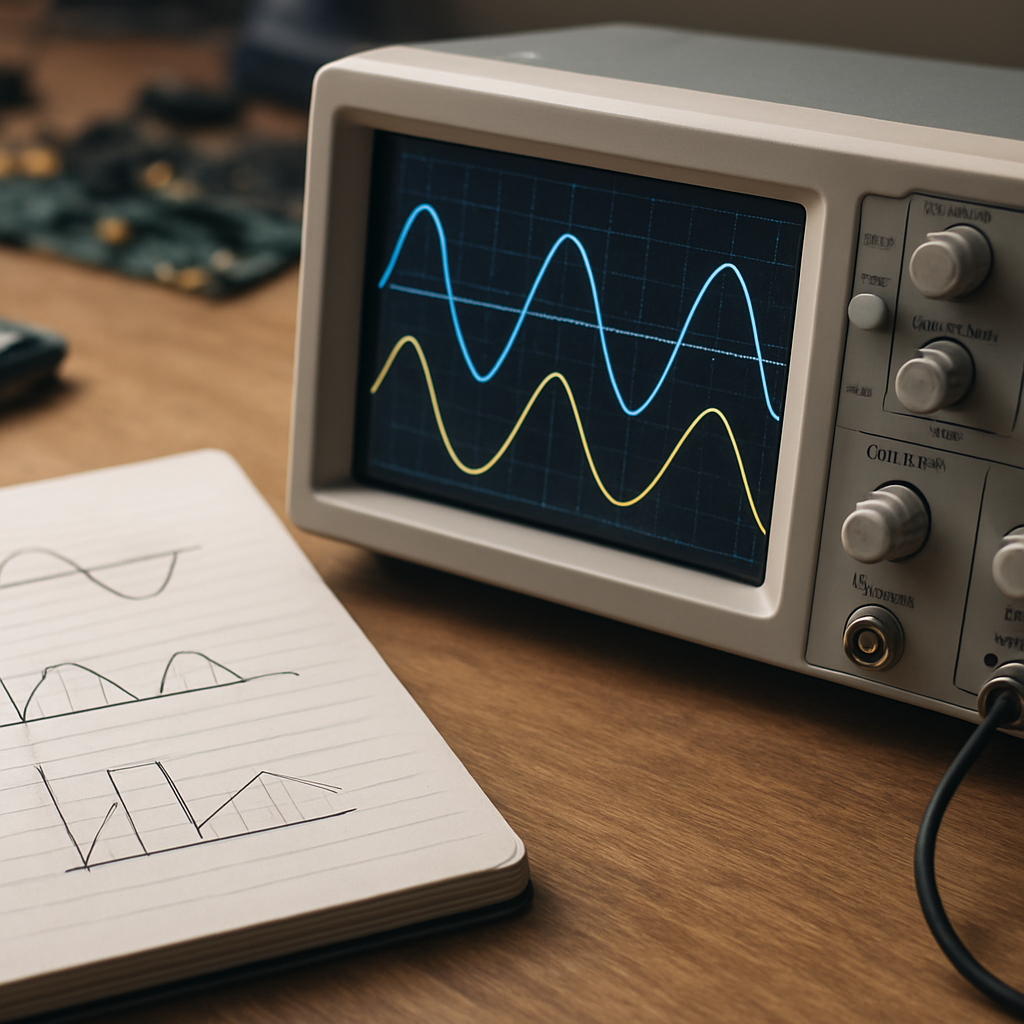

Signale zweier Kanäle vergleichen

• Zielsetzung: Zwei Signale systematisch vergleichen, basierend auf identischer Triggerlogik, horizontaler Synchronisation und gleicher Skala.
• Herangehensweise:
• Schließen Sie beide Signale an zwei Kanäle an und richten Sie dieselbe Vertikal-Skala (Volt/Div) und dieselbe horizontale Skala (Time/Div) ein.
• Nutzen Sie denselben Trigger-Key bzw. dieselbe Triggerquelle, so dass beide Kanäle zur gleichen Zeit ausgespielt werden.
• Aktivieren Sie ggf. eine gemeinsame Trigger-Linie oder verwenden Sie eine synchronisierte Triggereinstellung, damit die Wellenformen exakt übereinanderliegen.
• Vergleichen Sie Amplitude, Frequenz, Phasenlage und Form. Verwenden Sie Cursoren, Messwerte oder eine automatische Messfunktion, um Abweichungen zu quantifizieren.
• Was zu beachten ist: Kleinste Abweichungen in Amplitude oder Phasenverschiebung liefern oft wichtige Hinweise auf Slave-/Master-Verhalten, Pad-Effekte oder unterschiedliche Lasten. Bei der Gegenüberstellung hilft der Gleichlauf der Achsen, sichtbare Unterschiede direkt zu erkennen.
• Praktischer Nutzen: Solche Vergleiche sind hilfreich, um Timing-Konsistenzen zu überprüfen, Protokolle zu debuggen (z. B. Sensor-Ausgänge, Kommunikationssignale) oder Unterschiede zwischen Referenz- und Messschaltung offenzulegen.

Transiente Ereignisse erfassen

• Zielsetzung: Kurze Transienten zuverlässig erfassen, auch wenn sie hinterher kaum sichtbar sind.
• Wichtige Features: Trigger-Hold-Off und Pre-Trigger ermöglichen das Fassen von kurzen, selten auftretenden Signalen.
• Anwendungsweg:
• Setzen Sie den Trigger auf eine geeignete Spannung und Flanke, um das gewünschte Ereignis zu isolieren.
• Aktivieren Sie Pre-Trigger (Vorlauf-Bereich) so, dass ein Teil der Signalamplitude vor dem Trigger auf dem Display erscheint – das erhöht die Chance, kurze Transienten zu erkennen.
• Passen Sie die Hold-Off-Zeit an, damit das Oszilloskop nicht zu früh erneut löst, sondern synchronisiert bleibt, wenn das Ereignis wiederkehrt.
• Was Sie sehen: Ein kurzes Impulsfenster oder eine kurze Abweichung, die ansonsten in der normalen Dauermessung untergeht.
• Praxis-Tipp: Nutzen Sie den Auto-/Normal-Modus gezielt und führen Sie Testsignale durch, um das Verhalten von Trigger-Hold-Off und Pre-Trigger kennenzulernen.

Speicherfunktionen nutzen

• Zielsetzung: Wellenformen speichern, Messwerte protokollieren und Berichte erstellen.
• Vorgehen:
• Speichern Sie regelmäßig interessante Signale als Wellenformdateien auf USB-Speicher oder in der Gerätespeicherung.
• Exportieren Sie Messwerte (z. B. Vpp, Peak, RMS, Frequenz) als CSV oder Textdateien, um sie in Berichten weiterzuverwenden.
• Nutzen Sie gespeicherte Wellenformen, um Vergleiche über Zeitreihen hinweg zu dokumentieren oder Reproduzierbarkeit zu prüfen.
• Berichtswesen: Erstellen Sie einfache Berichte aus Wellenformen und Messwerten, fügen Sie Screenshots, Kalibrierungsdaten und Periode-/Duty-Cycle-Tabellen hinzu.
• Vorteil: Persistente Speicherung erleichtert Debugging, Audits und die Kommunikation von Messergebnissen im Team.

Praktischer Lernpfad

• Ziel: Eine klare Übungsabfolge für Einsteiger, die Schritt für Schritt Kompetenz aufbauen lässt.
• 1. Kalibrierung prüfen und das Kalibrierungssignal nutzen, um Grundlösungen zu verstehen.
• 2. Restwelligkeit in Gleichspannungen analysieren (AC-Kopplung einsetzen, Metriken ableiten).
• 3. PWM-Ausgänge messen und Duty Cycle zuverlässig bestimmen.
• 4. Signale zweier Kanäle vergleichen (gleiche Triggerlogik, Synchronisierung, Skalen).
• 5. Transiente Ereignisse erfassen (Trigger-Hold-Off, Pre-Trigger verwenden).
• 6. Speicherfunktionen nutzen (Wellenformen speichern, Messwerte protokollieren, Berichte erstellen).
• 7. Export- und Dokumentationspraxis vertiefen (CSV, Bilder, Berichte).
• 8. Konsistente Übungsfolge regelmäßig wiederholen, um Sicherheit und Schnelligkeit zu erhöhen.

• Abschließender Absatz: Diese Praxisbeispiele geben Ihnen eine praxisnahe Orientierung, wie PWM, DC-Glättung und Signale aus zwei Kanälen mit einem Oszilloskop untersucht werden können. Mit dem richtigen Setup lernen Sie, Signale zuverlässig zu interpretieren, Transienten gezielt zu erfassen und aussagekräftige Berichte zu erstellen.

Fazit

Ein Oszilloskop öffnet kein Geheimnisbuch, sondern stellt die zeitliche Entwicklung von Signalen sichtbar. Wer die Grundstruktur, die wichtigsten Messgrößen und die sichere Praxis verinnerlicht, lernt, Signale zu lesen, statt sie nur als hübsche Kurven zu betrachten. Mit der Trennung von Zeit- und Spannachse, dem sinnvollen Einsatz von Triggern und der Wahl der Kopplung gewinnen Einsteiger Orientierung. CAL-Signal, Sondenkalibrierung, 1×/10×-Einstellung und eine behutsame Skalierung helfen, Verzerrungen zu vermeiden und frühzeitig Rauschen oder Transienten zu erkennen. Gleichzeitig lenkt eine realistische Sicht auf Bandbreite, Abtastrate und Speicherkapazität die Messpraxis in praktikable Bahnen.

Beim Kauf eines Oszilloskops sollten Leser beachten, dass weder die schickste Funktionspalette noch der teuerste Händler der richtige Weg ist, sondern ihre konkreten Einsatzfälle. Eine sinnvolle Orientierung ergibt sich aus Bandbreite gegenüber höchsten Signalfrequenzen, ausreichender Abtastrate, ausreichender Speicherkapazität und der Zahl der Kanäle oder MSO-Funktionen. Dahinter stehen Zuverlässigkeit, Kalibrierung, Sicherheitsaspekte und eine übersichtliche Benutzerführung. Mit diesem Fundament können Sie gezielt testen, vergleichen und dokumentieren, Transienten fassen, Signale interpretieren und robuste Messberichte erstellen.
