Warum einseitige Platinen heute praktisch und sinnvoll sind
Nicht jede Schaltung braucht eine mehrlagige Hochleistungsplatine. Für Lernprojekte, Reparaturen, Kleinserien oder robuste Steuerungen ist eine einseitige Platine oft die beste Wahl: günstig, leicht zu fertigen, einfach zu bestücken und gut reparierbar. Wenn du einseitige Platinen layoutest, triffst du eine bewusste Designentscheidung — nicht aus Mangel an Mitteln, sondern aus Fokus auf Wartbarkeit, Kosten und robuste Funktion.
Kurz erklärt: Was eine einseitige Platine charakterisiert
Bei einer einseitigen Leiterplatte befinden sich alle Leiterbahnen, Pads und Kupferflächen auf einer einzigen Seite. Das entscheidet maßgeblich über Platzierung, Routing und Masseführung: Kreuzungen sind nicht ohne Weiteres möglich, Rückstrompfade müssen bedacht werden, und leistungsfähige Stromschleifen brauchen mehr Raum. Der Vorteil ist ein vereinfachter Fertigungsprozess — ideal für Hand-Ätzen, CNC-Fräsen oder kostengünstige Serienfertigung.
Wann du bewusst einseitig planst — typische Anwendungsfälle

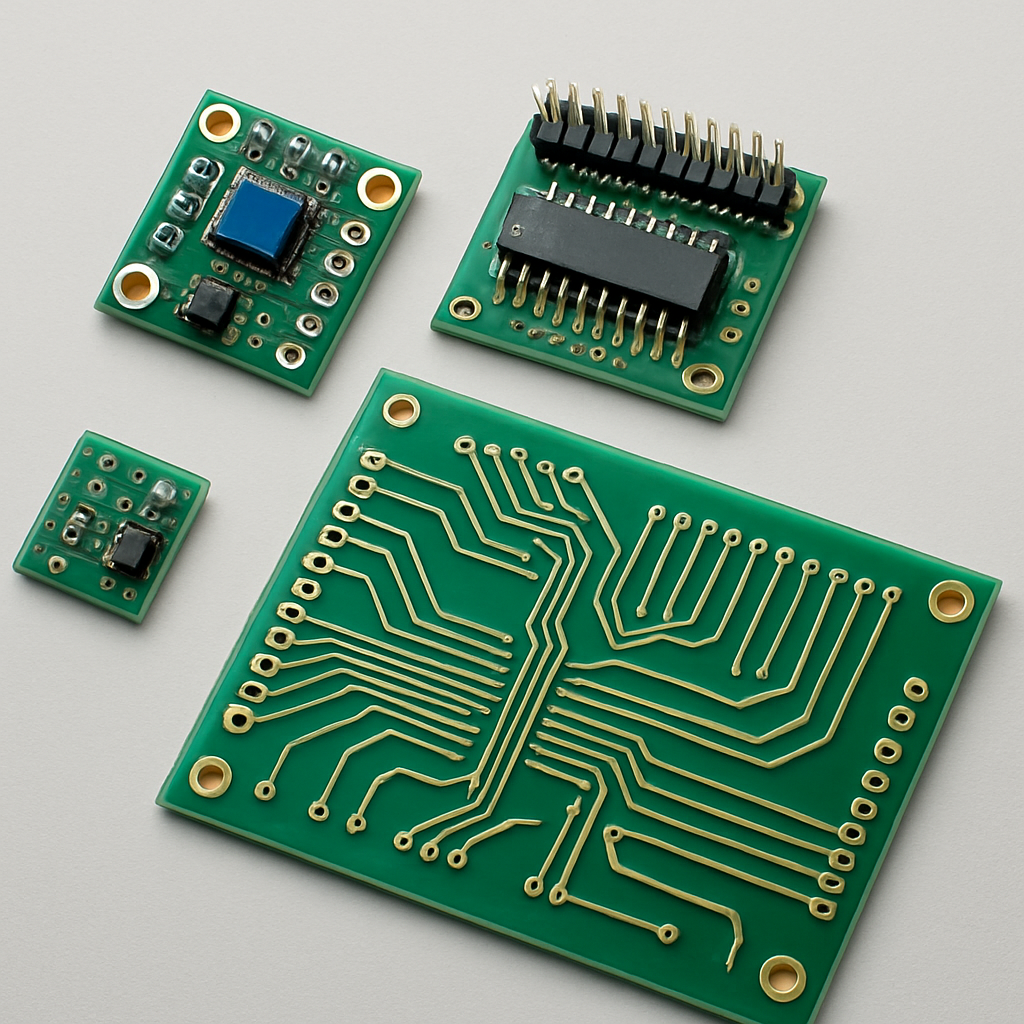

Einseitige Platinen eignen sich besonders, wenn die Schaltung überschaubar bleibt und Wartbarkeit wichtig ist. Beispiele:
- Prototypen und Maker-Projekte
- Lehrmittel und Lernplatinen
- Kleinserien für Industriesteuerungen oder DIY-Geräte
- Reparatur- und Ersatzplatinen für ältere Elektronik
- Mechanisch integrierte Lösungen mit 3D-gedruckten Gehäusen
Die wichtigste Arbeit passiert vor dem ersten Leiterzug
Bevor du ins Routing gehst, kläre drei Bereiche: elektrische Anforderungen (Spannungen, Ströme, empfindliche Signale), mechanische Vorgaben (Befestigung, Stecker, Gehäuse) und Fertigung (Mindestbreite, Bohrungen, Lötverfahren). Entscheide früh, ob du vorwiegend THT, SMD oder gemischt bestücken willst — das bestimmt die Platzierungsstrategie.
Praktische Vorabfragen (kurz)
Welche Ströme laufen durch die Platine? Wo entsteht Wärme? Welche Leiterbahnen müssen besonders niederohmig sein? Welche Bauteile brauchen mechanische Unterstützung? Solche Fragen sparen später Zeit und Revisionen.
Vom Schaltplan zur physischen Struktur: Sauber denken, bevor du platzierst
Ein strukturierter Schaltplan macht das Layout einfacher: gruppiere Funktionsblöcke (Versorgung, Analog, Logik, Leistung), vergib sprechende Netznamen und kontrolliere Bauteilgehäuse und Pinbelegungen. Bei einseitigen Boards sind fehlerhafte Footprints besonders teuer — prüfe Rastermaß, Bohrdurchmesser und Orientierung physisch oder am CAD-Modell.
Bauteilplatzierung: Die Stellschraube für ein sauberes Routing
Platziere zuerst mechanische und feste Elemente: Befestigungen, Steckverbinder, Bedienelemente. Ordne dann die Hauptfunktionen: Spannungsversorgung, Regler, Mikrocontroller, Leistungsteil. Halte sensible Analogschnittstellen räumlich getrennt von Motor- oder Relaispfaden.
- Hochstrompfade kurz und gerade halten; nutze breitere Leiterbahnen.
- Entkopplung so dicht wie möglich am IC-Pin platzieren.
- Bedienelemente an Rändern für einfache Zugänglichkeit.
- Gleichorientierte Bauteile erleichtern Handbestückung.
Routing auf nur einer Lage: bewährte Strategien
Auf einer Lage ist Routing ein Puzzlespiel: Priorisiere kritische Netze, plane Masseführung und akzeptiere sinnvolle Brücken. Drahtbrücken sind legitim — kurz, gut dokumentiert und platzierbar an zugänglichen Stellen. Arbeite mit 45°-Winkeln oder Rundungen statt 90°-Ecken und halte Freiräume für spätere Korrekturen frei.
Konkrete Tipps fürs Routing
- Starte mit Stromschleifen und kritischen Signalen.
- Dimensioniere Leistungsbahnen nach Strom und Kupferstärke (bei 35 µm oder 1 oz sind bestimmte Breiten nötig — lieber etwas großzügig planen).
- Masse: Teilflächen oder sternförmige Anbindung statt durchgehender Plane; Rückströme bewusst lenken.
- Nutze Drahtbrücken gezielt; kennzeichne sie in Dokumentation und Bestückungsanleitung.
EMV und Signalintegrität: Grundregeln auch für einfache Boards
Auch einfache Schaltungen brauchen EMV-Blick: Minimiere Schleifenflächen, halte Rückstrompfade kurz, trenne Motor-/Relaisströme von Logik und platziere Ferrite oder RC-Glieder bei Bedarf. Teste früh mit Oszilloskop und Messaufbau — besonders bei Schaltreglern oder schnellen Signalflanken.
Fertigungsgerechte Details: So wird dein Layout zuverlässig produzierbar
Arbeite nicht am Limit der Fertigung. Wähle vernünftige Leiterbahnbreiten, ausreichend große Pads und realistische Bohrdurchmesser. Achte auf gut lesbare Silkscreen-Beschriftungen und lasse Platz für Testpunkte und mechanische Toleranzen. Das zahlt sich bei handbestückten oder kleinen Serienfertigern aus.
{{image:Arbeitsablauf beim Fertiger: Gerber-Dateien auf dem Bildschirm, daneben eine geöffnete Box mit fertigen einseitigen Platinen}}SMD, THT oder gemischt? So triffst du die richtige Entscheidung
THT ist robust, handlötfreundlich und ideal für mechanisch beanspruchte Bauteile. SMD spart Platz und kürzt Signalwege. Für die meisten einseitigen Botschaften ist eine Mischbestückung optimal: THT für Klemmblöcke, Potentiometer und schwere Teile; SMD für Entkopplung und kompakte Logik-ICs.
Prototyping und Revisionen: Iteration planen
Erwarte mehrere Revisionen. Baue den ersten Entwurf großzügig: zusätzliche Testpunkte, größere Abstände und Reserveflächen erleichtern schnelle Korrekturen. Nutze Messergebnisse aus dem Prototyp, um Leiterbahnen, Wärmeverteilung und mechanische Schnittstellen in der nächsten Version zu optimieren.
{{image:Zwei Prototypenplatinen nebeneinander — die erste mit zusätzlichen Testpunkten, die zweite überarbeitete, kompaktere Version}}Praxis: Mikrocontroller-Steuerplatine einseitig planen
Ein praxisnahes Beispiel ist eine Steuerplatine mit Mikrocontroller, Spannungsregler, LEDs, Tastern und Ein-/Ausgängen. Platziere MCU, Quarz und Entkopplung zusammen, den Regler nahe am Versorgungseingang und Eingangs-/Ausgangsstecker mechanisch sinnvoll. Ein bis zwei Drahtbrücken sind hier oft die sauberste Lösung.
Test und Inbetriebnahme: strukturiert vorgehen
Sichtprüfung, Durchgangsmessungen, Ruhestrom mit Strombegrenzung und Blockweises Testen sind das Rezept. Miss Spannungen und Temperatur an Leistungsteilen, beobachte Störsignale früh und dokumentiere Abweichungen für die nächste Revision.
Tools und Workflows: moderne CAD macht Einseitiges professionell
Werkzeuge wie KiCad bieten DRC, Bibliotheksverwaltung, 3D-Vorschau und Fertigungs-Exporte, die auch einseitige Designs robust machen. Definiere früh deine Design-Regeln (Mindestbreite, Bohrdurchmesser, Kupfer-zu-Rand) und automatisiere Export- und Archivschritte, besonders wenn du Revisionen regelmäßig produzierst.
{{image:Monitor mit geöffnetem KiCad-Layout einer einseitigen Platine, daneben ein Terminalfenster mit Skripten für Gerber-Export}}Typische Stolperfallen — und wie du sie vermeidest
Häufige Fehler: zu enge Platzierung, Entkopplung zu weit entfernt, unzureichend dimensionierte Strompfade, fehlende Rückstromplanung und beschriftungen unter Bauteilen. Vermeide Überoptimierung — eine praktikable, robust montierbare Platine schlägt oft eine theoretisch perfekte, aber unpraktische Lösung.
Fazit: Einseitige Platinen sind klare Designentscheidungen
Einseitig zu layouten ist eine Disziplin: du musst vorausschauend planen, Prioritäten setzen und Kompromisse bewusst eingehen. Mit modernen Tools, etwas Praxis und pragmatischen Regeln entstehen Platinen, die günstig, reparierbar und technisch solide sind. Betrachte die einseitige Platine nicht als Notlösung, sondern als bewusstes, oft überlegenes Designmittel.
Viel Erfolg bei deinem nächsten einseitigen Projekt — und denk daran: gute Planung spart Revisionen.
