Gewinde im 3D‑Druck, die wirklich halten: Praxisregeln, CAD‑Kniffe und Einsatztipps

Lena Lena Richter 988 Wörter
Gewinde im 3D‑Druck, die wirklich halten: Praxisregeln, CAD‑Kniffe und Einsatztipps
Inhaltsverzeichnis

Warum Gewinde im 3D‑Druck entscheiden, ob ein Teil wirklich funktioniert

Gewinde sind oft der Moment der Wahrheit: Aus einem hübschen Modell wird ein funktionales Bauteil, das sich öffnen, justieren und reparieren lässt. Gerade beim FDM/FFF‑Druck zeigen sich typische Schwachstellen schnell – zu enge Passungen, ausbrechende Flanken oder Gewinde, die bei Belastung entlang der Layer aufreißen. Gute Konstruktion, die richtige Druckorientierung und die passende Materialwahl gehören deshalb zusammen.

Gewinde kurz erklärt: Was du wirklich wissen musst

Im Hobby‑ und Maschinenbau sind metrische ISO‑Gewinde (z. B. M3, M4, M5, M6) der Standard. Das „M“ steht für metrisch, die Zahl für den Nenndurchmesser in Millimetern. Wichtige Parameter sind Nenndurchmesser, Kerndurchmesser, Steigung (bei Standardgewinden: M3 = 0,5 mm, M4 = 0,7 mm, M5 = 0,8 mm, M6 = 1,0 mm) und der Flankenwinkel von 60°. Für den Alltag im 3D‑Druck sind M3–M6 oft die praktischsten Größen: kompakt, aber robust genug.

Welche Gewinde eignen sich im Alltag – und wann lieber Metall?

Die Wahl hängt von Einsatzhäufigkeit, Kräften und Reparierbarkeit ab. Faustregel: Je kleiner das Gewinde und je häufiger du es löst, desto eher ein Metall‑Insert oder eine eingepresste Mutter. Direkt gedruckte Gewinde funktionieren gut für Prototypen, seltene Montagen und größere Größen (ab etwa M4). Messing‑Heat‑Set‑Inserts oder eingeschraubte Muttern sind die bessere Wahl bei regelmäßiger Nutzung und höheren Lasten.

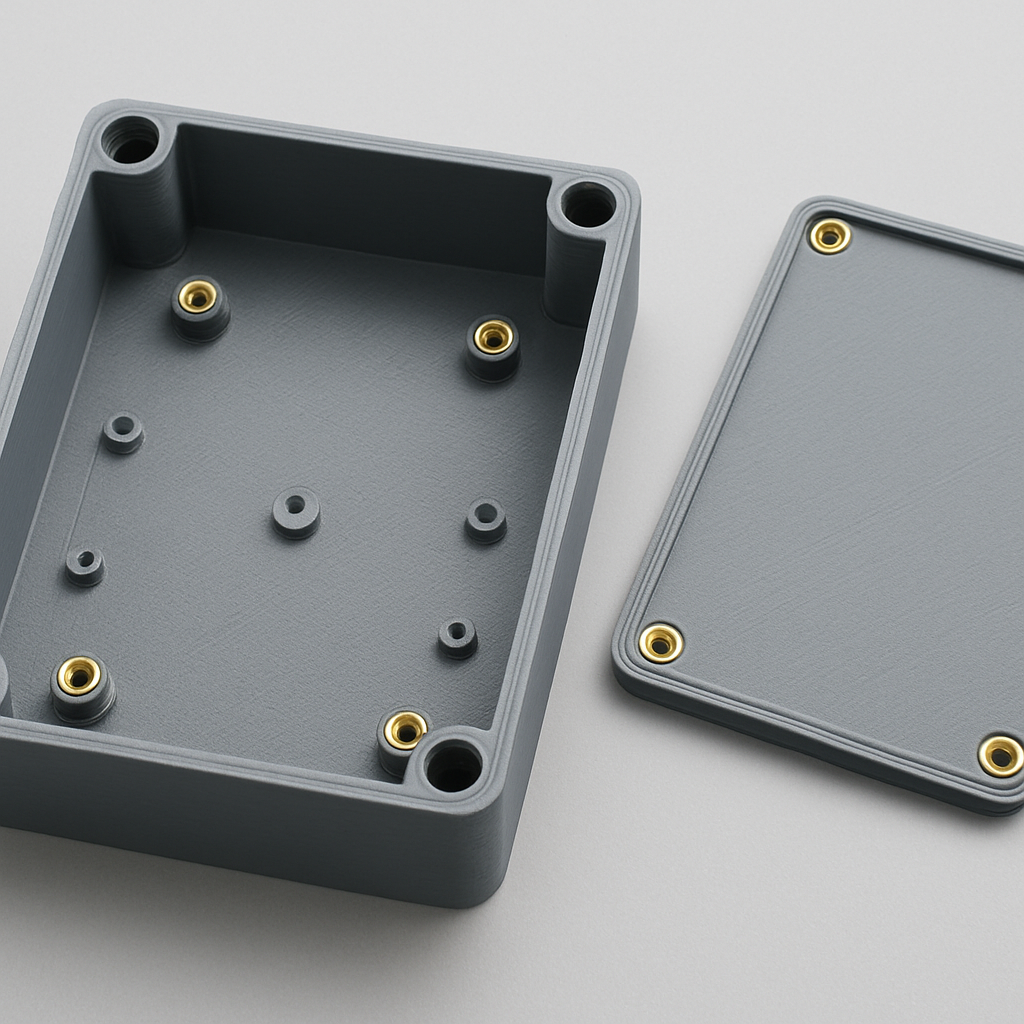

Top view of a printed electronics enclosure with multiple heat‑set inserts visible, and an opened lid showing PCB mounting points
Top view of a printed electronics enclosure with multiple heat‑set inserts visible, and an opened lid showing PCB mounting points

Praktische CAD‑Regeln: So planst du ein belastbares Gewinde

Triff die Entscheidung früh: direktes Gewinde oder Platz fürs Insert? Bei FDM sind Innengewinde selten maßhaltig ohne Korrektur – plane deshalb radial 0,15–0,30 mm Spiel ein (abhängig von Düse, Material und Drucker). Für belastete Gewinde solltest du um den Gewindebereich mindestens 2–3 mm Wandstärke bei M3/M4 vorsehen; bei größeren Schrauben entsprechend mehr. Bei Sacklöchern lasse am Grund etwas Freiraum und erstelle eine kleine Einführfase (0,3–0,8 mm), damit die Schraube sauber ansetzt.

Innengewinde direkt drucken: Konstruktive und drucktechnische Tipps

Innengewinde kannst du drucken, wenn du sie druckfreundlicher modellierst: leicht verrundete Flanken, minimal vergrößerte Kernbohrung und eine Einführfase am Anfang helfen. Typische Druckeinstellungen: Layerhöhe 0,15–0,25 mm, 0,4‑mm‑Düse als guter Kompromiss, und mindestens drei Perimeter. In der Praxis lohnt sich oft das Nachschneiden mit einem passenden Gewindebohrer – das beseitigt kleine Überstände und macht das Einschrauben deutlich leichter.

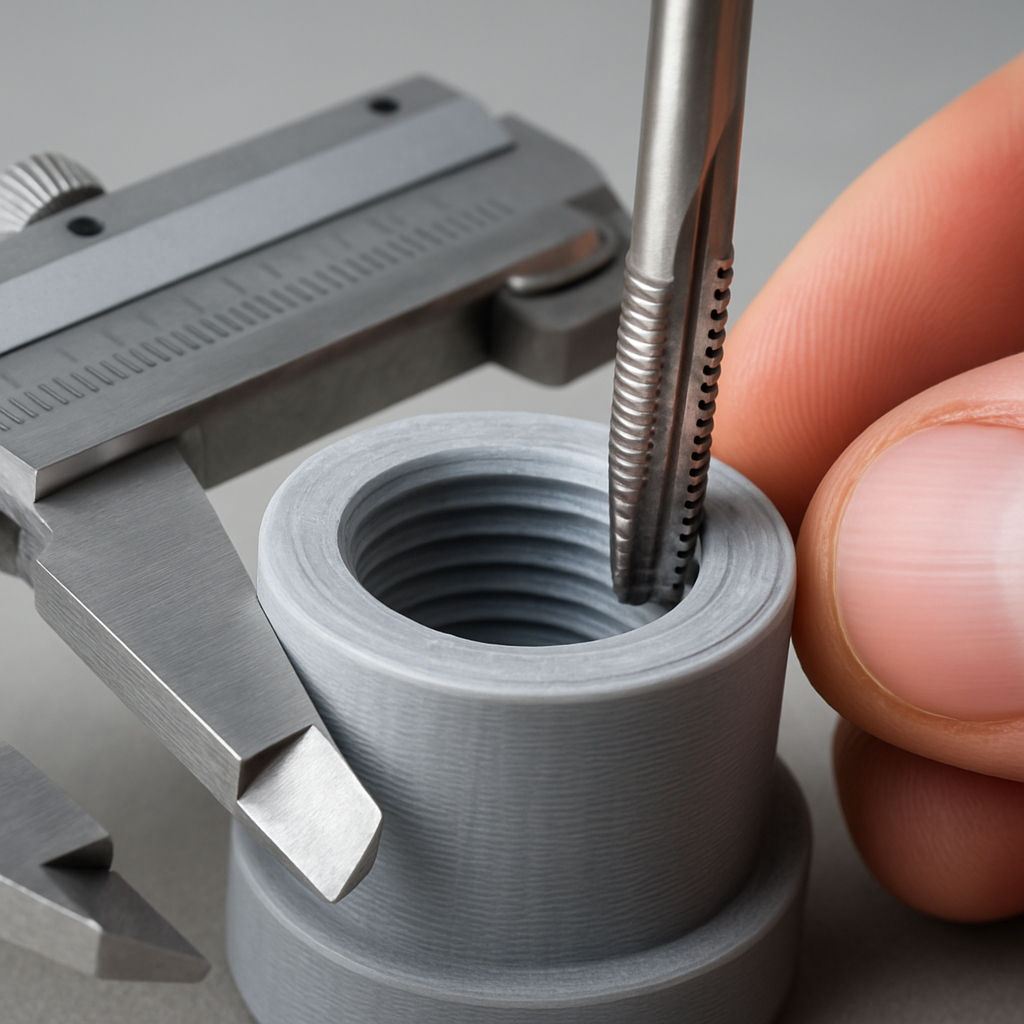

Macro shot of a printed internal thread being inspected with calipers and then gently chased with a tap
Macro shot of a printed internal thread being inspected with calipers and then gently chased with a tap

Außengewinde: leichter zu prüfen, oft robuster

Außengewinde lassen sich meist einfacher nachbearbeiten und profitieren von der Sichtbarkeit: du erkennst Fehler sofort und kannst mit Feile oder Schneideisen nacharbeiten. Achte bei der Druckorientierung darauf, die Flanken nicht unnötig treppenförmig aufzubauen. Horizontal gedruckte Gewinde benötigen oft viel Support; eine schräge oder vertikale Ausrichtung kann bessere Flanken und weniger Nacharbeit ergeben. Kleine Anfasungen an Anfang und Ende verbessern die Montage spürbar.

Einsätze und Heat‑Set‑Inserts: Wann und wie du sie einsetzt

Für wiederholte Montagezyklen und hohe Zugkräfte sind Inserts oft die langlebigste Lösung. Heat‑Set‑Inserts aus Messing werden mit Wärme ins vorbereitete Loch eingebracht und bilden ein echtes Metallgewinde. Typische Einsetztiefen sind bündig oder minimal unter der Oberfläche; das Bohrloch ist üblicherweise 0,2–0,5 mm kleiner als der Außendurchmesser des Inserts, Herstellerangaben beachten.

Zum Einsetzen: Lötkolben oder spezielles Insert‑Tool verwenden, Temperatur je nach Material und Insert meist im Bereich ~180–250 °C (praxisübliche Bereiche: ca. 200–230 °C). Nicht zu heiß arbeiten, um Aufschäumen oder Verzug zu vermeiden. PLA lässt sich leicht verarbeiten, PETG/ABS/ASA sind oft robuster für belastete Verbindungen, Nylon verlangt Erfahrung.

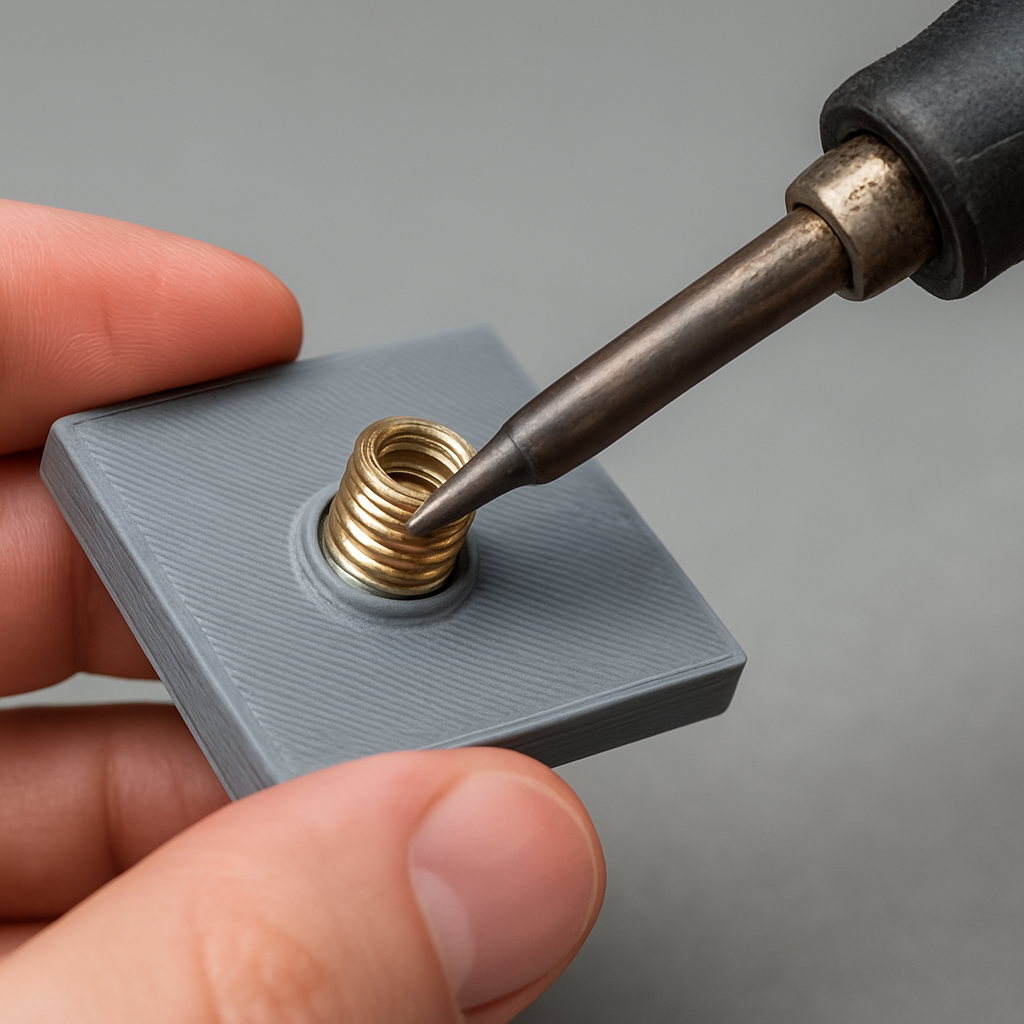

Step-by-step sequence: heating a brass heat‑set insert with a soldering iron and pressing it into a printed PETG panel
Step-by-step sequence: heating a brass heat‑set insert with a soldering iron and pressing it into a printed PETG panel

Materialwahl und Druckparameter mit Blick auf Belastbarkeit

Materialeigenschaften wie Wärmeformbeständigkeit, Kriechen und Zähigkeit sind entscheidend. Kurz: PLA druckt sauber, ist aber wärmeempfindlich (~55–60 °C) und weniger gut für belastete, oft gelöste Gewinde geeignet. PETG ist ein vielseitiger Kompromiss; ABS/ASA bringen bessere Temperatur‑ und Dauerstabilität, Nylon ist zäh, aber anspruchsvoll. Faserverstärkte Filamente erhöhen Steifigkeit und Maßhaltigkeit, machen Teile aber oft spröder.

  • Perimeter: 4–6 Außenwände empfohlen bei belasteten Gewinden.
  • Infill: 30–60 % reicht meist; saubere Wandstruktur ist wichtiger als 100% Infill.
  • Drucktemperatur: tendenziell am oberen Ende der Herstellerempfehlung für bessere Layerhaftung.

Kurzworkflow: Konstruieren, Drucken, Prüfen

1) CAD: Gewindeart, Länge, Steigung und Toleranz festlegen. 2) Testdruck: nur das Gewindefeld oder ein kleines Probestück drucken. 3) Sichtprüfung und Passprobe mit Normschraube von Hand – achte auf gleichmäßigen Widerstand. 4) Falls nötig: Nachschneiden (Tap) oder leichte mechanische Nacharbeit. Dokumentiere das Ergebnis (zu fest/zu locker) und passe im nächsten Iterationsschritt die Toleranz an.

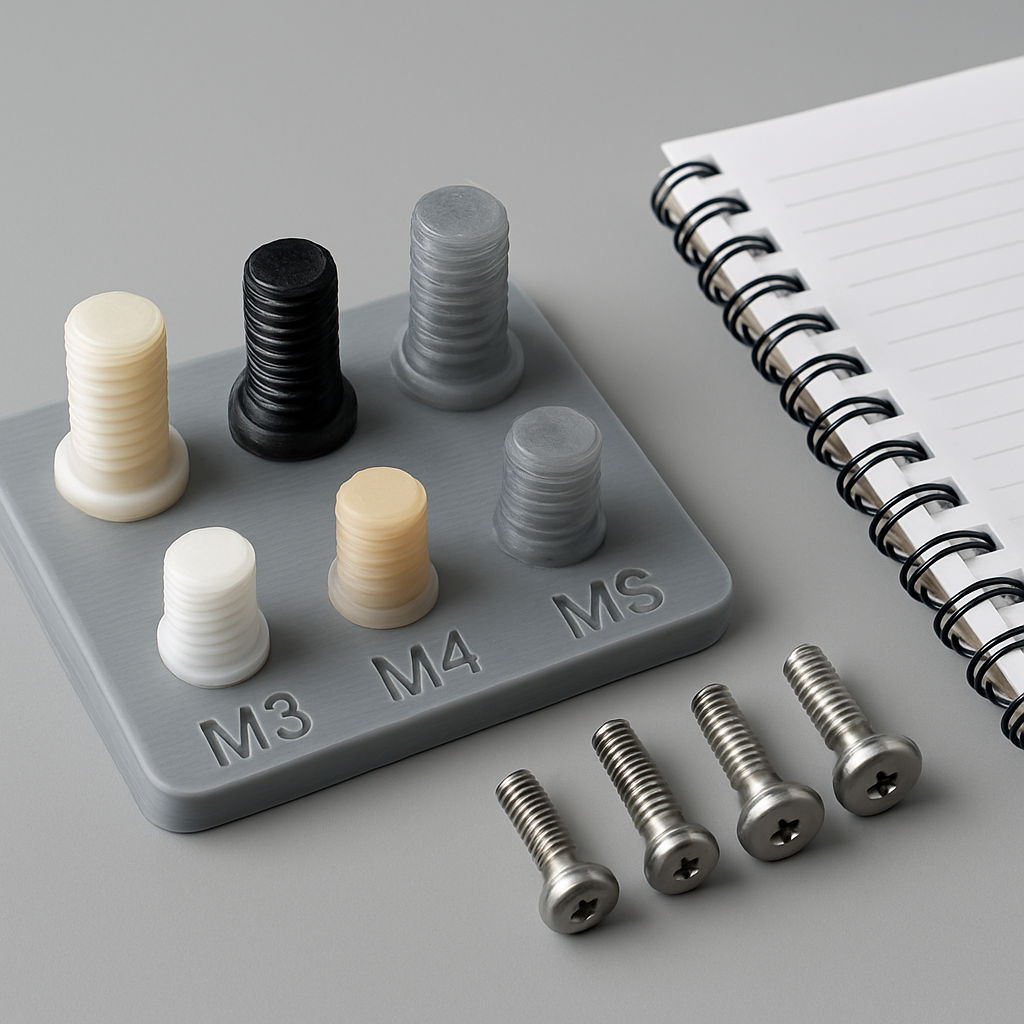

Small test rig with multiple printed thread samples (M3–M6) in different materials laid out with screws next to them and a notebook for documenting results
Small test rig with multiple printed thread samples (M3–M6) in different materials laid out with screws next to them and a notebook for documenting results

Fehlersuche: typische Probleme und schnelle Lösungen

Zu enge Passung: Kernbohrung kontrollieren, innen etwas vergrößern, Teststück drucken oder nachschneiden. Verwaschene Flanken: Temperatur senken, Kühlung erhöhen, Druckgeschwindigkeit anpassen. Schlechte Layerhaftung: mehr Perimeter, höhere Extrusion oder geänderte Bauteilorientierung. Abreißende Gewinde: Wandstärke erhöhen oder Insert verwenden.

Praxisbeispiele: Elektronikgehäuse, Halterungen und Mechanik

Elektronikgehäuse: Heat‑Set‑Inserts sind hier fast immer die bessere Wahl, weil sie wiederholtes Öffnen ohne Verschleiß erlauben. Achte auf ESD‑Bewusstsein beim Einsetzen und genug Abstand zu Platinen. Halterungen und Adapter: Außengewinde sind oft robuster und leichter nachzuarbeiten. Für Vorrichtungen, die oft justiert werden, plane servicefreundliche Zugänge und austauschbare Einsätze ein.

FAQs – kurz und praktisch

Sollte man direkt drucken oder Inserts verwenden? Für häufige Montage: Insert. Für schnelle Prototypen: direkt gedruckt. Welche Größen? M3–M6 sind die universalsten. Nachschneiden sinnvoll? Ja – ein Gewindebohrer verbessert viele gedruckte Innengewinde.
