Durchgangsprüfung sinnvoll nutzen: Grundlagen und Normen

Bei der nächtlichen Wartung in einem verteilten Industrie-Schaltraum genügt oft eine einfache Kontinuitätsprüfung nicht, um eine Störung zu verhindern: Ein kaum hörbares Klicken der Prüfspitze, ein leicht erhöhter Widerstand an einer Verbindungsstelle – und plötzlich wird klar, dass die Durchgangsprüfung mehr erzählt als das bloße Ja oder Nein. Sie ist der erste sinnvolle Schritt in der Präventivdiagnose, der Kontinuitätsfehler, Kontaktprobleme oder Korrosion sichtbar macht, bevor sie unter Last zu Problemen werden. Doch der Wert der Messung liegt nicht nur im Messwert selbst, sondern in der Tiefenanalyse, dem sinnvollen Messaufbau, der Einordnung in Normen und einer sauber dokumentierten Erfassung. Der vorliegende Beitrag zeigt, wie man Durchgangsprüfung sinnvoll nutzt: von der sicheren Vorbereitung über zielgerichtete Messpraxis bis hin zu einer nachvollziehbaren Bewertung, die Lastbedingungen, Umweltfaktoren und den Kontext der Anlage berücksichtigt. Wer Kontinuität zuverlässig sicherstellen will, braucht mehr als den ersten Durchgang – er braucht Struktur, Transparenz und Vorbeugung.

Prinzipien, Sicherheit und Normen der Durchgangsprüfung

Grundprinzipien der Durchgangsprüfung

Prinzip: Die Durchgangsprüfung basiert auf dem Ohmschen Gesetz. Dabei wird eine definierte Prüfspannung an zwei Punkten angelegt und der resultierende Strom gemessen; daraus ergibt sich R = U / I. Ein niedriger Widerstand deutet auf einen geschlossenen Leitpfad hin, ein sehr hoher oder unendlicher Widerstand auf eine Unterbrechung oder einen schlechten Kontakt.
Messaufbau: Die Prüfung erfolgt typischerweise über zwei endständige Kontakte einer Leitung, wobei der Messbereich so gewählt wird, dass die relevanten Übergangszustände erfasst werden können. Die Anzeige oder der akustische Ton signalisieren den Kontinuitätsstatus, ohne Lastbedingungen zu prüfen.
Interpretation: Ein Durchgang bestätigt eine leitende Verbindung, sagt jedoch nichts über Lastfähigkeit, Wärmeverhalten oder Langzeitstabilität aus. Hohe Übergangswiderstände an Verbindungsstellen oder Korrosion können dennoch problematisch werden, insbesondere unter Lastbedingungen.
Praktische Grenzen: Die Messung liefert Kontinuitätsinformationen im Ruhezustand. Sie ersetzt nicht Isolations- oder Lastprüfungen, dient aber der zuverlässigen Feststellung von Kontinuität und Kontaktwiderständen in der Anlage.

Grundlagen der Durchgangsprüfung in der Praxis

Sicherheit und Risikominimierung

Sicherheit zuerst: Arbeiten Sie nur an spannungsfreien Anlagen; das reduziert das Risiko für Prüfer und verbessert die Messgenauigkeit.
Entladen von Bauteilen: Kondensatoren und speichernde Bauteile müssen vor der Messung vollständig entladen werden, um Restspannungen zu eliminieren.
Sicherung gegen Wiedereinschalten: Der Prüfer muss gegen eine unbeabsichtigte Wiedereinschaltung geschützt sein, sodass keine automatische Wiedereinschaltung erfolgt.
Arbeitsumgebung und Ausstattung: Parallel geschaltete Verbraucher sollten abgetrennt, Prüfspitzen intakt und das Messgerät frei von Beschädigungen sein; persönliche Schutzausrüstung entsprechend den Gegebenheiten tragen.
Messfehler vermeiden: Durch sorgfältige Vorbereitung der Kontaktflächen, sauber vorbereitete Kontakte und die Vermeidung von Restspannungen erhöhen sich Präzision und Zuverlässigkeit der Messung.

Normen und rechtlicher Rahmen

Normenbasis: Normen definieren den Rahmen für Erstprüfung, Inbetriebnahme und Wiederholungsprüfungen von elektrischen Anlagen und legen fest, wer prüfungsberechtigt ist und welche Dokumentation erforderlich ist.
Befähigte Person: Eine befähigte Person ist Voraussetzung für Prüfungen. Sie besitzt die notwendige Qualifikation und Erfahrung, Risiken zu erkennen, den Messaufbau korrekt zu gestalten und Prüfprotokolle fachgerecht zu erstellen.
Prüfbereiche und Grenzwerte: Normen legen fest, welche Messungen in welchen Phasen erfolgen müssen (Erstprüfung, Inbetriebnahme, wiederkehrende Prüfungen) und welche Grenzwerte bei Kontinuität, Schutzleitern und Körperverbindungen gelten.
Dokumentationspflicht: Prüfungen sind zu protokollieren; die Nachweise müssen nachvollziehbar sein, damit spätere Prüfungen verglichen und Auditprozessen standhalten können.
Bezug zu weiteren Regelwerken: Die Normenlandschaft verknüpft sich mit anderen Vorschriften und Regeln, die Aspekte wie Not-Aus, Isolationsüberwachung, Schutz gegen elektrischen Schlag oder Frequenzumrichter-Verhalten betreffen. Die Abfolge von Erstprüfung, Inbetriebnahme und wiederkehrenden Prüfungen folgt einem systematischen Rahmenwerk.

Die Durchgangsprüfung als Teil der Präventivdiagnose

Rolle im Sicherheitskontext: Die Durchgangsprüfung ist ein Baustein der Präventivdiagnose und dient der frühzeitigen Feststellung von Kontinuitätsfehlern und schlechten Kontakten, bevor es zu Störungen kommt.
Kein Ersatz für andere Prüfungen: Sie ersetzt keine Isolationsmessungen oder Lastprüfungen. Isolationsprüfungen prüfen das Verhalten der Isolation unter Spannung; Lastprüfungen prüfen das Verhalten unter realer Belastung. Beide ergänzen die Kontinuitätsprüfung und verbessern die Gesamtsicherheit.
Nutzen der Ergebnisse: Systematische Durchgangsmessungen ermöglichen das Erkennen von Kabelbrüchen, losen Kontakten oder korrodierten Verbindungen, wodurch Instandhaltungsmaßnahmen frühzeitig geplant werden können.

Planung, Dokumentation und Nachvollziehbarkeit

Vorausplanung: Vor der Prüfung sollten Prüffelder, relevante Leiter, Erdungen und Schutzleitungsverbindungen identifiziert und der Prüfplan festgelegt werden. Dazu gehören die Zuordnung der Messpunkte, die Berücksichtigung von Erdungskonzepten und Schutzmaßnahmen.
Dokumentation: Ergebnisse, Messwerte, Umgebungsbedingungen, verwendete Messgeräte und Kalibrierungsstatus müssen im Prüfprotokoll festgehalten werden. Eine klare Dokumentation ermöglicht Vergleichsprüfungen bei späteren Kontrollen und dient der Verantwortungsnachweisführung.
Nachvollziehbarkeit: Alle Abweichungen, Besonderheiten oder Änderungen im Aufbau sollten festgehalten und ggf. mit weiteren Messungen validiert werden. Bei Änderungen ist eine erneute Durchgangsprüfung oft vorgesehen.
Systematische Vorgehensweise: Bei komplexen Anlagen empfiehlt sich ein strukturierter Prüfplan mit abgegrenzten Abschnitten, um eine vollständige Kontinuitätsprüfung sicherzustellen und Überschneidungen oder Lücken zu vermeiden.

Kritische Anwendungsfälle und Besonderheiten

Komplexe Anlagen: In Systemen mit vielen Verteilern, langen Kabeltrassen oder eng vernetzten Automatisierungskomponenten sind strukturierte Checks besonders wichtig, da sich Fehler entlang der Trassen verteilen können.
Veränderungen und Erweiterungen: Erweiterungen, Umverdrahtungen oder der Ersatz von Leitungen erfordern oft neue Durchgangsprüfungen, um Kontinuitäts- und Kontaktprobleme frühzeitig zu erkennen.
Lastische Belastung beachten: Ein Durchgangssignal unter Ruhebedingungen bedeutet nicht zwangsläufig, dass die Verbindung unter Last stabil bleibt. Es sollten in entsprechenden Fällen ergänzende Messungen erfolgen.
Interpretation im Kontext: Messwerte sind kontextabhängig zu interpretieren. Ein niedriger Widerstand allein genügt nicht, um den Zustand einer Verbindung als sicher zu bewerten; der Verlauf, die Umgebung sowie konstruktive Details müssen mitberücksichtigt werden.

Hinweis: Diese Prinzipien stärken die Sicherheit, Effizienz und Nachvollziehbarkeit bei der Nutzung der Durchgangsprüfung als Teil einer ganzheitlichen Instandhaltungs- und Prüfstrategie.

Messgeräte, Typen und Praxis der Durchgangsprüfung

Die Durchgangsprüfung dient dem Nachweis, ob zwischen zwei Punkten einer elektrischen Leitung ein geschlossener Stromkreis besteht. Typischerweise erfolgt sie mit niedriger Spannung, um festzustellen, ob ein leitender Pfad durch die Verbindung ungehindert fließen kann. In der Praxis kommen dafür verschiedene Messgeräte zum Einsatz – von einfachen Kontinuitätsprüfern bis zu komplexeren Multimetern. Die Wahl hängt vom Anwendungsfall, von der Prüfhäufigkeit und davon ab, wie viel Informationsgehalt man über den zu prüfenden Leitungsweg benötigt. Im Folgenden werden die wichtigsten Gerätetypen vorgestellt, ihre Vorteile beschrieben und praktische Beobachtungen aus dem Arbeitsalltag zusammengefasst.

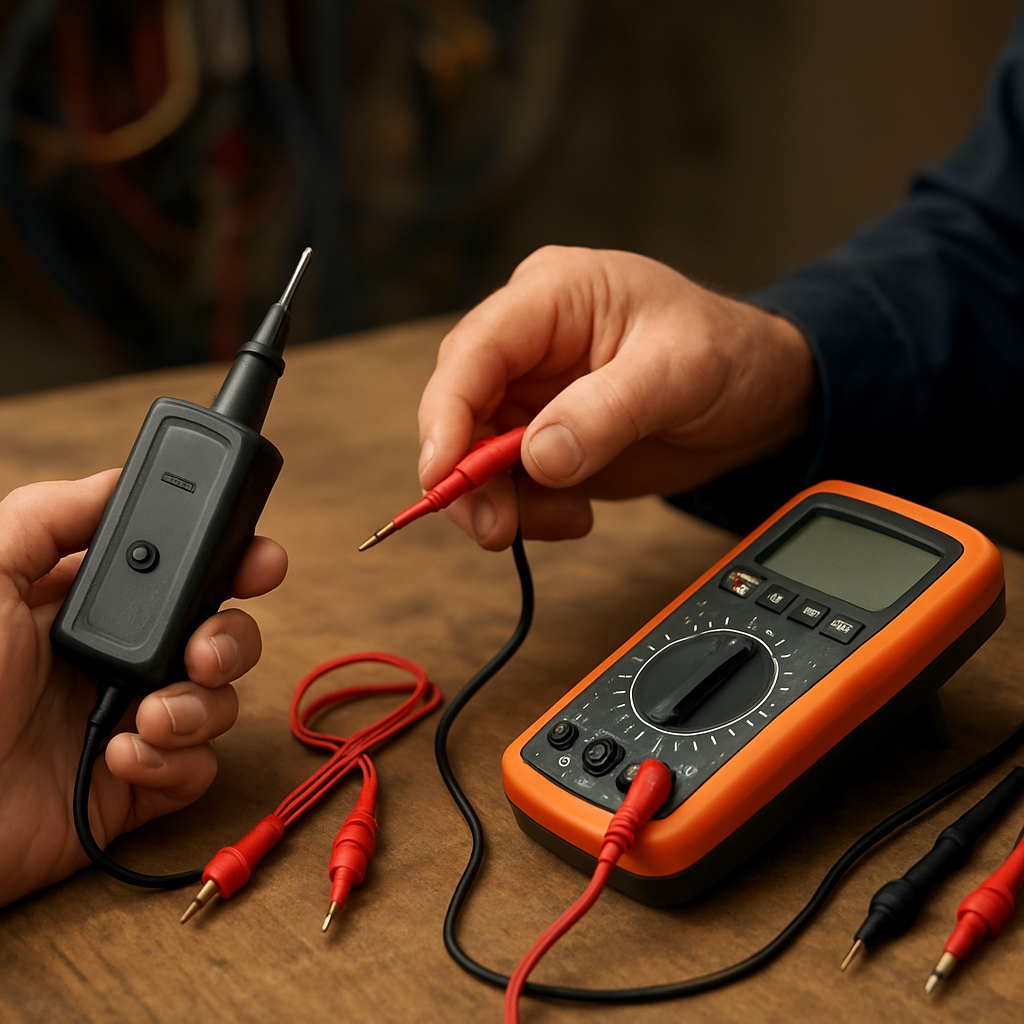

Vielfältige Messgeräte für Durchgangsprüfung im Einsatz

Einfache Durchgangsprüfer

Aufbau und Funktionsweise: Ein einfacher Durchgangsprüfer verfügt in der Regel über zwei Prüfspitzen und liefert über einen akustischen Signalgeber (Piezo-Summer) oder eine Leuchtdiode eine sofortige Rückmeldung, ob ein leitender Pfad besteht. Sie geben nur eine Ja/Nein-Information zum Durchgang und zeigen keinen Widerstandswert an.
Typische Einsatzfelder: Schnelle Kontinuitätsprüfungen in der Elektroinstallation, z. B. beim Prüfen von Verbindungen in Schalter- und Steckdosenverkabelungen oder beim Lokalisieren von offensichtlichen Kabelbrüchen.
Vorteile: Sehr kostengünstig, robust und unkompliziert in der Handhabung; direktes akustisches oder visuelles Signal erleichtert Arbeiten in lauten oder engen Umgebungen.
Grenzen: Keine Angabe des Widerstandswerts; weniger geeignet, wenn eine gezielte Fehlersuche jenseits eines groben Durchgangs erforderlich ist.

Durchgangsprüfer mit Display

Funktionsumfang: Diese Geräte zeigen zusätzlich zum Signal den gemessenen Widerstandswert an. Die Anzeige ermöglicht eine differenzierte Beurteilung der Leitfähigkeit und erleichtert die Fehleranalyse, insbesondere in komplexeren Systemen.
Typische Einsatzszenarien: Prüfungen von Leitungsverläufen mit mehreren Verbindungsstellen, Inspektionen von Bögen oder Lötstellen, bei denen kleine Übergangswiderstände eine Rolle spielen.
Vorteile: Direkte Widerstandsausgabe erlaubt bessere Diagnose, frühere Erkennung von beginnender Korrosion oder losen Kontakten, reduziertes Risiko von Blindmessungen.
Grenzen: Teurer als einfache Prüfer; erfordern in der Regel gründlichere Bedienung und ggf. eine Sicherstellung geeigneter Messbedingungen (z. B. spannungsfrei).

Spannungsprüfer mit Durchgangsfunktion (Kombigeräte)

Aufbau und Nutzen: Kombigeräte bündeln Spannungsprüfung und Durchgangsmessung in einem Werkzeug. Sie eignen sich besonders dort, wo umfangreiche Installationen in kurzer Zeit abgearbeitet werden müssen.
Vorteile: Praxisgerecht, spart Platz im Koffer, reduziert den Werkzeugwechsel und erhöht die Effizienz bei umfassenden Kontrollen.
Grenzen: Oberflächliche Durchgangsanalyse möglich; die Tiefe der Messung hängt von der Qualität des jeweiligen Modells ab.

Professionelle Modelle

Merkmale: Robuste Gehäuse mit Schutzklasse, typischerweise IP54 oder höher, mehrere Messbereiche, Berührungserkennung, Beleuchtung der Prüfspitzen, oft zusätzliche Sicherheitsmerkmale wie Überspannungsschutz oder Verpolungsschutz.
Anwendungsfelder: Dauereinsatz in Montage- und Wartungstätigkeiten, im Industrie- und Betriebsschutz, häufig Teil von professionellen Messgerätesets.
Vorteile: Hohe Zuverlässigkeit, lange Betriebsdauer, gute Bedienführung auch unter anspruchsvollen Bedingungen; robuste Prüfspitzen und Schutzmechanismen erhöhen die Sicherheit.
Grenzen: Höhere Anschaffungskosten; sinnvoll vor allem dort, wo regelmäßige Prüfungen und harte Arbeitsumgebungen erwartet werden.

Multimeter mit Durchgangsprüfung

Rolle im Praxisalltag: Digitale Multimeter liefern oft neben dem Durchgang weitere Messgrößen wie Spannungen, Ströme oder Widerstände. In vielen Fällen ersetzen gute Multimeter spezialisierte Durchgangsprüfer, besonders wenn zusätzlich eine umfassende elektrische Charakterisierung gefordert ist.
Wichtige Punkte: Die Genauigkeit der Durchgangsmessung hängt stark von der Kalibrierung des Messgeräts ab. Wer regelmäßig Messwerte dokumentieren oder mit Last- und Fehleranalysen arbeiten muss, profitiert von der breiten Funktionspalette moderner Multimeter.
Praktische Konsequenz: Im professionellen Umfeld gilt meist die Regel, dass ein hochwertiges Multimeter als zentrale Messlösung dient, während spezialisierte Durchgangsprüfer ergänzend eingesetzt werden, wenn ausschließlich Kontinuität geprüft wird oder hohe Durchsatzraten erforderlich sind.

Praxisliche Beobachtungen für Bodenständigkeit und Handhabung

Prüfspitzen und Messspitzen: Die Qualität der Kontaktspitzen beeinflusst maßgeblich Messgenauigkeit und Bequemlichkeit. Spitzen mit scharfer, feiner Geometrie ermöglichen enge Kontakte, während abgenutzte oder beschädigte Spitzen zu fehlerhaften Messwerten führen können.
Prüfschnüre: Eine ausreichende Länge der Prüfschnüre erleichtert das Arbeiten in engen oder schwer zugänglichen Bereichen. Empfohlen ist eine Länge von mindestens 1 Meter, um Flexibilität und Sicherheit zu wahren.
Enge Kontaktpunkte erreichen: In komplexen Installationen müssen Messvorgänge oft an schwer zugänglichen Verbindungsstellen erfolgen. Schlanke, reinigungsfreundliche oder individuell geformte Spitzen erleichtern den Zugang und verbessern die Genauigkeit.
Sicherheit und Spannung: Messungen sollten immer spannungsfrei erfolgen, oder nur dann, wenn die einschlägigen Sicherheitsregeln beachtet werden. Die Messpraxis erfordert eine klare Trennung von spannungsführenden und spannungsfreien Abschnitten sowie eine sichere Dokumentation der Prüfwerte.
Kalibrierung und Wartung: Die Zuverlässigkeit der Messergebnisse hängt von regelmäßiger Kalibrierung und Wartung ab. Insbesondere bei Multimetern ist eine regelmäßige Kalibrierung entscheidend, um Messwerte über längere Zeit vergleichbar zu halten.

Empfehlungen für die Praxiswahl

Gelegenheits-Heimwerker: Ein einfaches Modell ohne Display reicht oft aus, wenn primär Kontinuität geprüft wird und Kosten eine zentrale Rolle spielen.
Ambitionierte Heimwerker/regelmäßige Prüfer: Ein Display-Modell mit Widerstandsanzeige kombiniert mit robuster Bauweise und geeigneten Prüfspitzen bietet eine gute Balance aus Kosten und Aussagekraft.
Berufliche Anwendung mit umfangreichen Installationen: Kombigeräte oder professionelle Modelle mit robustem Gehäuse, IP-Schutz, Berührungserkennung, Beleuchtung und mehreren Messbereichen sind sinnvoll; zusätzlich empfiehlt sich ein hochwertiges Multimeter als zentrale Messplattform.
Kalibrierung und Dokumentation: In regulierten Umgebungen oder bei regelmäßigen Wartungen ist die Kalibrierung unverzichtbar; dokumentierte Messwerte erhöhen die Transparenz und Nachvollziehbarkeit.

Fazit: Die Durchgangsprüfung ist ein unverzichtbarer Baustein der Fehlersuche in der elektrischen Praxis. Von der einfachen akustischen Kontinuitätsprüfung bis zur vielschichtigen Messung mit Display, Kombigerät oder professionellem Multimeter – die richtige Wahl hängt davon ab, wie viel Informationen man benötigt, wie oft geprüft wird und welche Sicherheitsanforderungen gelten. Eine durchdachte Praxis berücksichtigt neben der Geräteauswahl auch die Qualität der Prüfspitzen, die Länge der Prüfschnüre und das Erreichen enger Kontaktpunkte – Faktoren, die maßgeblich über Genauigkeit, Effizienz und Sicherheit entscheiden.

Durchführung, Fehlerquellen und Interpretation der Messergebnisse

Der sinnvolle Einsatz der Durchgangsprüfung erfordert eine klare Abfolge von Vorbereitung, Messablauf, Bewertung der Messergebnisse und anschließender Dokumentation. Die nachfolgenden Unterpunkte fassen praxisnah zusammen, wie sich Durchgangsprüfungen zuverlässig, sicher und nachvollziehbar durchführen lassen.

Vor Beginn

Spannungsfreiheit sicherstellen: Die Anlage muss vollständig spannungsfrei geschaltet und gegen Wiedereinschalten gesichert sein. Erst danach darf mit der Prüfung begonnen werden.
Nullpunkt- bzw. Funktionsprüfung durchführen: Vor der eigentlichen Messung sollte geprüft werden, ob das Messgerät sauber funktioniert und der Nullpunkt stimmt.
Verbraucher abklemmen: Alle parallel geschalteten Verbraucher oder Bauteile müssen isoliert oder vom Messpfad getrennt werden, um Messverfälschungen zu vermeiden.
Kondensatoren entladen: Energiespeichernde Bauteile wie Kondensatoren sollten vollständig entladen sein, damit kein Restladezustand die Messergebnisse beeinflusst.
Sicherheitsaspekte beachten: Zusätzliche Sicherheitsmaßnahmen zur Verhinderung unbeabsichtigter Wiedereinschaltungen oder Berührungsschutz sollten berücksichtigt werden.

Messablauf

Endpunkt-gegen-Endpunkt-Prüfung: Eine Prüfspitze wird an einen Endpunkt der Leitung gehalten, die andere Prüfspitze an das Gegenende geführt. Dadurch lässt sich der Verlauf zwischen beiden Punkten beurteilen.
Signale bei intakten Verbindungen: Bei gut verbundenen Leitungen kommt typischerweise ein akustisches Signal oder ein sehr niedriger Widerstandswert; beides gilt als Hinweis auf eine durchgehende Verbindung.
Arbeits- bzw. Lastzustand beachten: Die Messung erfolgt unbelastet. Unter Last können sich der Widerstand oder Kontaktzustände verändern; daher sind ggf. ergänzende Messungen nötig.
Messpunkt-Qualität sicherstellen: Kontaktpunkte müssen sauber, fest und frei von Oxiden sein, damit kein zusätzlicher Kontaktwiderstand entsteht.

Werte interpretieren

Werte unter einem Ohm: Deuten in der Regel auf eine gute, leitende Verbindung hin; der Widerstand ist üblicherweise sehr klein.
Werte zwischen eins und zehn Ohm: Können auf Übergangswiderstände an Verbindungsstellen oder beginnende Korrosion hindeuten; in der Praxis lohnt sich eine genauere Sicht auf die jeweiligen Kontaktpunkte.
Open/OL (Unendlich): Signalisieren eine Unterbrechung oder einen Bruch im Leitungsweg; hier sind nachprüfende Messungen, ggf. Reparatur oder Austausch nötig.
Kleine Abweichungen kontextabhängig: Gerade bei längeren Leitungen oder größeren Querschnitten können geringe Unterschiede normal sein; der Kontext (Länge, Material, Verbindungsstellen) entscheidet über die Bewertung.
Widerstand als Indikator, nicht als Alleinbeweis: Ein niederohmiger Durchgang beweist eine leitende Verbindung unter den gemessenen Bedingungen, aber nicht notwendigerweise eine sichere oder belastungsfähige Verbindung unter Last.

Häufige Fehlerquellen

Messung in der Schaltung statt isoliert durchführen: Parallele Pfade oder Restströme verfälschen das Messergebnis.
Indefinierte Kontaktpunkte: Oxide, Feuchtigkeit oder loses Anlegen der Messspitzen erhöhen den gemessenen Widerstand und liefern falsche Schlüsse.
Parallelschaltungen verfälschen den Wert: Mehrere Verbindungen parallel zueinander reduzieren den gemessenen Widerstand, was zu einer Fehleinschätzung der Verbindung führt.
Kondensatoren und andere Bauteile nicht entladen: Restspannung beeinflusst die Messung, insbesondere bei Widerstandsmessungen.
Messspitzen- und Leitungskontaktprobleme: Abgenutzte oder beschädigte Spitzen sowie beschädigte Messleitungen erzeugen systematische Abweichungen.

Lastabhängigkeit und Belastungstests

Begrenzte Aussagekraft unbelastet: Ein Durchgang im unbelasteten Zustand garantiert nicht, dass die Verbindung unter Last funktionsfähig bleibt. Es können Haarrisse, Lötstellen oder lose Kontakte erst unter Last auffällig werden.
Notwendige Ergänzungen: Lasttests oder spezialisierte Messungen können nötig sein, um die Verlässlichkeit einer Verbindung im Betrieb zu bestätigen. Dazu zählen gegebenenfalls Impedanzmessungen, Widerstandsmessungen unter Last oder funktionale Belastungstests in sicherer Umgebung.

Dokumentation und Nachverfolgung

Jeder Messwert zeitnah protokollieren: Eine lückenlose Dokumentation erleichtert spätere Vergleiche und sichert Transparenz der Zustandsbewertung.
Referenzmessungen bei komplexen Anlagen: In komplexen Systemen empfiehlt sich eine Referenzmessung als Ausgangsbasis. Der Verlauf der Messwerte über die Zeit ermöglicht Trendanalysen und zeitnahe Wartungsentscheidungen.
Bedingungen festhalten: Temperatur, Feuchte, Kabellänge, Leitungsquerschnitt, Verlegungsart und der Lastzustand sollten in der Protokollierung vermerkt werden, um Messungen reproduzierbar und vergleichbar zu machen.
Dokumentation als Sorgfaltspflicht: Die Ergebnisse dienen der Bestätigung des ordnungsgemäßen Zustands und unterstützen die sichere Betriebsführung der Anlage.

Praktische Hinweise zur Auswertung

Kontext beachten: Messergebnisse gewinnen erst im Zusammenhang mit Aufbau, Zustand der Leitungen und Betriebsbedingungen Bedeutung.
Mehrere Messungen je Leitung: Bei mehradrigen Leitungen oder komplizierten Verbindungen mehrere Endpunkte prüfen, um lokale Effekte zu identifizieren.
Wiederholung bei Abweichungen: Abweichende Werte sollten systematisch wiederholt, ggf. mit isolierten Bauteilen erneut gemessen und dokumentiert werden.
Sicherheitsorientierte Bewertung: Sicherheit hat Vorrang; bei Unklarheiten oder Verdacht auf defekte Kontakte ist eine fachkundige Nachprüfung angezeigt.

Diese strukturierte Vorgehensweise sorgt dafür, dass Durchgangsprüfungen zuverlässige Hinweise liefern, Fehlinterpretationen minimiert werden und der Betrieb der Anlage sicherer gestaltet wird.

Praxisbereiche, Beispiele und Dokumentation der Ergebnisse

Die Durchgangsprüfung ist ein vielseitiges Diagnosewerkzeug, das in unterschiedlichen Praxisfeldern sinnvoll eingesetzt wird. Sie ermöglicht eine gezielte Identifikation von Kabelbrüchen, losen Verbindungen oder Kontaktproblemen, bevor daraus größere Störungen entstehen. Gleichzeitig legt sie den Grundstein für transparente, nachvollziehbare Prüf- und Instandhaltungsprozesse. Nachfolgend werden zentrale Praxisbereiche mit typischen Aufgaben, konkreten Beispielen und Hinweisen zur Dokumentation der Ergebnisse skizziert.

Elektrische Installation und Hauselektrik

Kontinuität von Verbindungen in Verteilern prüfen: Verbindungen zwischen Haupt- und Abzweigklemmen sowie zwischen Leitungsteilen sollten niederohmig durchgängig sein; sporadische Kontakte verursachen Wärmeentwicklung, Funktionsstörungen oder Brandrisiken.
Steckdosenverkabelung und Lampenfassungen prüfen: Adernübergänge, Kontaktstellen und Fassungen auf Durchgang prüfen, um lose Verbindungen oder falsche Verdrahtungen frühzeitig zu erkennen.
Adernamen in Mehrfachleitungen klären: Klare Kennzeichnungen erleichtern die Nachvollziehbarkeit von Durchgängigkeiten in komplexen Kabelbäumen und verhindern Verwechslungen bei Wartung oder Erweiterung.
Praxisbeispiel: In einem Verteilerkasten wird der Durchgang zwischen Zuleitung und Abzweigungen überprüft; bei Abweichungen werden Steckverbindungen nachgezogen oder unlackierte Kontakte gereinigt.
Dokumentation: Prüfergebnisse je Leitungspfad protokollieren, inklusive Ort, gemessener Widerstand und Datum; klare Zuordnung zu Schaltplänen erleichtert spätere Nachprüfungen.

Diese Ergebnisse schaffen Transparenz und bilden die Basis für wiederkehrende Prüfprozesse in Verteilungen.

Reparatur von Haushaltsgeräten und Elektronik

Netzkabel, interne Verdrahtungen, Heizelemente, Schalter und Thermostate prüfen: Durchgangsuntersuchungen helfen, defekte Leitungen, lose Kontakte oder korrodierte Anschlüsse zu lokalisieren.
Sicheres Vorgehen ist Pflicht: Arbeiten spannungsfrei durchführen, Bauteile entladen und Schutzmaßnahmen beachten; bei elektrischen Geräten gelten besondere Sicherheitsregeln.
Typische Prüfszenarien: Kabelunterbrechungen im Netzteil, beschädigte Wicklungen in Thermosystemen oder defekte Schalterkontakte erkennen und gezielt ersetzen.
Praxisbeispiel: Bei einer Waschmaschine werden Steuerplatine und Hauptleitungen auf Durchgang geprüft; Defekte werden isoliert ausgebaut und durch neue Komponenten ersetzt.
Dokumentation: Fehlerbild, Messwerte, durchgeführte Reparaturen und Kalibrierungen in einem Protokoll festhalten; Nachweise sichern die Funktionsfähigkeit nach der Instandsetzung.

Sichere, nachvollziehbare Dokumentation erleichtert spätere Reparaturen und Wartungen.

KFZ-Elektrik und Fahrzeugtechnik

Masseanschlüsse und Erdungsverbindungen prüfen: Schlechte Massepunkte erhöhen Widerstände und verursachen undefiniertes Verhalten von Beleuchtung, Sensorik oder Antriebssystemen.
Beleuchtungsanlage testen: Durchgang von Leitungen zu Scheinwerfern, Rücklichtern und Blinkleuchten klären; loses Kabel oder Korrosion sichtbar machen.
Zündkabel und Zusatzinstallationen prüfen: Zündleitungen und Verbindungen müssen störungsfrei durchgängig sein; Zusatzinstallationen (z. B. Sensoren) benötigen klare Durchgänge.
Praxisbeispiel: Startprobleme werden mit Durchgangsmessungen von Batteriekabeln, Massepunkten und Zündkabeln geprüft; bei Bedarf werden lose Kontakte festgezogen.
Dokumentation: Prüfergebnisse, Bericht über Startprobleme, Kalibrierbelege und ggf. Dokumentation von Zusatzinstallationen archivieren.

Durchgängige Messergebnisse unterstützen Diagnose und laufende Fahrzeugwartung.

Netzwerk- und Kommunikationstechnik

Durchgängigkeit einzelner Adern in Netzwerkkabeln testen: Leiterfolgen in Ethernet-Kabeln sollten ununterbrochen sein; beschädigte Adern verursachen Datenverluste.
Patchkabel auf Beschädigungen prüfen: Enden, Stecker und Ummantelung sind auf Durchgang und mechanische Integrität zu prüfen.
Kabelenden identifizieren und Klarheit schaffen: Klare Kennzeichnung erleichtert Fehlersuche in komplexen Installationen und spart Zeit bei Erweiterungen.
Praxisbeispiel: In einem Bürogebäude werden mehrere Netzwerkkabelstraßen auf Durchgängigkeit geprüft; beschädigte Adern werden markiert, ersetzt oder neu verlegt.
Dokumentation: Netzpläne mit Messwerten, Endpunktkennzeichnungen und Auditscript festhalten; Nachprüfungen sichern Netzstabilität.

Eine klare Dokumentation von Endpunkten und Messwerten sichert zukünftige Erweiterungen und Betriebssicherheit.

Modellbau und Hobby-Elektronik

Lötstellen, Leiterbahnen und Verbindungen testen: Durchgangsprüfungen helfen, kalte Lötstellen oder gebrochene Leiterbahnen früh zu erkennen.
Fehlersuche frühzeitig unterstützen: Bei RC-Modellen oder kleinen Elektronikprojekten können Durchgänge Defekte schnell sichtbar machen.
Praxisbeispiel: Auf einer selbstgebauten Platine werden alle Leiterbahnen auf Durchgang geprüft; problematische Stellen werden nachgelötet oder isoliert ersetzt.
Dokumentation: Bau- und Prüflog mit gemessenen Widerständen, Datum der Prüfung und eventuellen Reparaturen; verzeihliche Abweichungen dokumentieren.
Hinweis: In Hobbyprojekten dient die Dokumentation auch der Reproduzierbarkeit und erleichtert das Teilen der Ergebnisse mit Gleichgesinnten.

Dokumentation fördert Reproduzierbarkeit und Austausch mit der Community.

Dokumentation als Pflicht

Prüfergebnisse, Protokolle, Kalibrierbelege und Prüfpläne archivieren: Alle relevanten Messwerte, Gerätebezeichnungen, Datum, Ort und beteiligte Personen sollten nachvollziehbar dokumentiert werden.
Normen verlangen klare Nachweise: Dokumentation dient der Nachvollziehbarkeit, Prüfungshistorie und Verantwortungszuordnung; sie bildet die Basis für zukünftige Wartungs- oder Instandhaltungsmaßnahmen.
Praxisbeispiel: Am Ende jeder Prüfrunde wird ein konsolidiertes Prüfprotokoll erstellt, das Messwerte, Geräteeinstellungen und Kalibrierdaten umfasst.
Dokumentationstipp: Verwenden Sie eine einheitliche Vorlagenstruktur, vermerken Sie Abweichungen und legen Sie Kalibrierzertifikate bei; eine lückenlose Archivierung erleichtert Audits und Wartungspläne.
Nutzen: Die klare Archivierung erleichtert Rückverfolgbarkeit, Legal-Compliance und die wirtschaftliche Planung von Wartungsintervallen.

Diese Praxisbereiche zeigen, wie die Durchgangsprüfung vielseitig eingesetzt werden kann – von der Hausinstallation über Fahrzeugtechnik und Netzwerkinfrastruktur bis hin zu Modellbau und Hobby-Elektronik. In jedem Feld tragen strukturierte Dokumentation und nachvollziehbare Ergebnisse wesentlich dazu bei, Sicherheit, Zuverlässigkeit und Wartbarkeit elektrischer Systeme nachhaltig zu gewährleisten.

Pflege, Wartung, Kaufberatung und Zukunftstrends der Durchgangsprüfung

Pflege und Wartung

Pflege: Prüfspitzen sauber halten, Oxidation vermeiden, Kabelenden regelmäßig auf Beschädigungen prüfen; Batterien entfernen, wenn das Gerät längere Zeit nicht benutzt wird.

Prüfspitzen regelmäßig reinigen, Schmutz und Oxidation entfernen; bei Bedarf mit einem weichen Tuch abwischen, leichtes Kontaktspray sparsam verwenden.
Oxidation vermeiden durch trockene Lagerung und saubere Kontakte; Feuchtigkeit meiden, Trockenmittel im Koffer nutzen.
Kabelenden regelmäßig auf Beschädigungen prüfen: Isolierung, Litzen und Zugentlastung kontrollieren; beschädigte Teile ersetzen.
Batterien entfernen, wenn das Gerät längere Zeit nicht benutzt wird, um Auslaufen zu verhindern; ggf. Ersatzbatterien bereithalten.
Zubehörpflege: Spitzen, Schnüre und Kabel auf Brüche prüfen; Austauschspitzen rechtzeitig beschaffen.
Ordnungsgemäße Aufbewahrung: robustes Etui oder Werkzeugtasche verwenden; keine extremen Temperaturen oder Feuchtigkeit aussetzen.

Kalibrierung und Messgenauigkeit

Kalibrierung: Nur kalibrierte Mess- und Prüfgeräte verwenden; regelmäßige Prüfungen und ggf. professionelle Kalibrierung sichern höchste Zuverlässigkeit.

Regelmäßige Sichtprüfung des Messgeräts auf äußerliche Beschädigungen; Kalibrierzertifikate beachten.
Ablauf der Kalibrierung: nach Herstellerangaben oder normativen Vorgaben; ggf. professionelle Kalibrierdienste nutzen.
Kalibrierintervalle richten sich nach Nutzung, Umweltbedingungen und geforderter Messzuverlässigkeit; bei rauen Einsatzbedingungen häufiger prüfen.
Dokumentation der Kalibrierung: Zertifikate sicher aufbewahren und am Gerät kennzeichnen.
Zustand nach Reparaturen: bei Wartung oder Austausch relevanter Bauteile neue Kalibrierung durchführen.
Umgang mit Abweichungen: Messwerte mit Abweichung prüfen, ggf. Gerät ausschalten und prüfen lassen.

Kaufberatung

Kaufberatung: Gelegenheitsnutzer bevorzugen einfache Modelle mit akustischem Signal; fortgeschrittene Anwender setzen auf Geräte mit Display, Spannungsprüfung und robusten Gehäusen; Profi-Anwender wählen IP-geschützte Geräte mit mehreren Messfunktionen.

Gelegenheitsnutzer: einfache Durchgangsprüfer ohne Display, akustisches Signal ausreichend; kompakt, günstig, intuitiv bedienbar.
Fortgeschrittene Anwender: Geräte mit Display, zusätzlichen Funktionen wie Beleuchtung, Spannungsprüfung und mehreren Messbereichen; robuster Aufbau.
Profi-Anwender: IP-geschützte Gehäuse (mindestens IP54 oder höher), breite Messbereiche, integrierte Sicherheitsfunktionen, Berührungsschutz, oft mehrere Messfunktionen in einem Gerät.
Gebrauchsorientierte Kriterien: klare Signale (akustisch/visuell), hochwertige Prüfspitzen, austauschbare Spitzen, lange Prüfschnüre (mindestens 1 m), zuverlässige Batterielaufzeit.
Preisrahmen als Orientierung: Einsteiger-Modelle kosten günstig, Mittelklasse bietet mehr Funktionen, Profi-Modelle bewegen sich im höheren Segment; Gesamtkosten berücksichtigen auch Zubehör, Kalibrierung und Wartung.
Marken und Sets: gute Allrounder-Modelle finden sich oft in Sets mit Spitzzubehör, Kabeln und Taschen; professionelle Geräte sind oft Teil eines Prüfsatzes mit Serviceoptionen.

Datenintegration

Datenintegration: Moderne Messtechnik bietet Bluetooth, USB oder IR-Schnittstellen, Datenloggger-Funktionen und Apps zur Dokumentation, Analyse und Archivierung der Prüfergebnisse.

Bluetooth- oder USB-Schnittstellen ermöglichen automatische Übertragung von Prüfergebnissen in Apps oder PC-Software.
IR-Schnittstellen unterstützen kontaktlose Datenübertragung zu Computern oder mobilen Endgeräten.
Datenlogger-Funktionen speichern Verlaufsmessungen zeitlich geordnet für Diagnosen und Nachweise.
Apps ermöglichen Dokumentation, Analyse, Berichte und Archivierung der Prüfergebnisse für einfache Nachverfolgung.
Cloudbasierte Protokolle unterstützen zentrale Dokumentation und Teamzugriffe; Datenschutz- und Berechtigungsfunktionen sind wichtig.
Offene Standards und API-Schnittstellen erleichtern die Integration in vorhandene Dokumentationsprozesse.

Sicherheitsaspekte

Sicherheitsaspekte: CAT-Klassen, Überlast- und Verpolungsschutz, sowie Bedienung durch befähigte Personen sind ausschlaggebend für den Einsatz in professionellen Umgebungen.

CAT-Klassenkennzeichnung beachten: Geräte für professionelle Arbeiten entsprechend der Messumgebung auswählen.
Überlastschutz und Verpolungsschutz minimieren Fehlbedienungen und Schäden am Messgerät.
Bedienung durch befähigte Personen sicherstellen; Mitarbeitende entsprechend schulen und verantwortliche Personen festlegen.
Schutzfunktionen gegen unbeabsichtigtes Einschalten und sichere Bedienung in lauten oder staubigen Umgebungen berücksichtigen.
Wartung und Kalibrierung regelmäßig durchführen, um Zuverlässigkeit in sicherheitskritischen Anwendungen zu gewährleisten.

Zukunftstrends

Zukunftstrends: Vernetzte Messgeräte, cloudbasierte Protokolle, fernauslesbare Messdaten und smarter Datenschutz erhöhen Sicherheit, Transparenz und Effizienz in Prüfprozessen.

Vernetzte Messgeräte ermöglichen nahtlose Integration in digitale Prüfprozesse und Remote-Support.
Cloudbasierte Protokolle erleichtern Archivierung, Nachverfolgung und Audit-Trails bei Prüfungen.
Fernauslesbare Messdaten ermöglichen Diagnosen aus der Ferne, reduzieren Ausfallzeiten und verbessern Reaktionszeiten.
Smarte Datenschutzkonzepte schützen sensible Messdaten, legen Zugriffsrechte fest und unterstützen Compliance-Anforderungen.
Fortschritte in Sensorik, Geräteschnittstellen und Benutzeroberflächen verbessern Bedienkomfort und Messgenauigkeit.
Offene Ökosysteme und API-Unterstützung erleichtern die Anpassung an individuelle Arbeitsabläufe und Dokumentationsprozesse.

Fazit

Die Durchgangsprüfung ist mehr als eine einfache Ja/Nein-Entscheidung: Sie liefert frühzeitige Hinweise auf Kontinuitätsfehler, Kontaktprobleme und beginnende Korrosion, die unter Last zu Ausfällen führen könnten. In der Tiefe betrachtet, steckt der größte Nutzen nicht im Einzelwert, sondern in der Kontextualisierung – Umweltbedingungen, Verlegungen, Verbindungen und der Lastzustand müssen mitberücksichtigt werden. Nur so wird aus einem Messwert eine verlässliche Entscheidungsgrundlage für Instandhaltungsmaßnahmen.

Damit dieser Mehrwert greifbar bleibt, braucht es eine strukturierte Vorgehensweise: sichere Arbeitsweise, gezielte Messpunkte, geeignete Messgeräte und eine lückenlose Dokumentation, die Referenzwerte, Kalibrierstatus und Umgebungsbedingungen festhält. Normen, Befähigung der Prüfer und nachvollziehbare Protokolle bilden das Rückgrat einer verantwortungsvollen Instandhaltung. Die Durchgangsprüfung ergänzt Isolations- und Lastmessungen und dient als Frühwarnsystem gegen stillschweigende Fehlerquellen. Wer Kontinuität zuverlässig sicherstellen will, setzt daher auf Prävention, Transparenz und kontinuierliche Optimierung – denn Sicherheit, Verfügbarkeit und Wirtschaftlichkeit einer Anlage hängen entscheidend davon ab.
