Entlötverfahren und Bauteil-Wiederverwendung

Bauteile wiederzuverwenden nach dem Entlöten ist mehr als ein Reparaturthema; es ist eine Kunst, die auf präzise Wärmeführung, saubere Flussmitteltechnik und sichere Rework-Workflows angewiesen ist. Auf einer staubigen Werkbank wirken wiederverwendete Bauteile im Vergleich zu neuen oft wie Wunder, bis man erkennt, wie leicht sie durch falsches Vorgehen beschädigt werden. Dieses Heft skizziert eine tiefgehende Anleitung zu Methoden, Materialien und Sicherheitsmaßnahmen, die entscheiden, ob ein Bauteil eine zweite Lebensphase erlebt oder für immer landet. Von der Wahl des passenden Entlötverfahrens bis zur Reinigung der Rückstände zeigt der Text Wege auf, wie man nach dem Abtrennen von Lötverbindungen Bauteile prüft, verifiziert und sicher erneut einsetzt. Leserinnen und Leser erhalten eine praxisnahe Orientierung, wie Vorwärmtechniken, Flussmittelarten, Bleihaltigkeit vs. Bleifrei sowie Rework-Workflows miteinander verknüpft werden können, um Delamination, Brückenbildung oder Bauteilschäden zu vermeiden – und so Ressourcen, Kosten und Umweltbelastung nachhaltig zu reduzieren.

Entlötverfahren im Fokus: Von Lötkolben bis Heißluft-Rework – wann welches Verfahren sinnvoll ist

Beim Wiederverwenden von Bauteilen nach dem Entlöten geht es darum, das Zinn sicher, schonend und möglichst platinen- und bauteilschonend zu entfernen, ohne Leiterplatte oder Bauteile zu beschädigen. Dabei stehen mehrere Grundtypen von Entlötverfahren zur Wahl – je nach Bauteiltyp, Geometrie und Wärmeempfindlichkeit der Baugruppe. Im Folgenden werden Typen, Vor- und Nachteile, Wahlkriterien, Durchführungstipps und typische Anwendungen gegliedert.

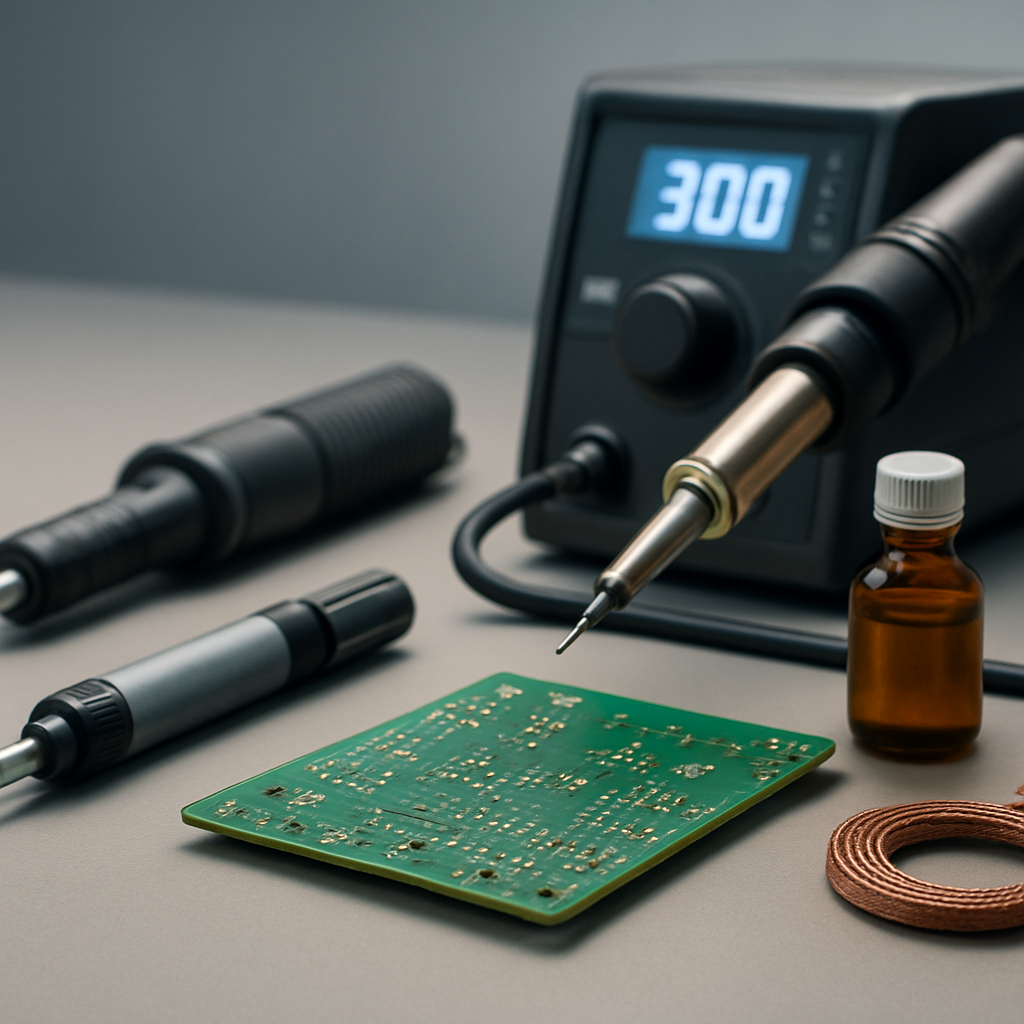

Verschiedene Entlötverfahren in der Praxis.

Grundtypen der Entlötverfahren

Lötkolben/Feinspitze

Feinspitze ermöglicht punktgenaue Erhitzung einzelner Lötstellen. Ideal bei einfachen Durchsteckbauteilen oder wenn nur wenige Pins entfernt werden müssen.
Arbeiten mit dem Lötkolben erfordern ruhige Hand, regelmäßige Spitzenpflege und ausreichende Kühlung der Lötstelle, da Überhitzung Leitungen oder Bauteile beschädigen kann.

Entlötlitze

Geflecht aus Kupfer, beschichtet mit Flussmittel. Auf die Lötstelle aufgelegt, erhitzt das Zinn, wird absorbiert und führt so zu einer sauberen Entlötung von flachen Pads.
Vorteile: kostengünstig, gut kontrollierbar bei kleinen Lötflächen; Nachteile: nicht wiederverwendbar, weniger wirksam bei durchkontaktieren Löchern, Rückstände sind zu beachten.

Entlötpumpe

Saugvorrichtung, meist als manuelle oder elektrische Pumpe. Zinn wird gelöst, dann über den Saugvorgang aufgenommen.
Vorteile: vielseitig, wirksam bei größeren Lötflächen; Nachteile: Zugang in engen Bereichen eingeschränkt, Wärme muss sorgfältig gesteuert werden.

Entlötstationen

Temperaturgesteuerte Systeme mit integrierter Heizung (und oft Absaugung) – ideal für größere oder komplexere Aufgaben.
Typen umfassen Durchsteck-Entlötstationen, Heißpinzettenstationen (SMD-Entlöten) und Heißluft-Rework-Stationen.
Heißluft-Rework-Stationen arbeiten typischerweise mit erhitzter Luft (bei Arbeitstemperaturen, die je nach Legierung und Bauteil zwischen etwa 250 °C und 450 °C liegen) und ermöglichen das gleichzeitige Verflüssigen von Lötstellen mehrerer Pins, was besonders bei feinen Rasterungen oder Bauteilen wie BGA sinnvoll ist.

Löttiegel

Lotbad, in dem Bauteile vorsichtig eingelegt werden, bis sich das Lot löst. Vor dem Entnehmen werden Bauteile aus dem Bad in eine geeignete Position gebracht.
Vorteile: schnelles Entlöten größerer Leads; Nachteile: hohes thermisches Potenzial, sorgfältige Reinigung erforderlich, oft nur in kontrollierten Abläufen sinnvoll.

Druckluft

Druckluft wird oft genutzt, um Lotblasen zu lösen – oft in Varianten mit oder ohne zusätzliche Wärmequellen.
Vorteile: schnelle Entfernung von Lot; Nachteile: Spritzergefahr, Staub- und Partikelflug, ggf. Schädigungen durch kalte oder heiße Luft.

Vor- und Nachteile der einzelnen Verfahren

Lötkolben
Vorteile: präzise, einfache Ausrüstung, Bauteile oft wiederverwendbar
Nachteile: erhöhtes Risiko von Platinenschäden bei Überhitzung, eingeschränkte Kontrolle bei mehrpoligen Bauteilen
Entlötlitze
Vorteile: kostengünstig, gut bei flachen Pads
Nachteile: nicht wiederverwendbar, schwierig bei durchkontaktierteren Löchern
Entlötpumpe
Vorteile: wirksam bei Klärung von Lötstellen, vielseitig
Nachteile: Zugang in engen Bereichen limitiert, Wärme muss gut gesteuert werden
Entlötstationen
Vorteile: integrierte Wärme-/Absaugung, hohe Effizienz, wiederholbar
Nachteile: Kosten, Schulungsbedarf
Löttiegel
Vorteile: schnelles Entfernen größerer Leads
Nachteile: thermische Belastung, Nachreinigen nötig
Druckluft
Vorteile: sehr schnelle Entfernung von Lot
Nachteile: Lötmetallspritzer, Schutzvorrichtungen nötig

Kernkriterien für die Wahl der Methode

Komponententyp und Verpackung (SMD vs. Through-Hole)
Anzahl Pins und Lötvolumen
Lötflächengeometrie (kleine/flache Pads vs. große Flächen)
Wärmeempfindlichkeit der Bauteile
Durchkontaktierungen (TH/THT) oder feine Rasterung (SMD/BGA)
Wiederverwendbarkeit der Bauteile
Verfügbarkeit von Vorwärm- oder Rework-Ausrüstung
Kostenrahmen und Schulungsbedarf

Durchführungsempfehlungen

Vorheizen: Vorwärmen der Bauteil- bzw. Platinenbereiche reduziert Delaminationen und erleichtert einen gleichmäßigen Wärmeeintrag.
Flussmittelauftrag: Geeignetes Flussmittel prägt Benetzung und Oxidentfernung; Stifte oder Gele können präzise aufgetragen werden.
Gleichmäßige Wärmeverteilung: Die Hitze verteilt sich über eine größere Fläche oder durch Heißluft, wodurch Hot Spots vermieden werden.
Restlot entfernen: Nach Verflüssigung Restlot entfernen, entweder durch Absaugung oder Litze; danach ggf. neues Lot bereitstellen.
Pins nachbearbeiten: Pins kontrolliert nachjustieren, um saubere Pads für das Ersatzbauteil zu erhalten.
Qualitätssicherung: Lötstellen visuell prüfen, ggf. Messungen durchführen, um Brücken oder kalte Lötstellen auszuschließen.

Typische Anwendungen

Große Masseflächen oder feine Rasterung erfordern Heißluft oder IR-Rework; dort lassen sich Bauteile präzise lösen, ohne umliegende Strukturen zu beschädigen.
Einfache Durchsteckbauteile oder Komponenten mit wenigen Pins lassen sich oft manuell mit Lötkolben oder Litze entlöten.
Mehrlagige oder dicht bestückte PCBs profitieren von temperaturgesteuerten Entlötstationen, um Delaminationen zu minimieren.
Wiederverwendbare Bauteile: Entlötpumpen, Heißluft-Nachbearbeitungssysteme oder Entlötlitze unterstützen eine schonende Wiederverwendung.
Einwegbauteile oder Bauteile mit geringem Wiederverwendungsgrad: Schnellere Manöver können akzeptabel sein, solange die Leiterplatte unbeschädigt bleibt.

Sicherheits- und Wartungsüberlegungen

Spitzer Spitze im richtigen Zustand halten: Verschleiß oder Abnutzung erhöhen Kaltschweißungen und beschädigen Bauteile.
Lüftung sicherstellen: Fluxrauch ist reizend, Flussmittelreste sollten ordnungsgemäß entsorgt werden.
Schutzvorkehrungen: Schutzausrüstung (Schutzbrille), Handschutz und Kantenschutz für warme Oberflächen beachten.
Sauberkeit der Arbeitsumgebung: Späne, Staub oder Tropfen sollten vermieden werden; Reinigung der Spitze regelmäßig und Verzinnen nach dem Gebrauch.
Vorbeugung von Schäden: Vermeide Überhitzung empfindlicher Bauteile (z. B. Elkos) und Delamination der Platine; setze Vorwärm- oder Lüftungstechnik gezielt ein.

Diese Empfehlungen helfen, das jeweils passende Entlötsystem gezielt auszuwählen, um Bauteile zuverlässig zu retten und Leiterplatten möglichst unbeschädigt wieder nutzbar zu machen.

Wärmeführung und Bauteiltypen: Wie Hardware-Wärmefluss Entlöten beeinflusst

Die Wärmeführung in der Entlötphase bestimmt maßgeblich, wie gut Bauteile gelöst werden, ohne Platinenstrukturen zu beschädigen. Unterschiedliche Bauteiltypen, Platinendesigns und Lötprozesse erzeugen verschiedene Wärmeflüsse. Die folgenden Unterabschnitte fassen die wichtigsten Zusammenhänge zusammen und geben Orientierung für praxisnahe Vorgehensweisen.

Bauteiltypen und ihr Einfluss auf den Wärmefluss

Multi-Pin-ICs und durchkontaktierte Löcher verursachen eine höhere Wärmebelastung, da Wärme in engen Geometrien und durch gebohrte Strukturen geleitet wird. Der Einsatz von Vakuum-Entlötstationen minimiert Beschädigungen an Pads und Lötösen.
Durchkontaktierte Bauteile erfordern kontrollierte, gleichmäßige Hitzezufuhr, um Ausfransen der Lötstellen oder das Ablösen der Leiterbahnen zu verhindern.

Doppelseitige Platinen und Delamination-Risiko

Doppelseitige Platinen wie TonUINO Classic erhöhen das Risiko von Durchkontaktierungen, da Wärme von beiden Seiten wirkt und Lötpunkte sich gegenseitig beeinflussen.
Sorgfältiges Vorwärmen ist entscheidend, um Temperaturgradienten zu reduzieren und Delamination zu verhindern.

Masseflächen, Groundplanes und Wärmeverteilung

Große Masseflächen und Groundplanes leiten Wärme schneller ab und erfordern eine gleichmäßige Hitzeverteilung.
Vorwärm-Strategien verhindern Delamination, indem sie die Platine sanft auf eine geeignete Temperatur bringen, bevor weitergehende Lötprozesse erfolgen.

Typische Praxis beim Entlöten großer Bauteile

In der Praxis werden in der Regel 2–3 Pins parallel gelöst, insbesondere bei QFP64 oder größeren SMD-Pins-Arrays; so lässt sich Wärme besser fokussieren und einzelne Pads werden nicht übermäßig belastet.
Bei Durchkontaktierungen wird oft mehrstufig entlöten, um die Hitze kontrolliert auf die Lötstelle zu verteilen und das Risiko von Hitzeschäden zu minimieren.

Vorwärm-Temperaturen und Lötparameter

Vorwärmtemperaturen variieren je nach Bauteil und Platinenaufbau; häufig liegt die Vorwärmtemperatur bei ca. 200 °C.
Bleihaltige Lote werden oft bei 220–240 °C verwendet, bleifreie Lote typischerweise bei 260–280 °C; diese Werte dienen der Reduktion thermischer Spannungen zwischen Lötstelle, Bauteil und Leiterbahn.
Es gilt, die Temperatur kontrolliert zu steigern und nicht abrupt zu erhöhen, um thermische Schocks zu vermeiden.

Vorbereitung der Platine: Schutz und Wärmeverteilung

Die Platine schützt man vor dem Entlöten, indem sensible Bereiche abgedeckt werden, beispielsweise mit Kaptonband oder Alufolie.
Wärme wird schichtweise verteilt, statt alles auf einen Punkt zu konzentrieren; so minimiert man lokale Überhitzung und Verformungen.
Empfindliche Bereiche werden gezielt geschützt, um Bauteilgehäuse, Kleber oder benachbarte Lötflächen nicht zu beeinträchtigen.

Abschließend lässt sich festhalten, dass Bauteiltypen, das Platinenlayout, die Wärmeverteilung und die richtige Vorwärm- bzw. Temperaturführung gemeinsam darüber entscheiden, ob entlötene Bauteile wiederverwendbar bleiben oder Schäden an der Platine entstehen. Für komplexe, massereiche oder doppelseitige Designs ist eine kontrollierte, mehrstufige Wärmeführung der Schlüssel, Delamination, Durchkontaktierungen und Verformungen zu vermeiden. Eine strukturierte Vorgehensweise mit passenden Hilfsmitteln – von Vakuum-Entlötstation bis zu geeigneten Abdeckmaterialien – erhöht die Wahrscheinlichkeit, Bauteile sicher zu entlöten und für eine spätere Wiederverwendung vorzubereiten.

Flussmittel, Lötzinn-Sorten und Vorbereitungen: Bleihaltig vs bleifrei, Kolophonium, Flux-Stifte und Gel-Typen

In der Nacharbeit von Lötverbindungen kommt es darauf an, Lötzinn, Flussmittel und Vorbereitungen so zu kombinieren, dass Benetzung, Oxidationsschutz und Wärmeverteilung zuverlässig funktionieren. Die Unterschiede zwischen bleihaltigem Lot und bleifreiem Lot sowie die Vielfalt der Flussmittel sind zentrale Einflussfaktoren. Nachfolgend finden sich Orientierungspunkte, wie diese Materialien sinnvoll aufeinander abgestimmt werden.

Lötzinn-Sorten: Bleihaltig vs. bleifrei

Bleihaltiges Lot (ca. 60/40 Sn/Pb): Historischer Industriestandard, niedrigerer Schmelzpunkt, gute Benetzung und einfache Handhabung. Es arbeitet bei moderateren Temperaturen und zeigt tendenziell weniger Sprödbruch. Für Eigenbedarf und gelegentliche Reparaturen ist bleihaltiges Lot oft leichter zu handhaben, da Wärme- und Flussmittelanforderungen geringer sind.
Bleifreies Lot (SAC-Lote, typischerweise Sn-95% mit Ag/Cu): Höherer Schmelzpunkt; Wärmebedarf und Temperatureinstellungen müssen besser aufeinander abgestimmt werden. Bleifreie Legierungen neigen zu mehr Flussmittelrauch und erfordern sorgfältigere Temperaturkontrolle; mechanische Festigkeit und Bruchanfälligkeit können bei belasteten Verbindungen kritisch sein. In raueren oder vibrationsbelasteten Anwendungen ist besondere Vorsicht geboten, da bleifreies Lot spröder sein kann.
Praktische Folgerung: Bleihaltiges Lot ermöglicht oft feinere Stichtechniken mit geringerer Wärme, während bleifreies Lot eine präzisere Temperaturführung und gute Vorwärmung erfordert, um Delaminationen oder Rissbildung zu vermeiden. Die Wahl hängt von Bauteiltyp, Leiterplattenmaterial, Umgebungsbedingungen und Wiederverwendbarkeit der Komponenten ab.

Flussmittelarten: Kolophonium, Stifte, Gele und Pasten

Kolophonium-basierte Flussmittel (Kolophonium, Kolophonium-Lösungen): Traditionell und vielseitig; Kolophonium wirkt gegen Oxidschichten und erleichtert den Lötfluss. Nach dem Löten hinterlässt es einen dünnen Film, der durch alkoholische Reinigungen entfernt werden kann, oder bei No-Clean-Verarbeitung auch bestehen bleibt, falls dies zur Prozessführung passt.
Flux-Stifte: Präzise Auftragswege für schwer zugängliche Bereiche; ideal bei Nacharbeiten, Reparaturen und der Nachverarbeitung dichter SMT-Pads. Sie ermöglichen eine gezielte Flussmittelzufuhr ohne Überschuss.
Flux-Gele (No-Clean): Häufig als No-Clean-Produkte eingesetzt; Gel-Formulierungen bleiben oft als Rückstände zurück, die je nach Prozess nicht zwingend entfernt werden müssen. Sie helfen, feinere Strömungen des Lotes zu kontrollieren und Oxidation zu verhindern.
Flux-Gel HX21: Gut aktiviertes Gel für Metalle, die mit Standard-No-Clean-Flussmitteln schwer zu lötbar sind; eignet sich für Kolben- und Bügellöten sowie Heißluft-/Reflowprozesse.
Kolopaste Nr. 8: Geeignet für SMT-Reparaturen, Kolben- und Bügellöten; vielseitig, auch großflächiges Verlöten von Vorverzinntem möglich; geringe halogenfreie Aktivierung unterstützt nach dem Löten ein gutes Isolationsverhalten der Rückstände.
Flux-Gel RMA04: Gebrauchsbereites, verdicktes Kolophoniumflussmittel mit hohem Feststoffanteil; hohe Klebekraft, geeignet auch für größere Bauteile während des Reflowlöten.
Flux-Gel Multifix 450-01: Speziell für Nacharbeiten und Reparaturen; manuell oder dispensergestützt einsetzbar.
Reinigungsstifte und No-Clean-Reststoffe: No-Clean-Litzen und Reinigungsstifte ermöglichen differenzierte Nachbearbeitung. No-Clean-Litzen bleiben flexibel und zuverlässig; Reinigung hängt vom Prozess ab.

Vorbereitung der Pins: Vorverzinnen und Zinnmenge

Vorverzinnen der Pins erleichtert späteres Entfernen des Lotes. Gut verzinnte Kontaktpunkte bieten einen stabilen Wärmefluss und verringern das Risiko, dass Bauteile beim Entfernen zu viel Lot mitnehmen.
Die Zinnmenge muss sorgfältig reguliert werden: Zu wenig Zinn mindert Wärmeleitung und Benetzung; zu viel Zinn begünstigt Überschüsse, Brückenbildung und schwieriges Absaugen. Die richtige Dosierung sorgt dafür, dass beim Löten Wärme in die Verbindung eingeht, ohne Bauteile zu überhitzen.
Bei größeren Lötflächen oder mehrlagigen Plattenrollen sollten Vorwärmmassnahmen eingesetzt werden, um Delamination zu vermeiden und eine gleichmäßige Wärmeverteilung zu erreichen.
Ziel ist eine ausreichende, aber nicht überschüssige Verzinnung, damit späteres Entlöt- oder Reparaturvorhaben reibungslos gelingt.

Richtige Anwendung: Frisches Zinn + Flussmittel

Frisches Zinn in Kombination mit Flussmittel erhöht die Benetzung, reduziert Oxidation und verhindert das Aufschwimmen von Bauteilen während des Lötprozesses. Ein gut vorbereiteter Flussmittelauftrag ermöglicht einen gleichmäßigen Lotfluss.
Bei SMT- oder Hochdichte-Verbindungen helfen Flussmittelgele und Flux-Stifte, die Lötstelle präzise zu benetzen, ohne benachbarte Strukturen zu verschmutzen. No-Clean-Rückstände können je nach Prozess belassen oder müssen entfernt werden, falls Reinigung vorgeschrieben ist.
In der Praxis: Flussmittel auftragen, danach Zinn gezielt auf die Lötstelle geben, Bauteil positionieren und Wärme gleichmäßig zuführen; nach Benetzung überschüssiges Lot entfernen und die Lötstelle prüfen.

Hinweise zu Bleifreier Lötung: Besonderheiten beachten

Der höhere Schmelzpunkt bleifreier Lote erfordert sorgfältige Temperaturführung; zu schnelles Erhitzen oder zu lange Hitzeeinwirkung kann die Kupferbeschichtung des PCB-Materials angreifen.
Mechanische Belastung durch Vibration oder Biegen kann bei bleifreier Lötung stärker wirken; daher ist eine verstärkte mechanische Stabilisierung der Bauteile sinnvoll, insbesondere bei TH-THT-Pads.
Bleifreies Lot wird als spröder beschrieben; bei Outdoor- oder belasteten Anwendungen sollten Umgebungsbedingungen berücksichtigt werden; gegebenenfalls bleihaltig verwenden oder nachlöten.

Flux-Formulierungen: No-Clean-Litzen und Flux-Gele

No-Clean-Litzen und Flux-Gele erfordern je nach Prozess unterschiedliche Nachbearbeitungen: No-Clean-Rückstände können belassen werden, während in anderen Prozessen eine Reinigung vorgesehen ist.
Bei No-Clean-Stufen und Flux-Gelen muss auf die Materialverträglichkeit mit Bauteilen, Pad-Oberflächen und Klebstoff geachtet werden; Rückstände können leitfähig wirken, wenn sie nicht ordnungsgemäß entfernt werden.
Die Wahl der Flussmittel-Variante hängt von Zugangsmöglichkeiten, Bauteiltyp (SMD vs. Through-Hole), Rasterhöhe der Platine und Umweltauflagen ab.

Dieses Kapitel gibt Orientierung, wie bleihaltiges vs. bleifreies Lot, Kolophonium, Flux-Stifte und Gel-Typen sinnvoll kombiniert werden können, um eine zuverlässige Nacharbeit von Lötverbindungen zu ermöglichen. Die richtige Mischung aus Vorbereitungen, sorgfältiger Zinn- und Flussmittelanwendung sowie der Berücksichtigung von Prozessbedingungen schafft die Voraussetzungen für stabile, wiederverwendbare Verbindungen.

Sicherheit, Gesundheitsaspekte und Schutz des Boards: Vermeidung von Delamination und schädlichen Dämpfen

Belüftung und persönliche Schutzausrüstung

Belüftung ist Pflicht: Kolophoniumdämpfe können reizend wirken und potenziell gesundheitsschädlich sein. Eine ausreichende Lüftung reduziert die Konzentration von Dämpfen am Arbeitsplatz.
Persönliche Schutzausrüstung (PSA) empfiehlt sich grundsätzlich: Schutzbrille oder Lupenbrille, Mund-Nasen-Schutz und Handschutz schützen Augen, Atemwege und Hände vor Spritzern, Rauch und heißen Oberflächen.
Der Raum und der Arbeitsbereich sollten sauber gehalten und frei von offenen Lebensmitteln bleiben, um Kontaminationen zu vermeiden.

Wärmeempfindliche Bauteile und Lötzinn-Varianten

Elkos und andere hitzeempfindliche Bauteile sind besonders sensibel gegenüber Temperaturspitzen; Überhitzung verkürzt Lebensdauer oder führt zu Ausfällen.
Bleihaltiges Lot bietet in der Regel eine geringere Hitzeeinwirkung pro Lötstelle und eine niedrigere Schmelztemperatur; bleifreies Lot erfordert sorgfältige Temperaturkontrolle und ein angepasstes Wärmeprofil, da es höhere Schmelzpunkte besitzt.
Bei bleifreier Löttechnik sind Zeitplanung und Temperaturkontrollen besonders wichtig: Zu hohe Temperaturen oder zu lange Haltezeiten erhöhen das Risiko von Delamination, Verfärbungen oder Bauteilschäden.
Für empfindliche Bauteile lohnt sich oft eine Kombination aus Vorwärmprozess, reduzierter Leistungszufuhr an der Lötspitze und sorgfältiger Wärmeführung.

Vorwärmen als zentrale Maßnahme

Vorwärmen reduziert thermische Spannungen zwischen Platine und Lötverbindungen und minimiert Delaminationen erheblich.
Eine gleichmäßige Vorwärmphase verringert abrupte Temperaturwechsel, die an den Lötstellen zu Rissen oder Verformungen führen können.
In vielen Reparaturworkflows werden Vorwärmtemperaturen von etwa 80–200 °C eingesetzt, abhängig von Material und Bauteil. Wählen Sie Vorwärmwerte nach Herstellerempfehlungen und testen Sie an Musterboards.

Abdeckung sensibler Bereiche

Empfindliche Bereiche der Platine sollten vor der Hitzeabgabe geschützt werden.
Kapton-Band oder hitzebeständige Aluminiumfolie eignen sich gut, um benachbarte Strukturen vor ungewolltem Aufheizen zu schützen.
Durch abgedeckte Zonen lässt sich Warping, Verzug und unerwünschte Wärmeausbreitung auf empfindliche Bereiche verhindern.

Reinigung der Flussmittelreste

Nach dem Löten Flussmittelreste sorgfältig entfernen, um Korrosion, leitfähige Rückstände und Verunreinigungen zu vermeiden.
Rückstände können später zu Kontaktimpedanzen oder Brückenbildung führen; eine nachträgliche Reinigung ist daher sinnvoll.
Geeignete Reinigungsverfahren umfassen alkoholische Lösungen oder spezialisierte Reinigungsstifte, je nach Flussmitteltyp.

Sicherheit beim Umgang mit Lötzinn, Flussmitteln und Reinigungsmitteln

Vermeiden Sie Mundkontakt mit Lötzinn oder Flussmitteln; bleihaltiges Zinn enthält giftige Bestandteile und sollte nicht in den Mund gelangen.
Halten Sie Lötzinn, Flussmittel und Reinigungsmittel außerhalb der Reichweite von Kindern.
Flussmittelreste sollten ordnungsgemäß entsorgt werden; Brandsicherheit beachten, da einige Flussmittel entzündliche Dämpfe freisetzen können.

Delamination frühzeitig erkennen und vermeiden

Delamination ist ein zentrales Risiko bei Entlötvorgängen, insbesondere bei mehrlagigen oder dicht bestückten PCBs.
Wärmeverteilung muss gleichmäßig erfolgen; punktuelles Erhitzen kann lokale Spannungen verursachen, die Delamination begünstigen.
Große Durchkontaktierungen oder Massentransferbereiche benötigen eine angepasste Temperaturführung und gegebenenfalls längere Vorwärm- oder Phasen mit gleichmäßiger Temperaturverteilung, um Delaminationen zu verhindern.
Kontrollierte Abkühlung nach dem Löten ist ebenso wichtig, damit Spannungen sich langsam abbauen und keine Risse entstehen.

Praktische Hinweise zur Prozessführung

Nutzen Sie eine temperaturgeregelte Wärmequelle, idealerweise mit ausreichend großem Hitzeverteiler, um Wärme auch auf größere Lötflächen zu bringen.
Verwenden Sie Düsenaufsätze für eine präzise Luftführung bei Heißlufttechniken, um hitzeempfindliche Bereiche gezielt zu schützen.
Fassen Sie Bauteile mit geeigneten Zangen oder Pinzetten vorsichtig an; vermeiden Sie plötzliche Bewegungen, die zu mechanischen Belastungen führen könnten.
Halten Sie stets eine saubere Arbeitsoberfläche und separieren Sie Bauteile, Flussmittelreste und Reinigungstücher, um Kreuzkontaminationen zu vermeiden.

Reinigungs- und Nachsorge-Checkliste

Vor dem Finalisieren eines Lötprozesses: Visuelle Kontrolle der Lötstellen auf gute Benetzung, glatte Oberflächenstruktur und das Fehlen kalter Lötstellen.
Nach dem Löten: Flussmittelreste gründlich reinigen; bei Bedarf Inspektion der Lötstellen auf Kratzer, Brücken oder unvollständige Benetzung.
Nach der Reinigung: Freie Beweglichkeit der Platine prüfen, bevor sie in den Betrieb geht; mechanische Stabilität der Bauteile sicherstellen.
Nachkontrolle: Wärmeverteilung und Delamination-Verlauf beobachten, besonders in Bereichen mit empfindlichen Materialien oder Klebstoffen.

Sicherheit als kontinuierliche Praxis

Sicherheit beginnt mit der Planung: Vorwärm- und Abdeckstrategien festlegen, um Delamination und Beschädigungen zu vermeiden.
Der Arbeitsbereich sollte sauber, gut belüftet und gut beleuchtet gehalten werden; regelmäßige Pausen minimieren Konzentrations- und Ermüdungsfehler.
Schulung und Übung: Üben Sie den Prozess an weniger hochwertigen Boards, bevor Sie an funktionsfähigen Baugruppen arbeiten; Erfahrung reduziert Risiken und erhöht die Zuverlässigkeit.

Diese Leitprinzipien helfen dabei, Bauteile wiederzuverwenden, ohne Schaden an Board und Umwelt zu verursachen. Durch kontrollierte Wärmeführung, konsequente Belüftung und sorgfältige Nachsorge lässt sich Delamination effektiv verhindern und die Lebensdauer der gefertigten Baugruppen erhöhen.

Praxis-Strategien, Tools und Rework-Workflow: von Vorwärmungen bis hin zu High-End-Rework-Systemen

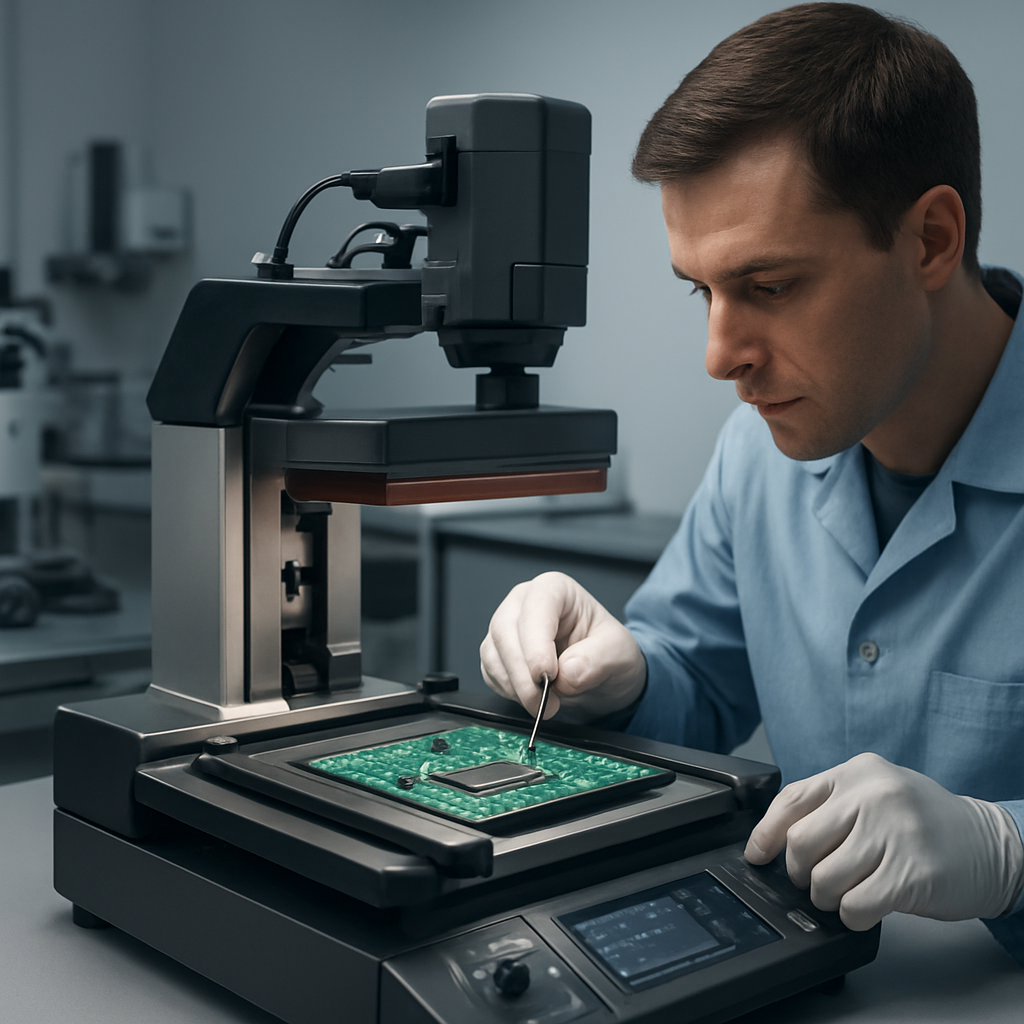

Moderne Rework-Plattform mit kameraunterstützter Platzierung.

Die Wiederverwendung von Bauteilen nach dem Entlöten erfordert eine enge Verzahnung aus präzisen Rework-Systemen, maßgeschneiderten Flussmittel- und Pasten-Konzepten sowie durchdachten Arbeitsabläufen. Moderne Rework-Plattformen ermöglichen dabei nicht nur das sichere Entfernen von Bauteilen, sondern auch deren akkurates Wiederaufsetzen und sichern gleichzeitig die Integrität der Leiterplatte. Im folgenden Abschnitt werden praxisnahe Strategien, passende Tools und der reibungslose Rework-Workflow skizziert.

Rework-Systeme: Kernfunktionen und Vorteile

Vollflächige Vorwärmung: Eine gleichmäßige Wärmeverteilung reduziert Thermoshocks und minimiert Verzug.
Hybride IR-Heizung: Kombiniert Infrarotstrahlung mit Heißluft für schnelle, homogene Wärmezufuhr und geringe Delta-T-Unterschiede zwischen Wärmezonen.
Berührungslose Restlotentfernung: Sichert saubere Lötstellen ohne mechanische Belastung sensibler Bauteile.
Kamera-Assistierte Platzierung: Platzieren anhand von Vision-Daten und Platinenmerkmalen; optionales zweites Kamera-System-Setup für hochpräzise Koordinaten.
Prozessüberwachung im Echtzeit-Modus: Reflow-Prozesskamera, Sensorik zur Überwachung von Lötkurven, Oberflächenzuständen und Temperaturzuständen liefern Feedback in Echtzeit.
HR Soft 2 mit EVA-Unterstützung: Enhanced Visual Assistant führt sicher durch Profile, bietet vordefinierte Lötkurz- und Entlötprofile und unterstützt Computer Aided Placement mit hochauflösenden Bildern; MES-Schnittstellen ermöglichen die Anbindung an Produktionssysteme.
Großformat-Unterstützung: XL-Varianten ermöglichen automatisierte Bearbeitungen großer Baugruppen bis zu bestimmten Abmessungen; perfekte Anpassung für anspruchsvolle SMT-/BGa-Rework-Anwendungen.

Dip&Print: Kavitäten-basierte Pasten-Dispenser und Schablonensysteme

Dip&Print-Ansatz: Flussmittel- und Lotpaste-Management im Rework durch Dip-in-Bearbeitung an Bauteilanschlüssen, speziell bei Kavitäten-Bauteilen wie BGAs.
Kavitäten-basierte Schablonen: Definierte Volumina an Anschlussstellen sichern exakte Pastenvolumina und verhindern Aufschwimmen von Bauteilen.
Individuelle Schablonen-Optionen: Maßgeschneiderte Kavitäten- oder Siebdruck-Schablonen ermöglichen präzises Bedrucken von Bauteilen wie BTC-Bauteilen.
Thermische Kopplung sicherstellen: Durch kontrollierte Pastenauflage wird die Wärmeübertragung auf Platine und Pads optimiert und Verzug minimiert.
Flussmittel- und Pasten-Management als Teil des Rework-Workflows: Verbleibende Flussmittelrückstände werden durch geeignete Reinigungs- und Nachbearbeitungsverfahren adressiert.

Automatisierte Entlötprozesse und EVA-Benutzerassistenz

Automatisierung von Entlöten, Platzieren und Einlöten: Die Hybrid-Rework-Systeme integrieren Entlöten, Präzisionsplatzierung und Reflow-Einlöten in einem durchgängigen Prozess.
EVA-Benutzerassistenz: Führt sicher durch definierte Profile, unterstützt bei der Profilwahl und liefert klare Arbeitsanweisungen, Bilder und Warnhinweise.
Prozessprofile: Vorgegebene Löt- und Entlötprofile standardisieren die Abläufe und erhöhen Wiederholbarkeit, insbesondere bei großen Baugruppen oder feinen Rasterungen.

Arbeitsumgebung vorbereiten: Vorwärmen, Wärmequellen und Werkzeugwahl

Vorwärm-Temperaturen um ca. 200 °C: Eine moderate Vorwärmtemperatur verringert Verzug und erhöht die Lötstabilität.
Große Lötspitzen (ca. 2 mm): Bessere Wärmeübertragung auf größere Wärmeüberträger und Masseflächen.
Zusätzliche Wärmequellen: Backofen- oder Heißluft-Preheating als ergänzende Wärmequelle erhöhen die Wärmeverteilung über größere Flächen.
Arbeitsplat-Layout: Stabiler Arbeitsplatz, definiertes Flächen- und Lagen-Layout, ausreichend Raum für Vorwärm- und Rework-Schritte.

Arbeitsablauf-Strategien: Schrittfolge für sichere Nacharbeit

1. Vorwärmen der gesamten Platine: Gleichmäßige Temperaturverteilung reduziert Verzug und erleichtert Lotfluss.
2. Zinn-Nachfluss vor dem Absaugen: Frisches Lötzinn an den zu bearbeitenden Lötstellen sorgt dafür, dass das Lot beim Absaugen kontinuierlich flüssig bleibt.
3. Zügiges Absaugen der flüssigen Lotstellen: Vakuum- oder Lötpumpe führt das flüssige Lot sicher ab, ohne Pads zu strapazieren.
4. Nachtinzen der Pads: Abschließend das Pad-Engagement wiederherstellen bzw. nachtinzen, damit eine saubere Wiederverwendung gewährleistet ist.
5. Platzierung und Nachkontrolle: Bauteil positionieren, evtl. kleine Korrekturen vornehmen, optisch bzw. elektrisch kontrollieren.

Besonderheiten bei großen Masseflächen: Wärmeverteilung und Verzugsschutz

Verteilung der Wärme über größere Flächen: Statt punktuelle Hitze nur an einer Stelle zu setzen, ist eine großflächige Wärmezufuhr essenziell.
Abschirmung sensibler Bereiche: Kapton-Band oder Alufolie schützen angrenzende Strukturen vor versehentlicher Wärmeaufnahme.
Vorwärm- bzw. Heißluft-Strategien: Durch gezielten Vorwärm- und Heißluft-Einsatz lässt sich Verzug minimieren, Delaminationen vorbeugen und eine gleichmäßige Temperaturführung sicherstellen.

Prozess-Überwachung, Software-Schnittstellen und Datenauswertung

Sensorik als Stabilitätsanker: Gradient der Lötkurve, Status des Oberstrahlers, berührungsloser Sensor und virtuelle TC-Sensoren nach Teach-in dienen der Prozessstabilisierung.
Visuelle Prozesssteuerung: RPC beobachtet den Einlötevorgang und liefert zusätzliche Prozessinformationen.
Datenbasierte Archivierung: HR Soft 2 speichert Profil-Vorlagen, Bilder und Prozessdaten; MES-Schnittstellen ermöglichen die Integration in die Fertigungstechnik.

Tools, Ressourcen und Praxis-Setup: Empfehlungen für den Alltag

High-End-Setups: HR 600 XL/HR 600 P mit EVA-Unterstützung für automatisierte Entlöten-, Platzieren- und Einlöten-Workflows.
Kamera-gestützte Platzierung und Visionbox-ähnliche Systeme für die Bauteilausrichtung; RPC zur Prozessbeobachtung.
Dip&Print-Stationen für Kavitäten-gestützte Pasten-Dispenser-Szenarien; präzises Pastenvolumen sichert konsistente Ergebnisse.
Zubehör-Stack umfasst Flussmittelstifte, No-Clean- oder Kolophonium-Gele, Entlötlitzen, Entlötpumpen und entsprechende Abschirmmaterialien.
Sicherheits- und Sauberkeitsmaßnahmen bleiben zentral: ausreichende Belüftung, korrekte Flussmittelverwendung, saubere Spitzen und eine ordnungsgemäße Entsorgung.

Fazit: Nachhaltige Nacharbeit mit präzisen Systemen

Der Einsatz hochentwickelter Rework-Systeme, robuster Dip&Print-Lösungen und automatisierter Entlötprozesse ermöglicht eine nachhaltige Wiederverwendung von Bauteilen in SMT-Baugruppen. Durch gezieltes Vorwärmen, lückenlose Prozesssteuerung und kamerabasierte Platzierung lassen sich Verzug, Lötfehler und Beschädigungen minimieren – auch bei großen Masseflächen oder komplexen Kavitäten-Bauteilen. Die Verbindung aus EVA-gesteuerter Assistenz, Closed-Loop-Kontrolle und MES-Anbindung schafft stabile, reproduzierbare Ergebnisse und unterstützt nachhaltige Reparatur- und Wiederverwendungsstrategien in der Elektronikfertigung.

Fazit

Bauteile wiederzuverwenden nach Entlöten gelingt nur, wenn Wärmeführung, Materialwahl und Rework-Workflow als integriertes System verstanden werden. Die richtige Balance aus Vorwärmen, kontrollierten Temperaturprofilen und passenden Flussmitteln bestimmt, ob Restlot sauber verschwindet, Pads intakt bleiben und Bauteile später zuverlässig arbeiten. Die Entscheidung für bleihaltige oder bleifreie Legierungen hängt von Bauteil, Leiterplatte und Umfeld ab; die Reinigungspraxis sowie die Abdeckung sensibler Bereiche verhindern Delamination und Brückenbildung. So lassen sich Kosten senken, Ressourcen schonen und Umweltbelastung reduzieren.

Mit modernen Rework-Systemen, Dip&Print-Ansätzen und Prozessüberwachung wird der Weg dorthin planbar und reproduzierbar. Vorheizen, gezielte Wärmeführung, präzise Platzierung, automatische Restlotentfernung und Echtzeit-Feedback verwandeln chaotische Nacharbeiten in strukturierte Abläufe. EVA-Benutzerassistenz, dokumentierte Prozessprofile und MES-Anbindung sorgen für Transparenz, Nachverfolgbarkeit und kontinuierliche Verbesserungen. Am Ende steht eine sichere Wiederverwendung: Bauteile, Plattenstrukturen und Umwelt profitieren, und die Fertigung gewinnt an Zuverlässigkeit, Effizienz und Nachhaltigkeit. Schulung, Sauberkeit und verantwortungsbewusster Umgang bleiben dabei zentral.
