Tastermatrix auf Lochraster löten: Löttechniken, Drahtführung und Praxis

Eine Lochraster-Platine liegt vor, eine Tastermatrix aus Klarsichtbausteinen, und plötzlich wird klar, wie viel Geduld hinter jeder Lötstelle steckt: Zwischen Lötzinn-Verbindung entlang einer Leitung und der Fädeltechnik mit Drahtbrücken entfaltet sich eine Praxis, in der jeder Zentimeter Platz, jede Kreuzung und jede Nachrüstung zählt. In der Praxis zeigt sich, dass die Lötzinn-Methode mit fortlaufenden Brücken Geschwindigkeit bietet, doch Hitzeprobleme und der Verbrauch von Lot bei dichter Bestückung sind nicht zu vernachlässigen; die Fädeltechnik eröffnet dagegen Freiheit bei Kreuzungen und späteren Änderungen, verlangt aber eine ruhige Hand, saubere Isolation und eine klare Drahtführung. Die Kunst liegt oft darin, eine Mischtechnik zu finden, die Schnelligkeit und Wartbarkeit verbindet – besonders dort, wo Taster im engen Raster aufeinanderliegen und spätere Anpassungen wahrscheinlich sind. Dieses Heft nimmt den Leser mit in eine praxisnahe Welt, in der Planung vor dem Löten kommt, und die richtige Drahtwahl den Unterschied zwischen schwer lokalisierbaren Fehlern und zuverlässiger Funktion ausmacht.

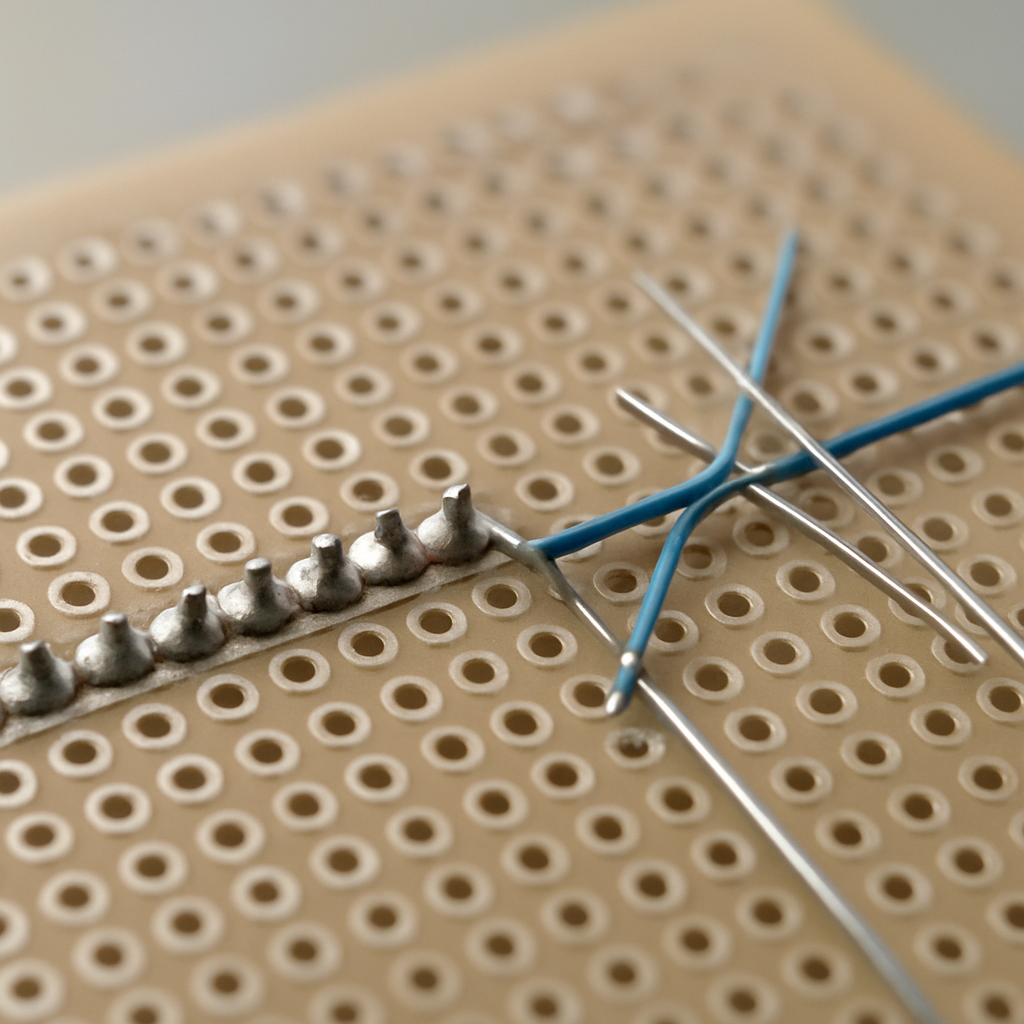

Löttechniken auf Lochraster: Lötzinn-Verbindung vs Fädeltechnik

Zwei zentrale Ansätze fassen die Praxis rund um Tastermatrizen auf Lochraster zusammen: die Lötzinn-Verbindung entlang einer Leitung und die Fädeltechnik mit Drahtbrücken. Je nach Layout-Dichte, Änderungsbedarf und persönlicher Präferenz hat jeder Ansatz seine Vorteile. Die Gegenüberstellung zeigt Stärken und Grenzen beider Techniken in konkreten Situationen – besonders beim Aufbau einer Tastermatrix, bei der Platzbedarf und Nachrüstbarkeit oft entscheidend sind.

Lötzinn-Verbindung entlang einer Leitung

• Vorgehensweise: Die Lötzinn-Methode setzt Lötkleckse auf allen Pads entlang einer Leitung, verbindet die Pads paarweise und schafft anschließend 2er Gruppen durch Zwischenlöten. Dadurch entsteht eine fortlaufende Verbindungslinie, die sich schrittweise verdichten lässt.
• Vorteile:
• Auslöten ist einfach: Bauteile lassen sich gut wieder entfernen, was spätere Änderungen oder Fehlerdiagnosen erleichtert.
• Schnelle Umsetzung bei moderatem Platzbedarf: Der Prozess ist direkt, vor allem, wenn viele Pads entlang einer Leitung gelötet werden.
• Flexibilität bei Änderungen: Relativ unkomplizierte Anpassungen möglich, ohne komplexe Drahtführung an Kreuzungen.
• Nachteile:
• Hoher Lötzinn-Verbrauch: Insbesondere bei vielen Leitungen entfallen erhebliche Mengen Lot.
• Hitzeanfälligkeit bei dichter Bestückung: Enge Abstände, empfindliche Taster und größere Lötflächen erhöhen das Risiko von Wärmeproblemen, Verformungen oder Nacharbeiten.
• Anwendungshinweise:
• Das Verfahren eignet sich am besten, wenn Lötstellen zeitnah gelöst werden müssen, um Platz zu sparen und Anpassungen zu ermöglichen.
• Es eignet sich gut für schnelle, reversible Änderungen, besonders bei dichter Bestückung, wo Drahtbrücken stören könnten.
• Hinweise zur Demontage und Diagnostik: Lötzinn-Brücken lassen sich relativ sauber wieder lösen, was Fehlerquellen gut lokalisierbar macht.
• Einschätzung aus der Praxis: In engen Layoutlagen bietet diese Methode eine zuverlässige, nachvollziehbare Arbeitsweise, die auch Einsteigern eine klare Struktur gibt.

Fädeltechnik (Wrap-/Lackdraht)

• Grundidee: Die Fädeltechnik ersetzt Lötleisten durch Drahtbrücken. Sie ermöglicht flexible Verbindungen und erleichtert Kreuzungen, insbesondere bei engen Layouts.
• Vorteile:
• Flexibilität bei Kreuzungen: Drahtbrücken lassen sich leichter über Kreuzungen führen, ohne dass sich Lötstellen behindern.
• Bessere Führung bei engen Layouts: Saubere Leitungsverläufe werden durch gezielte Drahtführung begünstigt.
• Geringere Belastung durch Lötzinn: Drahtbrücken reduzieren die Anzahl der Lötstellen entlang einer gemeinsamen Leitung, was Wärmebelastung mindert.
• Drahtarten, Durchmesser und Verhalten:
• Silberdraht: Typisch 0,2–0,3 mm; 0,5 mm nur bei hohem Strombedarf. Silberdraht bietet gute Brückenkapazität an Kreuzungen, erfordert jedoch sorgfältige Handhabung.
• Wrapdraht: Lackisolierter Draht, der speziell für die Fädeltechnik genutzt wird; reduziert Lötzinn-Last, benötigt aber saubere Verlegung und Isolation an Kreuzungen.
• Lackdraht vs Gummi-Isolierung: Gummiummantelter Draht ist weniger verbreitet, da Isolierungen bei Wärme Probleme verursachen können; Lackdraht oder Silberdraht wird häufiger bevorzugt.
• Praktische Hinweise zur Verlegung:
• Lange Verbindungen profitieren von abgeknipsten Drahtstücken von Widerständen; gerade Abschnitte statt Winkel bevorzugen, um spätere Reparaturen zu erleichtern.
• Kreuzungen sollten isoliert oder mit Schrumpfschlauch versehen werden, um Kurzschlüsse zu verhindern.
• Drahtführung so glatt wie möglich gestalten, damit Kreuzungen sauber bleiben und Duplikationen vermieden werden.
• Drahtarten-Diskussion (Zusammenfassung):
• Silberdraht eignet sich gut für kurze Verläufe und Kreuzungen, verlangt aber eine vorsichtige Handhabung.
• Wrap-/Lackdraht reduziert Lötzinn-Last und erleichtert flexible Brücken; bietet gute Stabilität bei moderater Belastung.
• Gummiummantelter Draht wird eher selten genutzt, da er bei Wärme problematisch reagieren kann und weniger zuverlässig kontrollierbar ist.
• Anwendungshinweise:
• Die Fädeltechnik eignet sich besonders dort, wo Kreuzungen häufig auftreten oder eine sehr kompakte Verdrahtung ansteht.
• Drahtbrücken sollten idealerweise so verlegt werden, dass sie nicht zu nah an benachbarten Bauteilen liegen und Kreuzungen sauber isoliert sind.
• Querverweise auf Praxis-Tipps:
• Lange Verbindungen lassen sich gut mit Drahtbrücken aus abgeknipsten Drahtstücken realisieren.
• Kreuzungen lassen sich durch Schrumpfschlauch oder isolierende Überzüge gut schützen.
• Einschätzung aus der Praxis: Die Fädeltechnik bietet eine flexible Alternative, besonders wenn Layoutänderungen häufiger vorkommen oder Kreuzungen zahlreich sind. Sie erfordert jedoch sorgfältige Drahtführung, sauberes Abisolieren und konsequente Isolierung an Kreuzungen.

Praktische Unterschiede und Entscheidungshilfen

• Womit starte ich?
• Wenn Platz knapp ist und viele Änderungen zu erwarten sind, bietet die Fädeltechnik Vorteile in der Führung von Drahtbrücken und eine einfache spätere Anpassung.
• Wenn Einfachheit und schnelle Reversibilität im Vordergrund stehen und die Hitzeentwicklung beherrschbar bleibt, ist die Lötzinn-Verbindung eine solide Wahl.
• Was passt zu Tastern?
• Empfindliche Taster in engem Raster profitieren von moderaten Lötstellen und sorgfältigem Hitzemanagement; dort kann eine Mischung aus beiden Ansätzen sinnvoll sein.
• Wie minimiert man Risiko?
• Langstreckenverbindungen bevorzugen Drahtstücke von Widerständen oder anderen Bauteilen; gerade Abschnitte minimieren Biegungen; Kreuzungen sauber isolieren.

In der Praxis zeigt sich oft, dass eine Mischtechnik aus beiden Ansätzen naheliegt: Lötzinn-Verbindungen dort, wo Schnelligkeit und Nachbearbeitung wichtig sind, und Fädeltechnik dort, wo Kreuzungen oder enge Layouts besondere Beachtung verlangen. Die Wahl hängt vom konkreten Layout, der Platzsituation und den gewünschten Wartungsmöglichkeiten ab – und sie bleibt flexibel, denn bei Lochrasterplatten bleibt Platz für Optimierung und Anpassung.

Drahtarten und Drahtführung zur Lochraster-Verkabelung

Die Drahtführung bei der Lochraster-Verkabelung einer Tastermatrix erfordert ein feines Gespür für Materialien, Durchmesser und Führungstechniken. Zwei Drahtarten haben sich als Standard etabliert: wrap-/lackisolierter Draht und Silberdraht. Gummiummantelter Draht wird meist vermieden, weil seine Eigenschaften beim Lötprozess weniger zuverlässig sind. Zudem finden sich praxisnahe Hinweise zu Drahtlänge, Platzoptimierung und zur sauberen Trennung von Kreuzungen. Die richtige Drahtführung minimiert Fehlerquellen und erleichtert spätere Änderungen oder Reparaturen.

Im Folgenden werden die Drahtarten im Fokus näher beschrieben und ihre Stärken in typischen Anwendungssituationen erläutert.

Drahtarten im Fokus

• Wrapdraht/Lackdraht (lackisolierter Kupferdraht): Der Lackdraht ist die bevorzugte Basis in der Fädeltechnik. Er erlaubt flexible Brücken und reduziert den Lötzinnbedarf, da viele Verbindungen direkt über Drahtbrücken geführt werden können. Wichtig ist hier eine glatte Führung des Drahtes sowie eine gute Isolierung an Kreuzungen, damit sich Brücken nicht versehentlich berühren. Lackdraht lässt sich gut kontrollieren, Kreuzungen erfordern jedoch eine sorgfältige Isolation, um Kurzschlüsse zu verhindern.

• Silberdraht: Silberdraht bietet Vorteile an Kreuzungen: Er neigt weniger dazu, Brückenprobleme zu verursachen, wenn Kreuzungen nötig sind. Allerdings kann er sich bei zu dünner Ausführung leichter verformen. Typische Durchmesser liegen bei 0,2 bis 0,3 mm; für höherbelastete Strecken können 0,5 mm sinnvoll sein. Silberdraht ist damit eine praktikable Option, wenn der Drahtquerschnitt klein gehalten werden soll und Kreuzungssituationen häufiger auftreten.

• Gummiummantelter Draht: In der Praxis weniger empfohlen, da die Gummi-Isolierung bei Wärme leicht nachgibt oder schmilzt und so Brücken unwirksam oder gefährlich werden kann. Als allgemeine Faustregel gilt: Gummi ist weniger robust für dauerhafte Kontaktführung auf Lochrasterplatten.

• Abschließende Beurteilung: Die Wahl hängt vom Layout, der Platzsituation und der Beachtung der Kreuzungen ab. Wrapdraht bietet Flexibilität und Platzersparnis, Silberdraht punktet bei Kreuzungen, Gummiomantelung sollte vermieden werden.

Wrapdraht: Vorteile und Anforderungen

Wrapdraht ermöglicht flexible Brücken über kurze bis mittlere Strecken und reduziert den Lötzinnbedarf. Um die Vorteile auszuspielen, bedarf es aber einiger Disziplin:

• Vorteile: Höhere Packungsdichte durch dünnere, aber belastbare Brücken; leichteres Verlegen von Leitungen ohne ständige Brücken über Lötleisten.
• Anforderungen: Glatte Führung des Drahtes, insbesondere an Kreuzungspunkten; gute Isolierung dort, wo zwei Drahtbrücken sich kreuzen oder nahe beieinander verlaufen. Wenn Kreuzungen unvermeidbar sind, sollten diese mit Schrumpfschlauch oder ähnlichen Isoliermaßnahmen separat voneinander getrennt werden.

Silberdraht: Einsatzgebiete und Grenzen

Silberdraht eignet sich besonders dort, wo Kreuzungen häufiger auftreten oder eine stabilere Brücke gewünscht wird. Die Drahtführung muss sorgfältig erfolgen:

• Durchmesser-Wahl: 0,2–0,3 mm sind gängige Werte. 0,5 mm sollten nur verwendet werden, wenn ein höherer Stromfluss oder größere mechanische Belastung abzusehen ist.
• Kreuzungen: Silberdraht toleriert Kreuzungen besser als dünner Kupferdraht, solange er nicht zu dünn ist. Leichte Verformungen können auftreten, wenn der Draht zu eng geführt wird oder stark belastet wird.
• Handling: Silberdraht neigt dazu, sich bei Überdehnung oder unsachgemäßer Führung zu verformen. Eine ruhige Hand und präzise Lötpunkte helfen, spätere Reparaturen zu erleichtern.

Drahtdurchmesser und Packungsdichte

• Dünnere Drähte: Erleichtern die Packungsdichte, verlangen aber eine höhere Präzision in der Handhabung. Sie sind anfälliger für ungewollte Biegungen, Brüche oder Verschiebungen bei Bewegungen der Platine.
• Dicke Drähte: Erhöhen den Platzbedarf der Verkabelung und können zu Konflikten mit benachbarten Lötpunkten oder Drahtbrücken führen. Sie sind robuster, aber in engen Lochrasterkonfigurationen oft unpraktisch.
• Praxisregel: Wäge Layout-Anforderungen gegen Handhabung ab. Für kurze bis mittlere Strecken bieten sich 0,2–0,3 mm Draht durchgehend an; für längere oder belastete Buslinien kann 0,5 mm sinnvoll sein, jedoch mit Blick auf Platz und Lötkomfort.

Drahtquellen und Beschaffung

• Abgekappte Drahtenden von Widerständen und Bauteilen: Häufig nutzbar als kurze Brückenabschnitte in der Nähe von Bauteilen.
• Alte Netzkabel-Drahtadern: Liefern glatte, gerade Abschnitte für längere Strecken. Dabei sind dickere Stränge oft mehrfach verdrillt; zur Verlegung eignen sich einzelne, gerade Abschnitte besser.
• Langstrecken: Für längere Verbindungen bieten sich gerade Abschnitte aus Netzdraht an; diese lassen sich leichter ziehen, verlöten und später bei Bedarf wieder entfernen.

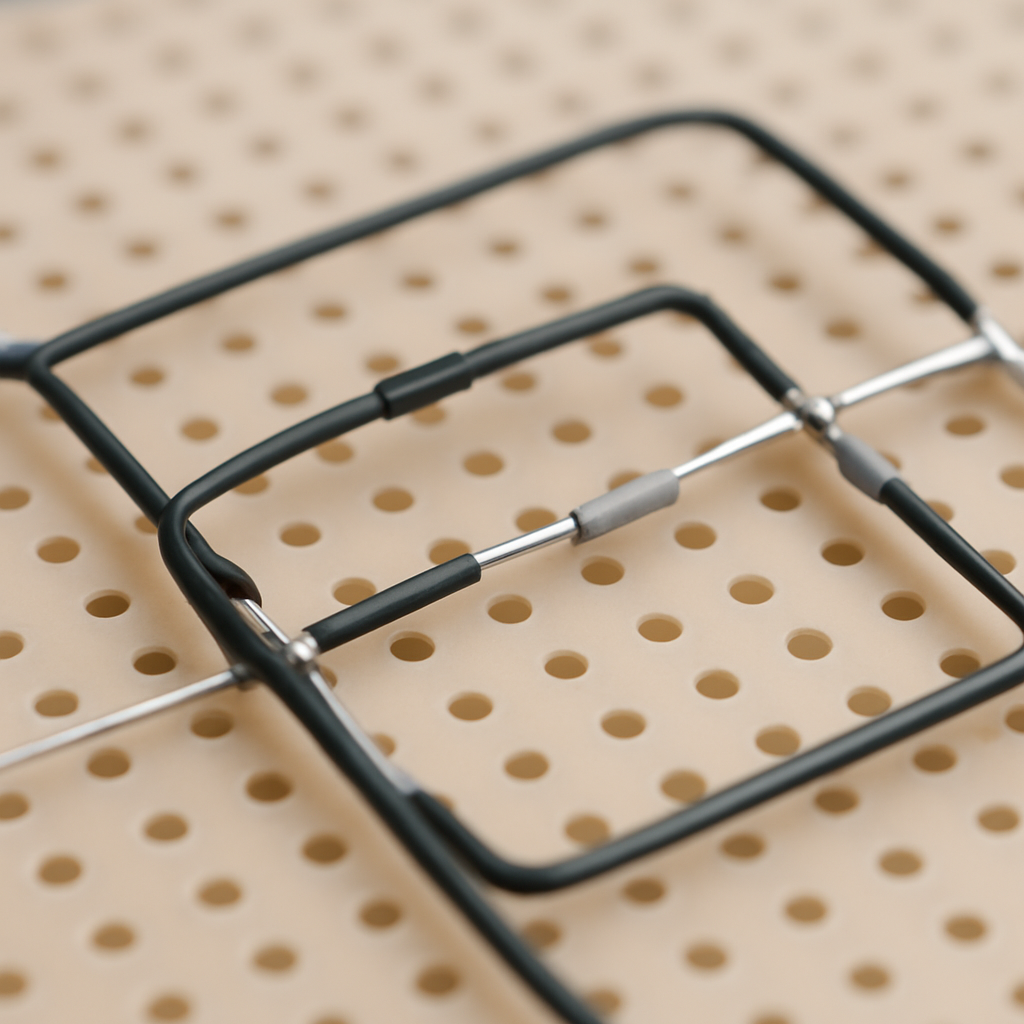

Kreuzungen, Isolierung und saubere Trennung

• Isolierende Maßnahmen: Schrumpfschläuche über Drahtbrücken an Kreuzungen helfen, Kurzschlüsse zu vermeiden. Besonders bei häufigen oder dichtliegenden Kreuzungen ist eine klare Abgrenzung sinnvoll.
• Silberdraht an Kreuzungen: Silberdraht reduziert Brückenfeinheiten an Kreuzungen, vorausgesetzt, der Drahtquerschnitt ist geeignet. Die Toleranz an Kreuzungen erhöht die Fehlersicherheit bei dichter Verdrahtung.

Praktische Hinweise und Vorgehensweisen

• Drahtführung: Draht sollte möglichst glatt geführt werden; Winkel an Drahtführungen vermeiden. Glatte, gerade Leitungen erleichtern spätere Reparaturen und Anpassungen.
• Kreuzungen vermeiden: Wenn möglich, Kreuzungen versuchen zu vermeiden oder sauber isolieren. An sonstigen Stellen kann sorgfältiges Drahtwegsplanen helfen, Überschneidungen zu minimieren.
• Drahtlage und Temperatur: Draht soll nicht zu stark abgekühlt wirken; Wärme als Hilfestellgröße beim Handling beachten, um Knicke zu vermeiden. Eine ruhige Hand und Geduld zahlen sich hier aus.
• Löttechnik parallel: In vielen Fällen lässt sich eine Lötzinn-Verbindung entlang einer Leitung nutzen, wenn der Platz knapp wird. Drahtbrücken können nachträglich angepasst oder ersetzt werden, wenn sich das Layout ändert.

Fazit: eine praxisnahe Leitlinie

Die Kombination aus Wrapdraht und Silberdraht bietet eine robuste, flexible Lösung. Die Drahtwahl orientiert sich an Layout, Platzsituation und erwarteter Belastung. Dünne Drahtdurchmesser ermöglichen dichteres Layout, benötigen jedoch präzise Handhabung; dickere Durchmesser erleichtern das Verlegen, erhöhen aber den Platzbedarf. Unabhängig von der Wahl sind glatte Führung, klare Isolierung an Kreuzungen und eine strukturierte Drahtführung essenziell, um eine belastbare und gut wartbare Tastermatrix zu realisieren.

Praxis-Setup: Werkzeuge, Temperaturmanagement, Flussmittel und Lötzinn

Beim Löten einer Tastermatrix auf Lochrasterplatinen ist ein ruhiger, kontrollierter Arbeitsablauf entscheidend. Ein kühl regelbarer Lötkolben erleichtert das gleichzeitige Bearbeiten mehrerer Pads entlang einer Leitung und verhindert Überschreitungen der Hitze. Eine verzinnte Lötspitze sorgt für effiziente Wärmeübertragung und reduziert kalte Lötstellen durch bessere Zinnbarkeit. Flussmittel und Lötzinn bilden das Fundament zuverlässiger Verbindungen; ihr richtiger Einsatz mindert Haftungsprobleme und kalte Übergänge. Nach dem Löten sollten Reste entfernt werden, um leitende Verunreinigungen oder unerwünschte Brücken zu vermeiden. Im Folgenden findest du praxisnahe Hinweise zu Werkzeugen, Temperaturmanagement, Flussmittel und Zinn – abgestimmt auf das Löten einer Tastermatrix auf Lochraster.

Werkzeuge und Setup

• Lötkolben und Temperaturregelung: Ein gut regelbares Modell mit stabilem Temperaturverhalten ermöglicht es, mehrere Pads entlang einer Leitung zügig zu bearbeiten, ohne angrenzende Bereiche zu überhitzen. Wähle eine Einstellung, die sichere Wärmeübertragung gewährleistet, ohne die Leiterbahnen zu beeinträchtigen.
• Lötspitze und Vorverzinnung: Vor dem Löten sollte die Spitze vollständig verzinnt sein. Eine gleichmäßige Zinnoberfläche sorgt für bessere Wärmeübertragung auf Pad und Draht und reduziert gleichzeitig das Risiko kalter Lötstellen.
• Lötzinn-Auswahl: Für Einsteiger eignen sich bleihaltige Lötlegierungen, da sie leichter zu kontrollieren sind. Bleifreies Lötzinn erfordert in der Regel höhere Temperaturen und mehr Feingefühl; das beeinflusst Übungs- und Reparaturpraxis.
• Flussmittel-Grundausstattung: Flussmittel ist essenziell; Kolophonium gilt als Standard, Löthonig wird von Nutzern bevorzugt. Flux-Stifte enthalten rosinbasierte Substanzen und sind eine kompakte Alternative.
• Flussmittel im System vs. extern: Flux kann bereits im Zinn enthalten sein oder extern hinzugefügt werden. Ohne Flussmittel verschlechtert sich die Haftung deutlich.
• Reinigungswerkzeuge: Nach dem Löten Flussmittelreste entfernen; dazu eignen sich Spiritus, Isopropanol und eine weiche Bürste. Hartnäckige Rückstände lassen sich mit einer Nadel vorsichtig lösen.
• Drahtmaterialien und Brücken: Abgeknipste Drahtstücke von Widerständen oder spezieller Draht (z. B. Lackdraht, Wrapdraht, Silberdraht) können als Brückenmaterial dienen. Achte auf glatte, gerade Abschnitte und vermeide zu dicke Drahtquerschnitte in engen Layouts.
• Arbeitsplatz und Hilfsmittel: Eine feste Unterlage, gute Beleuchtung und eine Lupe unterstützen das präzise Arbeiten. Ein Zangenset, Pinzetten und eine kleine Schale für Kleinteile erleichtern das Platzieren der Bauteile und das Erhitzen der Lötpunkte.

Temperaturmanagement

• Temperaturbereich und Feineinstellung: Ein regelbarer Lötkolben im Bereich 310–330 °C ist eine praktikable Orientierung; diese Spanne ermöglicht es, mehrere Pads entlang einer Leitung zu bearbeiten, ohne Kupferbahnen zu beschädigen.
• Bleifreies vs. bleihaltiges Zinn: Bleifreies Zinn benötigt typischerweise höhere Temperaturen; plane deshalb mehr Übungszeit ein und passe die Temperatur behutsam an. Bleihaltiges Zinn bietet oft mehr Fehlertoleranz beim Lernen, erfordert aber später den Umstieg auf bleifreie Praxis.
• Lötspitze vor Hitze schützen: Halte die Spitzenform stabil und verzinne sie regelmäßig, damit Wärme effizient übertragen wird. Verunreinigungen oder Abnutzung erhöhen den Widerstand und verursachen Kaltauslötungen.
• Arbeitsrhythmus: Bewege dich sicher zwischen den Pads, vermeide langes Verweilen an einer Stelle, um die Hitze kontrolliert zu verteilen. Ein ruhiger, planvoller Arbeitsablauf reduziert Brüche an Kupferbahnen und verhindert übermäßige Wärmebelastung.

Flussmittel und Reinigung

• Flussmittel-Philosophie: Flussmittel senkt die Oberflächenspannung, verbessert Benetzbarkeit und Haftung des Zinns. Kolophonium ist verbreitet, Löthonig wird diskutiert; Flux-Stifte liefern rosinbasierte Substanzen direkt am Arbeitsort.
• Zinn und Flussmittel zusammen: Prüfe, ob das verwendete Lötzinn Flussmittel enthält. Falls nicht, externes Flussmittel zuführen, um bessere Haftung zu erreichen.
• Reinigung nach dem Löten: Entferne Flussmittelreste gründlich, um leitende Verunreinigungen oder Brücken zu vermeiden. Nutze Spiritus oder Isopropanol, idealerweise mit einer weichen Bürste; bei hartnäckigen Fällen hilft eine Nadel vorsichtiges Arbeiten.
• Flux in der Praxis: Flux im Zinn kann vorhanden sein oder extern hinzugefügt werden. Ohne Flux sinkt die Haftung, besonders auf unebenen Pads oder braunen Kupferflächen.
• Flux-Stifte vs. flüssiges Flussmittel: Flux-Stifte bieten Bequemlichkeit, müssen aber regelmäßig kontrolliert und gezielt appliziert werden, um Verschmutzungen zu vermeiden. Nach dem Löten flüssiges Flussmittel entfernen, um spätere Kurzschlüsse zu verhindern.

Lötzinn: Praxis-Tipps und Unterschiede

• Leichte Übung mit Bleihaltigem Zinn: Für Anfänger ist bleihaltiges Zinn oft leichter zu kontrollieren; der Umstieg auf bleifreies Zinn erfordert mehr Augenmerk auf Temperaturführung.
• Menge des Lötzinns: Arbeite mit einer dünnen Lot-Seele, ausreichend für eine saubere Verbindung, aber nicht zu viel, um Tropfen oder Brücken zu vermeiden.
• Löttechnik im Griff: Lötstellen sollten die Verbindung benetzen, ohne zu wackeln oder zu lange auf einer Stelle zu verweilen. Schnelle, zielgerichtete Lötvorgänge helfen, Kaltauslötungen zu vermeiden.
• Nachbearbeitung: Falls es zu braunen Verfärbungen kommt, entferne die betroffene Zone, reinige erneut und zinne erneut nach. Saubere Kontaktflächen erleichtern spätere Reparaturen.

Praxis-Tipps für Bastelübungen und Lernen

• Übungs-Kits statt teurer SMD-Platinen: Übungs-Kits helfen, Grundfertigkeiten zu festigen, bevor teurere Platinen ins Spiel kommen.
• Arbeiten auf realen Platinen: Lötübungen auf echten, alten Platinen sind oft lehrreicher als spezialisierte Übungsboards, da sie unberechenbare Oberflächen und Materialzustände offenlegen.
• Schrittweises Vorgehen: Baue Teilschaltungen auf, prüfe Funktionsweise, passe Layout an und löte weitere Abschnitte hinzu. Regelmäßige Prüfung reduziert spätere Fehlerquellen.

Nach dem Löten: Reinigung und Prüfung

• Entferne Fluxreste vollständig; prüfe jede Lötstelle auf Kaltdrähte, kalte Lötstellen oder unvollständige Verbindungen.
• Verwende eine Lupe, um Details zu kontrollieren, und schneide Drahtenden sauber ab, ohne unnötige Zugkräfte auf benachbarte Lötpunkte auszuüben.
• Mache einen kurzen Spannungs- oder Funktionstest der Tastermatrix, um Haftung und Leitfähigkeit zu prüfen.

Dieses Praxis-Setup bietet eine robuste Grundlage, um Tastermatrizen zuverlässig auf Lochraster zu löten. Mit dem richtigen Mix aus Werkzeugen, temperaturbewusstem Arbeiten, sinnvollem Flussmittel- und Lötzinn-Einsatz sowie gezieltem Üben lässt sich die Fertigkeit beim Löten deutlich verbessern.

Fehlerquellen, Reparatur & Übung

Eine sichere Grundlage für das Löten der Tastermatrix auf Lochraster ist ein klares Bewusstsein darüber, wo typischerweise Fehler auftreten und wie man sie gezielt korrigiert. In diesem Abschnitt sammeln wir häufige Probleme, passende Reparaturmaßnahmen und konkrete Übungswege, um Timing, Hitzeeinwirkung und Verdrahtung besser zu beherrschen.

Typische Fehler beim Löten der Tastermatrix

• Zu kalter Lötkolben: Geringe Temperatur oder ungenügende Leistungsabgabe führen zu braunen Verfärbungen an den Lötflächen, schlechter Haftung und uneinheitlichen Verbindungen. Die Lötstelle wirkt matt und bröckelt leicht.

• Zu langes Verweilen am selben Punkt: Bleibt der Lötkolben zu lange auf einer Lötstelle, droht Überhitzung von Kupferbahnen, Lackisolierungen oder umliegenden Spuren. Die spätere Leitungsführung kann dadurch spröde werden oder zusätzliche Fehlstellen entstehen.

• Unzureichende Haftung trotz vermeintlicher Verbindung: Häufig lösen sich Lötstellen im Betrieb oder zeigen nur lose Kontaktflächen. Das weist darauf hin, dass Wärme, Zinn oder Oberflächenvorbereitung nicht optimal waren.

Brown spots und Hitze-Verhalten

• Brown spots als Hitze-Indikator: Brown spots weisen auf ungenügende Hitzezufuhr hin. Sie signalisieren, dass die Verbindung nicht ausreichend verzinnt und freigepflegt ist, um eine dauerhaft haftende Kontaktfläche zu bilden.

• Reaktion darauf: Lötverbindungen neu verzinnen und freipflegen, um bessere Haftung zu erreichen. Reinigen, entfetten und ggf. die Lötstelle erneut vorbereiten, bevor erneut verlötet wird.

Drahtenden: Kürzen, Streichung und Risse

• Streichen oder Kürzen von Drahtenden: Das willkürliche Kürzen oder Abrunden der Drahtenden kann mechanische Spannungen in Lötstellen erzeugen und Risse verursachen. Solche Risse schwächen die Verbindung dauerhaft.

• Nachlötungen helfen oft: Wenn Unsicherheit besteht, ob eine Verbindung wirklich stabil ist, hilft es, gezielt nachzulöten. Mehrere kleine, gut kontrollierte Nachlötvorgänge erhöhen die Stabilität und Zuverlässigkeit.

Stark beschädigte Kupferbahnen

• Alternative Lötpunkte nötig: Wenn Kupferbahnen stark beschädigt sind, kann eine direkte Lötverbindung an der betroffenen Stelle unmöglich werden. Dann sind alternative Lötpunkte oder Drahtlösungen sinnvoll.

• Ggf. Draht zu noch intakten Stellen führen: In solchen Fällen führt man die Verbindung zu einem noch intakten Abschnitt der Schaltung, statt weiter an der beschädigten Bahn zu arbeiten. Sauber isolierte Drahtbrücken oder Drahtverbindungen können eine praktikable Zwischenlösung sein.

Praktische Übungtipps

• Üben mit Elektroschrott und Kits: Praxisnahe Übungen mit wiederverwerteten Teilen oder Übungs-Sets verbessern Feinmotorik, Wärmeempfinden und Fehlererkennung. Kleine, überschaubare Aufgaben helfen beim Wiederholungseffekt.

• Schrittweises Vorgehen:

1) IC-Pins zuerst lösen bzw. vorbereiten, dann Verdrahtung hinzufügen, 2) Vcc/Gnd-Verbindungen möglichst kurz halten, 3) Danach weitere Drahtverbindungen gezielt setzen.

• Kurze Versorgungslinien bevorzugen: Kurze, direkte Vcc-/GND-Verbindungen reduzieren Wärmeausbreitung und ermöglichen kontrolliertes Löten mehrerer Punkte hintereinander.

Flux-Optionen und Reinigung

• Löthonig vs Kolophonium: Fluxmittel zeigen unterschiedliche Reaktionen beim Löten. Einige bevorzugen Löthonig, andere Kolophonium; beide sind praktikabel, betreffen aber Haftung und Verästelungen der Verbindungen.

• Reinigung nach dem Löten ist wichtig: Flussmittelreste können leitende Brücken bilden oder Korrosion fördern. Nach dem Löten Restverunreinigungen entfernen, ideal mit Spiritus/Isopropanol und weicher Bürste; bei hartnäckigen Belägen auch eine feine Nadel zur Nachreinigung einsetzen.

Pragmatisches Vorgehen bei Problemen

• Bei hartnäckigen Problemen pragmatisch handeln: Wenn sich eine Tasterverbindung partout nicht zuverlässig herstellen lässt, kann es sinnvoll sein, den Taster provisorisch zu fixieren und die Anschlüsse neu zu verkabeln, statt weiter vergeblich an der gleichen Stelle zu arbeiten. Häufig hilft ein Neuanfang mit sauberer Vorbereitung.

• Teil-Löten statt Endlos-Tüfteln: Oft reicht es, zuerst eine stabilere Basisverbindung herzustellen (z. B. die zentralen Vcc/Gnd-Verbindungen), dann schrittweise weitere Drahtbrücken anzulegen. So lassen sich Fehler schneller lokalisieren und gezielt korrigieren.

• Dokumentation als Hilfsmittel: Notiere, welche Stellen neu gezinnt wurden, welche Drahtverbindungen geändert wurden und wo braune Verfärbungen aufgetreten sind. Eine kurze Dokumentation erleichtert spätere Reparaturen und den Lernprozess.

Abschlussgedanke

Die Kunst des Tastermatrix-Lötens auf Lochraster lebt von behutsamer Hitzeführung, sauberer Oberflächenvorbereitung und klarer Verdrahtung. Typische Fehler lassen sich durch Vorbereitung, schrittweises Vorgehen und gezielte Nachlötungen minimieren. Übung macht den Meister: Mit regelmäßigem Üben an überschaubaren Projekten, mit der richtigen Flux-Wahl und konsequenter Reinigung lassen sich Lötstellen wesentlich zuverlässiger gestalten. Wenn am Ende dennoch Widrigkeiten auftreten, ist oft ein frischer Neustart der pragmatische Weg – Taster provisorisch fixieren, Anschlüsse neu verkabeln und von vorne beginnen.

Layout-Strategien, Platinen-Typen und Praxisbeispiele

Ein gutes Layout bei der Tastermatrix auf Lochraster erfordert einen praxisnahen Kompromiss aus Übersichtlichkeit, Fehlervermeidung und dem schnellen Herstellen funktionsfähiger Verbindungen. Streifenraster- oder Punkt-Streifenrasterplatinen eignen sich gut für Mikrocontroller-Schaltungen; Drahtbrücken ergänzen sie sinnvoll. Die Grundidee: IC-Pins zuerst lokalisieren und verlöten, danach Verdrahtung planen – VCC und GND sollten möglichst kurz geführt werden, um Verzögerungen und Störeinflüsse gering zu halten.

Typen von Lochrasterplatinen und ihr Einsatzgebiet

• Streifenraster-Platinen: Leiterbahnen laufen als durchgehende Streifen; bei Bedarf müssen diese Streifen getrennt werden. Sie eignen sich gut für einfache Schaltungen, bei komplexeren Verdrahtungen werden Drahtbrücken zur Überbrückung genutzt.
• Punktraster-Platinen: Hier liegen Verbindungen primär durch Drahtbrücken; geeignet, wenn viele Bauteile eng beieinander liegen.
• Punkt-Streifenraster: Vereinen Vorteile beider Ansätze, ermöglichen teils direkte Brücken, ohne alle Verbindungen über Drahtkämme ziehen zu müssen.
• Laborkarten: Spezielle Formen mit anwendungsspezifischen Mustern; nützlich, wenn Formfaktor und Bauteilabstände besonders festgelegt sind.

Diese Typen bieten unterschiedliche Workflows: Von der klassischen Streifenführung über feine Drahtverlegungen bis hin zu Mischformen, die eine flexible Verdrahtung auch bei dichter Anordnung erlauben.

Layout-Planung und Rastereinstellung

• Raster: Das Rastermaß beträgt 2,54 mm; dieses Standardmaß erleichtert die Kompatibilität zu klassischen Bauteilen und zu Sockeln.
• Darstellung: Löcher sollten als Punkte angezeigt werden, damit sich Drahtführung, Abstände und Brücken übersichtlich planen lassen.
• Verdrahtungskonzept vor dem Löten: IC-Pins zuerst lokalisieren und verlöten, dann die Drahtführung planen; VCC- und GND-Schlaufen möglichst kurz halten, um Parasitär-Effekte zu minimieren.
• Layout-Planung als Iteration: Schon beim ersten Aufzeichnen der Leitungen offenbart sich oft die Notwendigkeit von Drahtbrücken oder Anpassungen der Pin-Anordnung.

Arbeitsablauf: IC-Pins zuerst, danach Drahtführung

1. IC-Pins zuerst löten: Sicherstellen, dass Gehäusepositionen stabil sind und keine Kaltlötstellen entstehen.
2. Drahtführung planen und umsetzen: Mithilfe der Fädeltechnik oder gezielt gezogener Drahtbrücken die Verbindungen legen.
3. Stromversorgung kurz halten: VCC- und GND-Verbindungen so nah wie möglich an die IC-Pins führen, um Verzögerungen und Störeinflüsse zu reduzieren.
4. Verbindungsprüfung: Alle Lötstellen kontrollieren, Brücken sauber führen und Kreuzungen vermeiden oder isolieren.
5. Endreinigung: Flussmittelreste entfernen, Brücken kontrollieren und ggf. nachlöten.

Drahtverbindungen: Wrap-/Silberdraht-Methoden

• Wrap-/Silberdraht als effiziente Brückenführung: Drahtbrücken ermöglichen flexible Kreuzungen und kurze, gut steuerbare Verbindungen.
• Drahtarten: Silberdraht ist eine gängige Wahl; Lackdraht (Wrapdraht) ist üblich, da er gut verlötbar bleibt.
• Durchmesser: Typischerweise 0,2–0,3 mm; 0,5 mm nur bei wirklich hohem Strombedarf. Größere Durchmesser erhöhen Platzbedarf und Handhabungsschwierigkeit.
• Verlegegrundlage: Draht sollte glatt geführt werden; Kreuzungen vermeiden oder zuverlässig isolieren (z. B. mit Schrumpfschlauch).
• Alternativen: Drahtreste von Widerständen oder anderen Bauteilen als Brückenmaterial nutzen; Lötzinnbrücken bleiben eine schnelle, reversible Option, wenn Platz es erlaubt.

Software-Tools und Workflows

• KiCad wird oft als bessere Alternative zu Fritzing diskutiert: Kosten- und Funktionsabwägungen sprechen für KiCad, insbesondere bei komplexeren Layouts. Für Lochraster gibt es unterschiedliche Workflows, je nachdem ob man eher skizziert, zeichnet oder direkt Layouts plant.
• Fritzing bietet ebenfalls Lochraster-Workflows, ist aber in manchen Fällen kosten- oder nutzungsabhängig weniger flexibel.
• Express PCB und ähnliche Tools ermöglichen direkte Zeichnungen oder Druck-Übertragungen; je nach Präferenz lässt sich so eine schnelle Prototypen-Erstellung realisieren.
• Externe Referenzen zeigen, dass Tools unterschiedliche Lernbarrieren und Kosten haben; die Wahl hängt von Budget, Lernbereitschaft und gewünschtem Funktionsumfang ab.

Praktische Hinweise und typische Verfahren

• IC-Pins zuerst, dann Drahtführung: Diese Reihenfolge erleichtert spätere Änderungen am Layout und verhindert, dass Verdrahtungen beim Einlöten die IC-Pins verschieben.
• Brücken sauber führen: Kreuzungen vermeiden oder sorgfältig isolieren; flexible Brücken helfen, Fehler früh zu erkennen und zu reparieren.
• Drahtführung optimieren: Glatte, gerade Leitungen bevorzugen; diagonal verlaufende Drahtführungen können Platz sparen, verursachen aber oft schwerere Biegungen beim Drahtlegen.
• Temperaturmanagement: Ein kühler Lötkolben unterstützt das gleichzeitige Arbeiten an mehreren Pads entlang einer Leitung; Flussmittelreste sauber entfernen, um Verunreinigungen zu vermeiden.

Praxisbeispiele aus der Community

• Einfache Verdrahtung mit Drahtbrücken bei moderatem Bauteilaufwand: IC-Pins lösen, Brücken legen und anschließend die Versorgung kurz halten.
• Verwendung von Drahtresten aus Widerständen für längere Strecken: gerade Abschnitte bevorzugen, Winkel vermeiden; erleichtert spätere Korrekturen.
• Wrap-/Silberdraht-Methoden ermöglichen flexible Brücken auch bei dichter Verdrahtung; Kreuzungen besser handhabbar, wenn Draht nicht zu dünn ist.
• Kombinationen aus Lötzinnbrücken und Drahtbrücken in einem Layout: Lötzinnbrücken dort einsetzen, wo schnelle Änderungen erwartet werden, Drahtbrücken dort, wo Anpassbarkeit wichtiger ist.
• Praxishinweise zeigen, dass Decoupling-Kondensatoren nahe jedem IC sinnvoll sind, um Versorgungsspitzen abzudämpfen; Sockel erleichtern Austausch und Wartung.

Kosten-, Lernbarrieren und Budgetorientierung

• Die Wahl des Werkzeugs hängt stark vom Budget ab: KiCad hat keine Lizenzkosten, Fritzing kann Kosten verursachen, Express PCB bietet schnelle Ergebnisse gegen eine geringe Gebühr.
• Für Einsteiger gilt: Schrittweise üben, zuerst einfache Schaltungen mit Drahtbrücken, dann komplexere Verdrahtungen mit IC-Sockeln und mehr Drahtführung. Die Lernkurve variiert je nach Tool, aber Geduld und Übung bleiben entscheidend.

Zusammengefasst: Ein praxisnahes Layout für Tastermatrizen auf Lochraster vereint klare Planung, kurze Strompfade, gezielte Drahtführung und eine software-gestützte Vorbereitung. Ob Streifenraster-, Punkt-Streifenraster- oder Laborkarten-Variante – der Schlüssel liegt in der IC-Pins-Fixierung, der durchdachten Drahtführung und der sauberen Umsetzung der Brücken. Nur so entstehen robuste Prototypen, die sich später zuverlässig testen und ändern lassen.

Fazit

Die Praxis der Lochraster-Verkabelung von Tastermatrizen zeigt, dass Erfolg kein starres Rezept ist, sondern das geschickte Zusammenwirken von Löttechnik, Drahtführung und Planungsdisziplin. Wenn Lötzinn-Verbindungen entlang einer Leitung schnelle Ergebnisse liefern und bei moderater Wärmeentwicklung zuverlässig bleiben, ermöglichen Drahtbrücken in der Fädeltechnik klare Kreuzungen und verstärkte Nachrüstbarkeit. Der beste Weg ist oft eine pragmatische Mischung: Lötzinn dort, wo Schnelligkeit und Nachbearbeitung wichtig sind, und Drahtbrücken dort, wo Kreuzungen dominieren oder Enge den Layout-Plan herausfordert.

Die Wahl der Drahtarten – Wrap-/Lackdraht für flexible Brücken, Silberdraht für Kreuzungssituationen – hängt von Platz, Belastung und Präzision ab. Wichtig bleibt eine saubere Isolierung, glatte Drahtführung und ein vorsichtiges Temperaturmanagement, damit Lötstellen nicht schwächen oder Kupferbahnen beschädigen. In der Praxis zählt der Plan vor dem Löten: IC-Pins fixieren, VCC/GND kurz halten, und Brücken kontrolliert setzen. Mit bewusstem Üben, sorgfältiger Reinigung und konsequenter Dokumentation lassen sich Fehlerquellen minimieren und spätere Anpassungen erleichtern. So wird aus einer Lochraster-Verkettung eine robuste, wartbare Tastermatrix, die sich auch später noch an neue Anforderungen anpassen lässt.
